Page 11 of 285

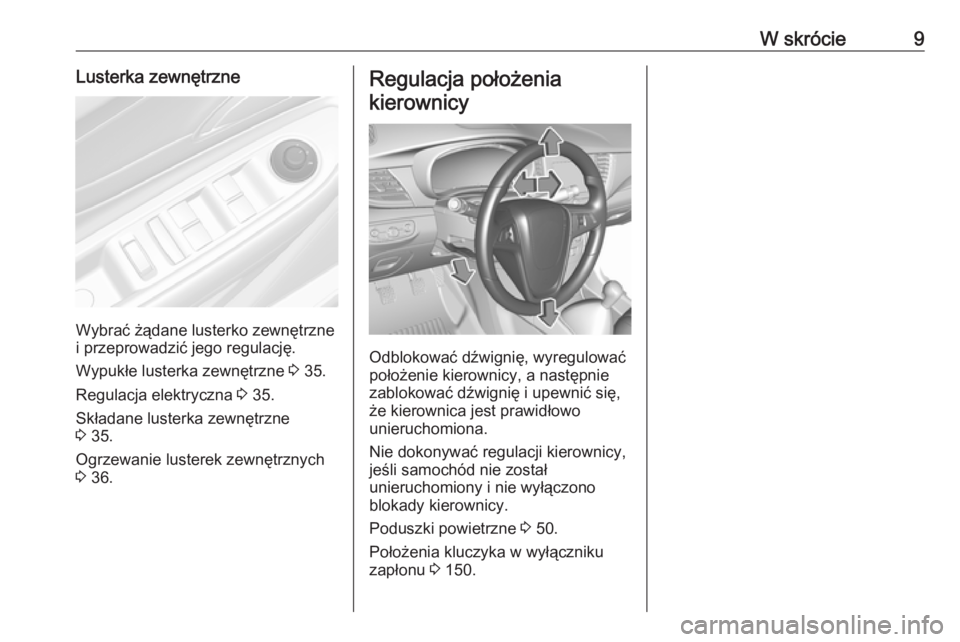

W skrócie9Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 35.
Regulacja elektryczna 3 35.
Składane lusterka zewnętrzne
3 35.
Ogrzewanie lusterek zewnętrznych
3 36.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 50.
Położenia kluczyka w wyłączniku zapłonu 3 150.
Page 12 of 285

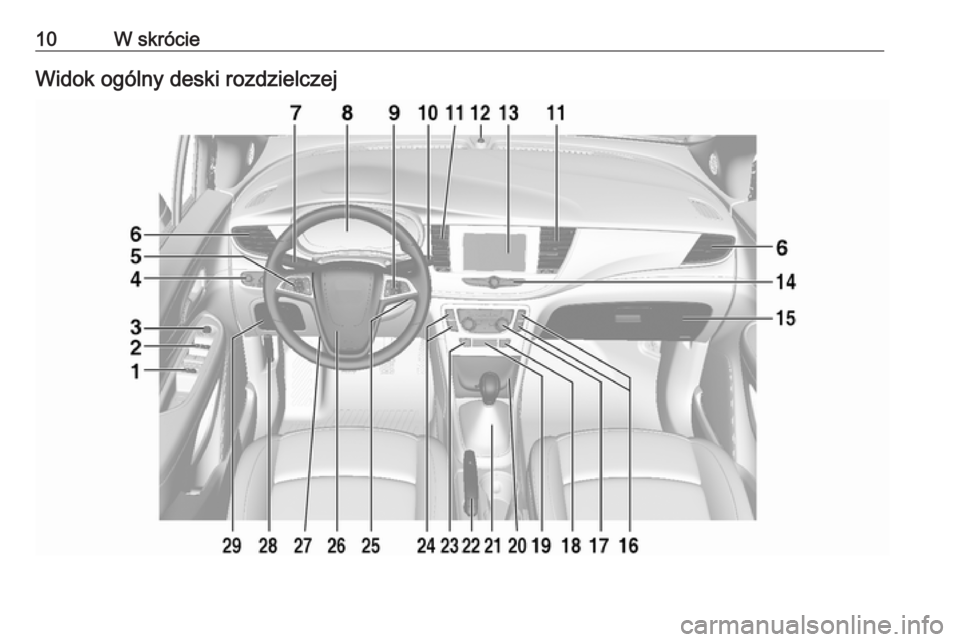

10W skrócieWidok ogólny deski rozdzielczej

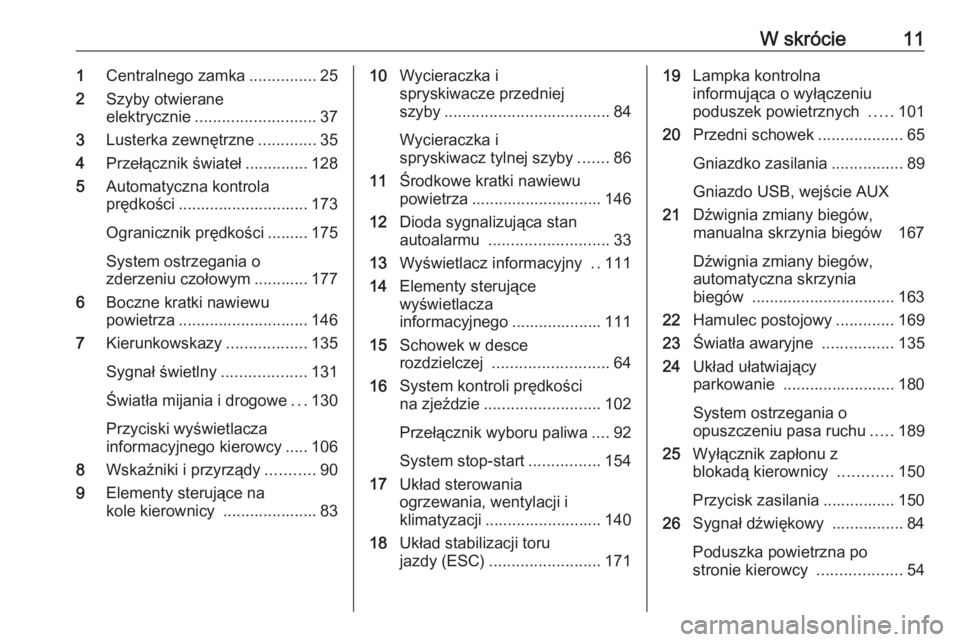

Page 13 of 285
W skrócie111Centralnego zamka ...............25
2 Szyby otwierane
elektrycznie ........................... 37
3 Lusterka zewnętrzne .............35
4 Przełącznik świateł .............. 128
5 Automatyczna kontrola
prędkości ............................. 173
Ogranicznik prędkości ......... 175
System ostrzegania o
zderzeniu czołowym ............ 177
6 Boczne kratki nawiewu
powietrza ............................. 146
7 Kierunkowskazy ..................135
Sygnał świetlny ...................131
Światła mijania i drogowe ...130
Przyciski wyświetlacza
informacyjnego kierowcy ..... 106
8 Wskaźniki i przyrządy ...........90
9 Elementy sterujące na
kole kierownicy ..................... 8310 Wycieraczka i
spryskiwacze przedniej
szyby ..................................... 84
Wycieraczka i
spryskiwacz tylnej szyby .......86
11 Środkowe kratki nawiewu
powietrza ............................. 146
12 Dioda sygnalizująca stan
autoalarmu ........................... 33
13 Wyświetlacz informacyjny ..111
14 Elementy sterujące
wyświetlacza
informacyjnego .................... 111
15 Schowek w desce
rozdzielczej .......................... 64
16 System kontroli prędkości
na zjeździe .......................... 102
Przełącznik wyboru paliwa ....92
System stop-start ................154
17 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 140
18 Układ stabilizacji toru
jazdy (ESC) ......................... 17119Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .....101
20 Przedni schowek ...................65
Gniazdko zasilania ................89
Gniazdo USB, wejście AUX
21 Dźwignia zmiany biegów,
manualna skrzynia biegów 167
Dźwignia zmiany biegów,
automatyczna skrzynia
biegów ................................ 163
22 Hamulec postojowy .............169
23 Światła awaryjne ................135
24 Układ ułatwiający
parkowanie ......................... 180
System ostrzegania o
opuszczeniu pasa ruchu .....189
25 Wyłącznik zapłonu z
blokadą kierownicy ............150
Przycisk zasilania ................ 150
26 Sygnał dźwiękowy ................ 84
Poduszka powietrzna po
stronie kierowcy ...................54
Page 14 of 285

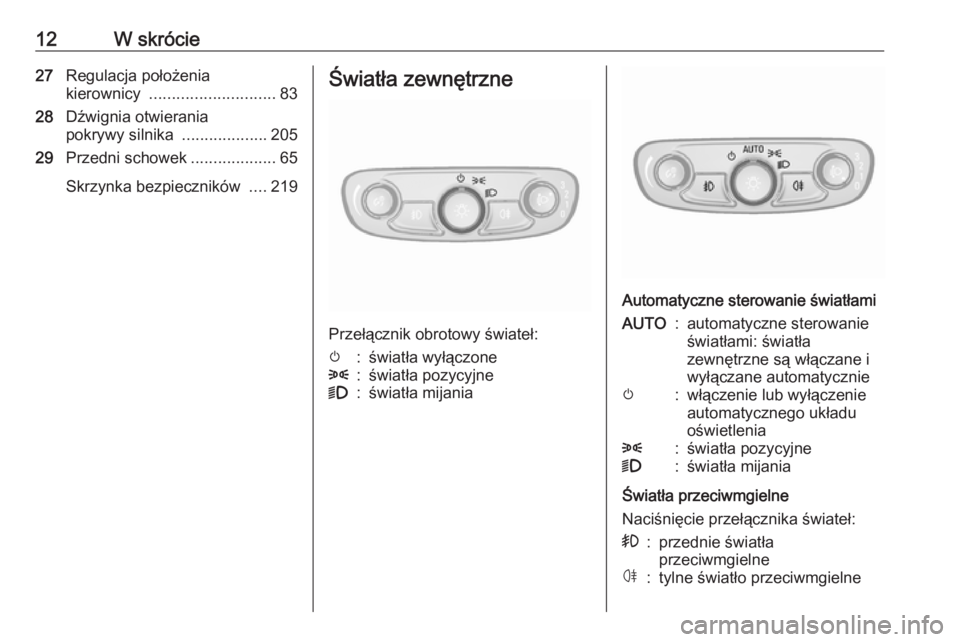

12W skrócie27Regulacja położenia
kierownicy ............................ 83
28 Dźwignia otwierania
pokrywy silnika ...................205
29 Przedni schowek ...................65
Skrzynka bezpieczników ....219Światła zewnętrzne
Przełącznik obrotowy świateł:
m:światła wyłączone8:światła pozycyjne9:światła mijania
Automatyczne sterowanie światłami
AUTO:automatyczne sterowanie
światłami: światła
zewnętrzne są włączane i
wyłączane automatyczniem:włączenie lub wyłączenie
automatycznego układu
oświetlenia8:światła pozycyjne9:światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>:przednie światła
przeciwmgielneø:tylne światło przeciwmgielne
Page 15 of 285

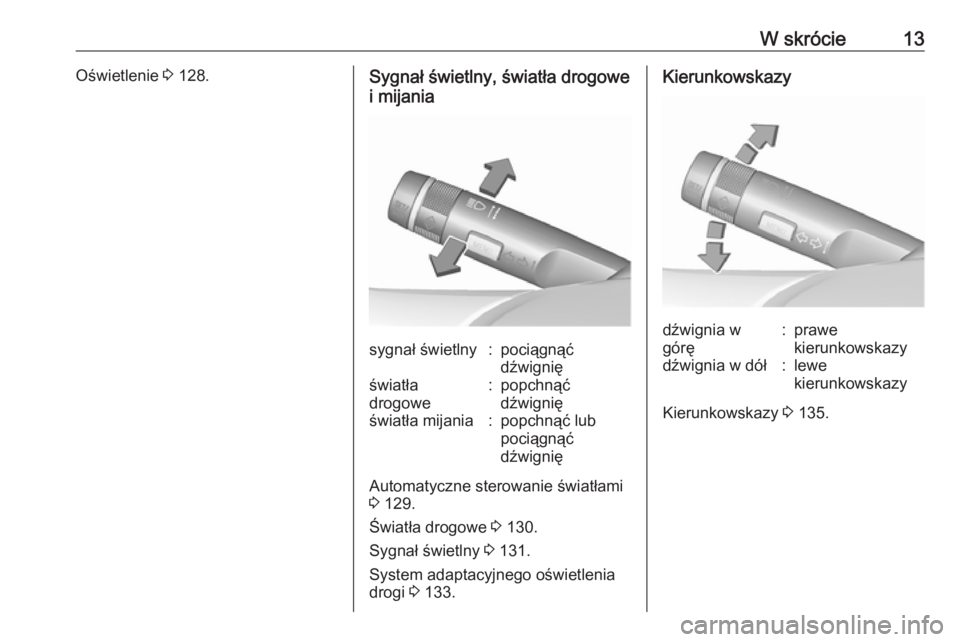

W skrócie13Oświetlenie 3 128.Sygnał świetlny, światła drogowe
i mijaniasygnał świetlny:pociągnąć
dźwignięświatła
drogowe:popchnąć
dźwignięświatła mijania:popchnąć lub
pociągnąć
dźwignię
Automatyczne sterowanie światłami
3 129.
Światła drogowe 3 130.
Sygnał świetlny 3 131.
System adaptacyjnego oświetlenia
drogi 3 133.
Kierunkowskazydźwignia w
górę:prawe
kierunkowskazydźwignia w dół:lewe
kierunkowskazy
Kierunkowskazy 3 135.
Page 16 of 285

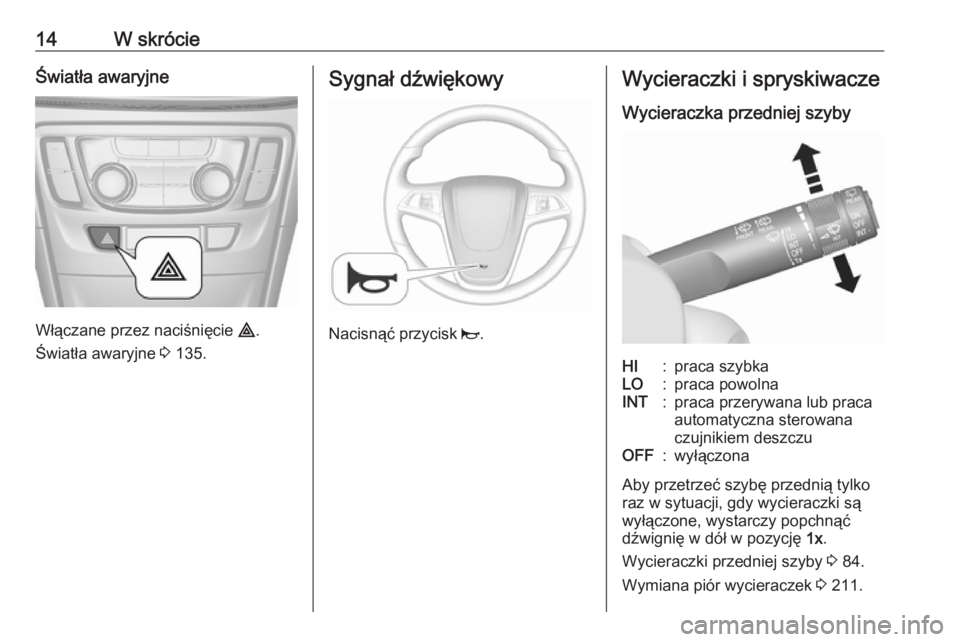

14W skrócieŚwiatła awaryjne
Włączane przez naciśnięcie ¨.
Światła awaryjne 3 135.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Wycieraczki i spryskiwacze
Wycieraczka przedniej szybyHI:praca szybkaLO:praca powolnaINT:praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczuOFF:wyłączona
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczki przedniej szyby 3 84.
Wymiana piór wycieraczek 3 211.
Page 17 of 285

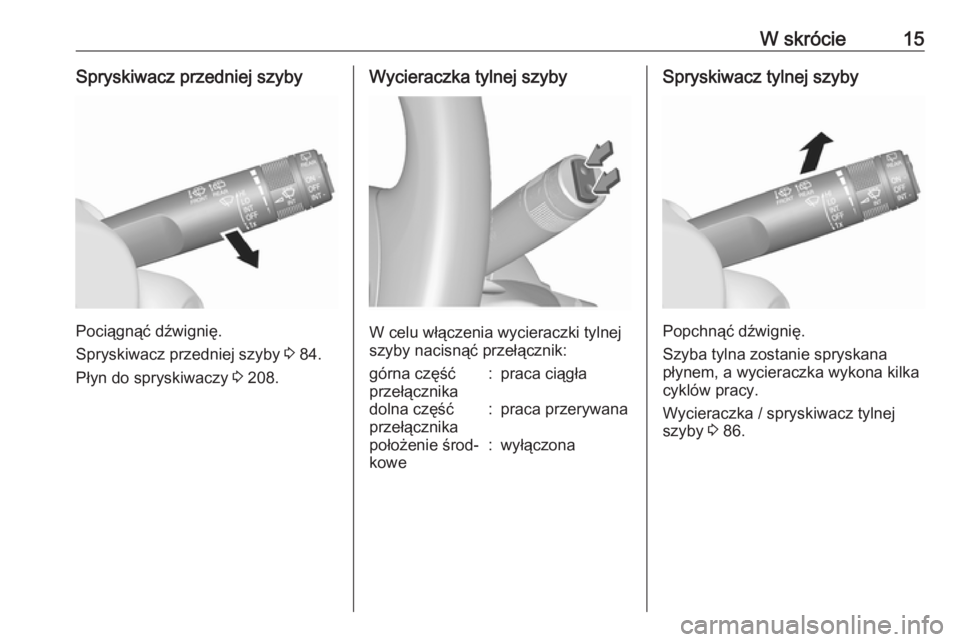

W skrócie15Spryskiwacz przedniej szyby
Pociągnąć dźwignię.
Spryskiwacz przedniej szyby 3 84.
Płyn do spryskiwaczy 3 208.
Wycieraczka tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
górna część
przełącznika:praca ciągładolna część
przełącznika:praca przerywanapołożenie środ‐
kowe:wyłączonaSpryskiwacz tylnej szyby
Popchnąć dźwignię.
Szyba tylna zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka / spryskiwacz tylnej
szyby 3 86.
Page 18 of 285

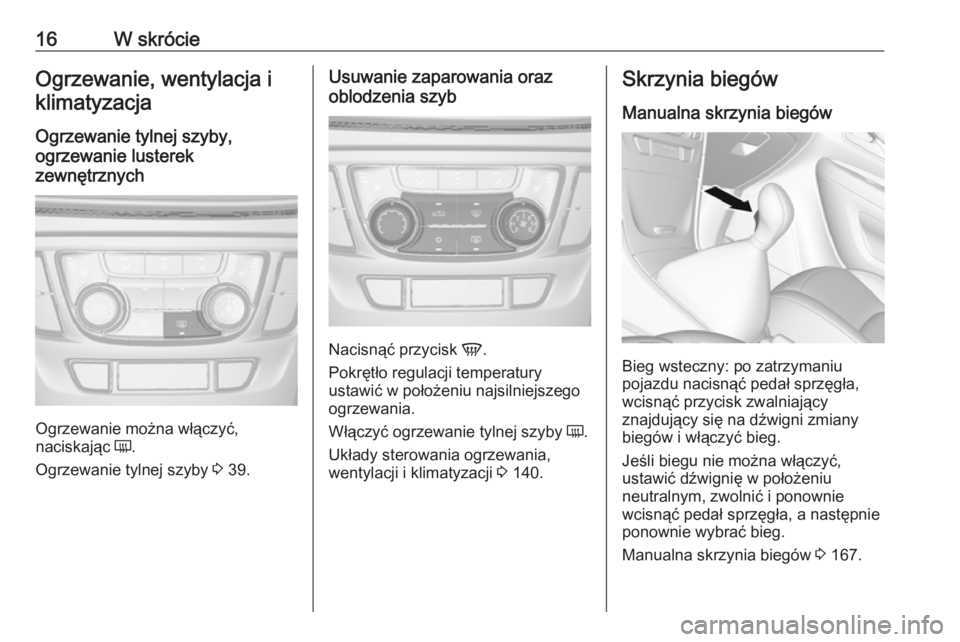

16W skrócieOgrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając Ü.
Ogrzewanie tylnej szyby 3 39.
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć przycisk V.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Włączyć ogrzewanie tylnej szyby Ü.
Układy sterowania ogrzewania,
wentylacji i klimatyzacji 3 140.
Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu nacisnąć pedał sprzęgła,
wcisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 167.

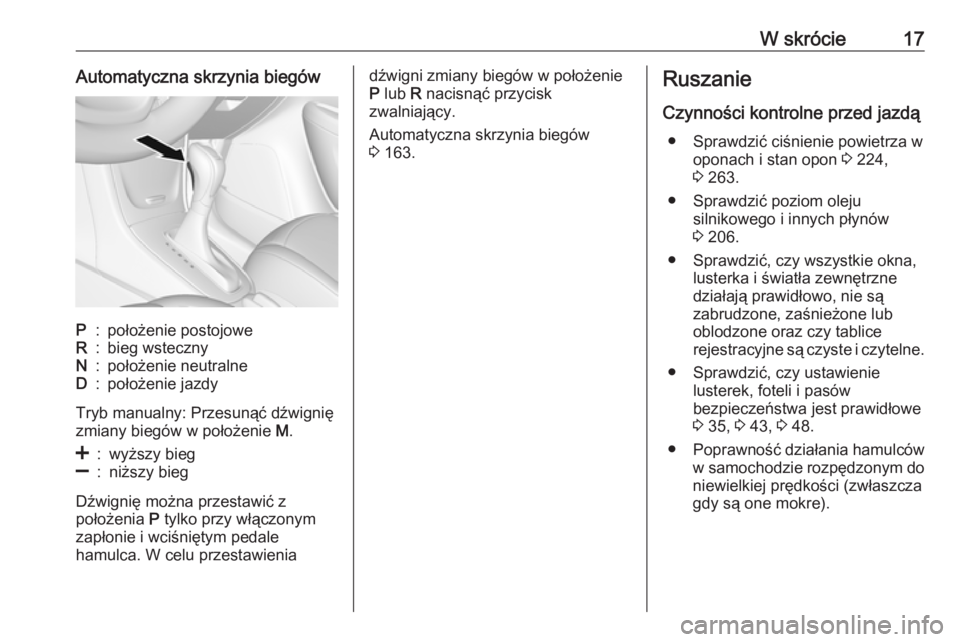

Page 19 of 285
W skrócie17Automatyczna skrzynia biegówP:położenie postojoweR:bieg wstecznyN:położenie neutralneD:położenie jazdy
Tryb manualny: Przesunąć dźwignię
zmiany biegów w położenie M.
<:wyższy bieg]:niższy bieg
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca. W celu przestawienia
dźwigni zmiany biegów w położenie
P lub R nacisnąć przycisk
zwalniający.
Automatyczna skrzynia biegów
3 163.Ruszanie
Czynności kontrolne przed jazdą ● Sprawdzić ciśnienie powietrza w oponach i stan opon 3 224,
3 263.
● Sprawdzić poziom oleju silnikowego i innych płynów
3 206.
● Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
● Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 35, 3 43, 3 48.
● Poprawność działania hamulców
w samochodzie rozpędzonym do niewielkiej prędkości (zwłaszcza
gdy są one mokre).
Page 20 of 285

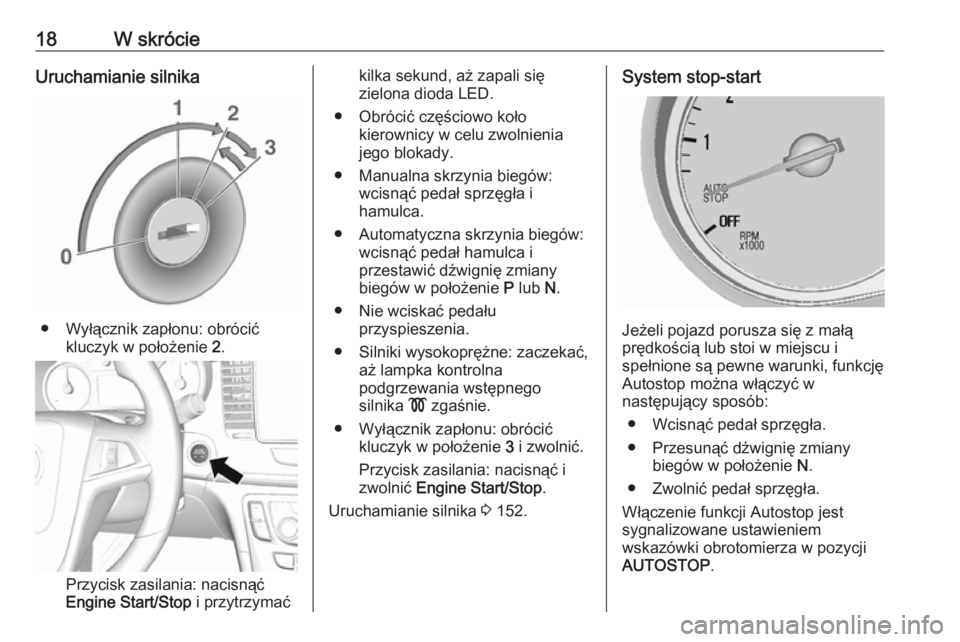

18W skrócieUruchamianie silnika
● Wyłącznik zapłonu: obrócićkluczyk w położenie 2.
Przycisk zasilania: nacisnąć
Engine Start/Stop i przytrzymać
kilka sekund, aż zapali się
zielona dioda LED.
● Obrócić częściowo koło kierownicy w celu zwolnienia
jego blokady.
● Manualna skrzynia biegów: wcisnąć pedał sprzęgła i
hamulca.
● Automatyczna skrzynia biegów: wcisnąć pedał hamulca i
przestawić dźwignię zmiany
biegów w położenie P lub N.
● Nie wciskać pedału przyspieszenia.
● Silniki wysokoprężne: zaczekać, aż lampka kontrolna
podgrzewania wstępnego
silnika ! zgaśnie.
● Wyłącznik zapłonu: obrócić kluczyk w położenie 3 i zwolnić.
Przycisk zasilania: nacisnąć i
zwolnić Engine Start/Stop .
Uruchamianie silnika 3 152.System stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Przesunąć dźwignię zmiany biegów w położenie N.
● Zwolnić pedał sprzęgła.
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
