Pleje af bilen1895.Monter den nye pære i forlygteen‐
heden ved at dreje den med uret.
6. Forbind ledningsnetstikket igen.
7. Sæt dækslet på.
Sæt påfyldningsstudsen på forrudens
sprinklerflaske på igen i førersiden
ved fast at skubbe den lige ind i
flasken. Sørg for, at påfyldningsstud‐
sens klips griber ind i el-enhedens
holder i motorrummet.
Uplevel forlygter
Bilens uplevel-model har LED-fjern‐
lys og -nærlysforlygter, blinklys,
parkeringslys samt kørelys i forlyg‐
teenheden.Tågelygter
Der er adgang til pærerne fra bilens
underside
1. Drej det respektive hjul indad for at få lettere adgang, og fjern de tre
stjerneskruer på ydersiden af hjul‐ kassen.
Bilens værktøj 3 197.
2. Træk og hold i panelet for at få adgang til pæreholderen.
3. Træk holderingen udad, og fjern stikket fra pærefatningen.
4. Drej pæreholderen mod uret og fjern den fra reflektoren.
5. Fjern og udskift pærefatningen med pære og sæt stikket fast.
6. Sæt pærefatningen ind i reflekto‐ ren ved at dreje med uret og sættei hak.
7. Monter panelet igen, og stram de tre stjerneskruer.

190Pleje af bilenBaglygter
Venstre side
1. Frigør begge dæksler på den rele‐
vante yderside ved at indsætte en
skruetrækker. Afmonter begge
dæksler, og løsn skruerne.
Afmonter panelet.
2. Frigør først dækslet ved at stikke en skruetrækker i indhakket.
Frigør dernæst dækslet foran og oven på. Tag afdækningen af.
Højre side
1. Tag opbevaringsrummets dæksel
af, og tag lappesættet ud.
2. Tag dækslet af.

Pleje af bilen191
3.Bag-/stoplygter, hvis ikke udstyret
med lysdioder (1)
Blinklys (2)
Baklygte (3)
4. Tag pæreholderen af. Tag pæren ud, og sæt en ny pære i.
5. Sæt pæreholderen ind i baglyg‐ teenheden. Monter baglygteen‐
heden i karrosseriet, og spænd.
Luk dækslerne og sæt dem på
plads.
6. Tilslut tændingen, aktiver og kontroller alle lysfunktioner.
Nummerpladelys
1. Lampen lirkes ud med en skrue‐ trækker.
2. Tag pærehuset ud nedefter, pas på ikke at trække i ledningen.
Drej pæreholderen mod uret,
indtil den er løsnet.
3. Tag pæren ud af holderen og sæt
en ny pære i.
4. Sæt pæreholderen ind i pærehu‐ set og drej den med uret.
5. Isæt pærehuset og fastgør det med en skruetrækker.
Tågebaglygte
Der er adgang til pærerne fra bilens
underside.

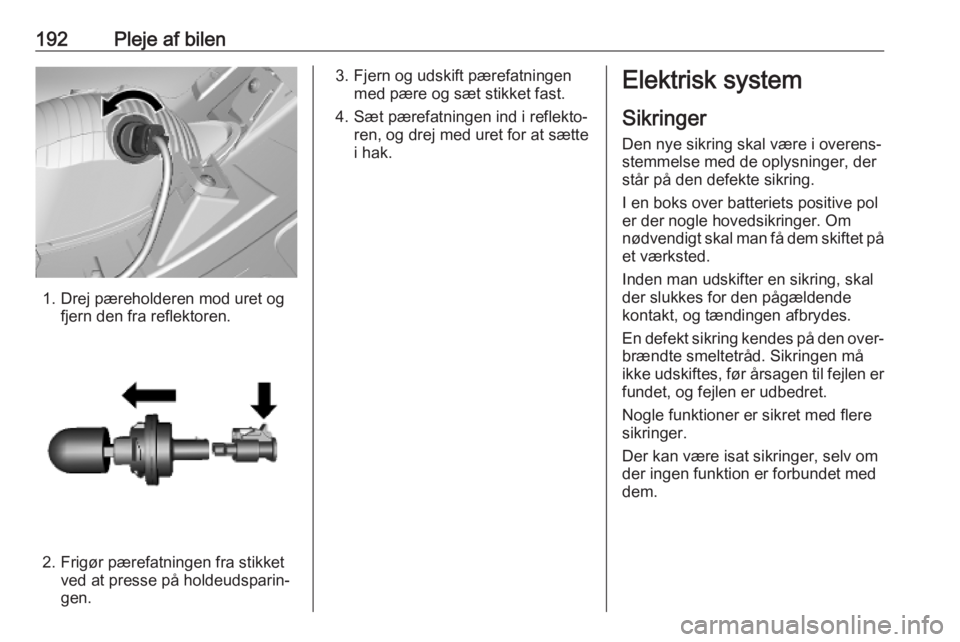

192Pleje af bilen
1. Drej pæreholderen mod uret ogfjern den fra reflektoren.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflekto‐ ren, og drej med uret for at sætte
i hak.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
I en boks over batteriets positive pol
er der nogle hovedsikringer. Om
nødvendigt skal man få dem skiftet på et værksted.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

Pleje af bilen193Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.
Ved eftersyn af sikringsboksen
henvises til sikringsboksens etikette.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er i motorrummet.
Frigør dækslet og løft det af.MinisikringerNr.Strømkreds1Soltag2Kontakt til udvendigt spejl /
Regnsensor / El-rude DRV3–4–5Styremodul for elektrisk bremse6Intelligent batterisensor7Ratlås8Gearkassestyreenhed9–10Bakkamera / Bakspejl / Forlyg‐
tekontakt / Forlygte11Bagrudevisker12El-bagrude13Sæde, lændestøtte14El-opvarmede sidespejle

194Pleje af bilenNr.Strømkreds15LPG-modul / styreenhed for
brændstofsystem16Sædevarme17Styremodul for gearkasse R/C /
Vandpumpe / Supplerende
varmeapparat18Motorstyreenhed R/C19Brændstofpumpe20–21Køleblæser22–23Tændspole / indsprøjtnings‐
dyser24Vaskerpumpe25Forlygteaktuator26Motorstyresensorer27–28Tændingen29Tændingen 1/2Nr.Strømkreds30Udstødningssystem31Venstre fjernlys32Højre fjernlys33Motorstyreenhed34Horn35Klimaanlæg36Tågeforlygte
J-hus-sikringer
Nr.Strømkreds1Styremodul for elektrisk bremse2Forrudevisker3Lineært strømmodul4Strømterminal, sikringsboks i
instrumentpanel5–6Brændstofvarmer7StarterNr.Strømkreds8Køleblæser9Køleblæser10Motorstyreenhed / Gløderør11Starter
Sikringsboks i
instrumentpanel
I venstrestyrede biler sidder den
indvendige sikringsboks på undersi‐
den af instrumentpanelet i førersiden. Afmonter opbevaringsrummet for at

Pleje af bilen195få adgang til sikringerne. Opbeva‐
ringsrummet fjernes ved at åbne det og trække det ud.MinisikringerNr.Strømkreds1Karrosseristyreenhed2Karrosseristyreenhed3Karrosseristyreenhed4Karrosseristyreenhed5Karrosseristyreenhed6Karrosseristyreenhed7Karrosseristyreenhed8Karrosseristyreenhed9Tændingslås10Sikkerhedsdiagnosemodul
(batteri)11Dataforbindelsesstik12Klimastyring13Bagklap14Midterste gatewaymodul15Vognbaneskiftadvarsel /
BakspejlNr.Strømkreds16Adaptive Forward Lighting (AFL)17Ratlås18Ultralyds-parkeringsassisten‐
tmodul19Karrosseristyreenhed / Regu‐
leret spændingsstyring20Rat21–22Lighter / tilbehørsstikdåse
(jævnstrøm) (foran)23Lighter / tilbehørsstikdåse
(jævnstrøm) (midterkonsol bag)24Reserve25Telematic-servicemodul26Opvarmet rat27Instrumentgruppe / Infotain‐
ment-system/ Supplerende
varmeapparatkontakt28Påhængsstikdåse

196Pleje af bilenNr.Strømkreds29Informationsdisplay / Infotain‐
ment-system30Gearkassestyreenhed31Instrumentpanel, gruppe32Infotainment-system33Påhængsstikdåse34Passiv indgang / passivt start‐
modul
S/B-sikringer
Nr.Strømkreds01Kontakt til el-sæde02Reserve03El-ruder foran04El-ruder bag05Logistikmodus06Kontakt til el-sædeNr.Strømkreds07Reserve08Reserve
Midi-sikring
Nr.StrømkredsM01PTC
Sikringsboks i lastrum
Placeret i venstre side af bagagerum‐ met.
Afmonter dækslet for at få adgang til
sikringerne.

Pleje af bilen197MinisikringerNr.Strømkreds1Forstærker2Firehjulstræk3–4Selektiv katalysatorreduktion5Selektiv katalysatorreduktion6Selektiv katalysatorreduktion7Selektiv katalysatorreduktion8Reserve9Reserve10Reserve11–12Reserve13–14–15Reserve16–Nr.Strømkreds17–18–
S/B-sikringer
Nr.Strømkreds1DC/DC 400 W transformer2DC/DC 400 W transformer3–4–5–6–7–8–9–Bilens værktøj
Værktøj
Biler med lappesæt
Værktøjs- og lappesættet ligger i
højre side af lastrummet.
Lappesæt 3 205.

198Pleje af bilenBiler med reservehjul
Donkraften og værktøjet ligger i et
opbevaringsrum over reservehjulet i
bagagerummet.
Hjulskift 3 208.
Reservehjul 3 211.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk forbedrer sikkerheden ved temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Alle dækstørrelser er tilladt som
vinterdæk 3 234.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Brug af vinterdæk kan medføre mind‐
sket traktion på tør vej, øget vejstøj og kortere levetid for slidbaner. Efter skifttil vinterdæk, vær opmærksom på
ændringer i bilens håndtering og
bremsning.
Vær ved brug af vinterdæk opmærk‐
som på at anvende
● dæk af samme mærke og slidba‐
netype på alle fire hjulpositioner.
● kun radial-ply-dæk af samme størrelse, belastningsområde og
nominelle hastighed som de
oprindelige fabriksmonterede
dæk.
Vinterdæk med samme nominelle
hastighed som de oprindelige fabriks‐ monterede er muligvis ikke tilgænge‐lige for dæk med de nominelle hastig‐ heder H, V, W, Y og ZR. Hvis derbenyttes vinterdæk med en lavere
nominel hastighed, overskrid da
aldrig dækkets maksimale hastig‐ hedsevne.
Dækmærkning F.eks. 215/60 R 16 95 H215:dækbredde i mm60:tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i procent
