OPEL MOKKA X 2018.5 Manuale del sistema Infotainment (in Italian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: MOKKA X, Model: OPEL MOKKA X 2018.5Pages: 271, PDF Dimensioni: 6.75 MB
Page 171 of 271

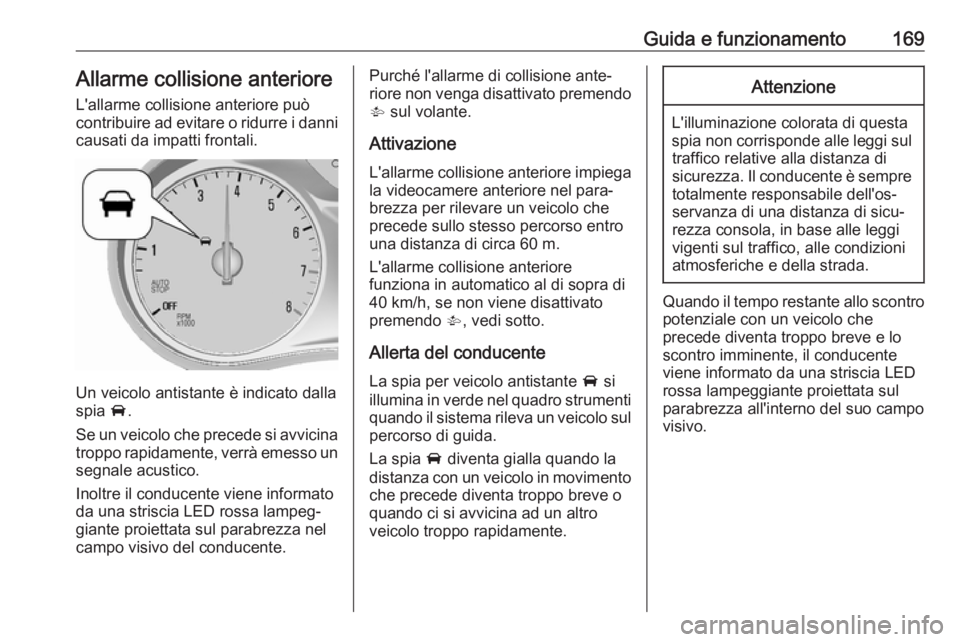

Guida e funzionamento169Allarme collisione anteriore
L'allarme collisione anteriore può
contribuire ad evitare o ridurre i danni
causati da impatti frontali.
Un veicolo antistante è indicato dalla
spia A.
Se un veicolo che precede si avvicina
troppo rapidamente, verrà emesso un segnale acustico.
Inoltre il conducente viene informato
da una striscia LED rossa lampeg‐
giante proiettata sul parabrezza nel
campo visivo del conducente.
Purché l'allarme di collisione ante‐
riore non venga disattivato premendo V sul volante.
Attivazione L'allarme collisione anteriore impiega la videocamere anteriore nel para‐
brezza per rilevare un veicolo che
precede sullo stesso percorso entro
una distanza di circa 60 m.
L'allarme collisione anteriore
funziona in automatico al di sopra di
40 km/h, se non viene disattivato
premendo V, vedi sotto.
Allerta del conducente La spia per veicolo antistante A si
illumina in verde nel quadro strumenti quando il sistema rileva un veicolo sul percorso di guida.
La spia A diventa gialla quando la
distanza con un veicolo in movimento
che precede diventa troppo breve o
quando ci si avvicina ad un altro
veicolo troppo rapidamente.Attenzione
L'illuminazione colorata di questa
spia non corrisponde alle leggi sul traffico relative alla distanza di
sicurezza. Il conducente è sempre totalmente responsabile dell'os‐
servanza di una distanza di sicu‐
rezza consola, in base alle leggi
vigenti sul traffico, alle condizioni
atmosferiche e della strada.
Quando il tempo restante allo scontro potenziale con un veicolo che
precede diventa troppo breve e lo
scontro imminente, il conducente
viene informato da una striscia LED
rossa lampeggiante proiettata sul
parabrezza all'interno del suo campo
visivo.
Page 172 of 271

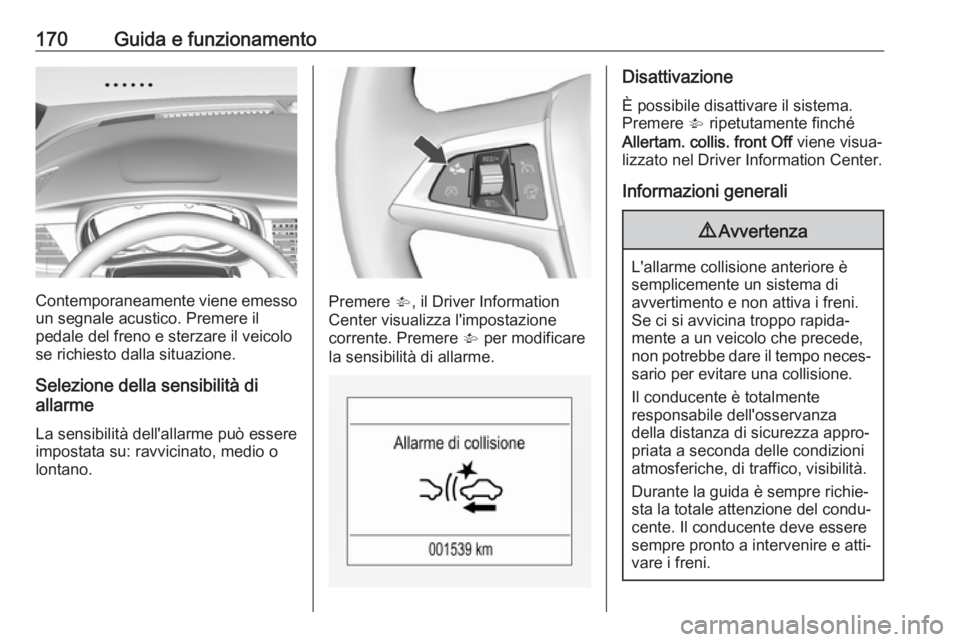

170Guida e funzionamento
Contemporaneamente viene emessoun segnale acustico. Premere il
pedale del freno e sterzare il veicolo
se richiesto dalla situazione.
Selezione della sensibilità di
allarme
La sensibilità dell'allarme può essereimpostata su: ravvicinato, medio o
lontano.Premere V, il Driver Information
Center visualizza l'impostazione
corrente. Premere V per modificare
la sensibilità di allarme.
Disattivazione
È possibile disattivare il sistema.
Premere V ripetutamente finché
Allertam. collis. front Off viene visua‐
lizzato nel Driver Information Center.
Informazioni generali9 Avvertenza
L'allarme collisione anteriore è
semplicemente un sistema di
avvertimento e non attiva i freni.
Se ci si avvicina troppo rapida‐
mente a un veicolo che precede,
non potrebbe dare il tempo neces‐ sario per evitare una collisione.
Il conducente è totalmente
responsabile dell'osservanza
della distanza di sicurezza appro‐
priata a seconda delle condizioni
atmosferiche, di traffico, visibilità.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni.
Page 173 of 271

Guida e funzionamento171Limitazioni del sistema
L'allarme di collisione anteriore è
progettato per avvisare il conducente
solo in caso di collisione imminente
con veicoli, ma potrebbe attivarsi
anche con altri oggetti.
Nei casi seguenti l'allarme collisione
anteriore potrebbe non rilevare un
veicolo che precede o le prestazioni
del sensore potrebbero essere limi‐
tate:
● su strade tortuose
● con visibilità limitata in caso di nebbia, pioggia o neve
● quando il sensore è bloccato da neve, ghiaccio, neve mista afango, fango, sporco, danni al
parabrezza o oggetti estranei, ad es. autoadesivi
Indicazione distanza anteriore
L'indicazione distanza anteriore
visualizza la distanza dal veicolo in movimento che precede. Il sistema
utilizza la telecamera anteriore nel
parabrezza per rilevare la distanza daun veicolo che precede sul proprio
percorso. Si attiva a velocità superiori ai 40 km/h.
Al rilevamento di un veicolo che
precede, la distanza viene indicata in
secondi e visualizzata su una pagina del Driver Information Center 3 102.
Premere MENU sulla leva degli indi‐
catori di direzione per selezionare
Menu informazioni veicolo ? e
ruotare la manopola di regolazione
per selezionare la pagina di indica‐
zione distanza anteriore.
La distanza minima indicata è di
0,5 s.
Se non vi è alcun veicolo che precede
o se ce n'è uno fuori dai limiti rilevabili, il sistema visualizza due lineette: .- s.
Sistema di ausilio al parcheggio
Il sistema di ausilio al parcheggio
agevola le manovre di parcheggio misurando la distanza tra il veicolo e
gli ostacoli ed emettendo un segnale
acustico all'interno dell'abitacolo. È
tuttavia responsabilità del condu‐
cente effettuare correttamente la
manovra di parcheggio.
Page 174 of 271

172Guida e funzionamentoIl sistema è costituito da quattro
sensori di parcheggio ad ultrasuoni
ubicati nel paraurti posteriore. Se il
veicolo è dotato di un sistema di ausi‐ lio al parcheggio anteriore, altri quat‐
tro sensori a ultrasuoni sono posizio‐
nati nel paraurti anteriore.
Attivazione
A quadro acceso, il sistema di ausilio
al parcheggio è attivato.
Il sistema di ausilio al parcheggio
anteriore può essere attivato anche
premendo r mentre si procede a
bassa velocità.
Un LED acceso posizionato sul
pulsante del sistema di ausilio al
parcheggio indica che il sistema è
operativo.
Il rilevamento di un ostacolo viene
segnalato dall'emissione di una
segnalazione acustica. La frequenza
dei segnali acustici aumenta con l'av‐
vicinarsi del veicolo all'ostacolo.
Quando la distanza è inferiore a
30 cm, il segnale acustico diventa
continuo.
Se r è premuto una volta in un ciclo
di accensione, il sistema di ausilio al
parcheggio anteriore è riattivato se la
velocità del veicolo scende al di sotto
di un certo valore e se precedente‐
mente la velocità del veicolo non
aveva superato 25 km/h.
Disattivazione
Disattivare il sistema premendo r.
Il LED sul pulsante si spegnerà e nel Driver Information Centre verrà visua‐ lizzato il simbolo Ausilio al parcheggio
Off .Se il sistema di ausilio al parcheggio
viene disattivato manualmente, si
riattiverà automaticamente la pros‐
sima volta che si inserisce l'accen‐
sione.
Il sistema si disattiva automatica‐
mente quando il veicolo avanza oltre
una determinata velocità.
Guasto
In caso di guasto nel sistema, il Driver
Information Center visualizza un
messaggio del veicolo.
Inoltre un messaggio viene visualiz‐
zato nel Driver Information Center in
caso di un malfunzionamento del
sistema causato da condizioni
momentanee, ad es. i sensori coperti
di neve.
Messaggi del veicolo 3 109.
Page 175 of 271

Guida e funzionamento173Indicazioni importanti sull'uso deisistemi di ausilio al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti. Se gli ostacoli escono
dalla zona di rilevamento dei
sensori durante le manovre, il
sistema emette una segnalazione
acustica continua.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Il sistema di ausilio al parcheggio
rileva automaticamente un disposi‐
tivo di traino installato in fabbrica,
disattivandolo al collegamento del
connettore.
Il sensore potrebbe rilevare un
oggetto inesistente (disturbi d'eco) a
causa di disturbi esterni acustici o
meccanici.
Avviso
L'ausilio al parcheggio è disattivato
in caso di estensione del sistema di
trasporto posteriore.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Page 176 of 271

174Guida e funzionamentoVerificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata nella
maniglia del portellone posteriore e
ha un angolo visivo di 130°.
A causa dell'altezza elevata della
videocamera, il display visualizza il
paraurti posteriore come guida per il
posizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 m una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza
al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Page 177 of 271

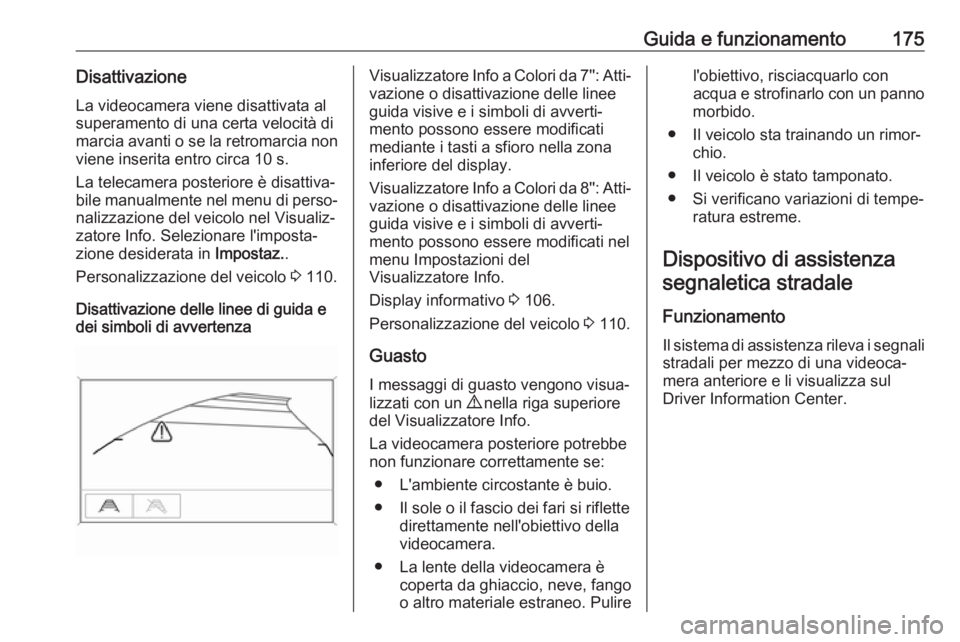

Guida e funzionamento175DisattivazioneLa videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 s.
La telecamera posteriore è disattiva‐
bile manualmente nel menu di perso‐
nalizzazione del veicolo nel Visualiz‐
zatore Info. Selezionare l'imposta‐
zione desiderata in Impostaz..
Personalizzazione del veicolo 3 110.
Disattivazione delle linee di guida e
dei simboli di avvertenzaVisualizzatore Info a Colori da 7'': Atti‐
vazione o disattivazione delle linee
guida visive e i simboli di avverti‐
mento possono essere modificati
mediante i tasti a sfioro nella zona
inferiore del display.
Visualizzatore Info a Colori da 8'': Atti‐
vazione o disattivazione delle linee
guida visive e i simboli di avverti‐
mento possono essere modificati nel menu Impostazioni del
Visualizzatore Info.
Display informativo 3 106.
Personalizzazione del veicolo 3 110.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulirel'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno
morbido.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.
Dispositivo di assistenza segnaletica stradale
Funzionamento Il sistema di assistenza rileva i segnali
stradali per mezzo di una videoca‐
mera anteriore e li visualizza sul
Driver Information Center.
Page 178 of 271

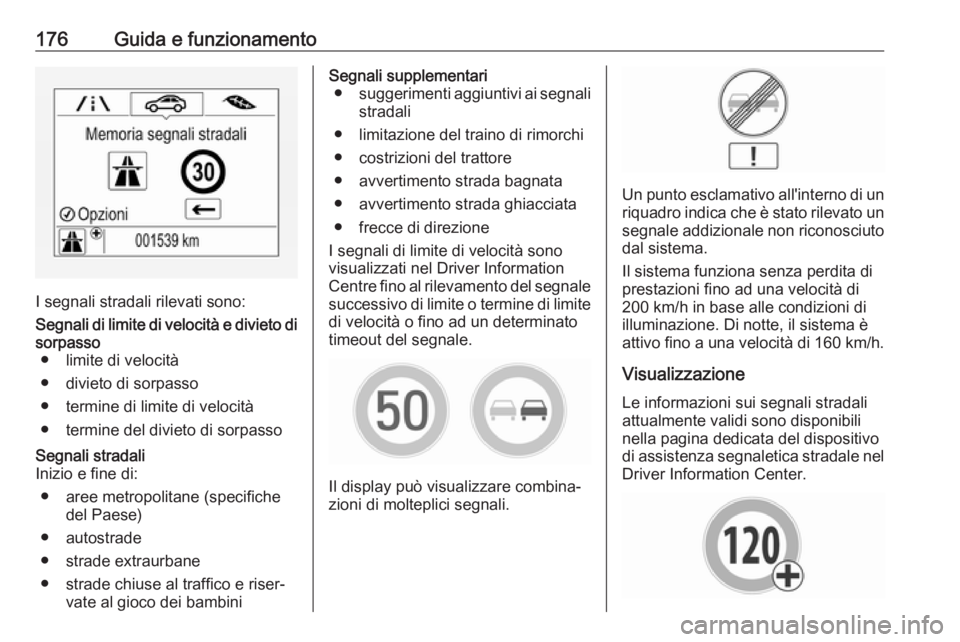

176Guida e funzionamento
I segnali stradali rilevati sono:
Segnali di limite di velocità e divieto disorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade extraurbane ● strade chiuse al traffico e riser‐ vate al gioco dei bambiniSegnali supplementari● suggerimenti aggiuntivi ai segnali
stradali
● limitazione del traino di rimorchi
● costrizioni del trattore
● avvertimento strada bagnata ● avvertimento strada ghiacciata● frecce di direzione
I segnali di limite di velocità sono
visualizzati nel Driver Information
Centre fino al rilevamento del segnale
successivo di limite o termine di limite di velocità o fino ad un determinatotimeout del segnale.
Il display può visualizzare combina‐
zioni di molteplici segnali.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non riconosciuto
dal sistema.
Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/h in base alle condizioni di
illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Visualizzazione Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo
di assistenza segnaletica stradale nel
Driver Information Center.
Page 179 of 271

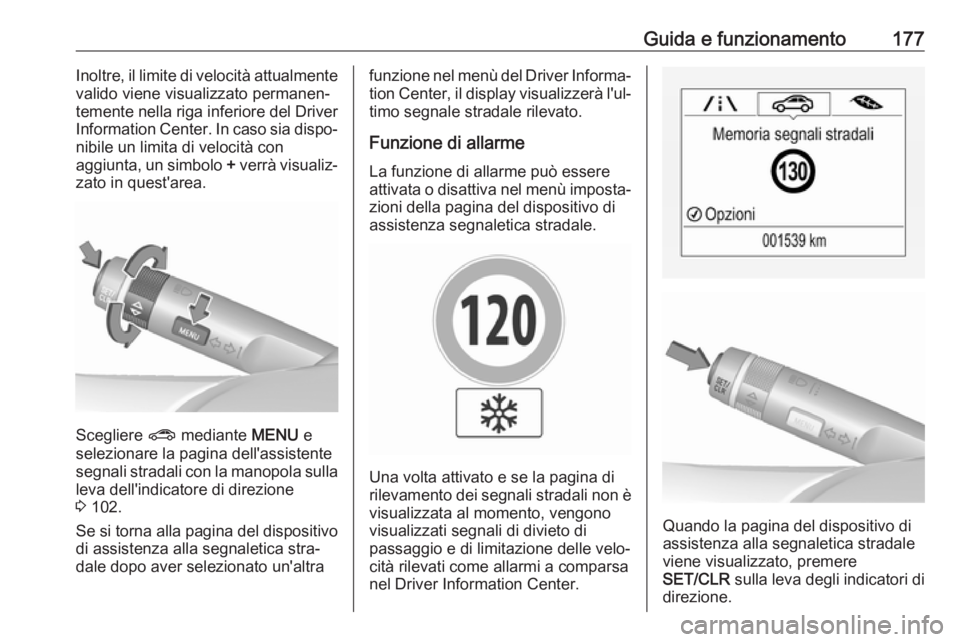

Guida e funzionamento177Inoltre, il limite di velocità attualmente
valido viene visualizzato permanen‐
temente nella riga inferiore del Driver Information Center. In caso sia dispo‐
nibile un limita di velocità con
aggiunta, un simbolo + verrà visualiz‐
zato in quest'area.
Scegliere ? mediante MENU e
selezionare la pagina dell'assistente
segnali stradali con la manopola sulla
leva dell'indicatore di direzione
3 102.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐
timo segnale stradale rilevato.
Funzione di allarme
La funzione di allarme può essere
attivata o disattiva nel menù imposta‐ zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato e se la pagina di
rilevamento dei segnali stradali non è visualizzata al momento, vengono
visualizzati segnali di divieto di
passaggio e di limitazione delle velo‐
cità rilevati come allarmi a comparsa
nel Driver Information Center.
Quando la pagina del dispositivo di assistenza alla segnaletica stradale
viene visualizzato, premere
SET/CLR sulla leva degli indicatori di
direzione.
Page 180 of 271

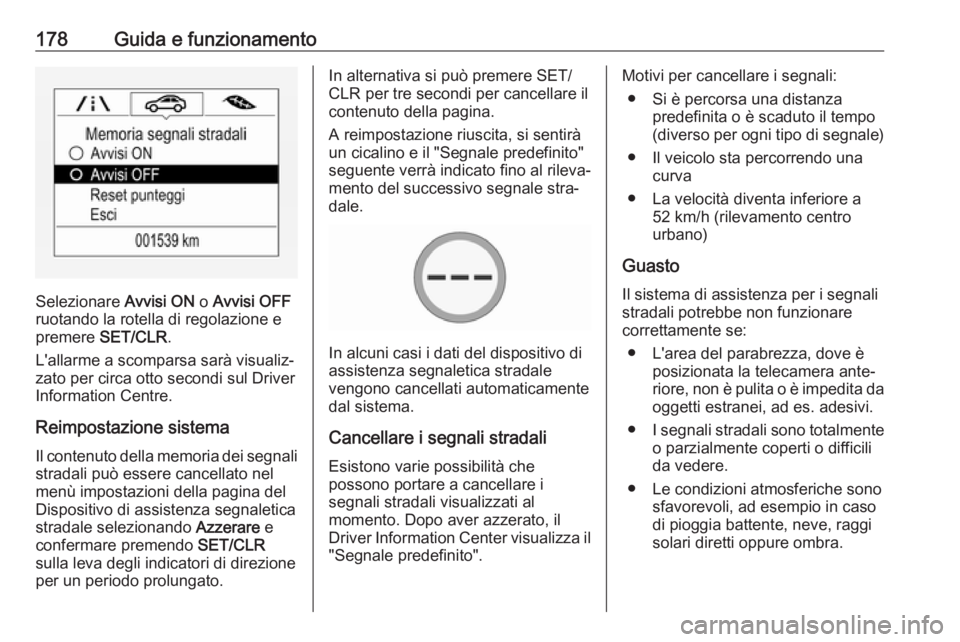

178Guida e funzionamento
Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto della memoria dei segnali
stradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione per un periodo prolungato.
In alternativa si può premere SET/ CLR per tre secondi per cancellare il
contenuto della pagina.
A reimpostazione riuscita, si sentirà
un cicalino e il "Segnale predefinito"
seguente verrà indicato fino al rileva‐
mento del successivo segnale stra‐
dale.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo aver azzerato, il
Driver Information Center visualizza il
"Segnale predefinito".
Motivi per cancellare i segnali:
● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva
● La velocità diventa inferiore a 52 km/h (rilevamento centrourbano)
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare
correttamente se:
● L'area del parabrezza, dove è posizionata la telecamera ante‐
riore, non è pulita o è impedita da oggetti estranei, ad es. adesivi.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in casodi pioggia battente, neve, raggi
solari diretti oppure ombra.
