OPEL MOKKA X 2018.5 Navodila za uporabo Infotainment sistema
Manufacturer: OPEL, Model Year: 2018.5, Model line: MOKKA X, Model: OPEL MOKKA X 2018.5Pages: 259, PDF Size: 6.71 MB
Page 91 of 259

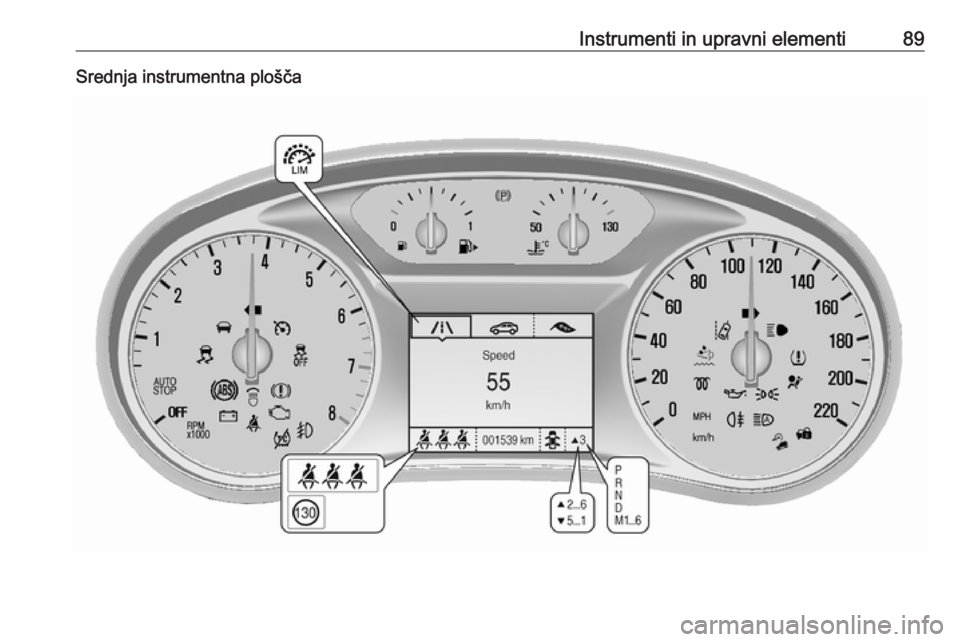

Instrumenti in upravni elementi89Srednja instrumentna plošča
Page 92 of 259

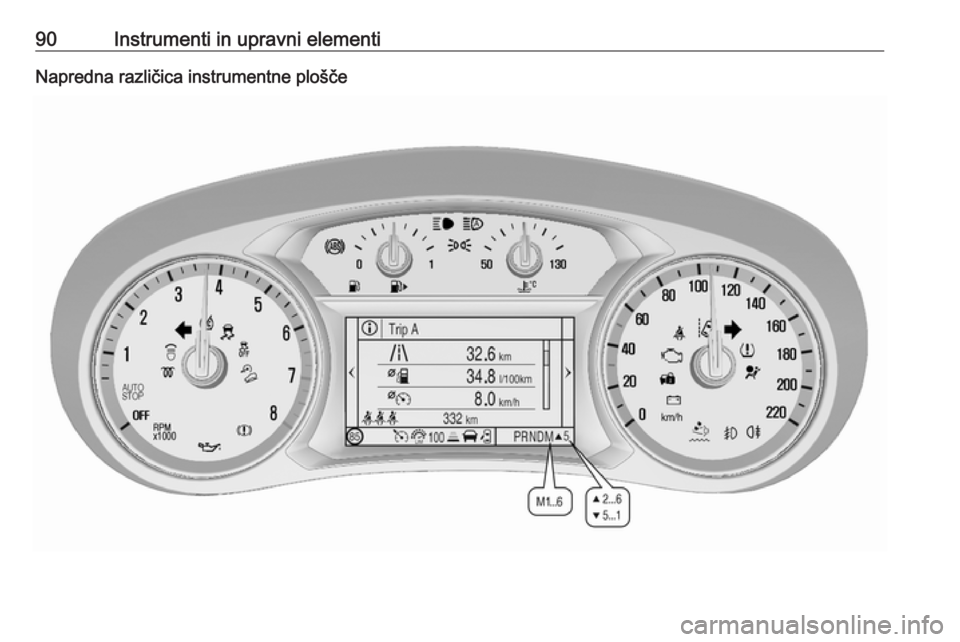

90Instrumenti in upravni elementiNapredna različica instrumentne plošče
Page 93 of 259

Instrumenti in upravni elementi91Kontrolne lučke na sredinski
konzoli
Pregled
OSmernik 3 92XOpozorilo za pripenjanje
varnostnega pasu, voznik
3 92kOpozorilo za pripenjanje
varnostnega pasu, sovoznik
3 92vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 92V /
*Deaktiviranje sovoznikovih
varnostnih blazin 3 93pSistem polnjenja 3 93ZKontrolna lučka emisije
motorja 3 93RZavorni sistem in sistem
sklopke 3 93uSistem proti blokiranju koles
(ABS) 3 94RPrestavljanje 3 94uSistem za nadzorovan spust
3 94)Opozarjanje o menjavi
voznega pasu 3 94nElektronski stabilnostni nadzor
izklopljen 3 94bElektronski nadzor stabilnosti
in sistem proti zdrsu pogonskih
koles 3 94kNadzor zdrsa pogonskih koles
izklopljen 3 95!Predgretje 3 95ùAdBlue 3 95wSistem za nadzor tlaka v pnev‐
matikah 3 95ITlak motornega olja 3 95YNizek nivo goriva 3 96dZapora zagona motorja
3 968Zunanje luči 3 96CDolge luči 3 96fPomočnik za dolge luči
3 96fPrilagodljivi žarometi 3 96>Meglenke 3 96rZadnja meglenka 3 97mRegulator hitrosti 3 97ASpredaj je zaznano vozilo
3 97LOmejevalnik hitrosti 3 97LPrometni pomočnik 3 97hOdprta vrata 3 97

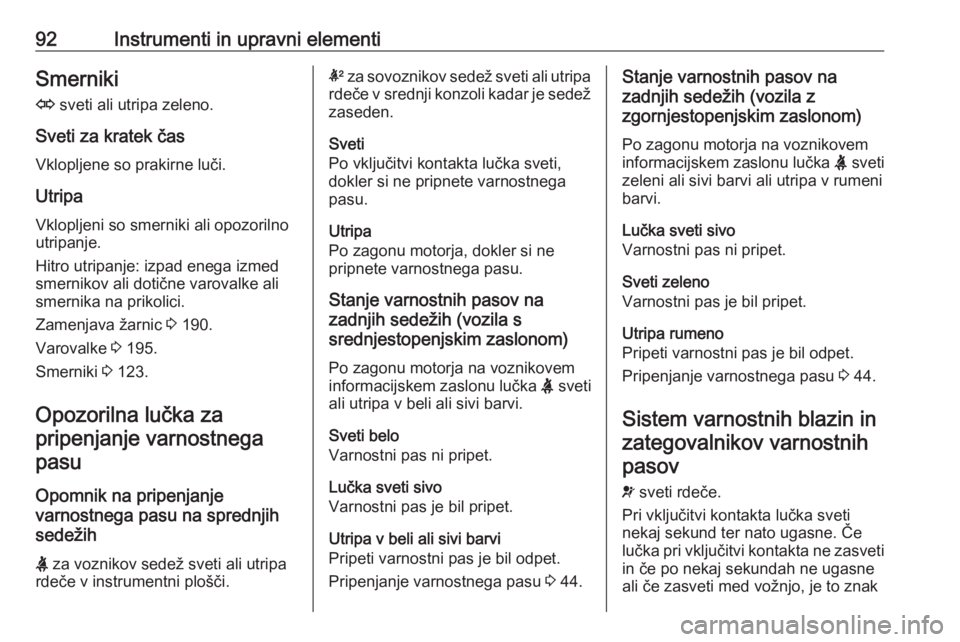

Page 94 of 259

92Instrumenti in upravni elementiSmerniki
O sveti ali utripa zeleno.
Sveti za kratek čas Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 190.
Varovalke 3 195.
Smerniki 3 123.
Opozorilna lučka za pripenjanje varnostnegapasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
X za voznikov sedež sveti ali utripa
rdeče v instrumentni plošči.k za sovoznikov sedež sveti ali utripa
rdeče v srednji konzoli kadar je sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja, dokler si ne
pripnete varnostnega pasu.
Stanje varnostnih pasov na
zadnjih sedežih (vozila s
srednjestopenjskim zaslonom)
Po zagonu motorja na voznikovem
informacijskem zaslonu lučka X sveti
ali utripa v beli ali sivi barvi.
Sveti belo
Varnostni pas ni pripet.
Lučka sveti sivo
Varnostni pas je bil pripet.
Utripa v beli ali sivi barvi
Pripeti varnostni pas je bil odpet.
Pripenjanje varnostnega pasu 3 44.Stanje varnostnih pasov na
zadnjih sedežih (vozila z
zgornjestopenjskim zaslonom)
Po zagonu motorja na voznikovem
informacijskem zaslonu lučka X sveti
zeleni ali sivi barvi ali utripa v rumeni
barvi.
Lučka sveti sivo
Varnostni pas ni pripet.
Sveti zeleno
Varnostni pas je bil pripet.
Utripa rumeno
Pripeti varnostni pas je bil odpet.
Pripenjanje varnostnega pasu 3 44.
Sistem varnostnih blazin in zategovalnikov varnostnihpasov
v sveti rdeče.
Pri vključitvi kontakta lučka sveti
nekaj sekund ter nato ugasne. Če
lučka pri vključitvi kontakta ne zasveti in če po nekaj sekundah ne ugasne
ali če zasveti med vožnjo, je to znak

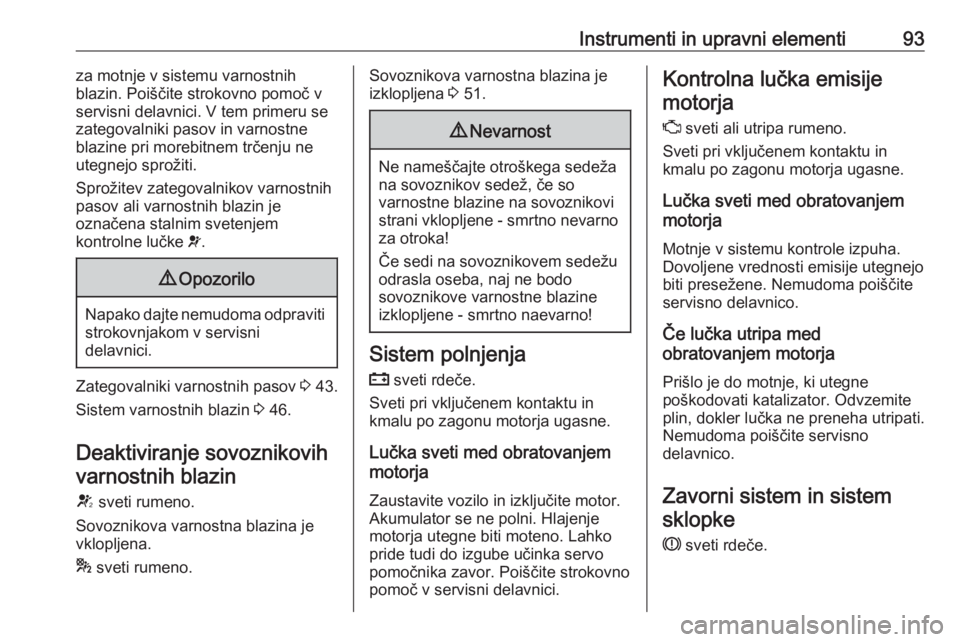

Page 95 of 259

Instrumenti in upravni elementi93za motnje v sistemu varnostnih
blazin. Poiščite strokovno pomoč v
servisni delavnici. V tem primeru se
zategovalniki pasov in varnostne
blazine pri morebitnem trčenju ne
utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov 3 43.
Sistem varnostnih blazin 3 46.
Deaktiviranje sovoznikovih varnostnih blazin
V sveti rumeno.
Sovoznikova varnostna blazina je
vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 51.9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.
Akumulator se ne polni. Hlajenje
motorja utegne biti moteno. Lahko
pride tudi do izgube učinka servo
pomočnika zavor. Poiščite strokovno
pomoč v servisni delavnici.
Kontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Zavorni sistem in sistemsklopke
R sveti rdeče.

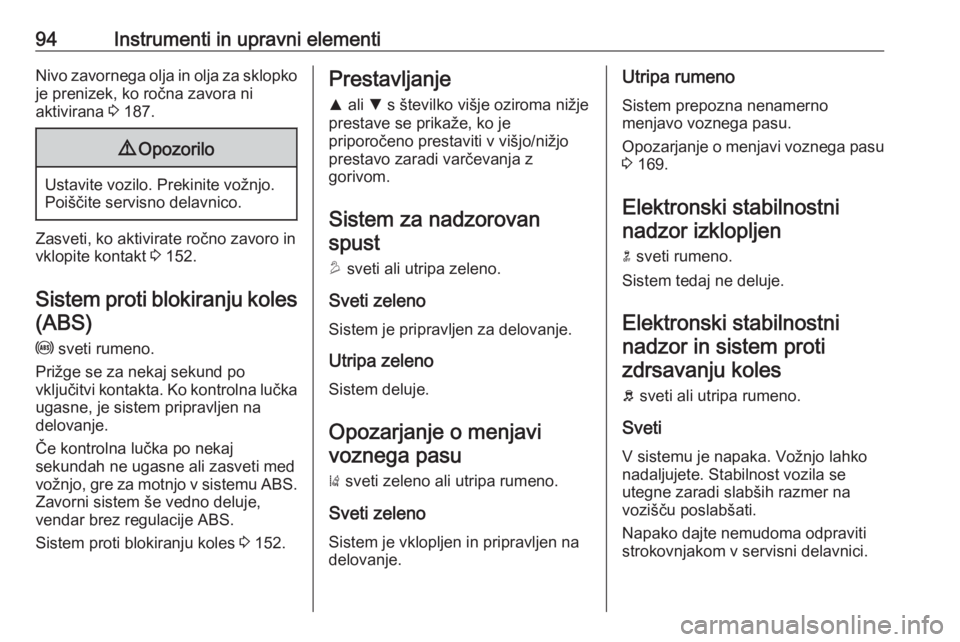

Page 96 of 259

94Instrumenti in upravni elementiNivo zavornega olja in olja za sklopkoje prenizek, ko ročna zavora ni
aktivirana 3 187.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Zasveti, ko aktivirate ročno zavoro in
vklopite kontakt 3 152.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS.
Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 152.
Prestavljanje
R ali S s številko višje oziroma nižje
prestave se prikaže, ko je
priporočeno prestaviti v višjo/nižjo
prestavo zaradi varčevanja z
gorivom.
Sistem za nadzorovanspust
u sveti ali utripa zeleno.
Sveti zeleno Sistem je pripravljen za delovanje.
Utripa zeleno
Sistem deluje.
Opozarjanje o menjavi voznega pasu
) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.Utripa rumeno
Sistem prepozna nenamerno
menjavo voznega pasu.
Opozarjanje o menjavi voznega pasu 3 169.
Elektronski stabilnostni nadzor izklopljen
n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni nadzor in sistem protizdrsavanju koles
b sveti ali utripa rumeno.
Sveti
V sistemu je napaka. Vožnjo lahko
nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Page 97 of 259

Instrumenti in upravni elementi95UtripaSistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski stabilnostni nadzor
3 154.
Sistem proti zdrsu pogonskih koles
3 153.
Traction Control sistem izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Predgretje dizelskega motorja je
vklopljeno. Deluje le pri nizkih
zunanjih temperaturah.
AdBlue
ù utripa rumeno.Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen.
Sistem za nadzor tlaka vpnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa Motnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Sistem za nadzor tlaka v
pnevmatikah 3 202.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.Lučka sveti med obratovanjem
motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.

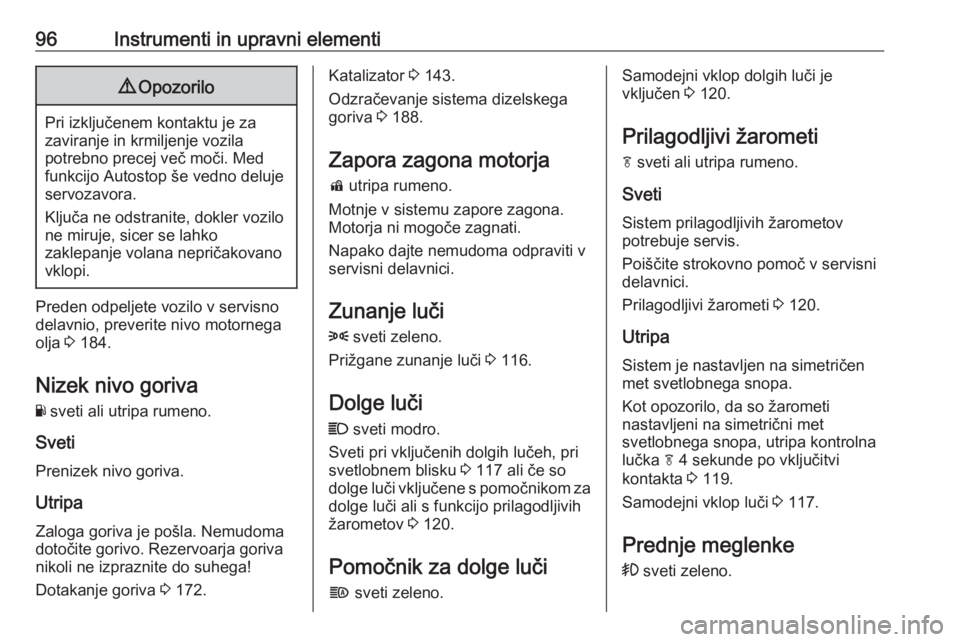

Page 98 of 259

96Instrumenti in upravni elementi9Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Preden odpeljete vozilo v servisno delavnio, preverite nivo motornega
olja 3 184.
Nizek nivo goriva
Y sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja goriva
nikoli ne izpraznite do suhega!
Dotakanje goriva 3 172.
Katalizator 3 143.
Odzračevanje sistema dizelskega
goriva 3 188.
Zapora zagona motorja
d utripa rumeno.
Motnje v sistemu zapore zagona. Motorja ni mogoče zagnati.
Napako dajte nemudoma odpraviti v
servisni delavnici.
Zunanje luči
8 sveti zeleno.
Prižgane zunanje luči 3 116.
Dolge luči C sveti modro.
Sveti pri vključenih dolgih lučeh, pri
svetlobnem blisku 3 117 ali če so
dolge luči vključene s pomočnikom za dolge luči ali s funkcijo prilagodljivih
žarometov 3 120.
Pomočnik za dolge luči f sveti zeleno.Samodejni vklop dolgih luči je
vključen 3 120.
Prilagodljivi žarometi
f sveti ali utripa rumeno.
Sveti
Sistem prilagodljivih žarometov
potrebuje servis.
Poiščite strokovno pomoč v servisni
delavnici.
Prilagodljivi žarometi 3 120.
Utripa Sistem je nastavljen na simetričen
met svetlobnega snopa.
Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka f 4 sekunde po vključitvi
kontakta 3 119.
Samodejni vklop luči 3 117.
Prednje meglenke > sveti zeleno.

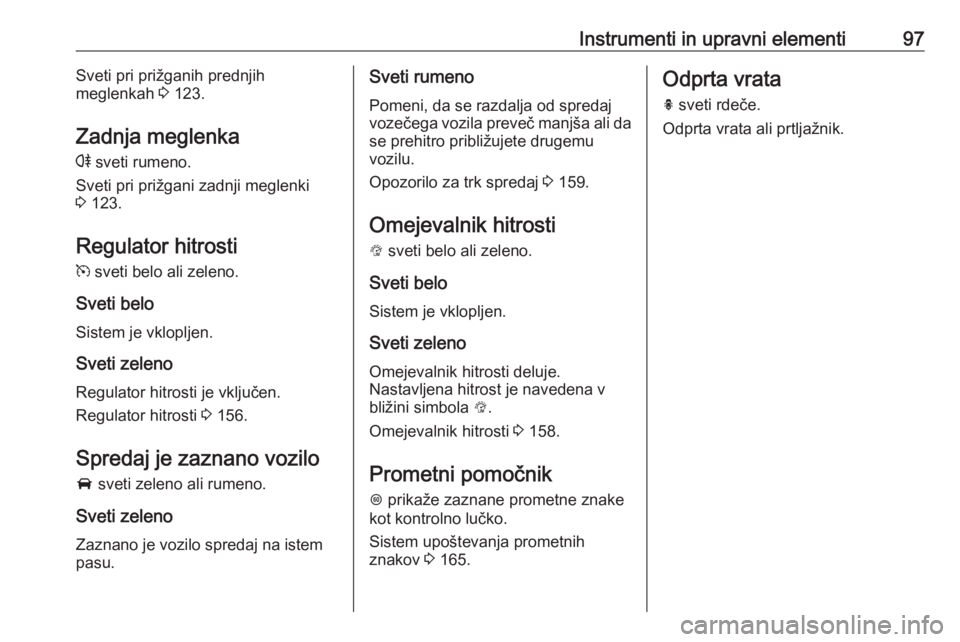

Page 99 of 259

Instrumenti in upravni elementi97Sveti pri prižganih prednjih
meglenkah 3 123.
Zadnja meglenka r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 123.
Regulator hitrosti m sveti belo ali zeleno.
Sveti belo Sistem je vklopljen.
Sveti zeleno Regulator hitrosti je vključen.
Regulator hitrosti 3 156.
Spredaj je zaznano vozilo
A sveti zeleno ali rumeno.
Sveti zeleno
Zaznano je vozilo spredaj na istem
pasu.Sveti rumeno
Pomeni, da se razdalja od spredaj
vozečega vozila preveč manjša ali da se prehitro približujete drugemu
vozilu.
Opozorilo za trk spredaj 3 159.
Omejevalnik hitrosti
L sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zelenoOmejevalnik hitrosti deluje.
Nastavljena hitrost je navedena v
bližini simbola L.
Omejevalnik hitrosti 3 158.
Prometni pomočnik
L prikaže zaznane prometne znake
kot kontrolno lučko.
Sistem upoštevanja prometnih
znakov 3 165.Odprta vrata
h sveti rdeče.
Odprta vrata ali prtljažnik.

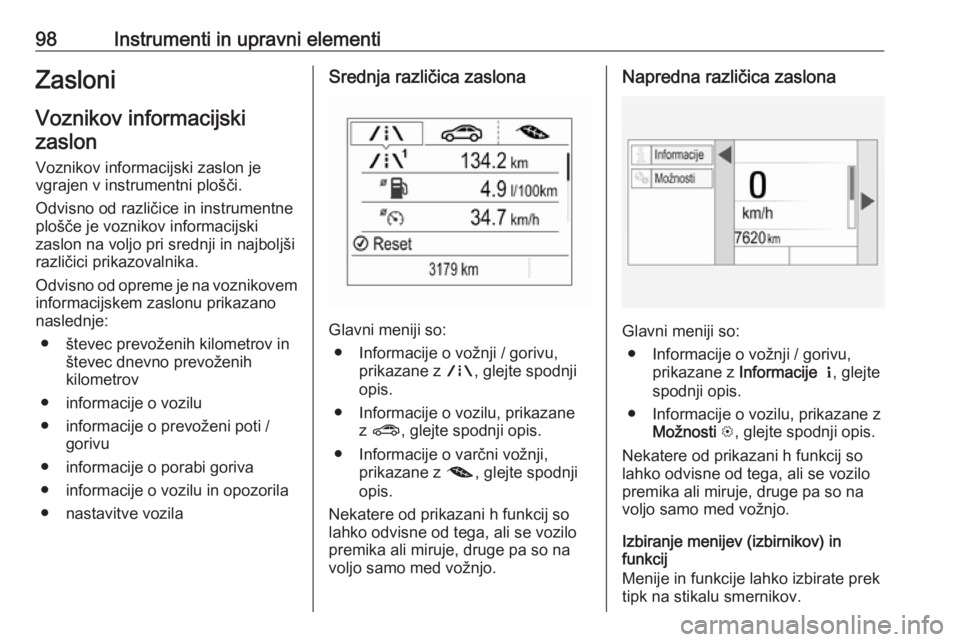

Page 100 of 259

98Instrumenti in upravni elementiZasloni
Voznikov informacijski zaslon
Voznikov informacijski zaslon je
vgrajen v instrumentni plošči.
Odvisno od različice in instrumentne
plošče je voznikov informacijski
zaslon na voljo pri srednji in najboljši
različici prikazovalnika.
Odvisno od opreme je na voznikovem
informacijskem zaslonu prikazano
naslednje:
● števec prevoženih kilometrov in števec dnevno prevoženih
kilometrov
● informacije o vozilu
● informacije o prevoženi poti / gorivu
● informacije o porabi goriva
● informacije o vozilu in opozorila
● nastavitve vozilaSrednja različica zaslona
Glavni meniji so: ● Informacije o vožnji / gorivu, prikazane z ;, glejte spodnji
opis.
● Informacije o vozilu, prikazane z ? , glejte spodnji opis.
● Informacije o varčni vožnji, prikazane z @, glejte spodnji
opis.
Nekatere od prikazani h funkcij so
lahko odvisne od tega, ali se vozilo
premika ali miruje, druge pa so na
voljo samo med vožnjo.
Napredna različica zaslona
Glavni meniji so:
● Informacije o vožnji / gorivu, prikazane z Informacije Q , glejte
spodnji opis.
● Informacije o vozilu, prikazane z Možnosti L, glejte spodnji opis.
Nekatere od prikazani h funkcij so
lahko odvisne od tega, ali se vozilo
premika ali miruje, druge pa so na
voljo samo med vožnjo.
Izbiranje menijev (izbirnikov) in
funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
