OPEL MOKKA X 2018.5 Navodila za uporabo Infotainment sistema
Manufacturer: OPEL, Model Year: 2018.5, Model line: MOKKA X, Model: OPEL MOKKA X 2018.5Pages: 259, PDF Size: 6.71 MB
Page 191 of 259

Nega vozila189Zamenjava metlice brisalca
Vetrobransko steklo
Privzdignite brisalec, pritisnite gumb
za iztikanje in odstranite metlico
brisalca.
Metlico brisalca pritrdite pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.
Zadnje steklo
1. Odstranite pokrovček z brisalca.
2. Dvignite metlico brisalca.
3. Pritisnite drsni zatič.
4. Izvlecite metlico brisalca.
Page 192 of 259

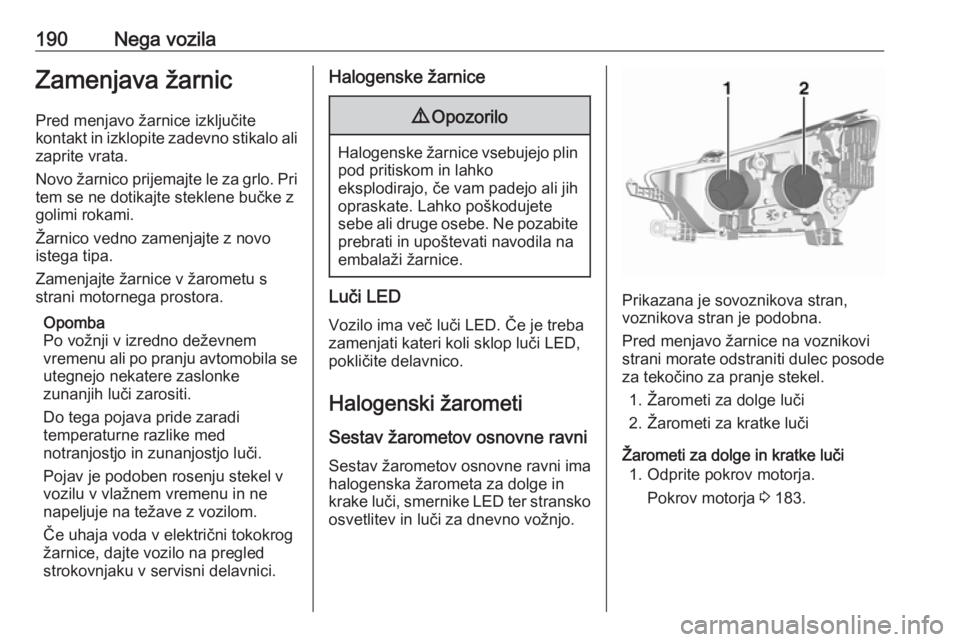

190Nega vozilaZamenjava žarnicPred menjavo žarnice izključite
kontakt in izklopite zadevno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Žarnico vedno zamenjajte z novo
istega tipa.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Opomba
Po vožnji v izredno deževnem
vremenu ali po pranju avtomobila se utegnejo nekatere zaslonke
zunanjih luči zarositi.
Do tega pojava pride zaradi
temperaturne razlike med
notranjostjo in zunanjostjo luči.
Pojav je podoben rosenju stekel v
vozilu v vlažnem vremenu in ne
napeljuje na težave z vozilom.
Če uhaja voda v električni tokokrog
žarnice, dajte vozilo na pregled
strokovnjaku v servisni delavnici.Halogenske žarnice9 Opozorilo
Halogenske žarnice vsebujejo plin
pod pritiskom in lahko
eksplodirajo, če vam padejo ali jih
opraskate. Lahko poškodujete
sebe ali druge osebe. Ne pozabite prebrati in upoštevati navodila na
embalaži žarnice.
Luči LED
Vozilo ima več luči LED. Če je treba
zamenjati kateri koli sklop luči LED,
pokličite delavnico.
Halogenski žarometi
Sestav žarometov osnovne ravni Sestav žarometov osnovne ravni ima
halogenska žarometa za dolge in
krake luči, smernike LED ter stransko
osvetlitev in luči za dnevno vožnjo.Prikazana je sovoznikova stran,
voznikova stran je podobna.
Pred menjavo žarnice na voznikovi strani morate odstraniti dulec posode
za tekočino za pranje stekel.
1. Žarometi za dolge luči
2. Žarometi za kratke luči
Žarometi za dolge in kratke luči 1. Odprite pokrov motorja.
Pokrov motorja 3 183.
Page 193 of 259

Nega vozila191

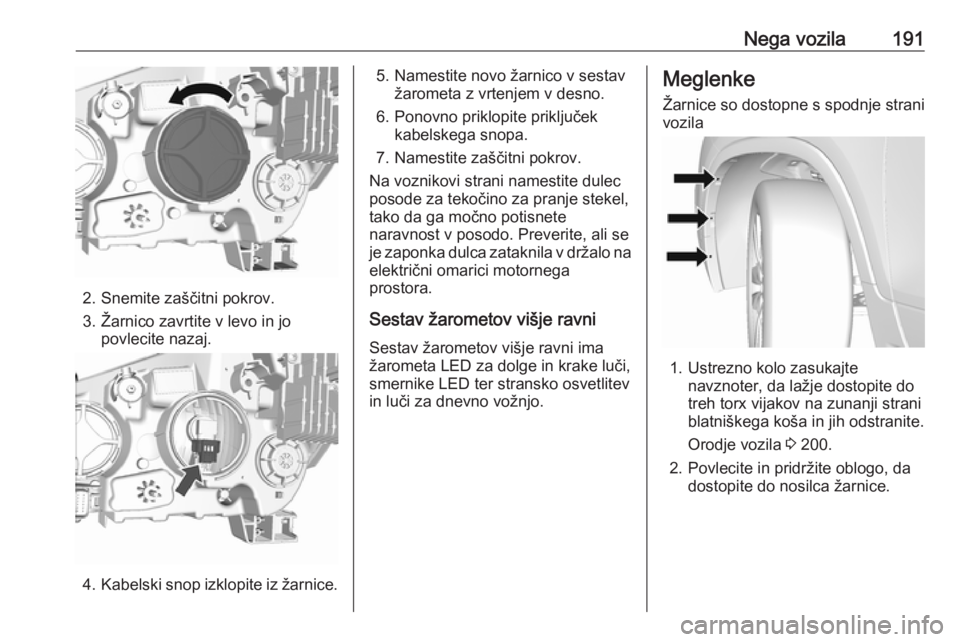

2. Snemite zaščitni pokrov.
3. Žarnico zavrtite v levo in jo povlecite nazaj.
4.Kabelski snop izklopite iz žarnice.
5. Namestite novo žarnico v sestav
žarometa z vrtenjem v desno.
6. Ponovno priklopite priključek kabelskega snopa.
7. Namestite zaščitni pokrov.
Na voznikovi strani namestite dulec
posode za tekočino za pranje stekel,
tako da ga močno potisnete
naravnost v posodo. Preverite, ali se
je zaponka dulca zataknila v držalo na
električni omarici motornega
prostora.
Sestav žarometov višje ravni
Sestav žarometov višje ravni ima
žarometa LED za dolge in krake luči,
smernike LED ter stransko osvetlitev
in luči za dnevno vožnjo.Meglenke
Žarnice so dostopne s spodnje strani
vozila
1. Ustrezno kolo zasukajte navznoter, da lažje dostopite do
treh torx vijakov na zunanji strani
blatniškega koša in jih odstranite.
Orodje vozila 3 200.
2. Povlecite in pridržite oblogo, da dostopite do nosilca žarnice.
Page 194 of 259

192Nega vozila

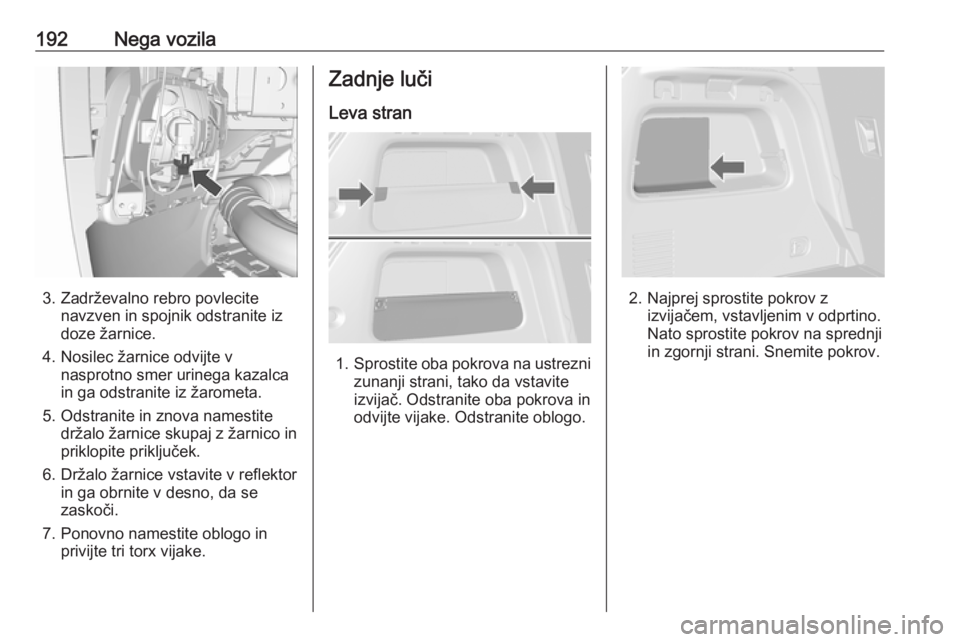

3. Zadrževalno rebro povlecitenavzven in spojnik odstranite iz
doze žarnice.
4. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
7. Ponovno namestite oblogo in privijte tri torx vijake.
Zadnje luči
Leva stran
1. Sprostite oba pokrova na ustrezni
zunanji strani, tako da vstavite
izvijač. Odstranite oba pokrova in
odvijte vijake. Odstranite oblogo.
2. Najprej sprostite pokrov z izvijačem, vstavljenim v odprtino.
Nato sprostite pokrov na sprednji
in zgornji strani. Snemite pokrov.
Page 195 of 259

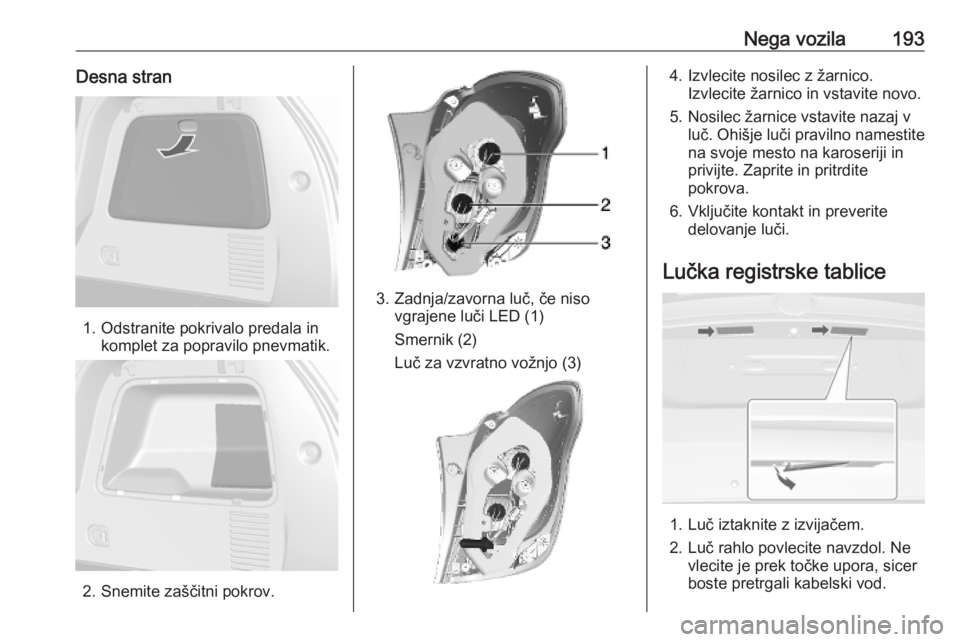

Nega vozila193Desna stran
1. Odstranite pokrivalo predala inkomplet za popravilo pnevmatik.
2. Snemite zaščitni pokrov.
3. Zadnja/zavorna luč, če nisovgrajene luči LED (1)
Smernik (2)
Luč za vzvratno vožnjo (3)
4. Izvlecite nosilec z žarnico. Izvlecite žarnico in vstavite novo.
5. Nosilec žarnice vstavite nazaj v luč. Ohišje luči pravilno namestitena svoje mesto na karoseriji in
privijte. Zaprite in pritrdite
pokrova.
6. Vključite kontakt in preverite delovanje luči.
Lučka registrske tablice
1. Luč iztaknite z izvijačem.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Page 196 of 259

194Nega vozilaNosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.
Zadnja meglenka
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Page 197 of 259

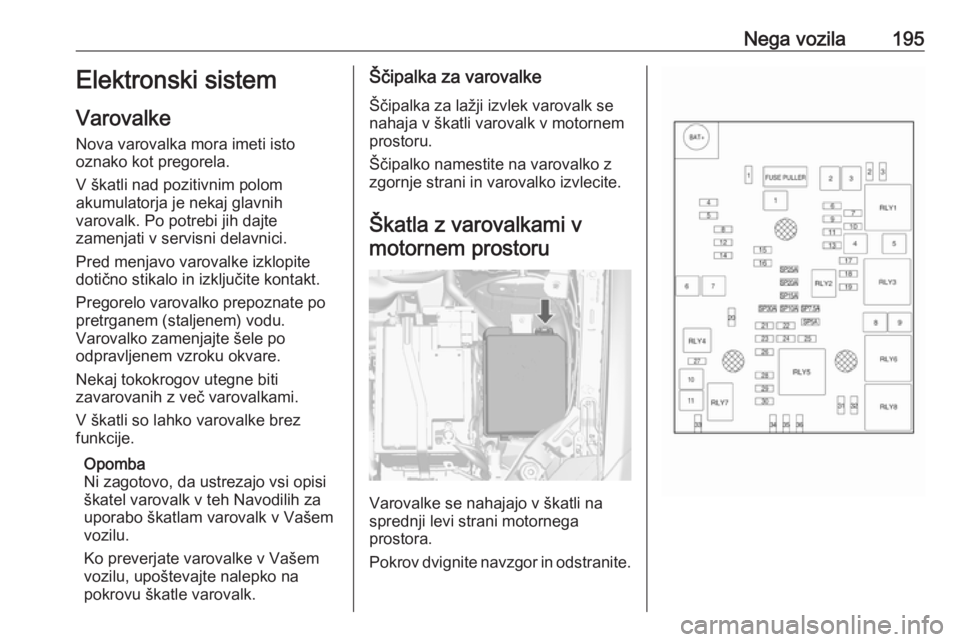

Nega vozila195Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V škatli nad pozitivnim polom
akumulatorja je nekaj glavnih
varovalk. Po potrebi jih dajte
zamenjati v servisni delavnici.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.
Page 198 of 259

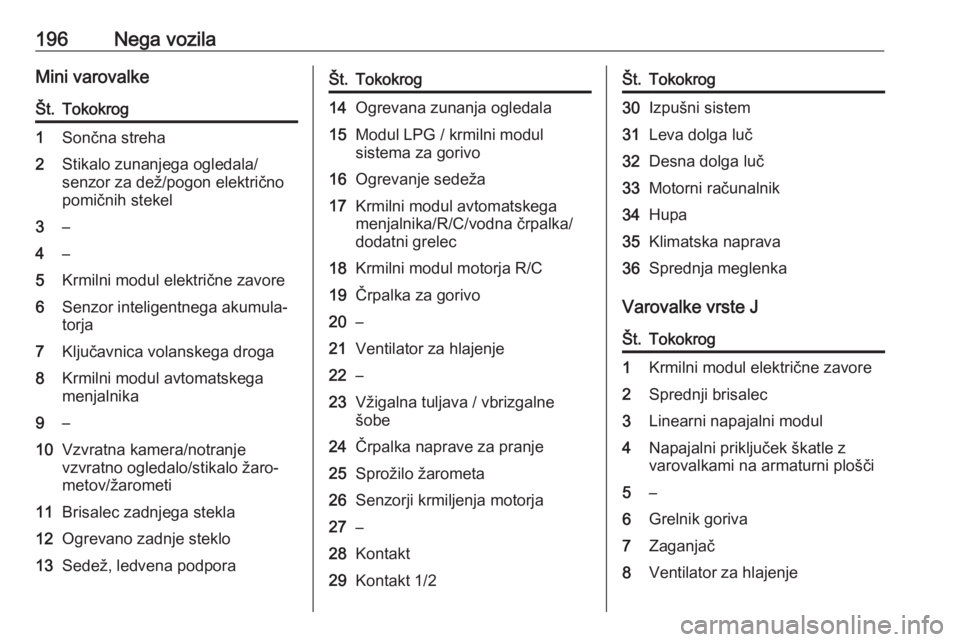

196Nega vozilaMini varovalkeŠt.Tokokrog1Sončna streha2Stikalo zunanjega ogledala/
senzor za dež/pogon električno
pomičnih stekel3–4–5Krmilni modul električne zavore6Senzor inteligentnega akumula‐
torja7Ključavnica volanskega droga8Krmilni modul avtomatskega
menjalnika9–10Vzvratna kamera/notranje
vzvratno ogledalo/stikalo žaro‐
metov/žarometi11Brisalec zadnjega stekla12Ogrevano zadnje steklo13Sedež, ledvena podporaŠt.Tokokrog14Ogrevana zunanja ogledala15Modul LPG / krmilni modul
sistema za gorivo16Ogrevanje sedeža17Krmilni modul avtomatskega
menjalnika/R/C/vodna črpalka/
dodatni grelec18Krmilni modul motorja R/C19Črpalka za gorivo20–21Ventilator za hlajenje22–23Vžigalna tuljava / vbrizgalne
šobe24Črpalka naprave za pranje25Sprožilo žarometa26Senzorji krmiljenja motorja27–28Kontakt29Kontakt 1/2Št.Tokokrog30Izpušni sistem31Leva dolga luč32Desna dolga luč33Motorni računalnik34Hupa35Klimatska naprava36Sprednja meglenka
Varovalke vrste J
Št.Tokokrog1Krmilni modul električne zavore2Sprednji brisalec3Linearni napajalni modul4Napajalni priključek škatle z
varovalkami na armaturni plošči5–6Grelnik goriva7Zaganjač8Ventilator za hlajenje
Page 199 of 259

Nega vozila197Št.Tokokrog9Ventilator za hlajenje10Krmilni modul motorja / žarilna
svečka11Zaganjač

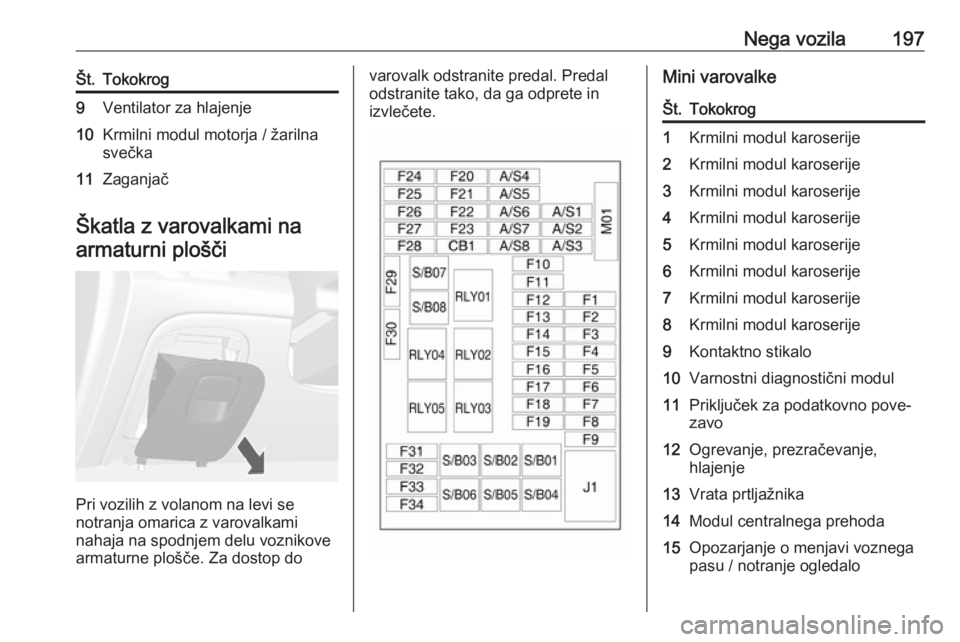

Škatla z varovalkami na
armaturni plošči
Pri vozilih z volanom na levi se
notranja omarica z varovalkami
nahaja na spodnjem delu voznikove
armaturne plošče. Za dostop do
varovalk odstranite predal. Predal
odstranite tako, da ga odprete in izvlečete.Mini varovalkeŠt.Tokokrog1Krmilni modul karoserije2Krmilni modul karoserije3Krmilni modul karoserije4Krmilni modul karoserije5Krmilni modul karoserije6Krmilni modul karoserije7Krmilni modul karoserije8Krmilni modul karoserije9Kontaktno stikalo10Varnostni diagnostični modul11Priključek za podatkovno pove‐
zavo12Ogrevanje, prezračevanje,
hlajenje13Vrata prtljažnika14Modul centralnega prehoda15Opozarjanje o menjavi voznega
pasu / notranje ogledalo
Page 200 of 259

198Nega vozilaŠt.Tokokrog16Prilagodljivi žarometi17Ključavnica na drogu18Modul ultrazvočnega parkirnegapomočnika19Krmilni modul karoserije / reguli‐rani nadzor napetosti20Volan21–22Vžigalnik / električna vtičnica za
enosmerni tok za dodatno
opremo (spredaj)23Vžigalnik / električna vtičnica za
enosmerni tok za dodatno
opremo (zadnji del sredinske
konzole)24Rezerva25Telematski modul za servisiranje26Ogrevan volan27Sklop instrumentne plošče/Info‐
tainment sistem/stikalo dodat‐
nega grelcaŠt.Tokokrog28Vtičnica za prikolico29Informacijski prikazovalnik/Info‐
tainment sistem30Krmilni modul avtomatskega
menjalnika31Instrumentna plošča32Infotainment sistem33Vtičnica za prikolico34Modul za pasivni vstop / zagon
Varovalke S/B
Št.Tokokrog01Stikalo električnega pomika
sedežev02Rezerva03Električno pomična okna,
spredaj04Električno pomična okna, zadaj05Logistični načinŠt.Tokokrog06Stikalo električnega pomika
sedežev07Rezerva08Rezerva
Varovalka MIDI
Št.TokokrogM01PTC
Škatla z varovalkami v
prtljažniku
