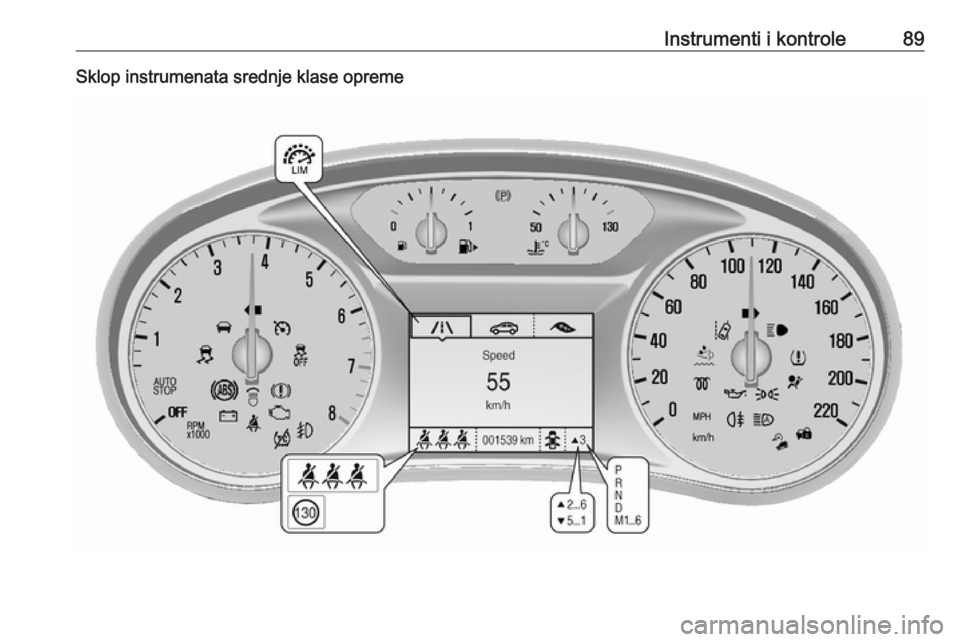

Instrumenti i kontrole89Sklop instrumenata srednje klase opreme

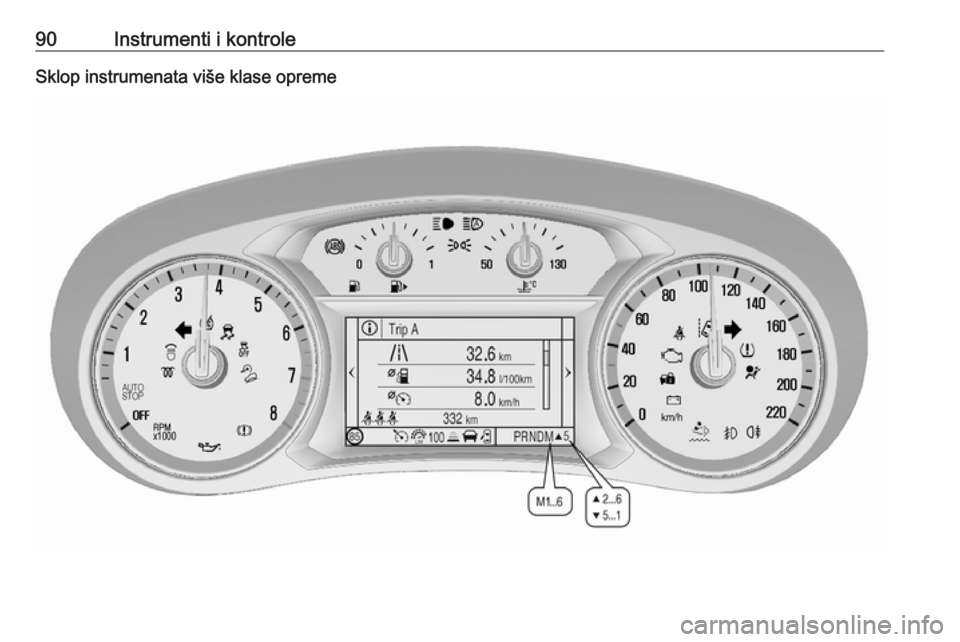

90Instrumenti i kontroleSklop instrumenata više klase opreme

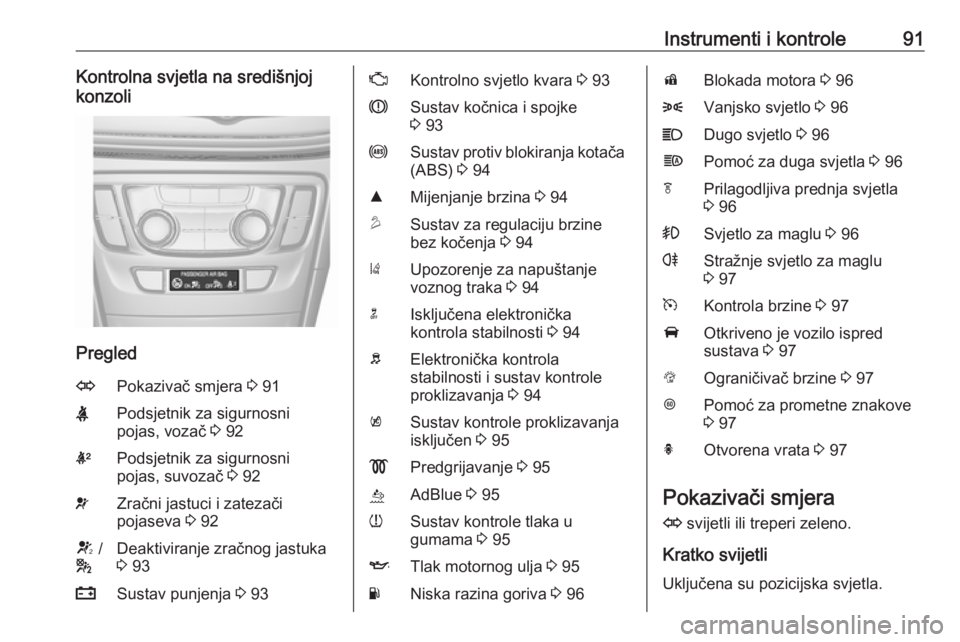

Instrumenti i kontrole91Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 91XPodsjetnik za sigurnosni
pojas, vozač 3 92kPodsjetnik za sigurnosni
pojas, suvozač 3 92vZračni jastuci i zatezači
pojaseva 3 92V /
*Deaktiviranje zračnog jastuka
3 93pSustav punjenja 3 93ZKontrolno svjetlo kvara 3 93RSustav kočnica i spojke
3 93uSustav protiv blokiranja kotača
(ABS) 3 94RMijenjanje brzina 3 94uSustav za regulaciju brzine
bez kočenja 3 94)Upozorenje za napuštanje
voznog traka 3 94nIsključena elektronička
kontrola stabilnosti 3 94bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 94kSustav kontrole proklizavanja
isključen 3 95!Predgrijavanje 3 95ùAdBlue 3 95wSustav kontrole tlaka u
gumama 3 95ITlak motornog ulja 3 95YNiska razina goriva 3 96dBlokada motora 3 968Vanjsko svjetlo 3 96CDugo svjetlo 3 96fPomoć za duga svjetla 3 96fPrilagodljiva prednja svjetla
3 96>Svjetlo za maglu 3 96rStražnje svjetlo za maglu
3 97mKontrola brzine 3 97AOtkriveno je vozilo ispred
sustava 3 97LOgraničivač brzine 3 97LPomoć za prometne znakove
3 97hOtvorena vrata 3 97
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.

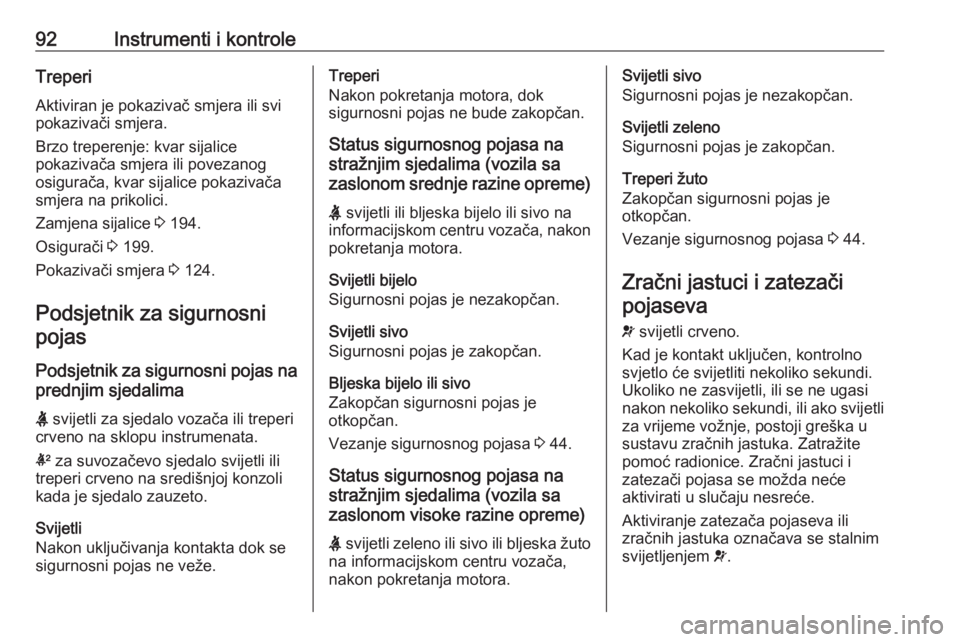

92Instrumenti i kontroleTreperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 194.
Osigurači 3 199.
Pokazivači smjera 3 124.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.Treperi
Nakon pokretanja motora, dok
sigurnosni pojas ne bude zakopčan.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom srednje razine opreme)
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon
pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 44.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom visoke razine opreme)
X svijetli zeleno ili sivo ili bljeska žuto
na informacijskom centru vozača, nakon pokretanja motora.Svijetli sivo
Sigurnosni pojas je nezakopčan.
Svijetli zeleno
Sigurnosni pojas je zakopčan.
Treperi žuto
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 44.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Kad je kontakt uključen, kontrolno
svjetlo će svijetliti nekoliko sekundi.
Ukoliko ne zasvijetli, ili se ne ugasi
nakon nekoliko sekundi, ili ako svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.

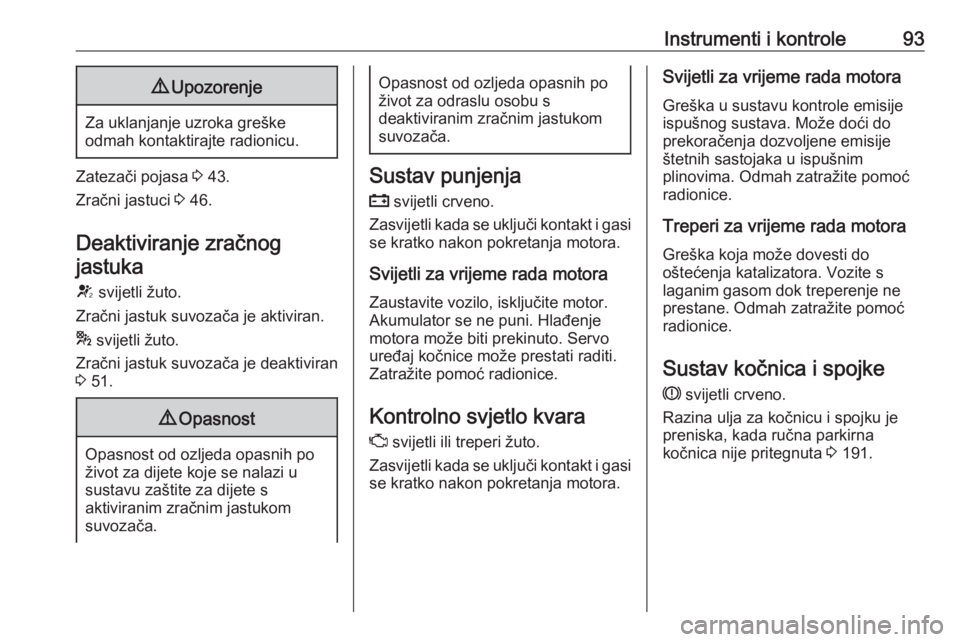

Instrumenti i kontrole939Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 43.
Zračni jastuci 3 46.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 51.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator se ne puni. Hlađenje
motora može biti prekinuto. Servo
uređaj kočnice može prestati raditi.
Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke R svijetli crveno.
Razina ulja za kočnicu i spojku je preniska, kada ručna parkirna
kočnica nije pritegnuta 3 191.

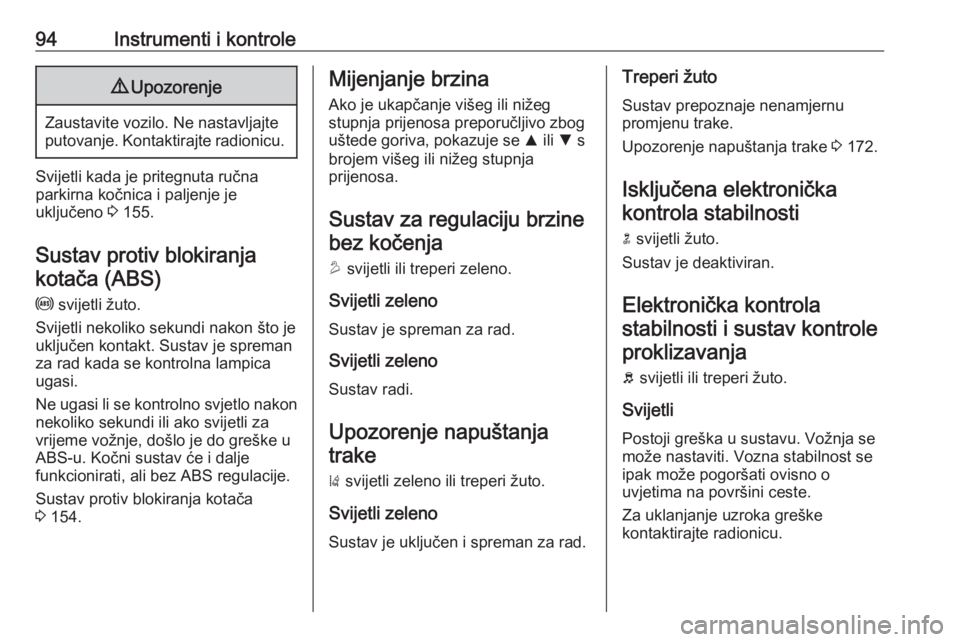

94Instrumenti i kontrole9Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 155.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 154.
Mijenjanje brzina
Ako je ukapčanje višeg ili nižeg
stupnja prijenosa preporučljivo zbog
uštede goriva, pokazuje se R ili S s
brojem višeg ili nižeg stupnja
prijenosa.
Sustav za regulaciju brzinebez kočenja
u svijetli ili treperi zeleno.
Svijetli zeleno
Sustav je spreman za rad.
Svijetli zelenoSustav radi.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 172.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.

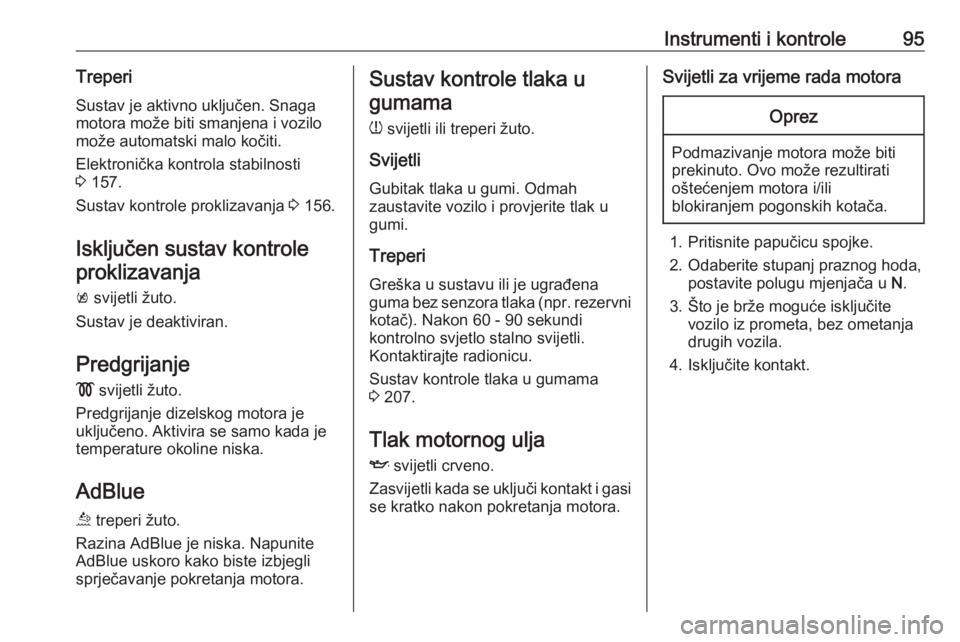

Instrumenti i kontrole95Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Elektronička kontrola stabilnosti
3 157.
Sustav kontrole proklizavanja 3 156.
Isključen sustav kontrole
proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Predgrijanje dizelskog motora je
uključeno. Aktivira se samo kada je
temperature okoline niska.
AdBlue
ù treperi žuto.
Razina AdBlue je niska. Napunite AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah zaustavite vozilo i provjerite tlak u
gumi.
Treperi Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 207.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.

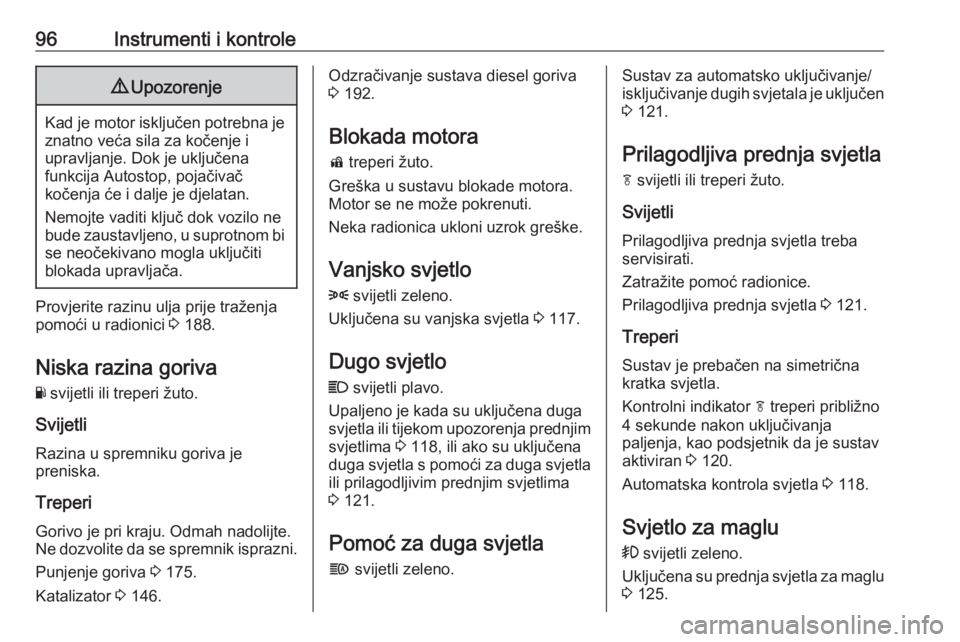

96Instrumenti i kontrole9Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 188.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 175.
Katalizator 3 146.
Odzračivanje sustava diesel goriva
3 192.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Neka radionica ukloni uzrok greške.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 117.
Dugo svjetlo
C svijetli plavo.
Upaljeno je kada su uključena duga svjetla ili tijekom upozorenja prednjim
svjetlima 3 118, ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili prilagodljivim prednjim svjetlima
3 121.
Pomoć za duga svjetla
f svijetli zeleno.Sustav za automatsko uključivanje/
isključivanje dugih svjetala je uključen 3 121.
Prilagodljiva prednja svjetla f svijetli ili treperi žuto.
Svijetli
Prilagodljiva prednja svjetla treba
servisirati.
Zatražite pomoć radionice.
Prilagodljiva prednja svjetla 3 121.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav aktiviran 3 120.
Automatska kontrola svjetla 3 118.
Svjetlo za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu
3 125.

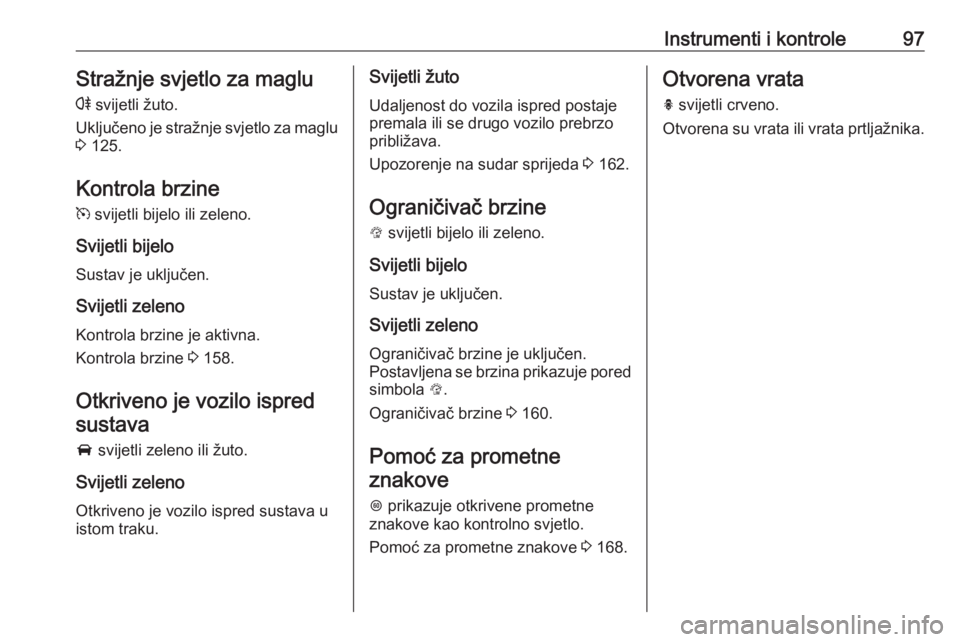

Instrumenti i kontrole97Stražnje svjetlo za maglur svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 125.
Kontrola brzine
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Kontrola brzine je aktivna.
Kontrola brzine 3 158.
Otkriveno je vozilo ispred sustava
A svijetli zeleno ili žuto.
Svijetli zeleno Otkriveno je vozilo ispred sustava u
istom traku.Svijetli žuto
Udaljenost do vozila ispred postaje
premala ili se drugo vozilo prebrzo
približava.
Upozorenje na sudar sprijeda 3 162.
Ograničivač brzine
L svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Ograničivač brzine je uključen.
Postavljena se brzina prikazuje pored simbola L.
Ograničivač brzine 3 160.
Pomoć za prometne
znakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 168.Otvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.

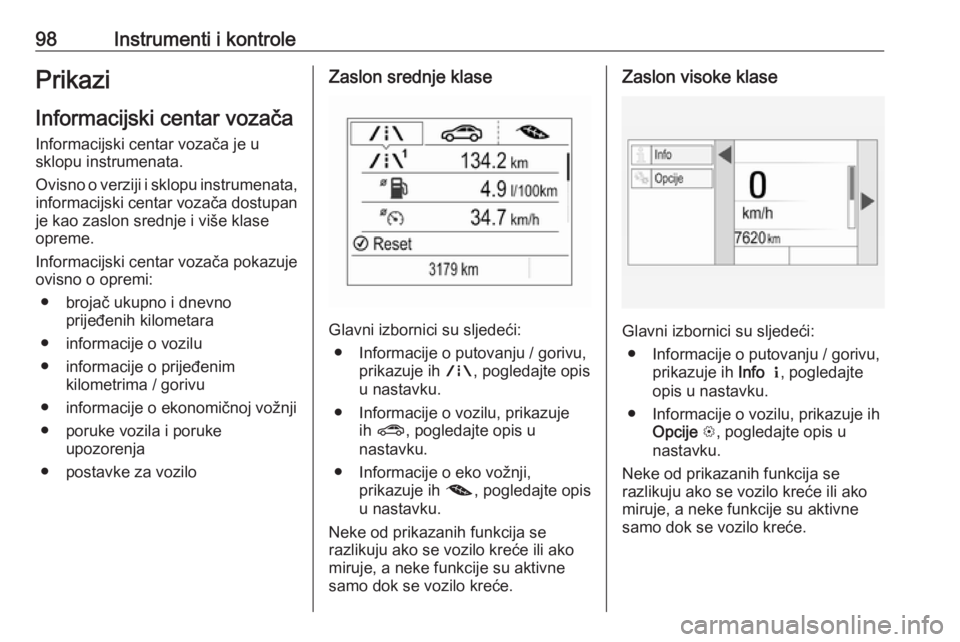

98Instrumenti i kontrolePrikazi
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon srednje i više klase
opreme.
Informacijski centar vozača pokazuje
ovisno o opremi:
● brojač ukupno i dnevno prijeđenih kilometara
● informacije o vozilu
● informacije o prijeđenim kilometrima / gorivu
● informacije o ekonomičnoj vožnji ● poruke vozila i poruke upozorenja
● postavke za voziloZaslon srednje klase
Glavni izbornici su sljedeći: ● Informacije o putovanju / gorivu, prikazuje ih ;, pogledajte opis
u nastavku.
● Informacije o vozilu, prikazuje ih ? , pogledajte opis u
nastavku.
● Informacije o eko vožnji, prikazuje ih @, pogledajte opis
u nastavku.
Neke od prikazanih funkcija se
razlikuju ako se vozilo kreće ili ako
miruje, a neke funkcije su aktivne
samo dok se vozilo kreće.
Zaslon visoke klase
Glavni izbornici su sljedeći:
● Informacije o putovanju / gorivu, prikazuje ih Info Q , pogledajte
opis u nastavku.
● Informacije o vozilu, prikazuje ih Opcije L, pogledajte opis u
nastavku.
Neke od prikazanih funkcija se
razlikuju ako se vozilo kreće ili ako
miruje, a neke funkcije su aktivne
samo dok se vozilo kreće.
