Automašīnas kopšana209Nr.Elektriskā ķēde1Virsbūves elektronisko sistēmu
vadības modulis2Virsbūves elektronisko sistēmu
vadības modulis3Virsbūves elektronisko sistēmu
vadības modulis4Virsbūves elektronisko sistēmu
vadības modulis5Virsbūves elektronisko sistēmu
vadības modulis6Virsbūves elektronisko sistēmu
vadības modulis7Virsbūves elektronisko sistēmu
vadības modulis8Virsbūves elektronisko sistēmu
vadības modulis9Aizdedzes slēdzis10Drošības diagnostikas modulis11Datu saites savienotājs12Klimata kontrole13Bagāžas nodalījuma durvis14Centrālais vārtejas modulis15Brīdinājums par izbraukšanu no
kustības joslas/salona spogulisNr.Elektriskā ķēde16Adaptīvais priekšējais apgai‐
smojums17Stūres statņa bloķētājs18Ultraskaņas novietošanas
sensoru modulis19Virsbūves vadības modulis/ sprieguma regulēšana20Stūre21–22Cigarešu piesmēķētājs/līdz‐
strāvas piederumu elektriskā
kontaktligzda (priekšā)23Cigarešu piesmēķētājs/līdz‐
strāvas piederumu elektriskā
kontaktligzda (viduskonsolē
aizmugurē)24Rezerve25Telemātikas apkopes modulis26Stūres rata apsilde27Instrumentu paneļa bloks/infor‐
mācijas un izklaides sistēma/
papildu sildītāja slēdzis28Piekabes spraudkontaktsNr.Elektriskā ķēde29Displejs/informācijas un
izklaides sistēma30Pārnesumkārbas vadības
modulis31Kontrolmērinstrumentu panelis32Informācijas un izklaides
sistēma33Piekabes spraudkontakts34Pasīvā iekāpšana/pasīvās iedar‐
bināšanas modulis
S/B drošinātāji
Nr.Elektriskā ķēde01Sēdekļu elektriskas regulēšanas
slēdzis02Rezerve03Elektriskie logi priekšā04Elektriskie logi aizmugurē05Loģistikas režīms06Sēdekļu elektriskas regulēšanas slēdzis07Rezerve08Rezerve
Midi drošinātājs

210Automašīnas kopšanaNr.Elektriskā ķēdeM01PTC
Bagāžas nodalījumadrošinātāju bloks
Atrodas aizmugurējā nodalījuma
kreisajā pusē.
Lai piekļūtu drošinātājiem, noņemiet
pārsegu.
Minidrošinātāji
Nr.Elektriskā ķēde1Pastiprinātājs2Pilnpiedziņa3–4–5–6Rezerve7–8Rezerve9Rezerve10Rezerve11–12Rezerve13–14–15Rezerve16–17–18–
S/B drošinātāji

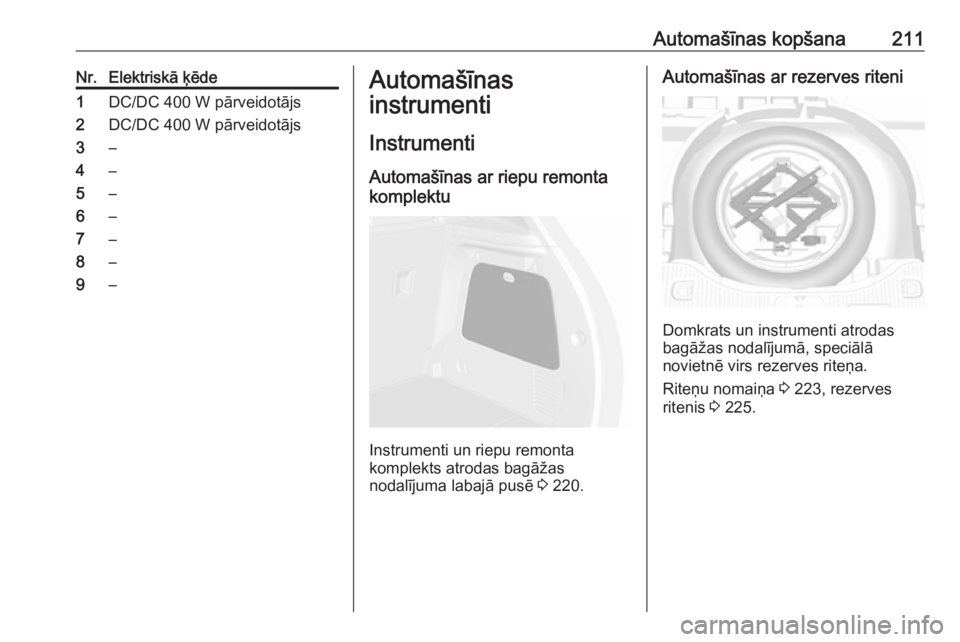

Automašīnas kopšana211Nr.Elektriskā ķēde1DC/DC 400 W pārveidotājs2DC/DC 400 W pārveidotājs3–4–5–6–7–8–9–Automašīnas
instrumenti
Instrumenti Automašīnas ar riepu remonta
komplektu
Instrumenti un riepu remonta
komplekts atrodas bagāžas
nodalījuma labajā pusē 3 220.
Automašīnas ar rezerves riteni
Domkrats un instrumenti atrodas
bagāžas nodalījumā, speciālā
novietnē virs rezerves riteņa.
Riteņu nomaiņa 3 223, rezerves
ritenis 3 225.

212Automašīnas kopšanaRiteņi un riepas
Riepu stāvoklis, riteņu stāvoklis Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Visu izmēru riepas ir atļauts izmantot kā ziemas riepas 3 249.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.Lietojot ziemas riepas, var
pasliktināties vilktspēja uz sausa
ceļa, palielināties riepu radītais
troksnis un samazināties protektora
kalpošanas mūžs. Pēc ziemas riepu
uzstādīšanas pievērsiet uzmanību
automašīnas vadāmībai un
bremzēšanas raksturīpašībām.
Ja lietojat ziemas riepas, noteikti
izmantojiet:
● visiem četriem riteņiem viena un tā paša zīmola riepas ar vienādu
protektora rakstu;
● tikai radiālkorda riepas ar to pašu
izmēru, slodzes diapazonu un
ātruma koeficientu kā rūpnīcā
sākotnēji uzstādītajām riepām.
Ziemas riepas ar tādu pašu ātruma
kategoriju kā rūpnīcā uzstādītajām
riepām var nebūt pieejamas; tas
attiecas uz riepām ar ātruma
kategoriju H, V, W, Y un ZR. Lietojot
ziemas riepas ar zemāku ātruma
kategoriju, nekādā gadījumā
nepārsniedziet riepai maksimāli
pieļaujamo ātrumu.Riepu apzīmējumi
Piemēram, 215/60 R 16 95 H215:riepas platums (mm)60:profila augstums (riepas
augstuma attiecība pret
platumu), procentuāliR:riepas konstrukcija: RadiālaRF:tips: RunFlat16:riteņa diametrs (collās)95:kravnesības indekss,
piemēram, 95 atbilst 690 kgH:ātruma indeksa burts
Ātruma indeksa burts:
Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Izvēlieties riepas, kas ir piemērotas
automašīnas maksimālajam
ātrumam.
Maksimālo ātrumu var sasniegt ar
pašmasu, vadītāja masu (75 kg) un
125 kg kravu. Papildu aprīkojums var
samazināt automašīnas maksimālo
ātrumu.

Automašīnas kopšana213Veiktspēja 3 245.
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienu jāuzstāda tā, lai to griešanās virziens
sakristu ar automašīnas kustības
virzienu. Griešanās virziens ir
norādīts ar simbolu (piemēram, ar
bultiņu) uz riepas sānmalas.
Gaisa spiediens riepās Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Gaisa spiediens riepās 3 249.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreisās vai
labās puses durvju rāmja, ir norādītas
oriģinālā aprīkojuma riepas un
atbilstošais spiediens tajās.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa
riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Nepareizs gaisa spiediens riepās negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzinēja identifikatora kodu. Motora dati 3 243.
2. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 249.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.

214Automašīnas kopšana9Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Atkarība no temperatūras
Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības,
kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām,
kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz 10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiedienakontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātruma robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas atļauja
piedalīties ceļu satiksmē nav spēkā.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centrā.
Vidējas veiktspējas displejs:

Automašīnas kopšana215Atlasiet lapu Gaisa spiediens riepās
vadītāja informācijas centra sadaļā
Vehicle Information Menu
(Automašīnas informācijas
izvēlne) ? 3 104.
Uzlabotas veiktspējas displejs:
Atlasiet lapu Gaisa spiediens riepās
vadītāja informācijas centra izvēlnē
Informācija 3 104.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojuma
veidā, norādot attiecīgo riepu.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Atkarība no temperatūras 3 213.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 101.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 249.
Ja indikators w 60–90 sekundes
mirgo un pēc tam paliek iedegts, ir
radusies sistēmas kļūme.
Konsultējieties ar autoservisa
speciālistiem.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā var būt iedegts
kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc
zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 110.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Rezerves ritenis vai pagaidu (mazizmēra) rezerves ritenis nav
aprīkots ar spiediena sensoriem. Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šajās
riepās. Deg kontrolindikators w.
Gaisa spiediens pārējo trīs riteņu riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi
iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.

216Automašīnas kopšanaJa lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope. Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.
Automašīnas slodzes statuss Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena tabulu 3 249 un atlasiet
piemērotu iestatījumu vadītāja
informācijas centra izvēlnē Tyre Load
(Riepu slodze) , Vehicle Information
Menu (Automašīnas informācijas
izvēlne) 3 104. Šis iestatījums ir
atsauces vērtība riepu spiediena
brīdinājumiem.
Izvēlne Riepu slodze tiek rādīta tikai
tad, ja automašīna stāv un ir ieslēgta stāvbremze. Automašīnās arautomātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .
Vidējas veiktspējas displejs:
Atlasiet lapu Riepu slodze vadītāja
informācijas centra sadaļā Vehicle
Information Menu (Automašīnas
informācijas izvēlne) ? 3 104.
● Light (Apgaismojums)
komfortablam spiedienam, ne vairāk kā trīs cilvēkiem.
● Eco Eco spiedienam, ne vairāk
kā trīs cilvēkiem.
● Max (Maks.) maksimālai slodzei.
Uzlabotas veiktspējas displejs:
Atlasiet lapu Riepu slodze vadītāja
informācijas centra izvēlnē Opcijas
3 104.
● Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā trīs cilvēkiem.
● Eco Eco spiedienam, ne vairāk
kā trīs cilvēkiem.
● Max (Maks.) maksimālai slodzei.
Riepu spiediena sensoru
saskaņošanas process
Katram riepu spiediena sensoram ir
unikāls identifikācijas kods. Pēc
riteņu rotācijas vai visa riteņu
komplekta nomaiņas, kā arī tad, ja ir

Automašīnas kopšana217nomainīts viens vai vairāki riepu
spiediena sensori, identifikācijas
kods ir jāsaskaņo ar jauno riteņa
pozīciju. Riepu spiediena sensoru
saskaņošana ir jāveic arī pēc
rezerves riteņa nomaiņas pret
parasto riteni, kurā ir riepu spiediena sensors.
Darbības kļūmes kontrolindikators w
un brīdinājuma ziņojums nodzisīs
nākamajā aizdedzes ciklā. Sensori
tiek saskaņoti ar riteņu pozīcijām,
izmantojot atkārtotas apgūšanas
instrumentu, šādā secībā: priekšējais
kreisais ritenis, priekšējais labais
ritenis, aizmugurējais labais ritenis,
aizmugurējais kreisais ritenis.
Iedegas pašlaik aktīvajai pozīcijai
atbilstošais pagrieziena rādītājs, līdz
sensors ir saskaņots.
Sazinieties ar autoservisu, lai veiktu
tehnisko apkopi. Pirmā riteņa
pozīcijas saskaņošanai
nepieciešamas divas minūtes, un
visu četru riteņu pozīcijas
saskaņošanai nepieciešamas piecas
minūtes. Ja saskaņošana aizņem
vairāk laika, tā tiek pārtraukta un ir
jāsāk no sākuma.Riepu spiediena sensoru
saskaņošanas process ir šāds:
1. Aktivizējiet stāvbremzi.
2. Ieslēdziet aizdedzi.
3. Automašīnām ar automātisko pārnesumkārbu: ieslēdziet
selektora sviru stāvoklī P.
Automašīnas ar manuālo
pārnesumkārbu: ieslēdziet
neitrālo pārnesumu.
4. Nospiediet MENU uz pagrieziena
rādītāju sviras, lai vadītāja
informācijas centrā atlasītu
Vehicle Information Menu
(Automašīnas informācijas
izvēlne) .
5. Pagrieziet regulēšanas ritenīti, lai ritinātu līdz riepu spiediena
izvēlnei.
Vidējas veiktspējas displejs:
Uzlabotas veiktspējas displejs:
6. Nospiediet SET/CLR, lai sāktu
sensoru saskaņošanu. Tiek
parādīts ziņojums ar prasību
apstiprināt šo procesu.

218Automašīnas kopšana7. Vēlreiz nospiediet SET/CLR, lai
apstiprinātu atlasi. Divreiz atskan
signāltaures signāls, lai
apstiprinātu, ka uztvērējs
darbojas atkārtotas apgūšanas
režīmā.
8. Sāciet ar priekšējo kreiso riteni. 9. Novietojiet atkārtotas apgūšanas instrumentu pret riepas bortu
netālu no ventiļa. Pēc tam
nospiediet pogu, lai aktivizētu
riepu gaisa spiediena sensoru.
Signāltaures īsa ieskanēšanās
apstiprina, ka sensora
identifikācijas kods ir saskaņots ar
šo riepas un riteņa pozīciju.
10. Turpiniet ar priekšējo labo riteni un atkārtojiet 9. punktā aprakstīto
procedūru.
11. Turpiniet ar aizmugurējo labo riteni un atkārtojiet 9. punktā
aprakstīto procedūru.
12. Turpiniet ar aizmugurējo kreiso riteni un atkārtojiet 9. punktā
aprakstīto procedūru. Divreiz
atskan signāltaures signāls,
norādot, ka sensora identifikācijas kods ir saskaņots ar aizmugurējoriteni kreisajā pusē un ka riepu
spiediena sensoru saskaņošana
ir pabeigta.
13. Izslēdziet aizdedzi.
14. Piepūtiet visas četras riepas līdz ieteicamajam spiediena līmenim,
kas norādīts riepu spiediena
informācijas uzlīmē.
15. Nodrošiniet, lai riepu slodzes statuss būtu iestatīts saskaņā ar
atlasīto gaisa spiedienu riepās
3 104.
Protektora rievas dziļums Periodiski pārbaudiet riepu protektora
rievas dziļumu.
Drošības apsvērumu dēļ riepas ir jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).
Drošības apsvērumu dēļ ieteicams,
lai vienas ass pretējo riteņu
protektora rievas dziļuma atšķirības
nepārsniegtu 2 mm.
Likumā atļautais minimālais
protektora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors ir
nodilis līdz kādam no protektora
nodiluma indikatoriem (TWI).
Nodiluma indikatoru atrašanās vietas ir norādītas ar atzīmēm uz riepas
sānmalas.
Ja priekšā riepas ir nodilušas vairāk nekā aizmugurē, samainiet vietām
priekšējos riteņus ar aizmugurējiem.
Pārliecinieties, lai riteņu griešanās
virziens būtu tāds pats kā pirms tam.
Riepas noveco arī tad, ja tās netiek
izmantotas. Mēs iesakām mainīt
riepas reizi sešos gados.
