Istuimet, turvajärjestelmät59Lasten ISOFIX-
turvajärjestelmät
Lasten ISOFIX-turvajärjestelmien
asentaminen ilman pysyvää
ohjainta
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Lasten ISOFIX-turvajärjestelmien
asentaminen pysyvällä ohjaimella
Auto voi olla varustettu kiinnityskaa‐
rien edessä olevilla ohjaimilla lasten
turvaistuimen kiinnityksen tukemi‐
seksi.
Ohjainten peitekannet kääntyvät
taakse automaattisesti, kun lasten
turvaistuin kiinnitetään.
Top-Tether-
kiinnityssilmukat
Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityssilmukkaa.

60Istuimet, turvajärjestelmätTop-Tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Kiinnitä muiden kuin ISOFIX-turvais‐
tuimien kohdalla Top-Tether-hihna
Top-Tether-kiinnityssilmukoihin. Sen
vyön tulee tällöin kulkea pääntuen johdetankojen välistä.
Kiinnitä ISOFIX-turvaistuinten
kohdalla Top-Tether-hihna
Top-Tether-kiinnityssilmukoihin
ISOFIX-kiinnityksen lisäksi. Sen vyön
tulee tällöin kulkea pääntuen johde‐
tankojen välistä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.

Säilytys61SäilytysSäilytystilat................................... 61
Käsinelokero .............................. 61
Mukinpitimet .............................. 61
Etusäilytyslokero .......................62
Säilytyslokero istuimen alla .......62
Keskikonsolin säilytystila ...........63
Takakuljetusjärjestelmä .............63
Tavaratila ..................................... 73
Tavaratilan suoja .......................75
Tavaratilan lattian suojalevy ......75
Kiinnityssilmukat ........................75
Varoituskolmio ........................... 75
Ensiapupakkaus ........................76
Kattotelinejärjestelmä ..................76
Kattoteline ................................. 76
Lastaustietoa ............................... 76Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa vetämällä kahvaa.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa ja keskikonsolin takaosassa.

62Säilytys
Vedä takaistuimen kyynärnojassa
olevasta hihnasta käyttääksesi
takaistuimen mukinpidintä.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero. Avaa vetämällä kahvasta.
Keskikonsolissa on toinen säilytystila.
Avaa painamalla painiketta.
Säilytyslokeroiden kansien tulee olla
kiinni ajon aikana.
Säilytyslokero istuimen alla
Nosta vetolaatikkoa etureunasta ja
vedä se ulos. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.

Säilytys63Keskikonsolin säilytystila
Paina painiketta ja siirrä kantta taak‐
sepäin.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä kolmelle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa yhden
polkupyörän kiinnittämisen auton
lattiaan asennettuun ulos vedettä‐
vään telineeseen. Vielä kaksi polku‐
pyörää voidaan kiinnittää sovitti‐
meen. Muiden esineiden kuljettami‐
nen ei ole sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 60 kg sovittimen ollessa kiinnitettynä ja 30 kg ilman kiinnitettyä
sovitinta. Tämä mahdollistaa sähkö‐
käyttöisen polkupyörän kiinnittämi‐
sen takakuljetusjärjestelmään. Polku‐
pyöräkohtainen maksimikuormitus
sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei
käytetä, se täytyy työntää takaisin
auton lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, auton maavara on
pienempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.

64SäilytysHuomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐ kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.

Säilytys65Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.
Takavalojen kääntäminen ulos
Irrota molemmat tapit ( 1) asentaak‐
sesi takavalot. Vedä takavalot ulos
pitimestä eteenpäin ( 2) ja alas ja
käännä ne sivulle.
Kiinnitä valot uudelleen työntämällä
takavalot telineeseen ( 1) ja asenta‐
malla tapit ( 2) uudelleen.
Pyöräsyvennyksen kääntäminen ulos

66SäilytysIrrota hihna ja käännä pyöräsyvennysulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat
pidinvivut sivulle niin pitkälle kuin ne
menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa ( 1) ja vedä sitä
taaksepäin.
Käännä teline ylös ( 2).
Paina telinettä alas ( 1) ja käännä
kahvaa ( 2) taaksepäin sen lukitsemi‐
seksi.
Paina painiketta ( 1) ja irrota telineen
vasemmanpuoleinen osa ( 2).
Paina painiketta ( 1) ja työnnä telineen
vasen osa oikeanpuoleiseen osaan
( 2 ).

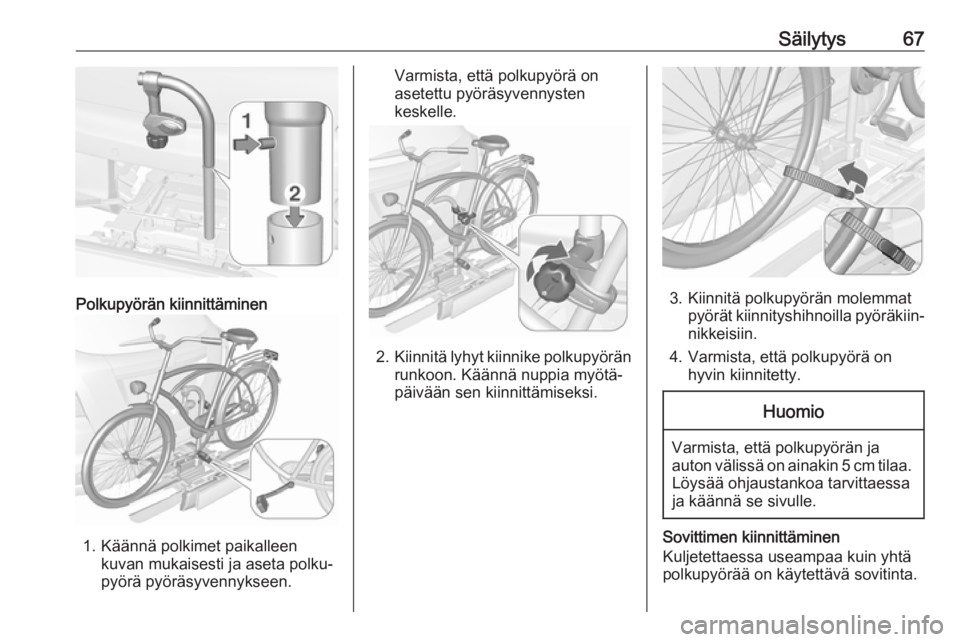

Säilytys67
Polkupyörän kiinnittäminen
1. Käännä polkimet paikalleenkuvan mukaisesti ja aseta polku‐
pyörä pyöräsyvennykseen.
Varmista, että polkupyörä on
asetettu pyöräsyvennysten
keskelle.
2. Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.
3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hyvin kiinnitetty.
Huomio
Varmista, että polkupyörän jaauton välissä on ainakin 5 cm tilaa. Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.

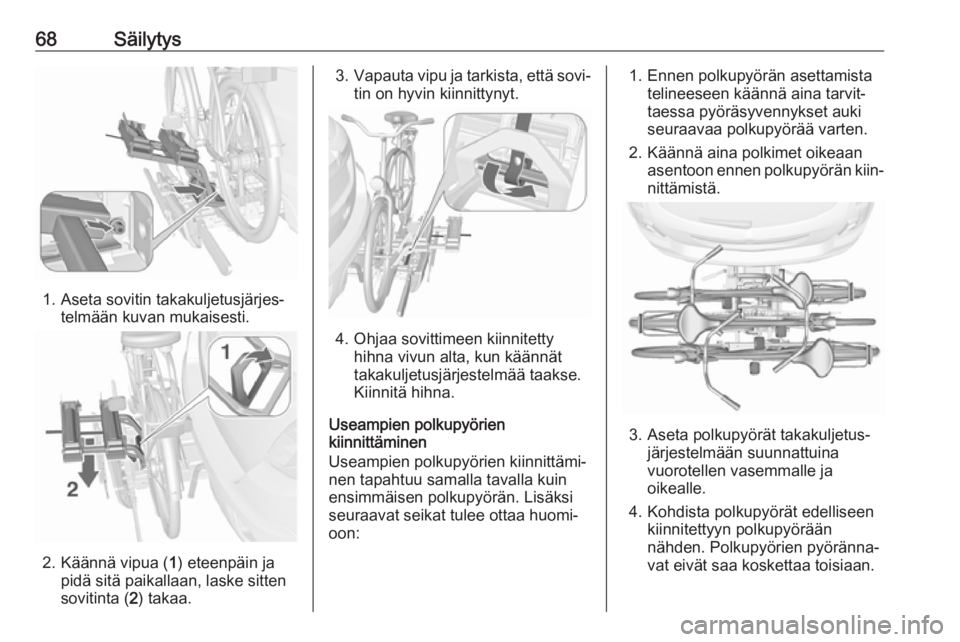

Sovittimen kiinnittäminen
Kuljetettaessa useampaa kuin yhtä
polkupyörää on käytettävä sovitinta.

68Säilytys
1. Aseta sovitin takakuljetusjärjes‐telmään kuvan mukaisesti.
2. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan, laske sitten
sovitinta ( 2) takaa.
3. Vapauta vipu ja tarkista, että sovi‐
tin on hyvin kiinnittynyt.
4. Ohjaa sovittimeen kiinnitetty hihna vivun alta, kun käännät
takakuljetusjärjestelmää taakse.
Kiinnitä hihna.
Useampien polkupyörien
kiinnittäminen
Useampien polkupyörien kiinnittämi‐
nen tapahtuu samalla tavalla kuin
ensimmäisen polkupyörän. Lisäksi
seuraavat seikat tulee ottaa huomi‐
oon:
1. Ennen polkupyörän asettamista telineeseen käännä aina tarvit‐
taessa pyöräsyvennykset auki
seuraavaa polkupyörää varten.
2. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.
3. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina
vuorotellen vasemmalle ja
oikealle.
4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään
nähden. Polkupyörien pyöränna‐
vat eivät saa koskettaa toisiaan.
