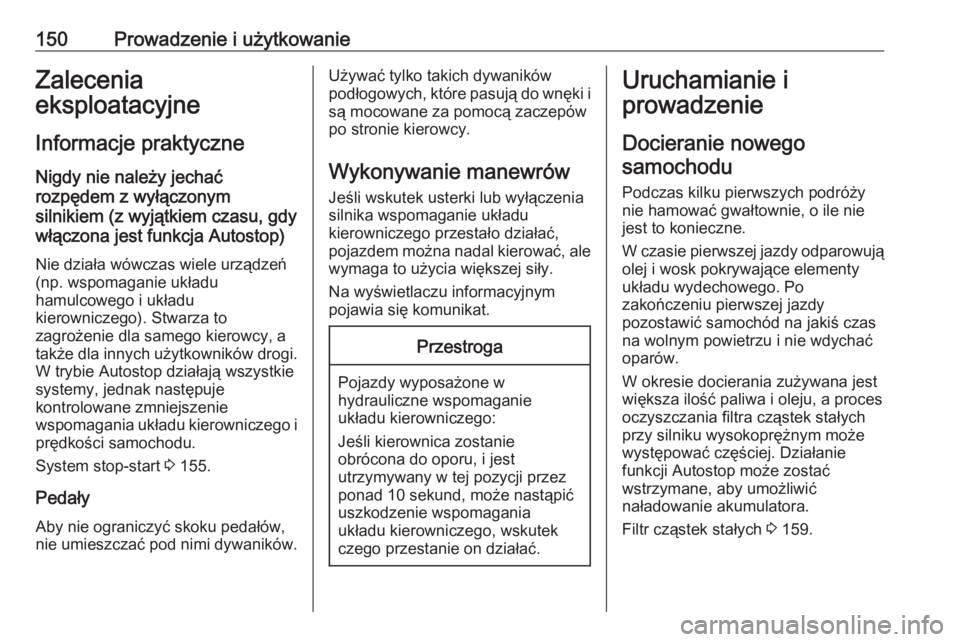

150Prowadzenie i użytkowanieZalecenia
eksploatacyjne
Informacje praktyczneNigdy nie należy jechać
rozpędem z wyłączonym
silnikiem (z wyjątkiem czasu, gdy
włączona jest funkcja Autostop)
Nie działa wówczas wiele urządzeń
(np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
W trybie Autostop działają wszystkie systemy, jednak następuje
kontrolowane zmniejszenie
wspomagania układu kierowniczego i
prędkości samochodu.
System stop-start 3 155.
Pedały
Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.Używać tylko takich dywaników
podłogowych, które pasują do wnęki i są mocowane za pomocą zaczepów
po stronie kierowcy.
Wykonywanie manewrów Jeśli wskutek usterki lub wyłączenia
silnika wspomaganie układu
kierowniczego przestało działać,
pojazdem można nadal kierować, ale wymaga to użycia większej siły.
Na wyświetlaczu informacyjnym
pojawia się komunikat.Przestroga
Pojazdy wyposażone w
hydrauliczne wspomaganie
układu kierowniczego:
Jeśli kierownica zostanie
obrócona do oporu, i jest
utrzymywany w tej pozycji przez
ponad 10 sekund, może nastąpić
uszkodzenie wspomagania
układu kierowniczego, wskutek
czego przestanie on działać.
Uruchamianie i
prowadzenie
Docieranie nowego samochodu
Podczas kilku pierwszych podróży
nie hamować gwałtownie, o ile nie
jest to konieczne.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać oparów.
W okresie docierania zużywana jest
większa ilość paliwa i oleju, a proces
oczyszczania filtra cząstek stałych
przy silniku wysokoprężnym może
występować częściej. Działanie
funkcji Autostop może zostać
wstrzymane, aby umożliwić
naładowanie akumulatora.
Filtr cząstek stałych 3 159.

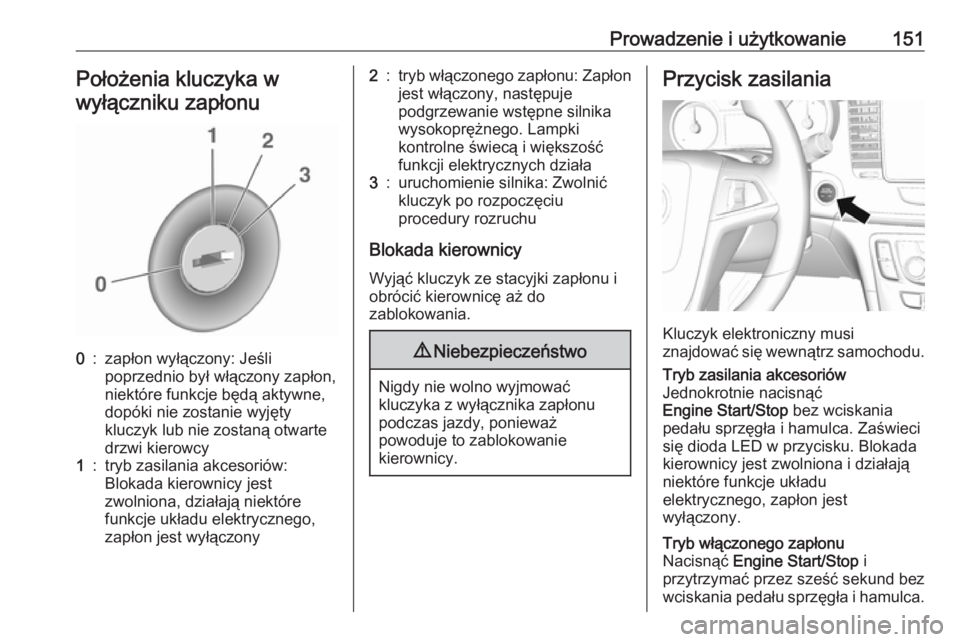

Prowadzenie i użytkowanie151Położenia kluczyka wwyłączniku zapłonu0:zapłon wyłączony: Jeśli
poprzednio był włączony zapłon,
niektóre funkcje będą aktywne,
dopóki nie zostanie wyjęty
kluczyk lub nie zostaną otwarte
drzwi kierowcy1:tryb zasilania akcesoriów:
Blokada kierownicy jest
zwolniona, działają niektóre
funkcje układu elektrycznego,
zapłon jest wyłączony2:tryb włączonego zapłonu: Zapłon
jest włączony, następuje
podgrzewanie wstępne silnika
wysokoprężnego. Lampki
kontrolne świecą i większość
funkcji elektrycznych działa3:uruchomienie silnika: Zwolnić
kluczyk po rozpoczęciu
procedury rozruchu
Blokada kierownicy
Wyjąć kluczyk ze stacyjki zapłonu i
obrócić kierownicę aż do
zablokowania.
9 Niebezpieczeństwo
Nigdy nie wolno wyjmować
kluczyka z wyłącznika zapłonu
podczas jazdy, ponieważ
powoduje to zablokowanie
kierownicy.
Przycisk zasilania
Kluczyk elektroniczny musi
znajdować się wewnątrz samochodu.
Tryb zasilania akcesoriów
Jednokrotnie nacisnąć
Engine Start/Stop bez wciskania
pedału sprzęgła i hamulca. Zaświeci
się dioda LED w przycisku. Blokada
kierownicy jest zwolniona i działają
niektóre funkcje układu
elektrycznego, zapłon jest
wyłączony.Tryb włączonego zapłonu
Nacisnąć Engine Start/Stop i
przytrzymać przez sześć sekund bez wciskania pedału sprzęgła i hamulca.

152Prowadzenie i użytkowanieZielona dioda LED w przycisku
świeci, następuje podgrzewanie
wstępne silnika wysokoprężnego.
Lampki kontrolne świecą i większość
funkcji elektrycznych działa.Uruchomienie silnika
Wcisnąć pedał sprzęgła (manualna
skrzynia biegów) lub pedał hamulca
(automatyczna skrzynia biegów) i
nacisnąć jeszcze raz
Engine Start/Stop . Zwolnić przycisk
po rozpoczęciu procedury rozruchu.Zapłon wyłączony
Krótko nacisnąć Engine Start/Stop w
każdym trybie lub przy pracującym silniku i zatrzymanym pojeździe. Jeśli
poprzednio był włączony zapłon,
niektóre funkcje będą aktywne,
dopóki nie zostaną otwarte drzwi
kierowcy.Awaryjne wyłączenie podczas jazdy
Nacisnąć Engine Start/Stop na dłużej
niż dwie sekundy lub krótko dwa razy w ciągu pięciu sekund 3 153.Blokada kierownicy
Blokada kierownicy uaktywnia się
automatycznie, gdy:
● Pojazd nie porusza się.
● Został wyłączony zapłon.
● Drzwi kierowcy są otwarte.
Aby zwolnić blokadę kierownicy,
otworzyć i zamknąć drzwi kierowcy oraz włączyć tryb zasilania
akcesoriów lub bezpośrednio
uruchomić silnik.9 Ostrzeżenie
W przypadku rozładowania
akumulatora nie można zwolnić
blokady kolumny kierownicy, w
związku z czym zabronione jest
holowanie samochodu, a także
uruchamianie go przez holowanie
lub za pomocą przewodów
rozruchowych.
Obsługa pojazdów z układem
elektronicznego kluczyka w razie
awarii
W przypadku usterki kluczyka
elektronicznego lub rozładowania
baterii kluczyka elektronicznego, przy
próbie uruchomienia silnika na
wyświetlaczu informacyjnym
kierowcy może pojawić się Nie
wykryto pilota (kluczyka) lub Wymień
baterię w pilocie (kluczyku) .
1. Umieścić kluczyk elektroniczny w
przednim uchwycie na napoje w
konsoli środkowej. Kierując się
ilustracją, umieścić elektroniczny
kluczyk w miejscu na nadajnik

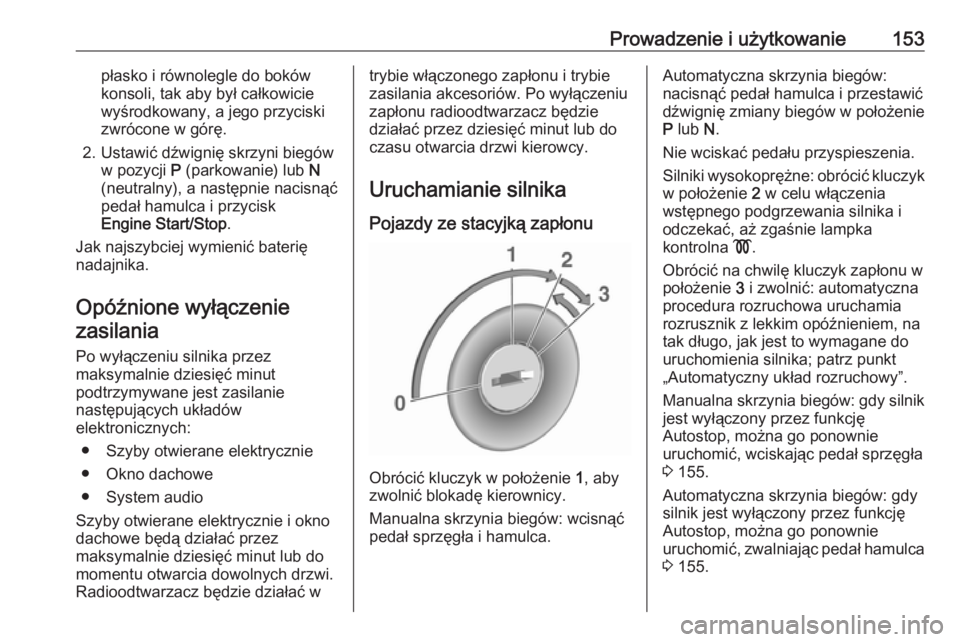

Prowadzenie i użytkowanie153płasko i równolegle do boków
konsoli, tak aby był całkowicie
wyśrodkowany, a jego przyciski
zwrócone w górę.
2. Ustawić dźwignię skrzyni biegów w pozycji P (parkowanie) lub N
(neutralny), a następnie nacisnąć
pedał hamulca i przycisk
Engine Start/Stop .
Jak najszybciej wymienić baterię
nadajnika.
Opóźnione wyłączenie
zasilania
Po wyłączeniu silnika przez
maksymalnie dziesięć minut
podtrzymywane jest zasilanie
następujących układów
elektronicznych:
● Szyby otwierane elektrycznie● Okno dachowe
● System audio
Szyby otwierane elektrycznie i okno
dachowe będą działać przez
maksymalnie dziesięć minut lub do
momentu otwarcia dowolnych drzwi.
Radioodtwarzacz będzie działać wtrybie włączonego zapłonu i trybie
zasilania akcesoriów. Po wyłączeniu
zapłonu radioodtwarzacz będzie
działać przez dziesięć minut lub do
czasu otwarcia drzwi kierowcy.
Uruchamianie silnika
Pojazdy ze stacyjką zapłonu
Obrócić kluczyk w położenie 1, aby
zwolnić blokadę kierownicy.
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła i hamulca.
Automatyczna skrzynia biegów:
nacisnąć pedał hamulca i przestawić
dźwignię zmiany biegów w położenie
P lub N.
Nie wciskać pedału przyspieszenia.
Silniki wysokoprężne: obrócić kluczyk
w położenie 2 w celu włączenia
wstępnego podgrzewania silnika i
odczekać, aż zgaśnie lampka
kontrolna !.
Obrócić na chwilę kluczyk zapłonu w
położenie 3 i zwolnić: automatyczna
procedura rozruchowa uruchamia
rozrusznik z lekkim opóźnieniem, na
tak długo, jak jest to wymagane do
uruchomienia silnika; patrz punkt
„Automatyczny układ rozruchowy”.
Manualna skrzynia biegów: gdy silnik jest wyłączony przez funkcję
Autostop, można go ponownie
uruchomić, wciskając pedał sprzęgła
3 155.
Automatyczna skrzynia biegów: gdy
silnik jest wyłączony przez funkcję
Autostop, można go ponownie
uruchomić, zwalniając pedał hamulca
3 155.

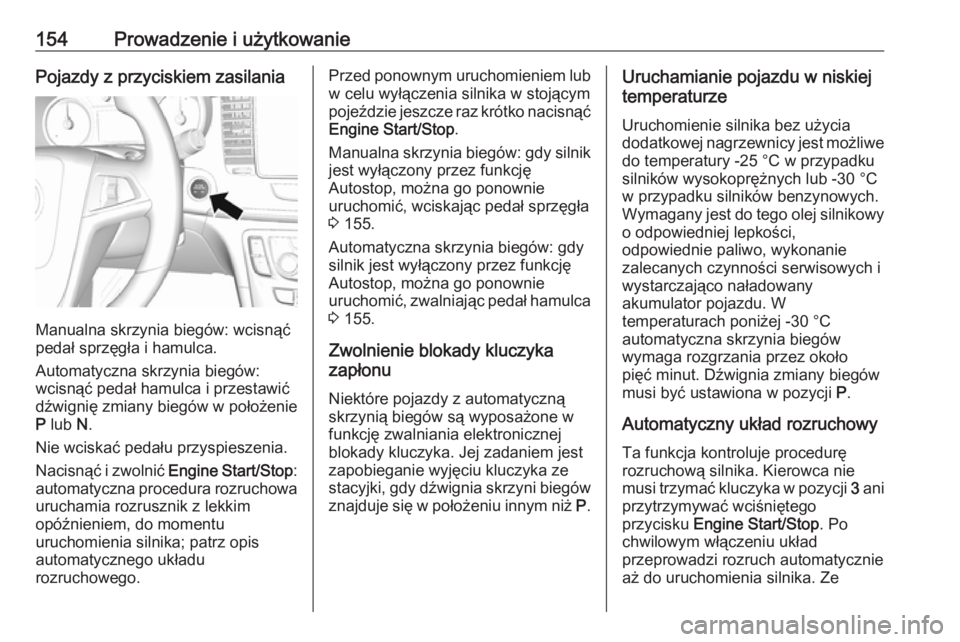

154Prowadzenie i użytkowaniePojazdy z przyciskiem zasilania
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła i hamulca.
Automatyczna skrzynia biegów:
wcisnąć pedał hamulca i przestawić dźwignię zmiany biegów w położenie
P lub N.
Nie wciskać pedału przyspieszenia.
Nacisnąć i zwolnić Engine Start/Stop:
automatyczna procedura rozruchowa
uruchamia rozrusznik z lekkim
opóźnieniem, do momentu
uruchomienia silnika; patrz opis
automatycznego układu
rozruchowego.
Przed ponownym uruchomieniem lub
w celu wyłączenia silnika w stojącym pojeździe jeszcze raz krótko nacisnąć Engine Start/Stop .
Manualna skrzynia biegów: gdy silnik
jest wyłączony przez funkcję
Autostop, można go ponownie
uruchomić, wciskając pedał sprzęgła
3 155.
Automatyczna skrzynia biegów: gdy
silnik jest wyłączony przez funkcję
Autostop, można go ponownie
uruchomić, zwalniając pedał hamulca
3 155.
Zwolnienie blokady kluczyka
zapłonu
Niektóre pojazdy z automatyczną
skrzynią biegów są wyposażone w
funkcję zwalniania elektronicznej
blokady kluczyka. Jej zadaniem jest
zapobieganie wyjęciu kluczyka ze
stacyjki, gdy dźwignia skrzyni biegów
znajduje się w położeniu innym niż P.Uruchamianie pojazdu w niskiej
temperaturze
Uruchomienie silnika bez użycia
dodatkowej nagrzewnicy jest możliwe do temperatury -25 °С w przypadku
silników wysokoprężnych lub -30 °C
w przypadku silników benzynowych.
Wymagany jest do tego olej silnikowy
o odpowiedniej lepkości,
odpowiednie paliwo, wykonanie
zalecanych czynności serwisowych i wystarczająco naładowany
akumulator pojazdu. W
temperaturach poniżej -30 °C
automatyczna skrzynia biegów
wymaga rozgrzania przez około
pięć minut. Dźwignia zmiany biegów
musi być ustawiona w pozycji P.
Automatyczny układ rozruchowy Ta funkcja kontroluje procedurę
rozruchową silnika. Kierowca nie
musi trzymać kluczyka w pozycji 3 ani
przytrzymywać wciśniętego
przycisku Engine Start/Stop . Po
chwilowym włączeniu układ
przeprowadzi rozruch automatycznie
aż do uruchomienia silnika. Ze

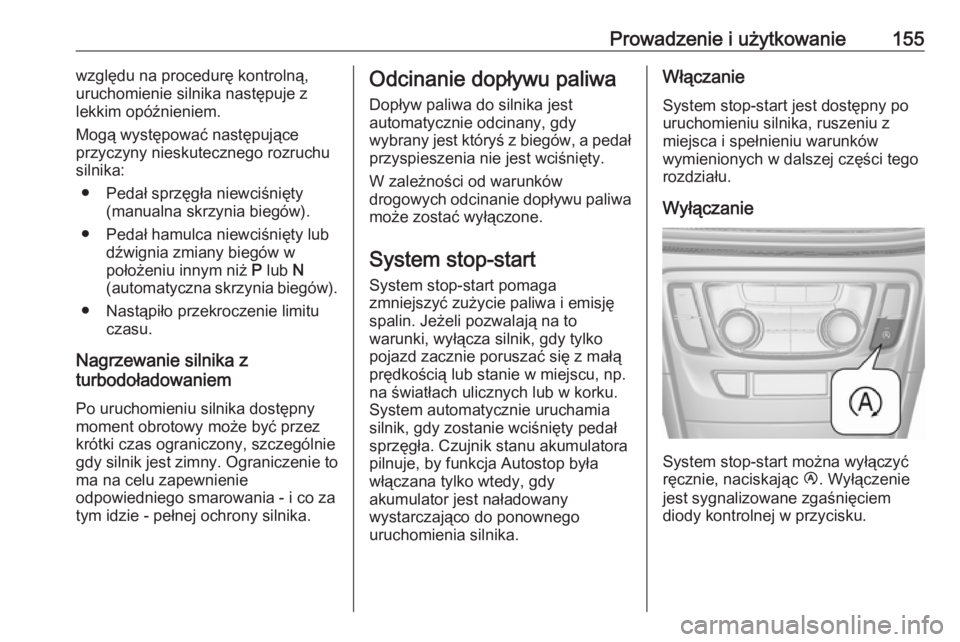

Prowadzenie i użytkowanie155względu na procedurę kontrolną,
uruchomienie silnika następuje z
lekkim opóźnieniem.
Mogą występować następujące
przyczyny nieskutecznego rozruchu
silnika:
● Pedał sprzęgła niewciśnięty (manualna skrzynia biegów).
● Pedał hamulca niewciśnięty lub dźwignia zmiany biegów w
położeniu innym niż P lub N
(automatyczna skrzynia biegów).
● Nastąpiło przekroczenie limitu czasu.
Nagrzewanie silnika z
turbodoładowaniem
Po uruchomieniu silnika dostępny
moment obrotowy może być przez
krótki czas ograniczony, szczególnie
gdy silnik jest zimny. Ograniczenie to ma na celu zapewnienie
odpowiedniego smarowania - i co za
tym idzie - pełnej ochrony silnika.Odcinanie dopływu paliwa
Dopływ paliwa do silnika jest
automatycznie odcinany, gdy
wybrany jest któryś z biegów, a pedał przyspieszenia nie jest wciśnięty.
W zależności od warunków
drogowych odcinanie dopływu paliwa może zostać wyłączone.
System stop-start System stop-start pomaga
zmniejszyć zużycie paliwa i emisję
spalin. Jeżeli pozwalają na to
warunki, wyłącza silnik, gdy tylko
pojazd zacznie poruszać się z małą
prędkością lub stanie w miejscu, np.
na światłach ulicznych lub w korku.
System automatycznie uruchamia
silnik, gdy zostanie wciśnięty pedał
sprzęgła. Czujnik stanu akumulatora
pilnuje, by funkcja Autostop była
włączana tylko wtedy, gdy
akumulator jest naładowany
wystarczająco do ponownego
uruchomienia silnika.Włączanie
System stop-start jest dostępny pouruchomieniu silnika, ruszeniu z
miejsca i spełnieniu warunków
wymienionych w dalszej części tego
rozdziału.
Wyłączanie
System stop-start można wyłączyć
ręcznie, naciskając Ï. Wyłączenie
jest sygnalizowane zgaśnięciem
diody kontrolnej w przycisku.

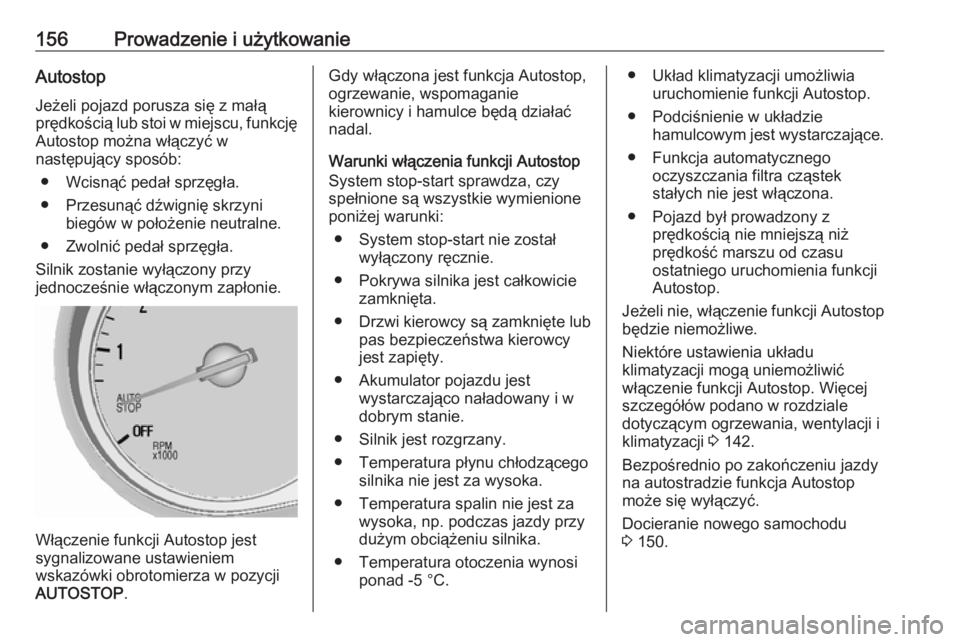

156Prowadzenie i użytkowanieAutostop
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Przesunąć dźwignię skrzyni biegów w położenie neutralne.
● Zwolnić pedał sprzęgła.
Silnik zostanie wyłączony przy
jednocześnie włączonym zapłonie.
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
Gdy włączona jest funkcja Autostop,
ogrzewanie, wspomaganie
kierownicy i hamulce będą działać
nadal.
Warunki włączenia funkcji Autostop
System stop-start sprawdza, czy
spełnione są wszystkie wymienione
poniżej warunki:
● System stop-start nie został wyłączony ręcznie.
● Pokrywa silnika jest całkowicie zamknięta.
● Drzwi kierowcy są zamknięte lub pas bezpieczeństwa kierowcy
jest zapięty.
● Akumulator pojazdu jest wystarczająco naładowany i w
dobrym stanie.
● Silnik jest rozgrzany.
● Temperatura płynu chłodzącego silnika nie jest za wysoka.
● Temperatura spalin nie jest za wysoka, np. podczas jazdy przy
dużym obciążeniu silnika.
● Temperatura otoczenia wynosi ponad -5 °C.● Układ klimatyzacji umożliwiauruchomienie funkcji Autostop.
● Podciśnienie w układzie hamulcowym jest wystarczające.
● Funkcja automatycznego oczyszczania filtra cząstek
stałych nie jest włączona.
● Pojazd był prowadzony z prędkością nie mniejszą niż
prędkość marszu od czasu
ostatniego uruchomienia funkcji
Autostop.
Jeżeli nie, włączenie funkcji Autostop
będzie niemożliwe.
Niektóre ustawienia układu
klimatyzacji mogą uniemożliwić
włączenie funkcji Autostop. Więcej
szczegółów podano w rozdziale
dotyczącym ogrzewania, wentylacji i
klimatyzacji 3 142.
Bezpośrednio po zakończeniu jazdy
na autostradzie funkcja Autostop może się wyłączyć.
Docieranie nowego samochodu
3 150.

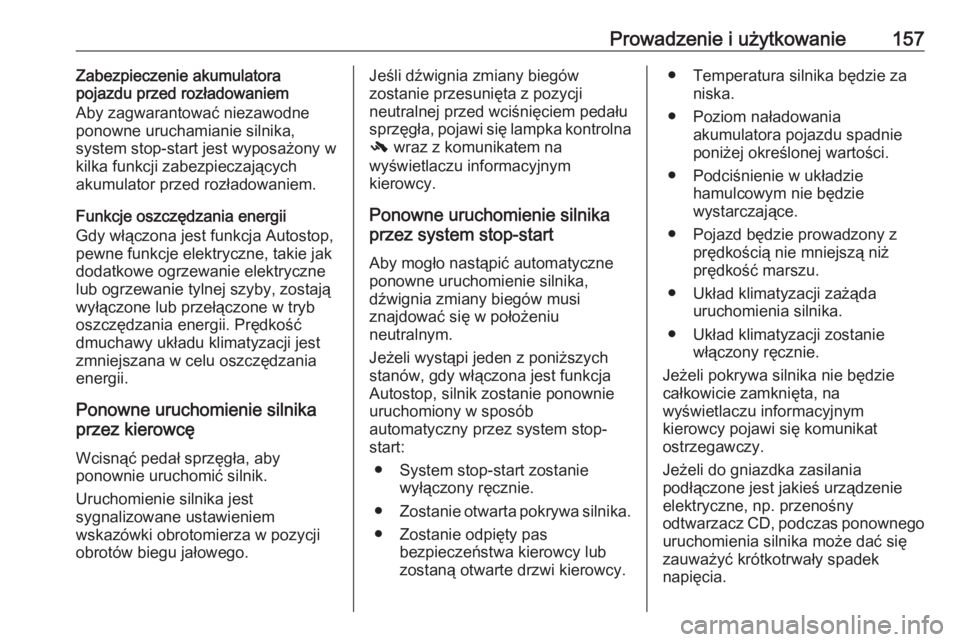

Prowadzenie i użytkowanie157Zabezpieczenie akumulatora
pojazdu przed rozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start jest wyposażony w
kilka funkcji zabezpieczających
akumulator przed rozładowaniem.
Funkcje oszczędzania energii
Gdy włączona jest funkcja Autostop,
pewne funkcje elektryczne, takie jak dodatkowe ogrzewanie elektryczne
lub ogrzewanie tylnej szyby, zostają
wyłączone lub przełączone w tryb oszczędzania energii. Prędkość
dmuchawy układu klimatyzacji jest
zmniejszana w celu oszczędzania
energii.
Ponowne uruchomienie silnika przez kierowcę
Wcisnąć pedał sprzęgła, aby
ponownie uruchomić silnik.
Uruchomienie silnika jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
obrotów biegu jałowego.Jeśli dźwignia zmiany biegów
zostanie przesunięta z pozycji
neutralnej przed wciśnięciem pedału
sprzęgła, pojawi się lampka kontrolna
- wraz z komunikatem na
wyświetlaczu informacyjnym
kierowcy.
Ponowne uruchomienie silnika
przez system stop-start
Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.
Jeżeli wystąpi jeden z poniższych
stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny przez system stop- start:
● System stop-start zostanie wyłączony ręcznie.
● Zostanie otwarta pokrywa silnika.
● Zostanie odpięty pas bezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy.● Temperatura silnika będzie za niska.
● Poziom naładowania akumulatora pojazdu spadnie
poniżej określonej wartości.
● Podciśnienie w układzie hamulcowym nie będzie
wystarczające.
● Pojazd będzie prowadzony z prędkością nie mniejszą niż
prędkość marszu.
● Układ klimatyzacji zażąda uruchomienia silnika.
● Układ klimatyzacji zostanie włączony ręcznie.
Jeżeli pokrywa silnika nie będzie
całkowicie zamknięta, na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie
elektryczne, np. przenośny
odtwarzacz CD, podczas ponownego
uruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.

Prowadzenie i użytkowanie165Manualna skrzynia
biegów
W celu włączenia biegu wstecznego,
po zatrzymaniu pojazdu nacisnąć
pedał sprzęgła, wcisnąć przycisk
zwalniający znajdujący się na dźwigni
zmiany biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 103.
System stop-start 3 155.
Układy jezdne
Napęd na wszystkie koła Napęd na wszystkie koła (AWD)
polepsza właściwości jezdne oraz
stabilność pojazdu i pomaga
osiągnąć najlepszą możliwą
przyczepność niezależnie od
nawierzchni drogi. Układ ten jest
zawsze włączony i nie można go
wyłączyć.
Moment obrotowy jest płynnie
rozdzielany między koła osi przedniej
i tylnej, odpowiednio do warunków
jazdy. Moment obrotowy jest
dodatkowo rozdzielany między koła
tylne zależnie od rodzaju
nawierzchni.
Dla uzyskania optymalnej wydajności układu, opony wszystkich kół
powinny mieć taki sam stopień
zużycia.
Jeśli używane jest dojazdowe koło
zapasowe, układ AWD zostaje
automatycznie wyłączony.
W przypadku nadmiernego poślizgu
kół układ AWD również jest
tymczasowo wyłączany w celu

168Prowadzenie i użytkowaniePo zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
System Hill Start Assist nie jest
aktywny w trybie Autostop.
System stop-start 3 155.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy
(ESC) 3 169.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Układ TC jest aktywny po każdym
uruchomieniu silnika, gdy tylko
zgaśnie lampka kontrolna b.
Zadziałanie układu TC jest
sygnalizowane miganiem lampki b.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na
drodze.
Lampka kontrolna b 3 104.
Wyłączanie
