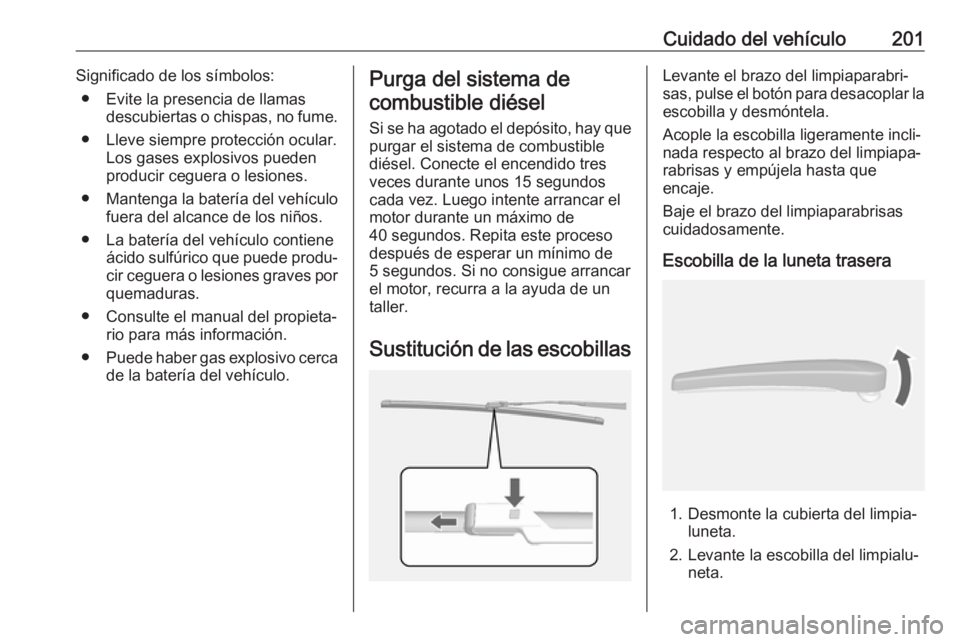

Cuidado del vehículo201Significado de los símbolos:● Evite la presencia de llamas descubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
producir ceguera o lesiones.
● Mantenga la batería del vehículo
fuera del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐
cir ceguera o lesiones graves por quemaduras.
● Consulte el manual del propieta‐ rio para más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay quepurgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
5 segundos. Si no consigue arrancar el motor, recurra a la ayuda de un
taller.
Sustitución de las escobillasLevante el brazo del limpiaparabri‐
sas, pulse el botón para desacoplar la
escobilla y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
1. Desmonte la cubierta del limpia‐ luneta.
2. Levante la escobilla del limpialu‐ neta.

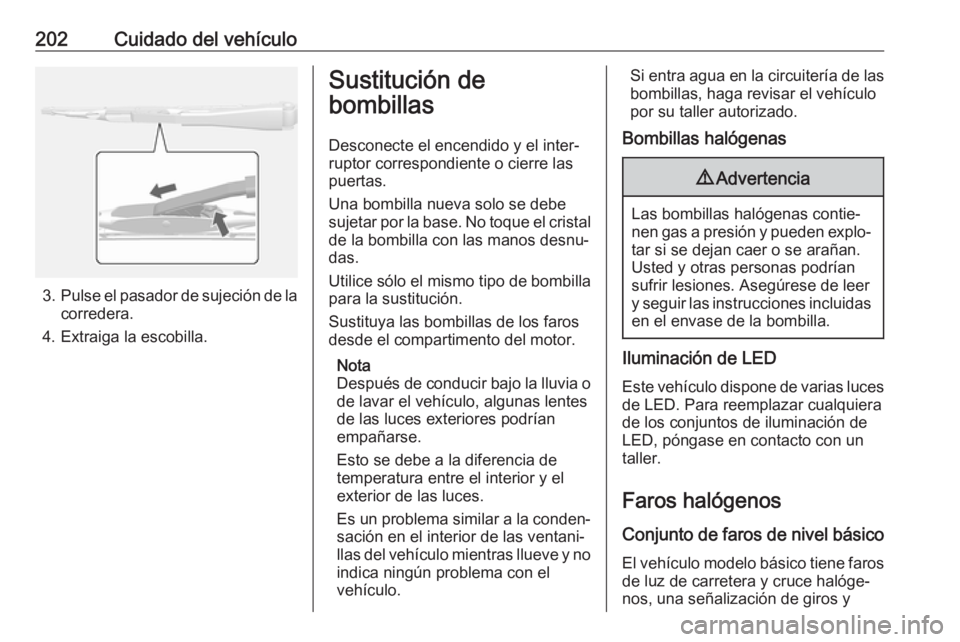

202Cuidado del vehículo
3.Pulse el pasador de sujeción de la
corredera.
4. Extraiga la escobilla.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Nota
Después de conducir bajo la lluvia o de lavar el vehículo, algunas lentes
de las luces exteriores podrían
empañarse.
Esto se debe a la diferencia de
temperatura entre el interior y el
exterior de las luces.
Es un problema similar a la conden‐
sación en el interior de las ventani‐
llas del vehículo mientras llueve y no
indica ningún problema con el
vehículo.Si entra agua en la circuitería de las bombillas, haga revisar el vehículo
por su taller autorizado.
Bombillas halógenas9 Advertencia
Las bombillas halógenas contie‐
nen gas a presión y pueden explo‐ tar si se dejan caer o se arañan.
Usted y otras personas podrían
sufrir lesiones. Asegúrese de leer
y seguir las instrucciones incluidas
en el envase de la bombilla.
Iluminación de LED
Este vehículo dispone de varias luces
de LED. Para reemplazar cualquiera
de los conjuntos de iluminación de
LED, póngase en contacto con un
taller.
Faros halógenos Conjunto de faros de nivel básico
El vehículo modelo básico tiene faros
de luz de carretera y cruce halóge‐
nos, una señalización de giros y

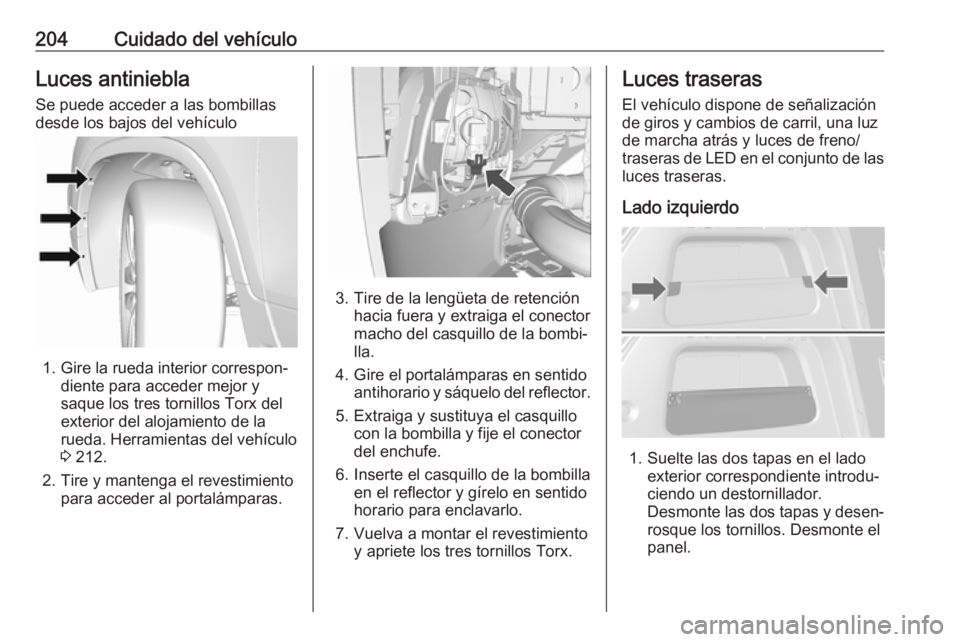

204Cuidado del vehículoLuces antinieblaSe puede acceder a las bombillas
desde los bajos del vehículo
1. Gire la rueda interior correspon‐ diente para acceder mejor y
saque los tres tornillos Torx del
exterior del alojamiento de la
rueda. Herramientas del vehículo
3 212.
2. Tire y mantenga el revestimiento para acceder al portalámparas.
3. Tire de la lengüeta de retenciónhacia fuera y extraiga el conectormacho del casquillo de la bombi‐
lla.
4. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
5. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
6. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
7. Vuelva a montar el revestimiento y apriete los tres tornillos Torx.
Luces traseras
El vehículo dispone de señalización
de giros y cambios de carril, una luz
de marcha atrás y luces de freno/
traseras de LED en el conjunto de las
luces traseras.
Lado izquierdo
1. Suelte las dos tapas en el lado exterior correspondiente introdu‐
ciendo un destornillador.
Desmonte las dos tapas y desen‐
rosque los tornillos. Desmonte el
panel.

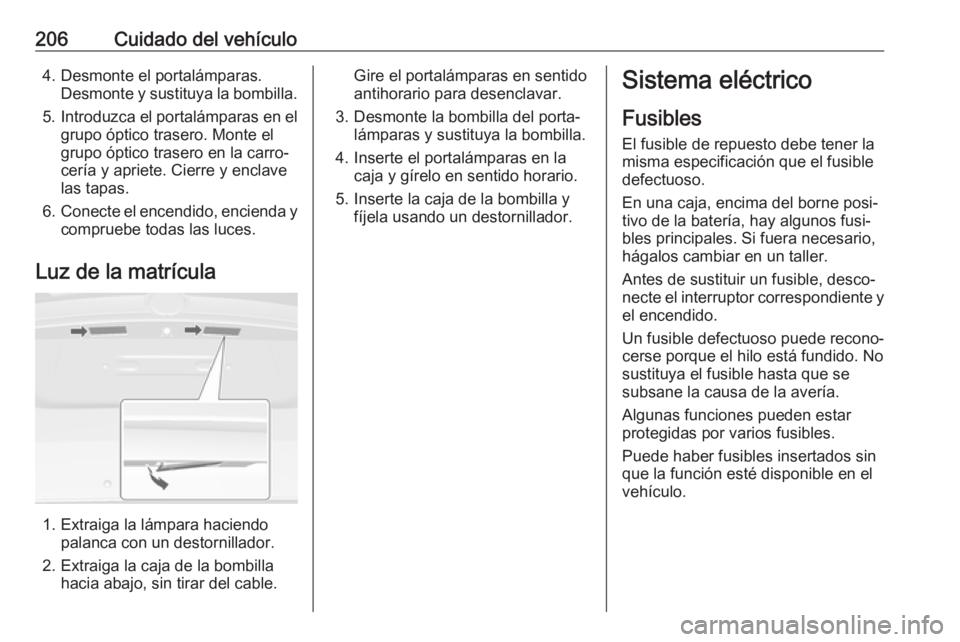

206Cuidado del vehículo4. Desmonte el portalámparas.Desmonte y sustituya la bombilla.
5. Introduzca el portalámparas en el
grupo óptico trasero. Monte el
grupo óptico trasero en la carro‐
cería y apriete. Cierre y enclave
las tapas.
6. Conecte el encendido, encienda y
compruebe todas las luces.
Luz de la matrícula
1. Extraiga la lámpara haciendo palanca con un destornillador.
2. Extraiga la caja de la bombilla hacia abajo, sin tirar del cable.
Gire el portalámparas en sentido
antihorario para desenclavar.
3. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
4. Inserte el portalámparas en la caja y gírelo en sentido horario.
5. Inserte la caja de la bombilla y fíjela usando un destornillador.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
En una caja, encima del borne posi‐
tivo de la batería, hay algunos fusi‐ bles principales. Si fuera necesario,
hágalos cambiar en un taller.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

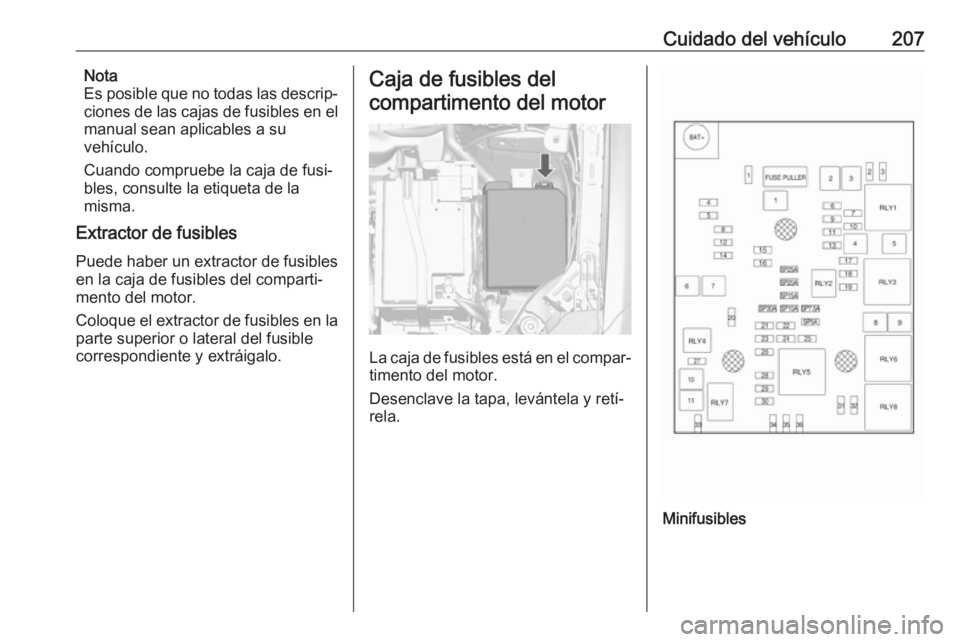

Cuidado del vehículo207Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles en el
manual sean aplicables a su
vehículo.
Cuando compruebe la caja de fusi‐
bles, consulte la etiqueta de la
misma.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la parte superior o lateral del fusible
correspondiente y extráigalo.Caja de fusibles del
compartimento del motor
La caja de fusibles está en el compar‐ timento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Minifusibles

208Cuidado del vehículoN.ºCircuito1Techo solar2Interruptor del retrovisor exte‐
rior/Sensor de lluvia/Elevalunas
eléctrico DRV3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7Bloqueo de la columna de la
dirección8Módulo de control del cambio9–10Cámara retrovisora/Espejo
retrovisor interior/Interruptor de
faros/Faro11Limpialuneta trasero12Luneta térmica trasera13Asiento, apoyo lumbarN.ºCircuito14Retrovisores exteriores
térmicos15Módulo LPG/Módulo de control
del sistema de combustible16Calefacción de asiento17Módulo de control de la transmi‐ sión R/C/Bomba de agua/Cale‐
factor auxiliar18Módulo de control del motor R/C19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de inyección/Inyectores24Bomba del lavaparabrisas25Actuador del faro26Sensores de control del motor27–28El encendidoN.ºCircuito29El encendido 1/230Sistema de escape31Luz de carretera izquierda32Luz de carretera derecha33Módulo de control del motor34Bocina35Sistema de aire acondicionado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Módulo de alimentación4Terminal de alimentación de la
caja de fusibles del tablero de
instrumentos5–

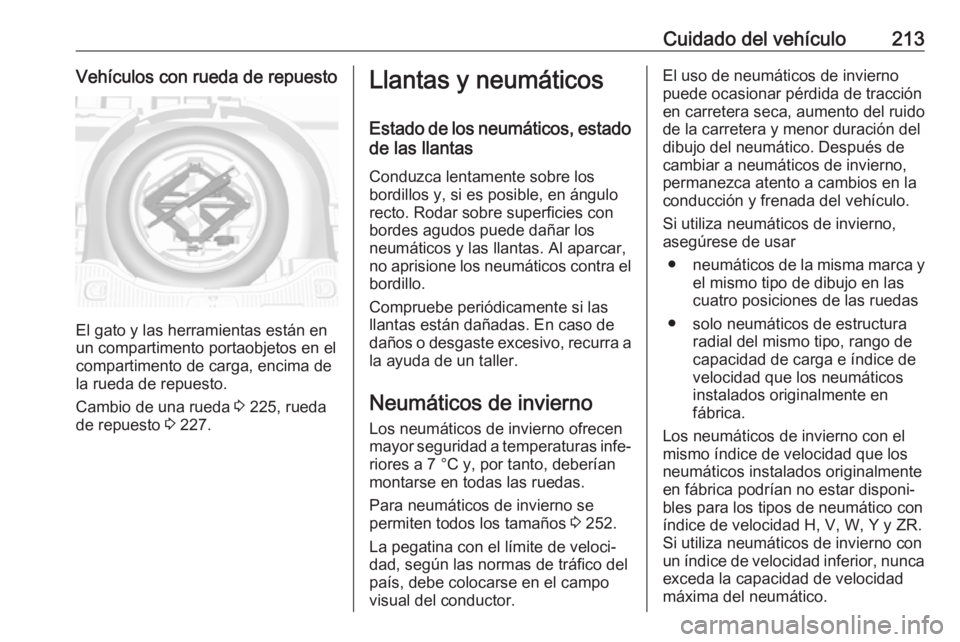

Cuidado del vehículo213Vehículos con rueda de repuesto
El gato y las herramientas están en
un compartimento portaobjetos en el
compartimento de carga, encima de la rueda de repuesto.
Cambio de una rueda 3 225, rueda
de repuesto 3 227.
Llantas y neumáticos
Estado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
Para neumáticos de invierno se
permiten todos los tamaños 3 252.
La pegatina con el límite de veloci‐ dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.El uso de neumáticos de invierno puede ocasionar pérdida de tracción
en carretera seca, aumento del ruido
de la carretera y menor duración del
dibujo del neumático. Después de
cambiar a neumáticos de invierno,
permanezca atento a cambios en la
conducción y frenada del vehículo.
Si utiliza neumáticos de invierno,
asegúrese de usar
● neumáticos de la misma marca y
el mismo tipo de dibujo en las cuatro posiciones de las ruedas
● solo neumáticos de estructura radial del mismo tipo, rango de
capacidad de carga e índice de
velocidad que los neumáticos
instalados originalmente en
fábrica.
Los neumáticos de invierno con el
mismo índice de velocidad que los
neumáticos instalados originalmente
en fábrica podrían no estar disponi‐
bles para los tipos de neumático con índice de velocidad H, V, W, Y y ZR.
Si utiliza neumáticos de invierno con un índice de velocidad inferior, nunca
exceda la capacidad de velocidad máxima del neumático.

214Cuidado del vehículoDesignaciones de losneumáticos
P. ej., 215/60 R 16 95 H215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la
anchura), en porcentajeR:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐
das95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 248.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección derodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Presión de los neumáticos 3 252.
La etiqueta de información de presión de los neumáticos, situada en el
marco de la puerta izquierda o dere‐
cha, indica los neumáticos equipados originalmente y las presiones corres‐pondientes.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐ cables a neumáticos de verano y deinvierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.

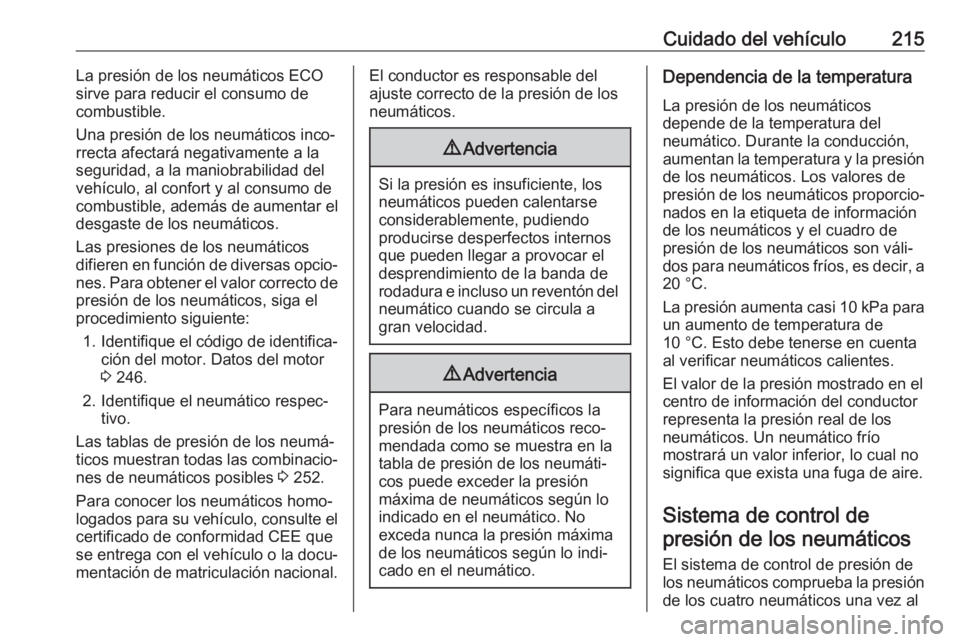

Cuidado del vehículo215La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 246.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 252.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Dependencia de la temperatura
La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐ nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión
de los cuatro neumáticos una vez al

216Cuidado del vehículominuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
centro de información del conductor.
Pantalla de gama media:
Seleccione la página Presión de los
neumáticos en Menú de información
del vehículo ? en el centro de infor‐
mación del conductor 3 105.
Pantalla de gama alta:Seleccione la página Presión de los
neumáticos en el menú Info en el
centro de información del conductor
3 105.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el centro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 214.
