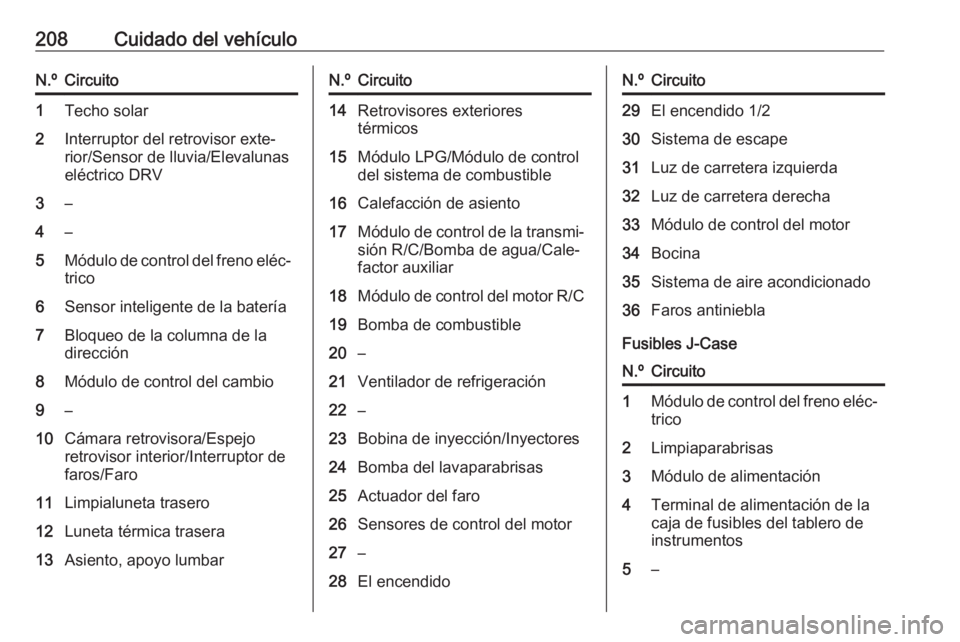

208Cuidado del vehículoN.ºCircuito1Techo solar2Interruptor del retrovisor exte‐
rior/Sensor de lluvia/Elevalunas
eléctrico DRV3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7Bloqueo de la columna de la
dirección8Módulo de control del cambio9–10Cámara retrovisora/Espejo
retrovisor interior/Interruptor de
faros/Faro11Limpialuneta trasero12Luneta térmica trasera13Asiento, apoyo lumbarN.ºCircuito14Retrovisores exteriores
térmicos15Módulo LPG/Módulo de control
del sistema de combustible16Calefacción de asiento17Módulo de control de la transmi‐ sión R/C/Bomba de agua/Cale‐
factor auxiliar18Módulo de control del motor R/C19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de inyección/Inyectores24Bomba del lavaparabrisas25Actuador del faro26Sensores de control del motor27–28El encendidoN.ºCircuito29El encendido 1/230Sistema de escape31Luz de carretera izquierda32Luz de carretera derecha33Módulo de control del motor34Bocina35Sistema de aire acondicionado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Módulo de alimentación4Terminal de alimentación de la
caja de fusibles del tablero de
instrumentos5–

216Cuidado del vehículominuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
centro de información del conductor.
Pantalla de gama media:
Seleccione la página Presión de los
neumáticos en Menú de información
del vehículo ? en el centro de infor‐
mación del conductor 3 105.
Pantalla de gama alta:Seleccione la página Presión de los
neumáticos en el menú Info en el
centro de información del conductor
3 105.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el centro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 214.

Cuidado del vehículo217
Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 102.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 252.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se enciende con
temperaturas bajas y luego se apaga
después de conducir, podría indicar
un problema de presión de neumáti‐
cos baja. Comprobar la presión de los
neumáticos.
Mensajes del vehículo 3 112.
Si hay que reducir o aumentar la presión de los neumáticos, desco‐ necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de neumá‐ ticos. Se enciende el testigo de
control w. El sistema sigue funcio‐
nando para los otros tres neumáticos.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el
uso de juegos homologados por el
fabricante.El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado, sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas, sustituya el vástago de
válvula completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neumáticos o el cuadro de presiones
de los neumáticos 3 252 y selec‐
cione el ajuste apropiado en el menú
Carga neumáticos del centro de infor‐
mación del conductor, Menú de
información del vehículo 3 105. Este
ajuste es la referencia para las adver‐
tencias de presión de los neumáticos.

218Cuidado del vehículoEl menú Carga de neumáticos
aparece únicamente cuando el
vehículo está detenido y el freno de
estacionamiento está aplicado. En vehículos con cambio automático la
palanca selectora debe encontrarse
en P.
Pantalla de gama media:
Seleccione la página Carga de los
neumáticos en Menú de información
del vehículo ? en el centro de infor‐
mación del conductor 3 105.
● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta tres
personas.
● Max para carga completa.
Pantalla de gama alta:
Seleccione la página Carga de los
neumáticos en el menú Opciones en
el centro de información del conduc‐
tor 3 105.
● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta tres
personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los
neumáticos tiene un código de iden‐
tificación único. El código de identifi‐
cación se debe corresponder con la
posición de la nueva rueda después
de girar las ruedas o intercambiar el juego completo de rueda o se han
sustituido más sensores de presión
de los neumáticos. Asimismo, el
proceso de emparejamiento de los
sensores de presión de los neumáti‐
cos debería realizarse después de
sustituir el neumático de repuesto por una rueda de carretera con el sensor
de presión de los neumáticos.
El testigo de avería w y el mensaje de
advertencia deberían apagarse en el
próximo ciclo de encendido. Los
sensores se emparejan con las posi‐
ciones del neumático/llanta, utili‐
zando una herramienta de aprendi‐
zaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda
trasera del lado derecho y rueda
trasera del lado izquierdo. La luz del

Cuidado del vehículo219intermitente en la posición de
activado actual se ilumina hasta que
el sensor se empareja.
Consulte con un taller para su revi‐
sión. Hay un plazo de dos minutos
para emparejar la primera posición
de rueda y de cinco minutos en total
para las cuatro posiciones. Si tarda
más, el proceso de emparejamiento
se cancela y hay que volver a empe‐
zar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual:
seleccione cambio muerto.
4. Pulse MENU en la palanca de los
intermitentes para seleccionar el
Menú de información del
vehículo en el centro de informa‐
ción del conductor.5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
Pantalla de gama media:
Pantalla de gama alta:
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la
válvula. Luego pulse el botón para activar el sensor de presión de los
neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición del neumático y la llanta.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 9.

220Cuidado del vehículo12. Continúe con la rueda traseraizquierda y repita el procedi‐
miento del paso 9. La bocina
suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con la
rueda trasera izquierda y que el
proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de las
presiones de los neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión de los
neumáticos seleccionada 3 105.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Si el desgaste delante fuese mayor
que detrás, cambie las ruedas delan‐
teras por las traseras. Asegúrese de
que la dirección de giro de las ruedas sea la misma de antes.
Los neumáticos envejecen, aunque
no se usen. Recomendamos sustituir los neumáticos cada seis años.
Cambio del tamaño de neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar el velocímetro, así como la
presión nominal de los neumáticos, y
realizar otras modificaciones en el
vehículo.
Después de convertir a un tamaño de neumático diferentes, reemplace la
etiqueta con las presiones de los
neumáticos y reinicialice el sistema
de control de presión de los neumáti‐
cos. 3 2159 Advertencia
El uso de llantas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación del
vehículo.

256Información de clientesSensores de presión de los
neumáticos
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: 10 mW
Receptor del control remoto del
calefactor de estacionamiento
Eberspaecher Climate Control
Systemse GmbH & Co. KG
Eberspaecherstrasse 24, 73730
Esslingen, Gemany
Frecuencia de funcionamiento: N/A
Salida máxima: N/A
Transmisor del control remoto del
calefactor de estacionamiento
Eberspaecher Climate Control
Systemse GmbH & Co. KG
Eberspaecherstrasse 24, 73730
Esslingen, Gemany
Frecuencia de funcionamiento:
434,6 MHz
Salida máxima: 10 dBmGato
Traducción de la declaración de
conformidad original
Declaración de conformidad de
acuerdo con la Directiva de la CE
2006/42/CE
Declaramos que el producto:
Designación del producto: Gato
Tipo/Número de pieza GM: 13590195
es conforme con las disposiciones de
la Directiva 2006/42/CE.
Estándares técnicos aplicados:GMW 14337:Gato de equipo
estándar - Pruebas
de herramientasGMW15005:Gato de equipo
estándar y rueda de
repuesto, prueba del
vehículoLa persona autorizada para recopilar
la documentación técnica es
Hans-Peter Metzger
Director del grupo de ingeniería de
chasis y estructuras
Adam Opel AG
D-65423 RüsselsheimFirmado por
Daehyeok An
Director del grupo de ingeniería de
sistemas de neumáticos
GM Korea
Bupyung, Incheon, 403-714, Corea
Incheon, República de Corea, 4 de
abril de 2014
REACH Registration, Evaluation, Authorisa‐
tion and Restriction of Chemicals (REACH) es una regulación de la
Unión Europea adoptada para mejo‐
rar la protección de la salud humana
y el medio ambiente frente a los ries‐
gos que pueden suponer las sustan‐
cias químicas. Visite www.opel.com/
reach para obtener más información
y acceder a la comunicación
Artículo 33.
