74DepozitareaApăsaţi butonul (1) şi montaţi la loc
suportul ( 2).
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul ( 1) în lateral pentru
a decupla şi ridicaţi stativul ( 2).
Pliaţi suportul spre înapoi, apoi
apăsaţi-l spre înainte până se opreşte ( 1 ).
Apăsaţi în jos suportul în partea din
spate ( 2).
Pliaţi degajarea roţii
Pliaţi degajarea roţii. Fixaţi chinga.Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior

88Instrumentele şi comenzilePentru a dezactiva afişarea ceasului
digital în meniuri, selectaţi Nu.
Prizele de curent
O priză de curent de 12 volţi este
amplasată în consola faţă în spatele
capacului. Pentru a îl deschide,
apăsaţi butonul.
O altă priză de 12 volţi poate fi
amplasată în consola spate.
Nu depăşiţi consumul maxim de
120 W.
În funcţie de echipare, o priză de
230 V este amplasată pe spatele
consolei centrale.
Nu depăşiţi consumul maxim de
150 W.
Când contactul este decuplat, priza
pentru accesorii este dezactivată.
În plus, priza pentru accesorii este
dezactivată şi dacă încărcarea
bateriei este slabă.
Accesoriile electrice conectate
trebuie să respecte cerinţele de
compatibilitate electromagnetică
stipulate de standardul
DIN VDE 40 839.
Atenţie
Nu conectaţi nicio sursă de curent suplimentară, de exemplu
dispozitive de încărcare electrică
sau baterii.
Nu deterioraţi prizele utilizând fişe
necorespunzătoare.

Instrumentele şi comenzile89Lămpile de avertizare,aparatele de măsură şiindicatoarele
Vitezometrul
Arată viteza autovehiculului.
Contorul de kilometraj
Distanţa totală înregistrată este
afişată în km.
Contorul de parcurs
Distanţa înregistrată de la ultima
resetare este afişată pe pagina
computerului de bord.
Contorul de parcurs contorizează
până la 9.999 km şi reporneşte apoi
de la 0.
Sunt selectabile două pagini pentru
contoare de parcurs pentru parcursuri
diferite.
Blocul instrumentelor de bord cu
afişaj de mijloc
Selectaţi ; apăsând Menu de pe
maneta de semnalizare a direcţiei.
Rotiţi butonul rotativ şi selectaţi ;
1 sau ;2. Fiecare pagină a
contorului de parcurs poate fi resetată separat apăsând pentru câteva
secunde în meniul respectiv
SET/CLR de pe maneta de
semnalizare a direcţiei.

90Instrumentele şi comenzileBlocul instrumentelor de bord cu
afişaj de nivel superior
Selectaţi pagina Info Q prin apăsarea
Menu . Alegeţi pagina Cursa A sau
Cursa B prin răsucirea rotiţei de
reglare de pe maneta de semnalizare a direcţiei.
Fiecare pagină a contorului de
parcurs poate fi resetată separat
apăsând pentru câteva secunde în
meniul respectiv SET/CLR de pe
maneta de semnalizare a direcţiei.
Centru de informaţii pentru şofer
3 104.
Turometrul
Afişează turaţia motorului.
Conduceţi pe cât posibil la turaţii
reduse ale motorului în fiecare
treaptă de viteze.
Atenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.
Indicatorul de nivel
combustibil
Afişează nivelul din rezervorul de
combustibil sau gaz, în funcţie de
modul de funcţionare.
Săgeata indică partea autovehiculului
pe care este amplasată clapeta
rezervorului de combustibil.
Lampa de control Y se aprinde dacă
nivelul în rezervor este redus.
Realimentaţi imediat ce lampa de
control începe să clipească.

Instrumentele şi comenzile91În timpul funcţionării pe gaz lichid,
sistemul va comuta automat în modul
de funcţionare pe benzină atunci
când rezervoarele de gaz sunt goale
3 91.
Nu lăsaţi niciodată rezervorul de
combustibil să se golească complet.
Datorită combustibilului aflat în
rezervor, cantitatea de completare
poate fi mai mică decât cea
specificată cu privire la capacitatea
rezervorului.
Selectorul de combustibilApăsaţi LPG pentru a comuta între
alimentarea cu benzină şi cea cu gaz
lichid. Ledul din buton afişează modul curent de funcţionare.Ledul este stins:funcţionarea pe
benzinăLedul clipeşte:verificarea
condiţiilor pentru
tranziţia
combustibilului la
funcţionarea pe
gaz lichid. Se
aprinde dacă sunt
îndeplinite
condiţiile.Ledul se
aprinde:funcţionarea pe
gaz lichidLED-ul clipeşte
de cinci ori şi se stinge:rezervorul de gaz
lichid este gol sau
defecţiune la
sistemul de gaz
lichid. În Centrul
de informaţii
pentru şofer este
afişat un mesaj.
Dacă rezervorul de combustibil este
gol, motorul nu va porni.
Modul de alimentare cu combustibil selectat este memorat şi reactivat la
următorul ciclu de aprindere în cazul
în care condiţiile permit acest lucru.
Imediat ce rezervoarele de gaz lichid
se golesc, sistemul comută automat
în modul de funcţionare pe benzină
până la decuplarea contactului.
La comutarea automată între
funcţionarea pe benzină şi
funcţionarea pe gaz, se poate
observa o întârziere a puterii de
tracţiune a motorului.
La fiecare şase luni, goliţi rezervorul
de benzină până când lampa de
control Y se aprinde şi realimentaţi.
Acest lucru ajută la menţinerea
calităţii combustibilului şi la
funcţionarea sistemului în modul pe benzină.
Umpleţi complet rezervorul la
intervale regulate pentru a preveni
coroziunea acestuia.
Combustibil pentru funcţionarea pe
gaz lichid 3 181.

92Instrumentele şi comenzileDefecţiuni şi reparaţiiDacă modul pe gaz nu este posibil,
verificaţi următoarele:
● Există o cantitate suficientă de gaz lichid?
● Există o cantitate suficientă de benzină pentru pornire?
Din cauza temperaturilor extreme, la
care se adaugă compoziţia gazului,
comutarea din modul pe benzină în
modul pe gaz poate dura puţin mai
mult.
În situaţii extreme, sistemul poate, de asemenea, să comute înapoi în
modul pe benzină, dacă cerinţele
minime nu sunt îndeplinite. În cazul în
care condiţiile permit, poate fi posibilă revenirea manuală prin comutare la
funcţionarea pe gaz lichid.
Apelaţi la un atelier service pentru
asistenţă pentru toate defecţiunile de
alt tip.Atenţie
Pentru a păstra siguranţa şi
garanţia sistemului GPL,
reparaţiile şi reglajele trebuie
efectuate numai de tehnicieni
calificaţi.
Pentru detectarea facilă a scurgerilor, gazul lichid este odorizat (i se dă un
miros specific).
9 Avertisment
Dacă simţiţi miros de gaz în
autovehicul sau în apropiere,
comutaţi imediat în modul pe
benzină. Nu fumaţi. Fără foc
deschis sau surse de aprindere.
Dacă mirosul de gaz persistă, nu
porniţi motorul. Apelaţi la un atelier
service autorizat pentru remedierea
defecţiunii.
Atunci când utilizaţi parcările auto
subterane, urmaţi instrucţiunile
operatorului şi reglementările locale.
Notă
În caz de accident, decuplaţi
contactul şi stingeţi luminile.
Indicatorul de temperatură a agentului de răcire motor
Afişează temperatura lichidului de
răcire.
50:nu s-a atins încă
temperatura de
funcţionare a motoruluizona
centrală:temperatura de
funcţionare normală130:temperatură prea
ridicată

Instrumentele şi comenzile93Atenţie
Dacă temperatura agentului de
răcire este prea mare, opriţi
autovehiculul şi decuplaţi motorul. Pericol pentru motor. Verificaţi
nivelul agentului de răcire.
Afişajul de service
Sistemul de monitorizare a uzurii
uleiului de motor vă informează când
trebuie schimbat uleiul de motor şi
filtrul. Datorită condiţiilor de rulare,
numărul de kilometri parcurşi între
schimburile de ulei de motor şi de
filtru poate varia considerabil.
Meniul duratei de viaţă rămase a
uleiului este afişat la Centrul de
informaţii pentru şofer 3 104.
Pe afişajul de nivel central, selectaţi
meniul Opţiune ? prin apăsarea
MENU de pe maneta de semnalizare
a direcţiei. Rotiţi butonul rotativ de
reglare pentru a selecta pagina
Remaining Oil Life (Scadenţă schimb
de ulei) .
Pe afişajul de nivel superior, selectaţi
meniul Informaţii Q prin apăsarea
MENU de pe maneta de semnalizare
a direcţiei. Rotiţi butonul rotativ de
reglare pentru a selecta pagina
Durata de viaţă a uleiului .
Durata de viaţă rămasă a uleiului este
indicată în procente.
Resetare Apăsaţi SET/CLR de pe maneta de
semnalizare a direcţiei timp de câteva
secunde pentru resetare. Pagina
pentru durata de viaţă a uleiului de motor trebuie să fie activă. Contactultrebuie cuplat, dar motorul nu trebuie
să fie în funcţiune.
Sistemul trebuie resetat de fiecare
dată când este schimbat uleiul de
motor pentru a se asigura
funcţionarea corectă. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Următorul service
Dacă sistemul a calculat că durata de utilizare a uleiului de motor s-a
diminuat un mesaj de avertizare
apare pe centrul de informaţii pentru
şofer. Apelaţi la un atelier service
pentru schimbarea uleiului de motor
şi a filtrului în decurs de o săptămână
sau după 500 km (funcţie de care
survine mai întâi).

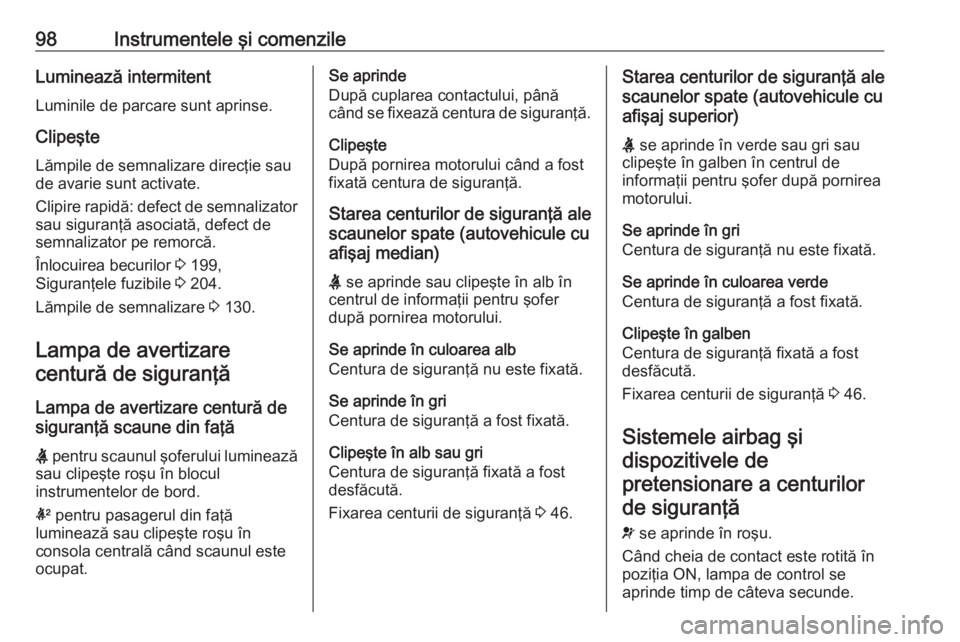

98Instrumentele şi comenzileLuminează intermitent
Luminile de parcare sunt aprinse.
Clipeşte
Lămpile de semnalizare direcţie sau de avarie sunt activate.
Clipire rapidă: defect de semnalizator sau siguranţă asociată, defect de
semnalizator pe remorcă.
Înlocuirea becurilor 3 199,
Siguranţele fuzibile 3 204.
Lămpile de semnalizare 3 130.
Lampa de avertizare centură de siguranţă
Lampa de avertizare centură de
siguranţă scaune din faţă
X pentru scaunul şoferului luminează
sau clipeşte roşu în blocul
instrumentelor de bord.
k pentru pasagerul din faţă
luminează sau clipeşte roşu în
consola centrală când scaunul este
ocupat.Se aprinde
După cuplarea contactului, până
când se fixează centura de siguranţă.
Clipeşte
După pornirea motorului când a fost
fixată centura de siguranţă.
Starea centurilor de siguranţă ale
scaunelor spate (autovehicule cu
afişaj median)
X se aprinde sau clipeşte în alb în
centrul de informaţii pentru şofer
după pornirea motorului.
Se aprinde în culoarea alb
Centura de siguranţă nu este fixată.
Se aprinde în gri
Centura de siguranţă a fost fixată.
Clipeşte în alb sau gri
Centura de siguranţă fixată a fost
desfăcută.
Fixarea centurii de siguranţă 3 46.Starea centurilor de siguranţă ale
scaunelor spate (autovehicule cu
afişaj superior)
X se aprinde în verde sau gri sau
clipeşte în galben în centrul de
informaţii pentru şofer după pornirea
motorului.
Se aprinde în gri
Centura de siguranţă nu este fixată.
Se aprinde în culoarea verde
Centura de siguranţă a fost fixată.
Clipeşte în galben
Centura de siguranţă fixată a fost
desfăcută.
Fixarea centurii de siguranţă 3 46.
Sistemele airbag şi dispozitivele depretensionare a centurilor de siguranţă
v se aprinde în roşu.
Când cheia de contact este rotită în
poziţia ON, lampa de control se
aprinde timp de câteva secunde.

Instrumentele şi comenzile99Dacă lampa nu se aprinde, nu se
stinge după câteva secunde sau se
aprinde în timpul mersului, înseamnă
că există o defecţiune la sistemul
airbag. Apelaţi la un atelier service
autorizat pentru asistenţă. Este
posibil ca airbagurile şi dispozitivele
de pretensionare a centurilor de
siguranţă să nu se declanşeze în caz
de accident.
Declanşarea dispozitivelor de
pretensionare a centurilor de
siguranţă sau a airbagurilor este
indicată de iluminarea continuă a v.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Dispozitive de pretensionare centuri
de siguranţă, sistem de airbaguri
3 45, 3 48.
Dezactivarea airbagurilor
V se aprinde în galben.
Airbagul frontal al pasagerului din faţă este activat.
* se aprinde în galben.
Airbagul frontal al pasagerului din faţă este dezactivat 3 53.9 Pericol
Risc de accidentare fatală pentru
un copil instalat într-un scaun
pentru copii când airbagul
pasagerului din faţă este activat.
Risc de accidentare fatală pentru
un adult când airbagul pasagerului
din faţă este dezactivat.
Sistemul de încărcare
p se aprinde în roşu.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
Se aprinde în timpul funcţionării
motorului
Opriţi autovehiculul şi motorul.
Bateria nu se încarcă. Răcirea
motorului poate fi întreruptă.
Servofrâna poate înceta să
funcţioneze. Apelaţi la un atelier
service autorizat pentru asistenţă.
Lampa de control defecţiuni
Z se aprinde sau clipeşte în galben.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
Se aprinde în timpul funcţionării
motorului
Defecţiune în sistemul de control al
emisiilor. S-ar putea ca limitele
admise pentru emisia de noxe să fie
depăşite. Apelaţi imediat la un atelier
service pentru asistenţă.
Se aprinde în timpul funcţionării
motorului
Există o defecţiune ce poate duce la
avarierea catalizatorului. Reduceţi
apăsarea asupra pedalei de
acceleraţie până când lampa nu mai
clipeşte. Apelaţi imediat la un atelier
service pentru asistenţă.
Sistemul de frână şi deambreiaj
R se aprinde în roşu.

100Instrumentele şi comenzileNivelul lichidului de frână şi de
ambreiaj este prea scăzut când frâna
manuală de mână nu este aplicată
3 196.9 Avertisment
Opriţi autovehiculul. Nu continuaţi
călătoria. Apelaţi la un atelier
service autorizat.
Se aprinde când frâna manuală de mână este aplicată, iar contactul este
cuplat 3 159.
Sistemul antiblocare frâne (ABS)
u se aprinde în galben.
Se aprinde timp de câteva secunde
după cuplarea contactului. Sistemul
este gata de funcţionare după
stingerea lămpii de control.
Dacă lampa de control nu se stinge
după câteva secunde sau se aprinde în timpul mersului, înseamnă că
există o defecţiune la sistemul ABS.
Sistemul de frânare va funcţiona în
continuare, dar fără a beneficia de
reglarea oferită de sistemul ABS.
Sistemul antiblocare frâne 3 159.
Schimbarea treptelor de viteză
R sau S împreună cu numărul treptei
superioare sau inferioare de viteză,
atunci când se recomandă selectarea
unei trepte superioare sau inferioare
de viteză pentru a economisi
combustibil.
Sistemul de control lacoborârea pantelor
u se aprinde sau clipeşte în verde.
Se aprinde în culoarea verde
Sistemul este pregătit pentru
funcţionare.
Clipeşte în verde
Sistemul este în funcţiune.Sistemul de avertizare la părăsirea benzii de rulare
) se aprinde în verde sau clipeşte în
galben.
Se aprinde în culoarea verde
Sistemul este activat şi gata de
funcţionare.
Clipeşte în galben Sistemul recunoaşte o schimbare
neintenţionată a benzii de rulare.
Sistemul de avertizare la părăsirea
benzii de rulare 3 177.
Control electronic de
stabilitate oprit
n se aprinde în galben.
Sistemul este dezactivat prin.
Controlul electronic alstabilităţii şi Sistemul decontrol al tracţiunii
b se aprinde sau clipeşte în galben.
