Instruments et commandes89Combiné d'instruments de niveau
médian
Sélectionner ; en appuyant sur
Menu du levier des clignotants. Tour‐
ner la molette de réglage et sélection‐
ner ; 1 ou ; 2. Chaque page du
compteur kilométrique journalier peut
être réinitialisée séparément en
appuyant pendant quelques secon‐
des sur SET/CLR du levier des
clignotants sur le menu concerné.
Combiné d'instruments de niveau
supérieur
Sélectionner Info page Q en appuyant
sur Menu . Choisir la page Trajet A ou
Trajet B en faisant tourner la molette
de réglage sur le levier des cligno‐
tants.
Chaque page du compteur kilométri‐ que journalier peut être réinitialisée
séparément en appuyant pendant
quelques secondes sur SET/CLR du
levier des clignotants sur le menu
concerné.
Centre d'informations du conducteur
3 103.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

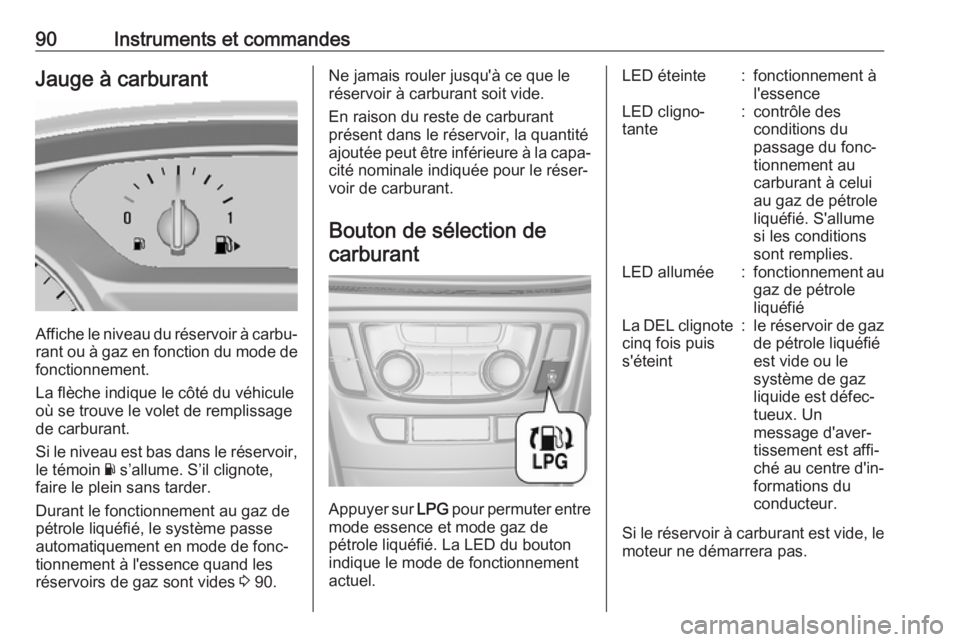

90Instruments et commandesJauge à carburant
Affiche le niveau du réservoir à carbu‐rant ou à gaz en fonction du mode de
fonctionnement.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage
de carburant.
Si le niveau est bas dans le réservoir, le témoin Y s’allume. S’il clignote,
faire le plein sans tarder.
Durant le fonctionnement au gaz de
pétrole liquéfié, le système passe
automatiquement en mode de fonc‐
tionnement à l'essence quand les
réservoirs de gaz sont vides 3 90.
Ne jamais rouler jusqu'à ce que le
réservoir à carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐ voir de carburant.
Bouton de sélection de carburant
Appuyer sur LPG pour permuter entre
mode essence et mode gaz de
pétrole liquéfié. La LED du bouton
indique le mode de fonctionnement
actuel.
LED éteinte:fonctionnement à
l'essenceLED cligno‐
tante:contrôle des
conditions du
passage du fonc‐
tionnement au
carburant à celui
au gaz de pétrole
liquéfié. S'allume
si les conditions
sont remplies.LED allumée:fonctionnement au
gaz de pétrole
liquéfiéLa DEL clignote cinq fois puis
s'éteint:le réservoir de gaz
de pétrole liquéfié
est vide ou le
système de gaz
liquide est défec‐
tueux. Un
message d'aver‐
tissement est affi‐
ché au centre d'in‐ formations du
conducteur.
Si le réservoir à carburant est vide, le moteur ne démarrera pas.

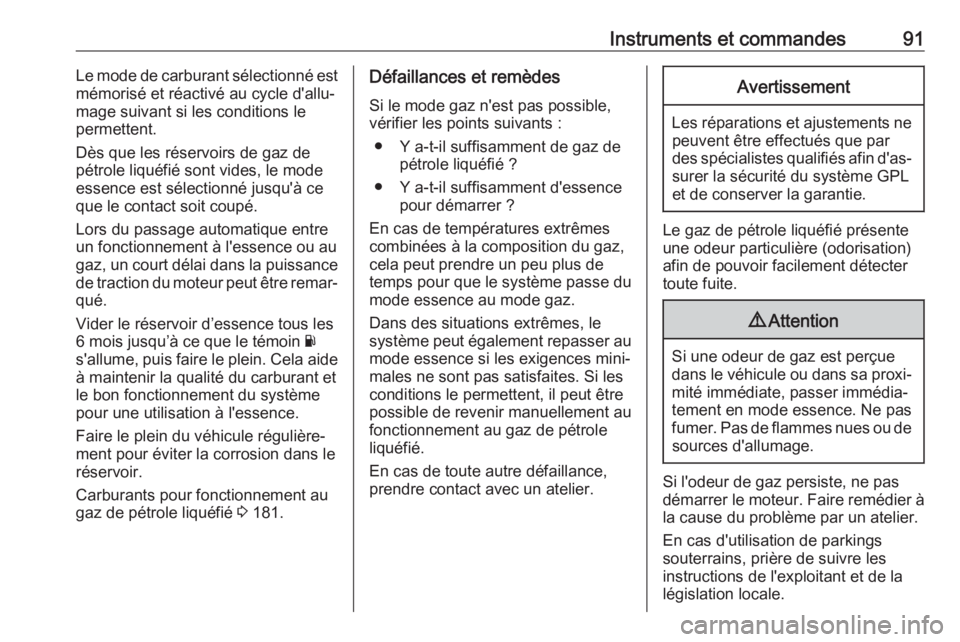

Instruments et commandes91Le mode de carburant sélectionné estmémorisé et réactivé au cycle d'allu‐
mage suivant si les conditions le
permettent.
Dès que les réservoirs de gaz de
pétrole liquéfié sont vides, le mode
essence est sélectionné jusqu'à ce
que le contact soit coupé.
Lors du passage automatique entre
un fonctionnement à l'essence ou au
gaz, un court délai dans la puissance
de traction du moteur peut être remar‐
qué.
Vider le réservoir d’essence tous les
6 mois jusqu’à ce que le témoin Y
s'allume, puis faire le plein. Cela aide
à maintenir la qualité du carburant et le bon fonctionnement du système
pour une utilisation à l'essence.
Faire le plein du véhicule régulière‐
ment pour éviter la corrosion dans le
réservoir.
Carburants pour fonctionnement au gaz de pétrole liquéfié 3 181.Défaillances et remèdes
Si le mode gaz n'est pas possible,
vérifier les points suivants :
● Y a-t-il suffisamment de gaz de pétrole liquéfié ?
● Y a-t-il suffisamment d'essence pour démarrer ?
En cas de températures extrêmes
combinées à la composition du gaz,
cela peut prendre un peu plus de
temps pour que le système passe du
mode essence au mode gaz.
Dans des situations extrêmes, le
système peut également repasser au mode essence si les exigences mini‐
males ne sont pas satisfaites. Si les
conditions le permettent, il peut être
possible de revenir manuellement au
fonctionnement au gaz de pétrole
liquéfié.
En cas de toute autre défaillance,
prendre contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si l'odeur de gaz persiste, ne pas
démarrer le moteur. Faire remédier à
la cause du problème par un atelier.
En cas d'utilisation de parkings
souterrains, prière de suivre les
instructions de l'exploitant et de la
législation locale.

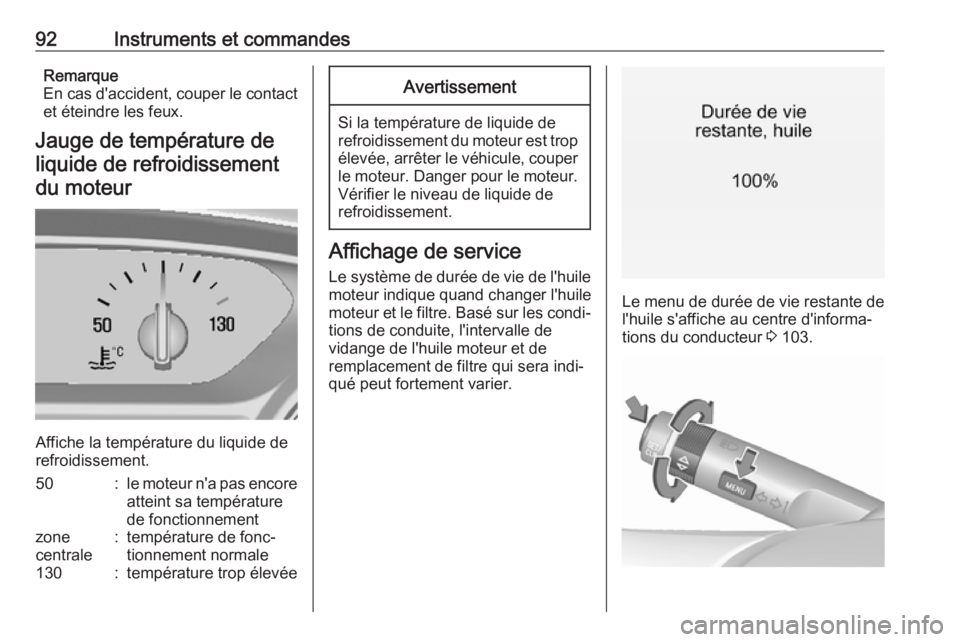

92Instruments et commandesRemarque
En cas d'accident, couper le contact
et éteindre les feux.
Jauge de température de liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50:le moteur n'a pas encore
atteint sa température
de fonctionnementzone
centrale:température de fonc‐
tionnement normale130:température trop élevéeAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 103.

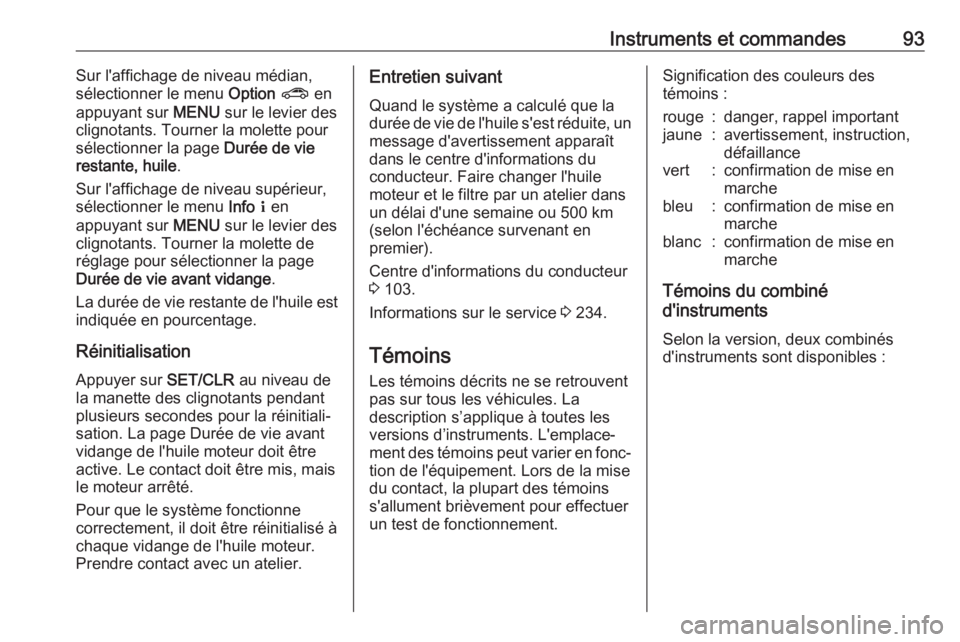

Instruments et commandes93Sur l'affichage de niveau médian,
sélectionner le menu Option ? en
appuyant sur MENU sur le levier des
clignotants. Tourner la molette pour
sélectionner la page Durée de vie
restante, huile .
Sur l'affichage de niveau supérieur,
sélectionner le menu Info Q en
appuyant sur MENU sur le levier des
clignotants. Tourner la molette de
réglage pour sélectionner la page
Durée de vie avant vidange .
La durée de vie restante de l'huile est
indiquée en pourcentage.
RéinitialisationAppuyer sur SET/CLR au niveau de
la manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. La page Durée de vie avant
vidange de l'huile moteur doit être
active. Le contact doit être mis, mais
le moteur arrêté.
Pour que le système fonctionne
correctement, il doit être réinitialisé à
chaque vidange de l'huile moteur.
Prendre contact avec un atelier.Entretien suivant
Quand le système a calculé que la
durée de vie de l'huile s'est réduite, un message d'avertissement apparaît
dans le centre d'informations du
conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans
un délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Centre d'informations du conducteur 3 103.
Informations sur le service 3 234.
Témoins Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. L'emplace‐
ment des témoins peut varier en fonc‐
tion de l'équipement. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Témoins du combiné
d'instruments
Selon la version, deux combinés
d'instruments sont disponibles :

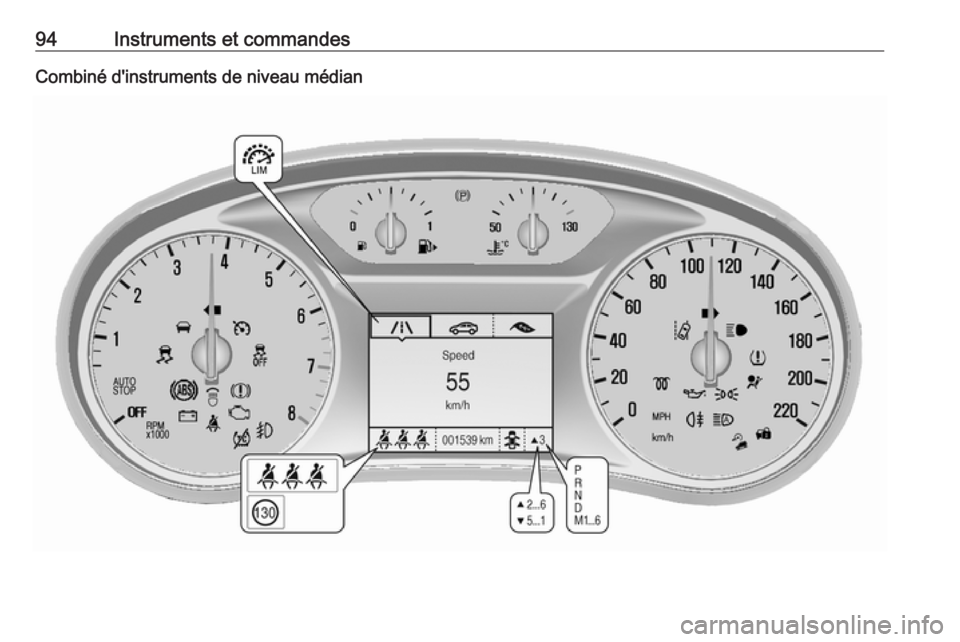

94Instruments et commandesCombiné d'instruments de niveau médian

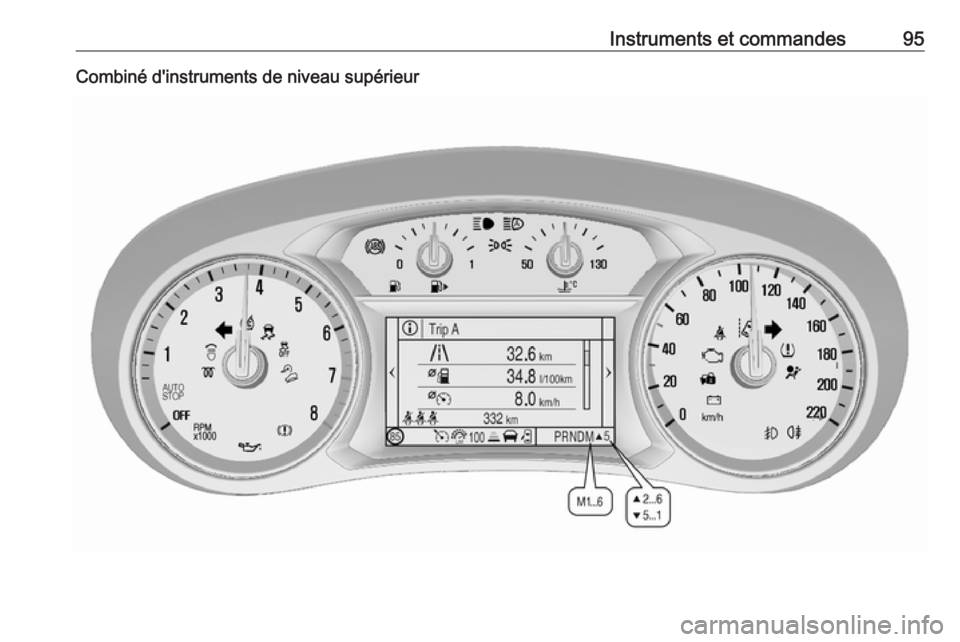

Instruments et commandes95Combiné d'instruments de niveau supérieur

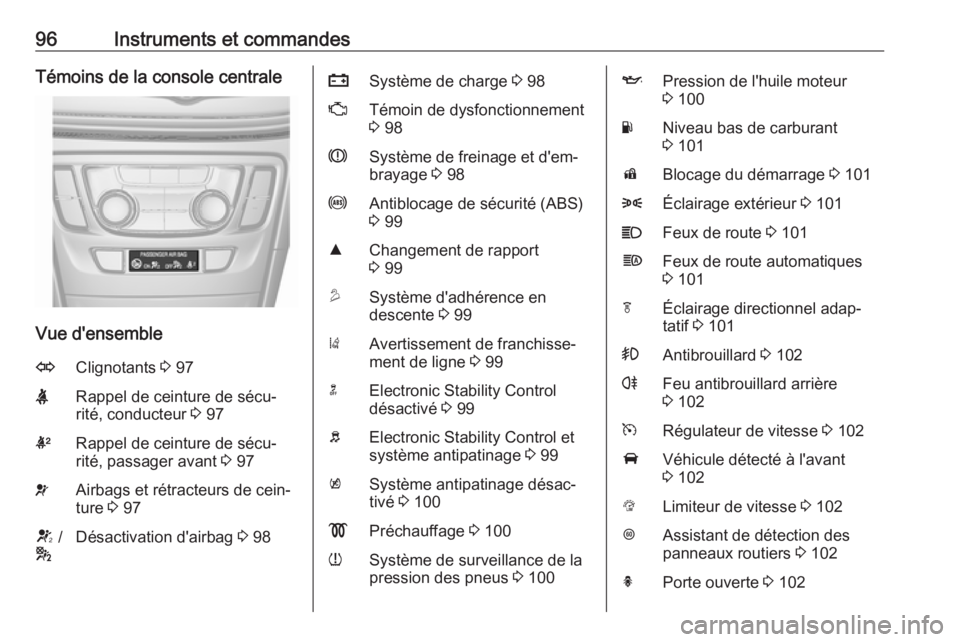

96Instruments et commandesTémoins de la console centrale
Vue d'ensemble
OClignotants 3 97XRappel de ceinture de sécu‐
rité, conducteur 3 97kRappel de ceinture de sécu‐
rité, passager avant 3 97vAirbags et rétracteurs de cein‐
ture 3 97V /
*Désactivation d'airbag 3 98pSystème de charge 3 98ZTémoin de dysfonctionnement
3 98RSystème de freinage et d'em‐
brayage 3 98uAntiblocage de sécurité (ABS)
3 99RChangement de rapport
3 99uSystème d'adhérence en
descente 3 99)Avertissement de franchisse‐
ment de ligne 3 99nElectronic Stability Control
désactivé 3 99bElectronic Stability Control et
système antipatinage 3 99kSystème antipatinage désac‐
tivé 3 100!Préchauffage 3 100wSystème de surveillance de la
pression des pneus 3 100IPression de l'huile moteur
3 100YNiveau bas de carburant
3 101dBlocage du démarrage 3 1018Éclairage extérieur 3 101CFeux de route 3 101fFeux de route automatiques
3 101fÉclairage directionnel adap‐
tatif 3 101>Antibrouillard 3 102rFeu antibrouillard arrière
3 102mRégulateur de vitesse 3 102AVéhicule détecté à l'avant
3 102LLimiteur de vitesse 3 102LAssistant de détection des
panneaux routiers 3 102hPorte ouverte 3 102

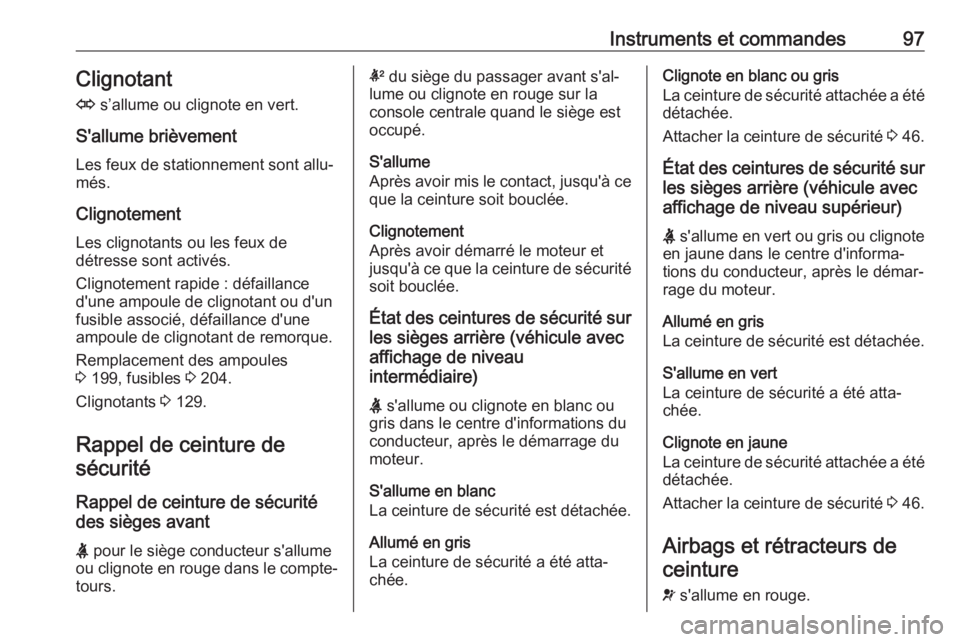

Instruments et commandes97Clignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une
ampoule de clignotant de remorque.
Remplacement des ampoules
3 199, fusibles 3 204.
Clignotants 3 129.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console centrale quand le siège est
occupé.
S'allume
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur et
jusqu'à ce que la ceinture de sécurité
soit bouclée.
État des ceintures de sécurité surles sièges arrière (véhicule avec
affichage de niveau
intermédiaire)
X s'allume ou clignote en blanc ou
gris dans le centre d'informations du conducteur, après le démarrage du
moteur.
S'allume en blanc
La ceinture de sécurité est détachée.
Allumé en gris
La ceinture de sécurité a été atta‐
chée.Clignote en blanc ou gris
La ceinture de sécurité attachée a été
détachée.
Attacher la ceinture de sécurité 3 46.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
affichage de niveau supérieur)
X s'allume en vert ou gris ou clignote
en jaune dans le centre d'informa‐
tions du conducteur, après le démar‐
rage du moteur.
Allumé en gris
La ceinture de sécurité est détachée.
S'allume en vert
La ceinture de sécurité a été atta‐
chée.
Clignote en jaune
La ceinture de sécurité attachée a été détachée.
Attacher la ceinture de sécurité 3 46.
Airbags et rétracteurs de ceinture
v s'allume en rouge.

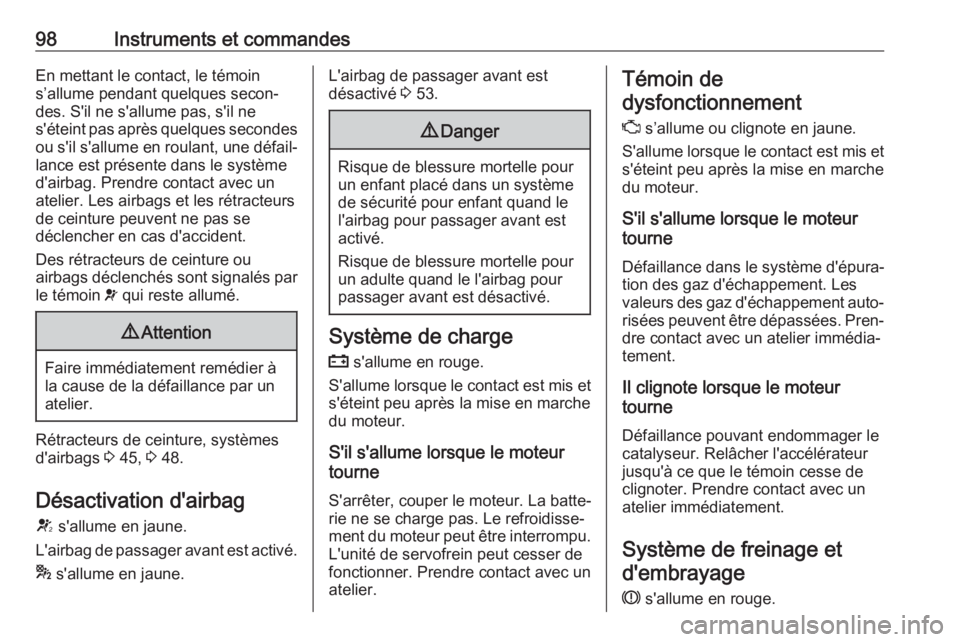

98Instruments et commandesEn mettant le contact, le témoin
s’allume pendant quelques secon‐
des. S'il ne s'allume pas, s'il ne
s'éteint pas après quelques secondes
ou s'il s'allume en roulant, une défail‐
lance est présente dans le système
d'airbag. Prendre contact avec un
atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 45, 3 48.
Désactivation d'airbag V s'allume en jaune.
L'airbag de passager avant est activé.
* s'allume en jaune.
L'airbag de passager avant est
désactivé 3 53.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie ne se charge pas. Le refroidisse‐
ment du moteur peut être interrompu. L'unité de servofrein peut cesser de
fonctionner. Prendre contact avec un
atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre contact avec un atelier immédia‐
tement.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre contact avec un
atelier immédiatement.
Système de freinage et d'embrayage
R s'allume en rouge.
