OPEL MOKKA X 2018 Navodila za uporabo Infotainment sistema
Manufacturer: OPEL, Model Year: 2018, Model line: MOKKA X, Model: OPEL MOKKA X 2018Pages: 253, PDF Size: 6.49 MB
Page 191 of 253

Nega vozila1893. Pritisnite drsni zatič.
4. Izvlecite metlico brisalca.Zamenjava žarnic
Pred menjavo žarnice izključite
kontakt in izklopite zadevno stikalo ali zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Žarnico vedno zamenjajte z novo
istega tipa.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Opomba
Po vožnji v izredno deževnem
vremenu ali po pranju avtomobila se
utegnejo nekatere zaslonke
zunanjih luči zarositi.
Do tega pojava pride zaradi
temperaturne razlike med
notranjostjo in zunanjostjo luči.
Pojav je podoben rosenju stekel v
vozilu v vlažnem vremenu in ne
napeljuje na težave z vozilom.
Če uhaja voda v električni tokokrog
žarnice, dajte vozilo na pregled
strokovnjaku v servisni delavnici.Halogenske žarnice9 Opozorilo
Halogenske žarnice vsebujejo plin
pod pritiskom in lahko
eksplodirajo, če vam padejo ali jih
opraskate. Lahko poškodujete
sebe ali druge osebe. Ne pozabite prebrati in upoštevati navodila na
embalaži žarnice.
Luči LED
Vozilo ima več luči LED. Če je treba
zamenjati kateri koli sklop luči LED,
pokličite delavnico.
Halogenski žarometi
Sestav žarometov osnovne ravni Sestav žarometov osnovne ravni ima
halogenska žarometa za dolge in
krake luči ter luči LED za
signaliziranje zavijanja in menjave
voznega pasu ter stransko osvetlitev
in luči za dnevno vožnjo.
Page 192 of 253

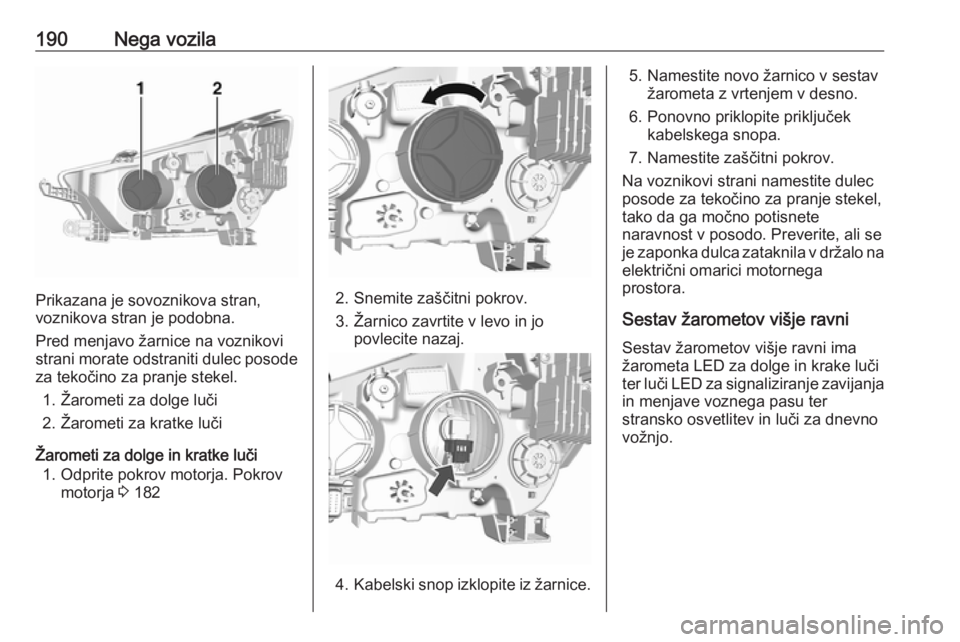

190Nega vozila
Prikazana je sovoznikova stran,
voznikova stran je podobna.
Pred menjavo žarnice na voznikovi strani morate odstraniti dulec posode
za tekočino za pranje stekel.
1. Žarometi za dolge luči
2. Žarometi za kratke luči
Žarometi za dolge in kratke luči 1. Odprite pokrov motorja. Pokrov motorja 3 1822. Snemite zaščitni pokrov.
3. Žarnico zavrtite v levo in jo povlecite nazaj.
4.Kabelski snop izklopite iz žarnice.
5. Namestite novo žarnico v sestav
žarometa z vrtenjem v desno.
6. Ponovno priklopite priključek kabelskega snopa.
7. Namestite zaščitni pokrov.
Na voznikovi strani namestite dulec
posode za tekočino za pranje stekel,
tako da ga močno potisnete
naravnost v posodo. Preverite, ali se
je zaponka dulca zataknila v držalo na
električni omarici motornega
prostora.
Sestav žarometov višje ravni
Sestav žarometov višje ravni ima
žarometa LED za dolge in krake luči
ter luči LED za signaliziranje zavijanja
in menjave voznega pasu ter
stransko osvetlitev in luči za dnevno
vožnjo.
Page 193 of 253

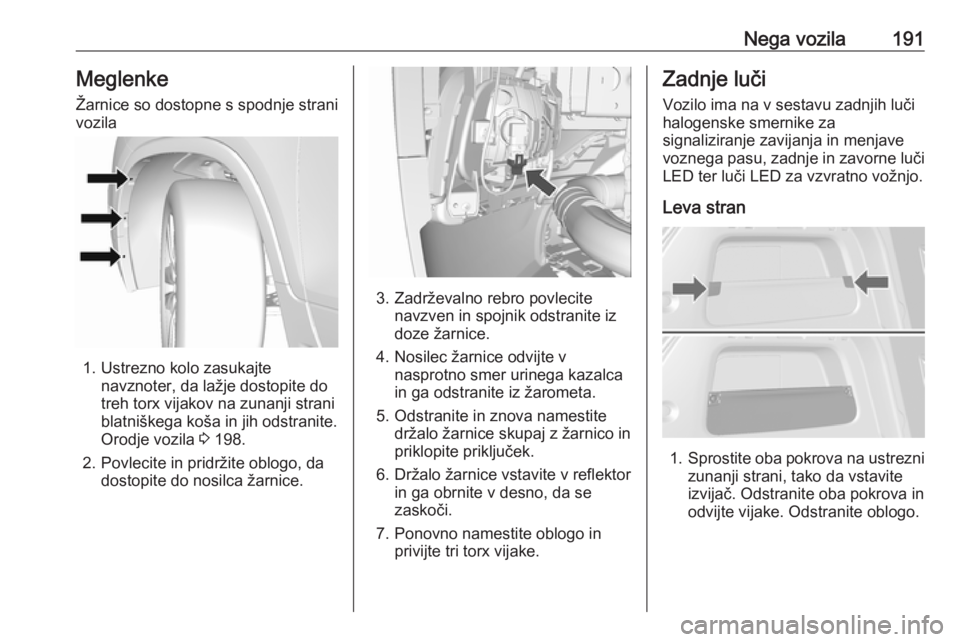

Nega vozila191Meglenke
Žarnice so dostopne s spodnje strani
vozila
1. Ustrezno kolo zasukajte navznoter, da lažje dostopite do
treh torx vijakov na zunanji strani
blatniškega koša in jih odstranite.
Orodje vozila 3 198.
2. Povlecite in pridržite oblogo, da dostopite do nosilca žarnice.
3. Zadrževalno rebro povlecitenavzven in spojnik odstranite iz
doze žarnice.
4. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
7. Ponovno namestite oblogo in privijte tri torx vijake.
Zadnje luči
Vozilo ima na v sestavu zadnjih luči
halogenske smernike za
signaliziranje zavijanja in menjave
voznega pasu, zadnje in zavorne luči LED ter luči LED za vzvratno vožnjo.
Leva stran
1. Sprostite oba pokrova na ustrezni
zunanji strani, tako da vstavite
izvijač. Odstranite oba pokrova in
odvijte vijake. Odstranite oblogo.
Page 194 of 253

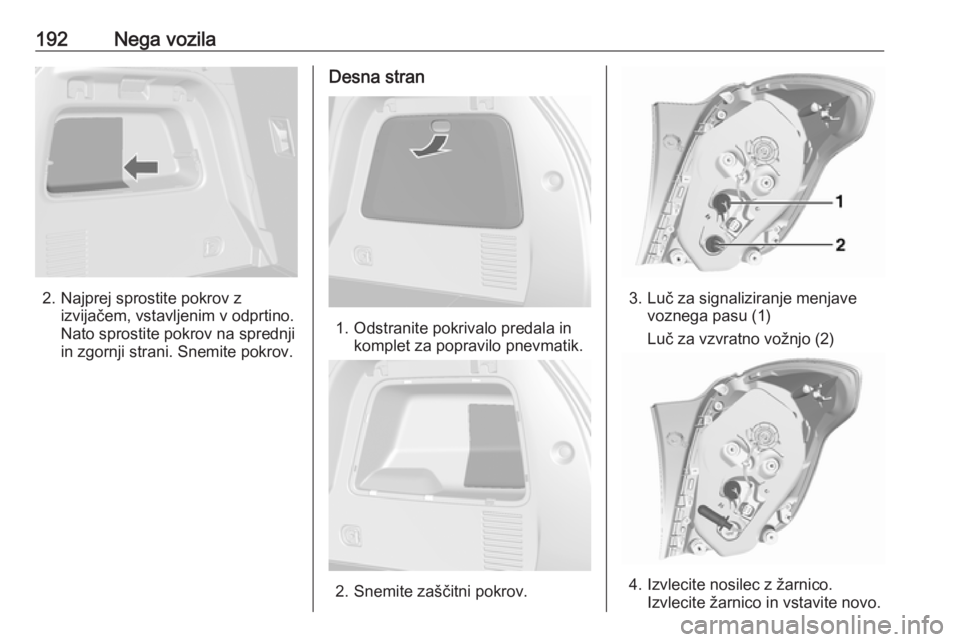

192Nega vozila
2. Najprej sprostite pokrov zizvijačem, vstavljenim v odprtino.Nato sprostite pokrov na sprednji
in zgornji strani. Snemite pokrov.
Desna stran
1. Odstranite pokrivalo predala in komplet za popravilo pnevmatik.
2. Snemite zaščitni pokrov.
3. Luč za signaliziranje menjavevoznega pasu (1)
Luč za vzvratno vožnjo (2)
4. Izvlecite nosilec z žarnico. Izvlecite žarnico in vstavite novo.
Page 195 of 253

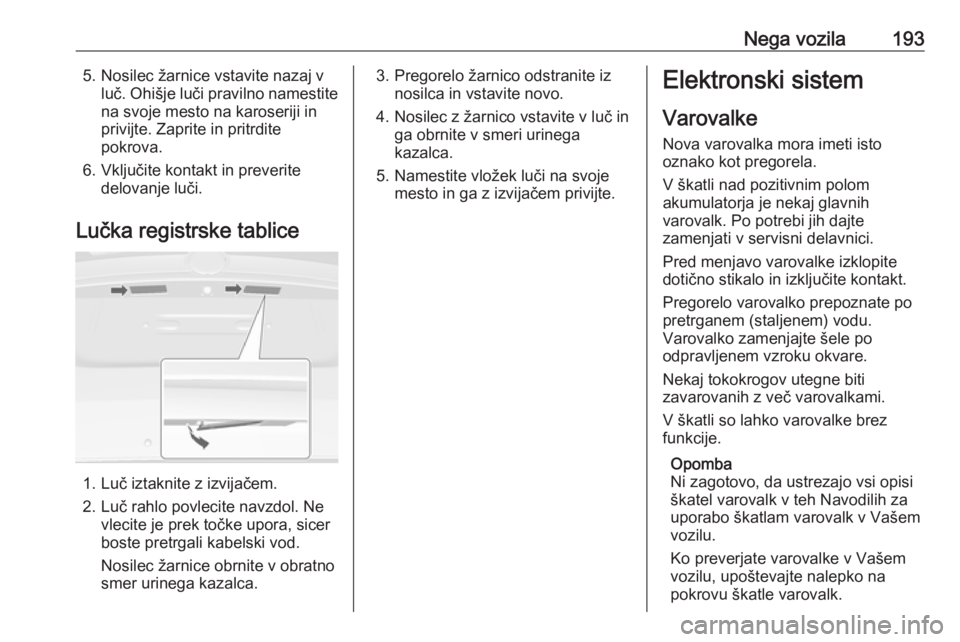

Nega vozila1935. Nosilec žarnice vstavite nazaj vluč. Ohišje luči pravilno namestitena svoje mesto na karoseriji in
privijte. Zaprite in pritrdite
pokrova.
6. Vključite kontakt in preverite delovanje luči.
Lučka registrske tablice
1. Luč iztaknite z izvijačem.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Nosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.Elektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V škatli nad pozitivnim polom
akumulatorja je nekaj glavnih
varovalk. Po potrebi jih dajte
zamenjati v servisni delavnici.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.
Page 196 of 253

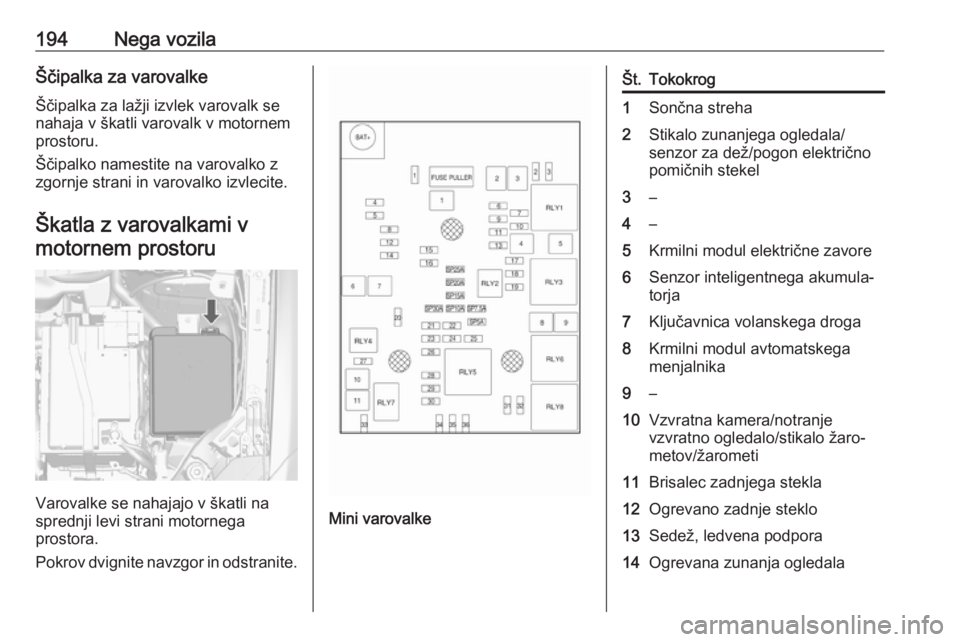

194Nega vozilaŠčipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.Mini varovalke
Št.Tokokrog1Sončna streha2Stikalo zunanjega ogledala/
senzor za dež/pogon električno
pomičnih stekel3–4–5Krmilni modul električne zavore6Senzor inteligentnega akumula‐
torja7Ključavnica volanskega droga8Krmilni modul avtomatskega
menjalnika9–10Vzvratna kamera/notranje
vzvratno ogledalo/stikalo žaro‐
metov/žarometi11Brisalec zadnjega stekla12Ogrevano zadnje steklo13Sedež, ledvena podpora14Ogrevana zunanja ogledala
Page 197 of 253

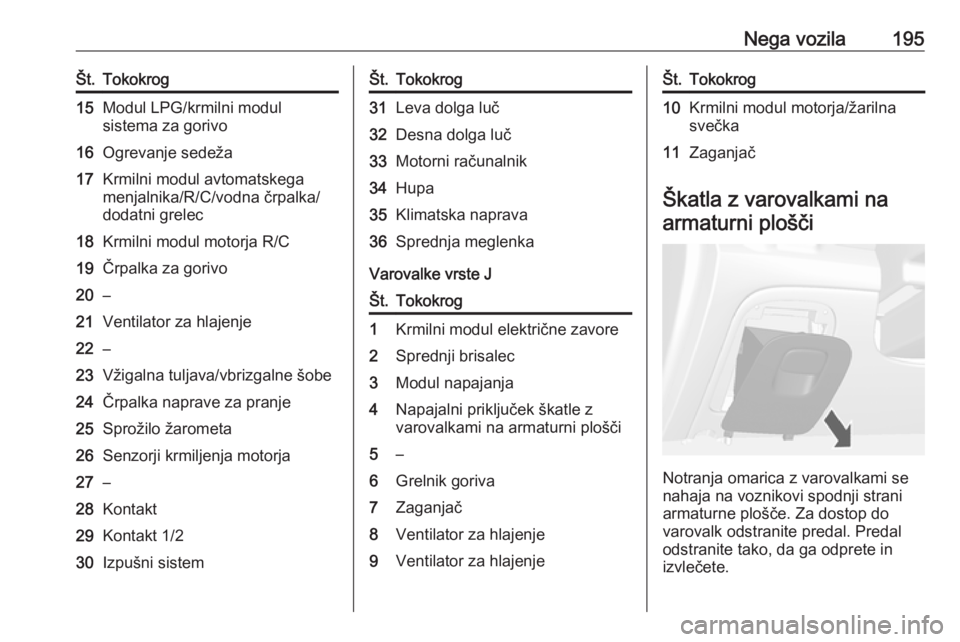

Nega vozila195Št.Tokokrog15Modul LPG/krmilni modul
sistema za gorivo16Ogrevanje sedeža17Krmilni modul avtomatskega
menjalnika/R/C/vodna črpalka/
dodatni grelec18Krmilni modul motorja R/C19Črpalka za gorivo20–21Ventilator za hlajenje22–23Vžigalna tuljava/vbrizgalne šobe24Črpalka naprave za pranje25Sprožilo žarometa26Senzorji krmiljenja motorja27–28Kontakt29Kontakt 1/230Izpušni sistemŠt.Tokokrog31Leva dolga luč32Desna dolga luč33Motorni računalnik34Hupa35Klimatska naprava36Sprednja meglenka
Varovalke vrste J
Št.Tokokrog1Krmilni modul električne zavore2Sprednji brisalec3Modul napajanja4Napajalni priključek škatle z
varovalkami na armaturni plošči5–6Grelnik goriva7Zaganjač8Ventilator za hlajenje9Ventilator za hlajenjeŠt.Tokokrog10Krmilni modul motorja/žarilna
svečka11Zaganjač
Škatla z varovalkami na
armaturni plošči
Notranja omarica z varovalkami se
nahaja na voznikovi spodnji strani armaturne plošče. Za dostop do
varovalk odstranite predal. Predal
odstranite tako, da ga odprete in
izvlečete.
Page 198 of 253

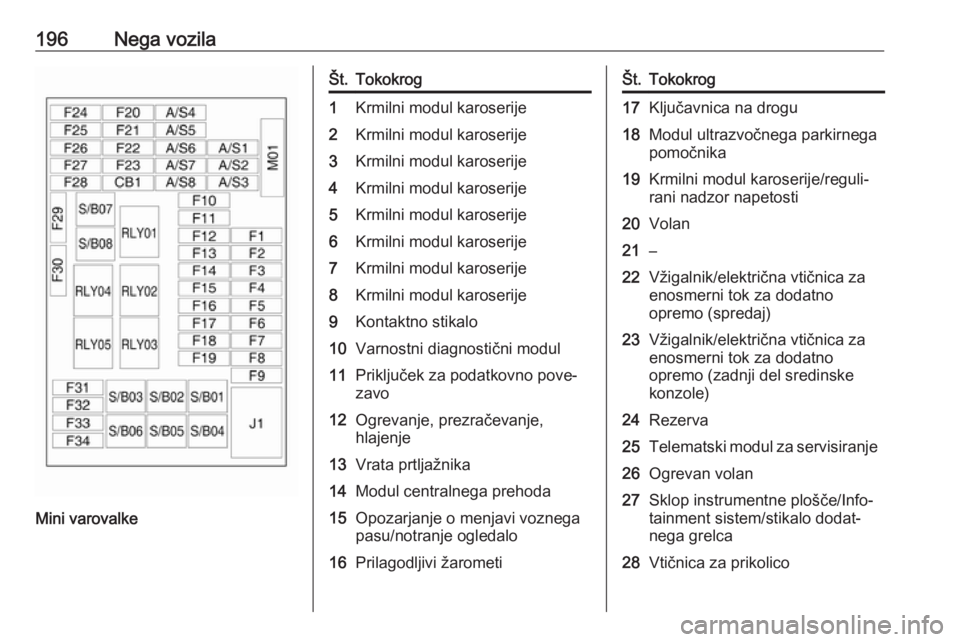

196Nega vozila
Mini varovalke
Št.Tokokrog1Krmilni modul karoserije2Krmilni modul karoserije3Krmilni modul karoserije4Krmilni modul karoserije5Krmilni modul karoserije6Krmilni modul karoserije7Krmilni modul karoserije8Krmilni modul karoserije9Kontaktno stikalo10Varnostni diagnostični modul11Priključek za podatkovno pove‐
zavo12Ogrevanje, prezračevanje,
hlajenje13Vrata prtljažnika14Modul centralnega prehoda15Opozarjanje o menjavi voznega
pasu/notranje ogledalo16Prilagodljivi žarometiŠt.Tokokrog17Ključavnica na drogu18Modul ultrazvočnega parkirnega
pomočnika19Krmilni modul karoserije/reguli‐
rani nadzor napetosti20Volan21–22Vžigalnik/električna vtičnica za
enosmerni tok za dodatno
opremo (spredaj)23Vžigalnik/električna vtičnica za
enosmerni tok za dodatno
opremo (zadnji del sredinske
konzole)24Rezerva25Telematski modul za servisiranje26Ogrevan volan27Sklop instrumentne plošče/Info‐
tainment sistem/stikalo dodat‐
nega grelca28Vtičnica za prikolico
Page 199 of 253

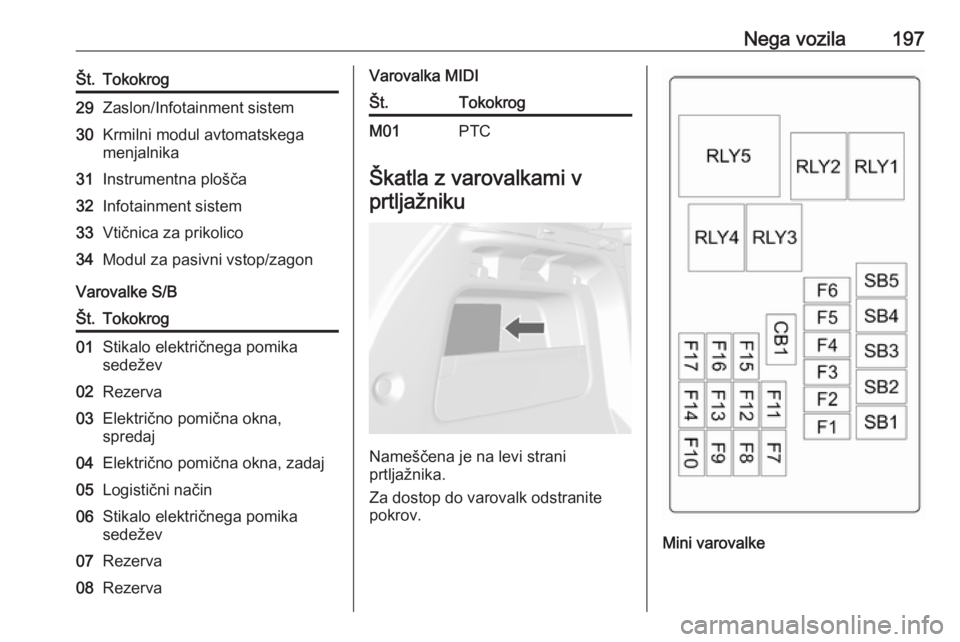

Nega vozila197Št.Tokokrog29Zaslon/Infotainment sistem30Krmilni modul avtomatskega
menjalnika31Instrumentna plošča32Infotainment sistem33Vtičnica za prikolico34Modul za pasivni vstop/zagon
Varovalke S/B
Št.Tokokrog01Stikalo električnega pomika
sedežev02Rezerva03Električno pomična okna,
spredaj04Električno pomična okna, zadaj05Logistični način06Stikalo električnega pomika
sedežev07Rezerva08RezervaVarovalka MIDIŠt.TokokrogM01PTC
Škatla z varovalkami v
prtljažniku
Nameščena je na levi strani
prtljažnika.
Za dostop do varovalk odstranite pokrov.
Mini varovalke
Page 200 of 253

198Nega vozilaŠt.Tokokrog1Ojačevalnik2Pogon na vseh kolesih3–4–5–6Rezerva7–8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–17–18–
Varovalke S/B
Št.Tokokrog1Transformator enosmernega
toka, 400 W2Transformator enosmernega
toka, 400 W3–4–5–6–7–8–9–Orodje vozila
Orodje Komplet za popravilo pnevmatik
Orodje in komplet za popravilo
pnevmatik najdete na levi strani
prtljažnika. 3 207.
