Sedadlá, zádržné prvky59Detské záchytné systémyISOFIX
Inštalácia detského záchytného
systému ISOFIX bez
permanentného vedenia
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
ISOFIX upevňovacím držiakom.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené štítkom na operadle.
Inštalácia detského záchytného
systému ISOFIX s permanentným
vedením
Vozidlo musí byť vybavené
vedeniami pred montážnymi
konzolami, aby sa umožnila inštalácia detského zádržného systému.

60Sedadlá, zádržné prvky
Keď sa pripevňuje detský záchytný
systém, kryty vedení sa automaticky
pootočia dozadu.
Kotviace oká pre popruhy Top‑tether
V závislosti od špecifického
vybavenia pre danú krajinu môže mať
vozidlo dve alebo tri upevňovacie
očká.
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detské zádržné
prvky.Pri detských zádržných prvkoch bez
ISOFIX pripevnite popruh
Top-Tether ku kotviacim okám
Top-Tether . Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pri detských zádržných prvkoch s
ISOFIX pripevnite popruh
Top-Tether ku kotviacim okám
Top-Tether ako dodatok k upevneniu
ISOFIX. Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.

Úložná schránka61Úložná schránkaÚložné priestory........................... 61
Odkladacia schránka v palubnej doske ........................................ 61
Držiaky nápojov .........................61
Predný úložný priestor ...............62
Úložný priestor pod sedadlom ...62
Odkladací priestor v stredovej konzole ..................................... 63
Systém zadného nosiča ............63
Batožinový priestor ......................73
Kryt nákladového priestoru ........75
Kryt zadného úložného priestoru podlahy ..................................... 75
Pripínacie oká ............................ 75
Výstražný trojuholník .................76
Lekárnička ................................. 76
Systém strešných nosičov ...........76
Strešný nosič ............................. 76
Informácie o nakladaní ................77Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Otvorte ju zatiahnutím za rukoväť.
Odkladaciu schránku v palubnej
doske majte zatvorenú počas jazdy.
Držiaky nápojov
Držiaky nápojov sú umiestnené v
stredovej konzole a v zadnej časti stredovej konzoly.

62Úložná schránka
Ak chcete použiť držiak nápoja v
zadnom sedadla, potiahnite popruh v
lakťovej opierka zadného sedadla.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor. Otvoríte ho potiahnutím
rukoväti.
Ďalší úložný priestor sa nachádza v
stredovej konzole.
Otvoríte ho stlačením tlačidla.
Počas jazdy musia byť kryty úložných
priestorov zatvorené.
Úložný priestor pod
sedadlom
Zdvihnite zásuvku za prednú časť a
vytiahnite ju von. Pre zatvorenie
zatlačte zásuvku dovnútra a zaistite.

Úložná schránka63Odkladací priestor v
stredovej konzole
Stlačte tlačidlo a zasuňte kryt smerom dozadu.
Systém zadného nosiča
Systém zadného nosiča pre tri
bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje pripevniť jeden
bicykel k vyťahovaciemu nosiču,
ktorý je zabudovaný do podlahy
vozidla. Na adaptér je možné
pripevniť ďalšie dva bicykle. Preprava
iných predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 60 kg s
pripevneným adaptérom a 30 kg bez
pripevneného adaptéra. To umožňuje pripevňovať bicykle s elektrickým
pohonom k systému zadného nosiča.Maximálne zaťaženie na jeden
bicykel na adaptéri je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém zadného nosiča sa musí
vsunúť do podlahy vozidla, ak sa
nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlá výška sa zmenší.
Vždy jazdite opatrne, keď má
cesta strmý sklon alebo keď sa
prechádza cez rampu, obrubník
atď.

64Úložná schránkaVýstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov.
Bicykle sa môžu poškodiť.
Poznámky
Zadné svetlá vozidla sa deaktivujú,
ak sú nainštalované zadné svetlá
systému zadného nosiča.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém zadného nosiča sa odpojí arýchlo sa vysunie von zo zadného
nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

Úložná schránka65Sklopte držiak evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dozadu.
Evidenčné číslo pripevnite pred
prvým použitím systému zadného nosiča.
Vyklopte zadné svetlá
Ak chcete nainštalovať zadné svetlá,
odstráňte oba kolíky ( 1). Vytiahnite
zadné svetlá z držiaka smerom
dopredu ( 2) a dolu, a vyklopte ich na
stranu.
Zatlačte zadné svetlá do držiaka ( 1) a
svetlá upevnite úplným zasunutím
kolíkov ( 2).
Vyklopte osadenie kolesa

66Úložná schránkaDemontujte popruh a vyklopte
osadenie kolesa.
Uzamknite systém zadného nosiča
Demontujte popruh a vyklopte obe
upínacie páčky čo najviac nabok.
V opačnom prípade nie je zaručená
bezpečná funkcia.
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť ( 1) a
potiahnite ho dozadu.
Vyklopte rám ( 2).
Zatlačte rám ( 1) dolu a otočte rukoväť
( 2 ) smerom dozadu, aby zapadla.
Stlačte tlačidlo ( 1) a odmontujte ľavú
časť stojana ( 2).
Stlačte tlačidlo ( 1) a vložte ľavú časť
stojana do pravej časti ( 2).

Úložná schránka67
Pripevnenie bicykla
1. Otočte pedále do polohy, ako jezobrazené na obrázku, a nasaďte
bicykel do osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.
2. Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.
Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie adaptéra
Keď sa preváža viac ako jeden
bicykel, musí sa pripevniť adaptér.

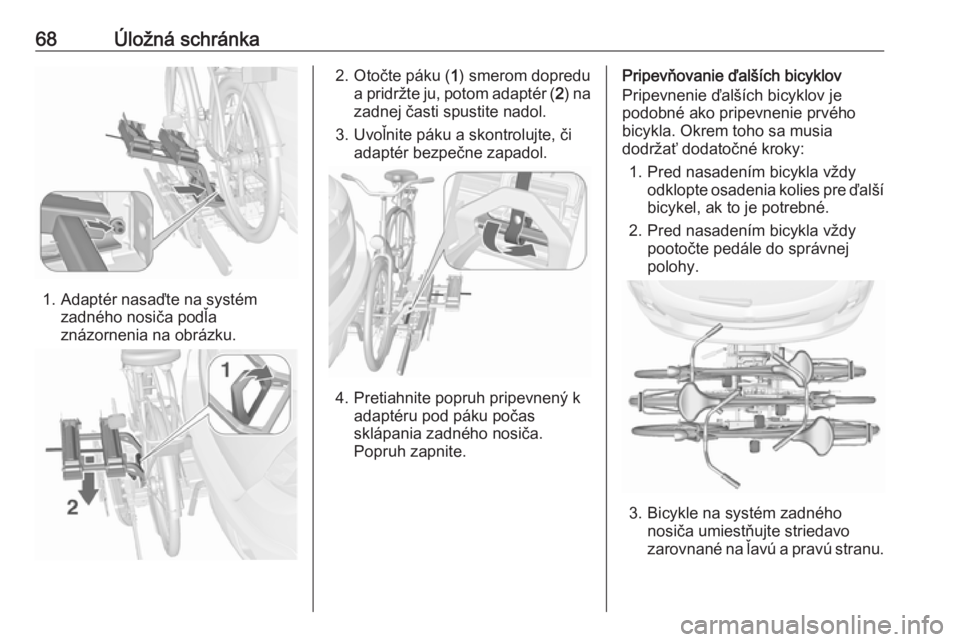

68Úložná schránka
1. Adaptér nasaďte na systémzadného nosiča podľaznázornenia na obrázku.
2. Otočte páku ( 1) smerom dopredu
a pridržte ju, potom adaptér ( 2) na
zadnej časti spustite nadol.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.
4. Pretiahnite popruh pripevnený kadaptéru pod páku počas
sklápania zadného nosiča.
Popruh zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého
bicykla. Okrem toho sa musia
dodržať dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.
3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
