Péče o vozidlo189Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí
být otevřena ventilace v oblasti
záporného pólu.
Používejte pouze akumulátory
vozidla umožňující připevnění
pojistkové skříňky.
Zajistěte, aby akumulátor byl vždy
nahrazen akumulátorem stejného
typu.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 142.
Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 216.
Výstražný štítek
Význam symbolů: ● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.
Odvzdušnění palivového systému u vznětovýchmotorů
Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nestartuje, vyhledejte pomoc
v servisu.

190Péče o vozidloVýměna lišty stěrače
Odklopte rameno stěrače od okna,
stiskněte tlačítko pro uvolnění lišty stěrače a sejměte jí.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače zadního okna
1. Sundejte kryt stěrače ze sestavy stěrače.
2. Nadzvedněte lištu stěrače.
3. Zatlačte kolík jezdce držáku.
4. Vytáhněte stírací lištu stěrače.

Péče o vozidlo191Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
K výměně používejte pouze žárovky stejného druhu.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Poznámky
Po jízdě v hustém dešti nebo po
umytí vozidla mohou prosvětlovací
kryty některých vnějších světel
vypadat zamlženě.
Tento stav je způsoben rozdílem teploty mezi vnitřní a vnější částí
světla.
Je to podobné kondenzaci na
oknech uvnitř vozidla během deště
a nenaznačuje to žádný problém
Vašeho vozidla.
Pokud voda vniká do elektrického
zapojení světla, nechte vozidlo
zkontrolovat ve Vašem
autorizovaném servise.Halogenové žárovky9 Varování
Uvnitř halogenových žárovek je
natlakovaný plyn, který může
explodovat, pokud vám žárovka
praskne nebo spadne. Může dojít
k poranění vás nebo jiných osob.
Určitě si přečtěte pokyny
k žárovkám a tyto pokyny
dodržujte.
LED osvětlení
Toto vozidlo je vybaveno několikaLED světly. Ohledně výměny
kterékoli sestavy LED osvětlení
kontaktujte servis.
Halogenové světlomety
Sestava světlometů základní
úrovně výbavy
Základní model vozidla je vybaven
halogenovými dálkovými a tlumenými
světly, LED směrovými světly
a signály změny jízdního pruhu
a světly pro jízdu ve dne na sestavě
světlometů.
Zde je zobrazena strana řidiče, strana spolujezdce je podobná.
Na straně řidiče před výměnou
žárovky demontujte plnicí hrdlo
nádobky ostřikovačů čelního skla.
1. Světlomety dálkových světel
2. Světlomety tlumených světel
Světlomety dálkových a tlumených
světel

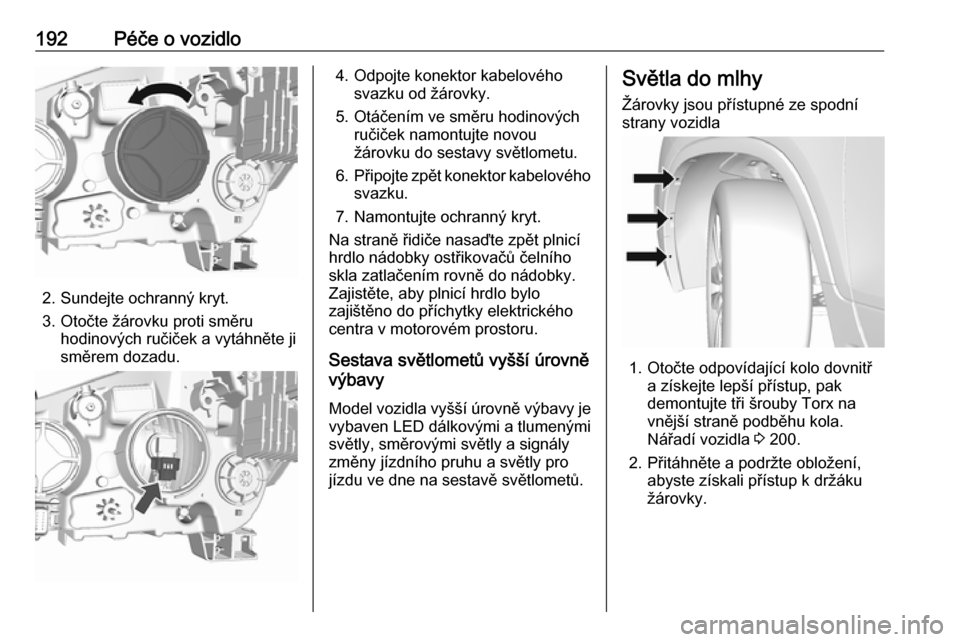

1. Otevřete kapotu. Kapota motoru 3 184

192Péče o vozidlo
2. Sundejte ochranný kryt.
3. Otočte žárovku proti směru hodinových ručiček a vytáhněte jisměrem dozadu.
4. Odpojte konektor kabelového svazku od žárovky.
5. Otáčením ve směru hodinových ručiček namontujte novou
žárovku do sestavy světlometu.
6. Připojte zpět konektor kabelového
svazku.
7. Namontujte ochranný kryt.
Na straně řidiče nasaďte zpět plnicí hrdlo nádobky ostřikovačů čelního
skla zatlačením rovně do nádobky.
Zajistěte, aby plnicí hrdlo bylo
zajištěno do příchytky elektrického
centra v motorovém prostoru.
Sestava světlometů vyšší úrovně
výbavy
Model vozidla vyšší úrovně výbavy je vybaven LED dálkovými a tlumenýmisvětly, směrovými světly a signály
změny jízdního pruhu a světly pro
jízdu ve dne na sestavě světlometů.Světla do mlhy
Žárovky jsou přístupné ze spodní strany vozidla
1. Otočte odpovídající kolo dovnitř a získejte lepší přístup, pak
demontujte tři šrouby Torx na
vnější straně podběhu kola.
Nářadí vozidla 3 200.
2. Přitáhněte a podržte obložení, abyste získali přístup k držáku
žárovky.

Péče o vozidlo193
3. Přitáhněte pojistný jazýčeksměrem ven a odpojte zástrčku
konektoru z patice žárovky.
4. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte jej ze světlometu.
5. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
6. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
7. Namontujte obložení a upevněte tři šrouby Torx.
Koncová světla
Vozidlo je vybaveno halogenovými
směrovými světly a signály změny
jízdního pruhu, zpětným světlometem
a LED koncovými/brzdovými světly
v sestavě koncového světla.
Levá strana
1. Uvolněte oba kryty na příslušné vnější straně zasunutím
šroubováku. Sundejte oba kryty
a odšroubujte šrouby. Sundejte
panel.
2. Kryt nejdříve uvolněte zasunutím šroubováku ve vybrání. Poté kryt
uvolněte na přední a horní straně.
Sejměte kryt.

194Péče o vozidloPravá strana
1. Sundejte dvířka schránkya vytáhněte soupravu na opravu
pneumatik.
2. Sejměte kryt.
3. Směrová světla a signalizace změny jízdního pruhu (1)
Zpětný světlomet (2)
4. Vyjměte držák žárovky. Vyjměte žárovku a vyměňte jí.
5. Vložte držák žárovek do sestavy koncových světel. Namontujte
sestavu koncového světla do
karosérie a utáhněte. Zavřete
a zajistěte krytky.
6. Zapněte zapalování a zkontrolujte
funkčnost všech světel.
Osvětlení registrační značky

Péče o vozidlo1951. Šroubovákem světlo opatrněvypačte.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
Otočte držákem žárovky proti
směru hodinových ručiček
a odpojte jej.
3. Vyjměte žárovku z držáku a vyměňte žárovku.
4. Vložte držák žárovky do tělesa žárovky a otočte jím ve směru
hodinových ručiček.
5. Vložte těleso světla a zajistěte jej pomocí šroubováku.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce.
Ve skřínce nad kladným pólem
akumulátoru jsou některé hlavní
pojistky. Pokud je třeba, nechte je
vyměnit v servisu.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce v této příručce se musí
vztahovat na Vaše vozidlo.
Pokud kontrolujete pojistkovou
skříňku, orientujte se podle nálepky
pojistkové skříňky.Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Pinzetu na pojistky nasaďte podle typu pojistky ze shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází
v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a odstraňte.

196Péče o vozidlo
Mini pojistky
Č.Obvod1Střešní okno2Spínač vnějších zrcátek/dešťovýsnímač/elektricky ovládaná oknaDRV3–4–5Řídicí modul elektrické brzdy6Inteligentní snímač baterie7Zámek sloupku řízení8Modul řízení převodovky9–10Zadní kamera/vnitřní zpětné
zrcátko/spínač světlometů/
světlomety11Stěrač zadního skla12Vyhřívání zadního okna13Sedadlo, bederní opěrka14Vyhřívání vnějších zpětných
zrcátekČ.Obvod15Modul LPG/řídicí modul palivo‐
vého systému16Vyhřívání sedadel17Řídicí modul převodovky R/C/
vodní čerpadlo/nezávislé topení18Řídicí jednotka motoru R/C19Palivové čerpadlo20–21Chladicí ventilátor22–23Zapalovací cívka/vstřikovací
ventily24Čerpadlo ostřikovačů25Servopohon světlometu26Řídicí snímače motoru27–28Zapalování29Zapalování 1/2

Péče o vozidlo197Č.Obvod30Výfukový systém31Levé dálkové světlo32Pravé dálkové světlo33Modul řízení motoru34Houkačka35Systém chlazení36Přední mlhové světlo
Pojistky - J-boxy
Č.Obvod1Řídicí modul elektrické brzdy2Přední stěrač3Napájecí modul4Napájecí svorka pojistkové
skříňky v přístrojové desce5–6Ohřívání paliva7Startér8Chladicí ventilátorČ.Obvod9Chladicí ventilátor10Modul řízení motoru/žhavicí
svíčka11Startér
Pojistková skříňka
v přístrojové desce
Pojistková blok v interiéru se nachází pod přístrojovou deskou na straně
řidiče. Pojistky jsou přístupné po
demontování schránky. Schránku
demontujte tak, že ji otevřete
a vytáhnete ven.Mini pojistky

198Péče o vozidloČ.Obvod1Modul řízení karoserie2Modul řízení karoserie3Modul řízení karoserie4Modul řízení karoserie5Modul řízení karoserie6Modul řízení karoserie7Modul řízení karoserie8Modul řízení karoserie9Spínač zapalování10Bezpečnostní diagnostický
modul11Datový konektor12Klimatizace13Dveře zavazadlového prostoru14Modul centrální brány15Varování o opuštění jízdního
pruhu/vnitřní zrcátko16Přizpůsobivé přední světlometyČ.Obvod17Zámek sloupku18Modul ultrazvukového parkova‐
cího asistenta19Řídicí modul karosérie/řízení
regulovaného napětí20Volant21–22Zapalovač cigaret/napájecí
zásuvka příslušenství na stej‐
nosměrný proud DC (přední)23Zapalovač cigaret/napájecí
zásuvka příslušenství na stej‐
nosměrný proud DC (zadní
strana středové konzoly)24Rezerva25Servisní modul telematiky26Vyhřívání volantu27Sestava sdružených přístrojů/
informační systém/spínač nezá‐
vislého topení28Zásuvka tažného zařízeníČ.Obvod29Displej/informační systém30Modul řízení převodovky31Sestava sdruženého přístroje32Informační a zábavní systém33Zásuvka tažného zařízení34Modul pasivního vstupu/pasiv‐
ního startu
Pojistky S/B
Č.Obvod01Spínač elektricky ovládaného
sedadla02Rezerva03Elektricky ovládaná okna vpředu04Elektricky ovládaná okna vzadu05Logistický režim06Spínač elektricky ovládaného
sedadla
