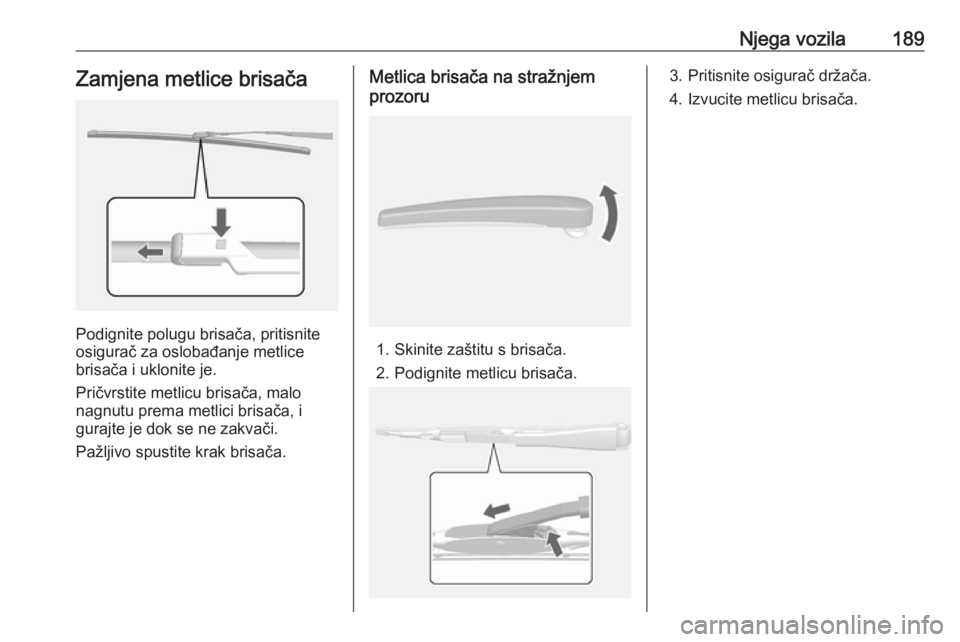

Njega vozila189Zamjena metlice brisača
Podignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
1. Skinite zaštitu s brisača.
2. Podignite metlicu brisača.
3. Pritisnite osigurač držača.
4. Izvucite metlicu brisača.

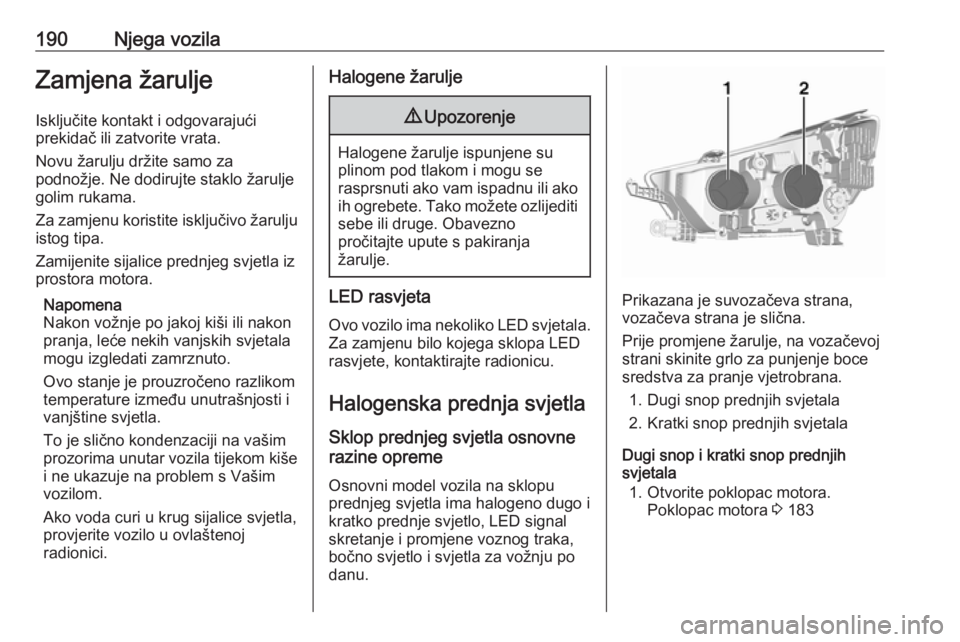

190Njega vozilaZamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite isključivo žarulju istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Napomena
Nakon vožnje po jakoj kiši ili nakon
pranja, leće nekih vanjskih svjetala
mogu izgledati zamrznuto.
Ovo stanje je prouzročeno razlikom temperature između unutrašnjosti i
vanjštine svjetla.
To je slično kondenzaciji na vašim prozorima unutar vozila tijekom kiše
i ne ukazuje na problem s Vašim
vozilom.
Ako voda curi u krug sijalice svjetla,
provjerite vozilo u ovlaštenoj
radionici.Halogene žarulje9 Upozorenje
Halogene žarulje ispunjene su
plinom pod tlakom i mogu se
rasprsnuti ako vam ispadnu ili ako ih ogrebete. Tako možete ozlijediti sebe ili druge. Obavezno
pročitajte upute s pakiranja
žarulje.
LED rasvjeta
Ovo vozilo ima nekoliko LED svjetala. Za zamjenu bilo kojega sklopa LEDrasvjete, kontaktirajte radionicu.
Halogenska prednja svjetla Sklop prednjeg svjetla osnovne
razine opreme
Osnovni model vozila na sklopu
prednjeg svjetla ima halogeno dugo i
kratko prednje svjetlo, LED signal
skretanje i promjene voznog traka,
bočno svjetlo i svjetla za vožnju po
danu.Prikazana je suvozačeva strana,
vozačeva strana je slična.
Prije promjene žarulje, na vozačevoj
strani skinite grlo za punjenje boce
sredstva za pranje vjetrobrana.
1. Dugi snop prednjih svjetala
2. Kratki snop prednjih svjetala
Dugi snop i kratki snop prednjih
svjetala
1. Otvorite poklopac motora. Poklopac motora 3 183

Njega vozila191
2. Uklonite zaštitni poklopac.
3. Okrenite žarulju u suprotnom smjeru od kazaljke sata i povucite
ravno natrag.
4. Odvojite utikač kabelskog svežnja
od žarulje.
5. Ugradite novu žarulju u sklop prednjeg svjetla okretanjem u
smjeru kazaljke sata.
6. Ponovno spojite utikač kabelskog svežnja.
7. Ugradite zaštitni poklopac.
Za vozačevu stranu, ugradite grlo za
punjenje boce sredstva za pranje
vjetrobrana čvrstim uguravanjem u bocu. Provjerite je li se kopča grla za
punjenje zakvačila u držač
električnog centra ispod poklopca
motora.
Sklop prednjeg svjetla visoke
razine opreme
Model vozila s visokom razinom
opreme na sklopu prednjeg svjetla
ima LED dugo i kratko prednje svjetlo,
signal skretanja i promjene voznog
traka, bočno svjetlo i svjetla za vožnju po danu.Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti
vozila
1. Zakrenite dotični kotač prema unutra za lakši pristup i uklonite tri
torx vijka s vanjske strane koša
blatobrana. Alat vozila 3 199.
2. Povucite i držite oblogu kako biste
pristupili držaču žarulje.

192Njega vozila

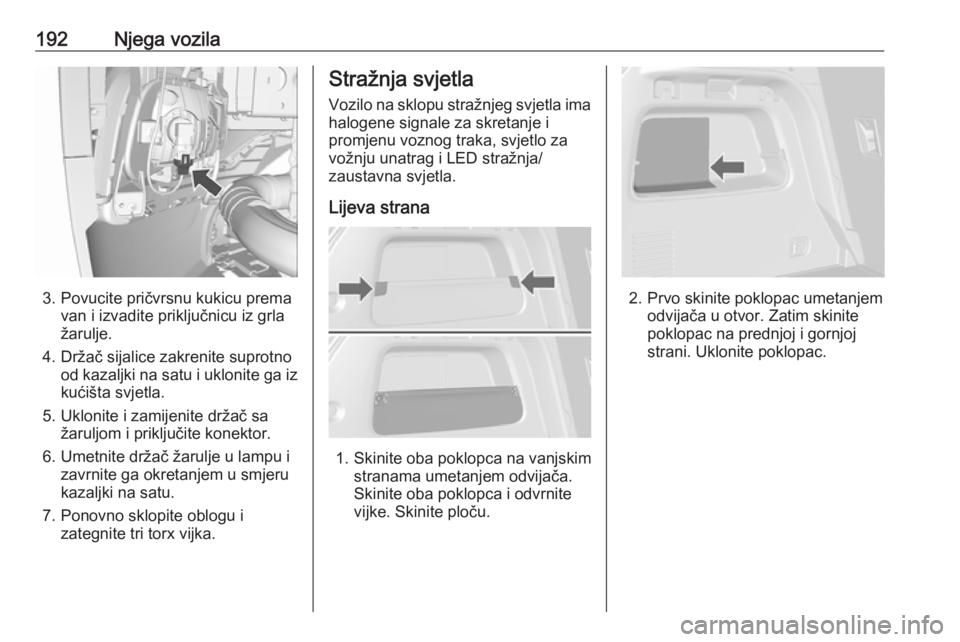

3. Povucite pričvrsnu kukicu premavan i izvadite priključnicu iz grla
žarulje.
4. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
5. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
6. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
7. Ponovno sklopite oblogu i zategnite tri torx vijka.
Stražnja svjetla
Vozilo na sklopu stražnjeg svjetla ima
halogene signale za skretanje i
promjenu voznog traka, svjetlo za
vožnju unatrag i LED stražnja/
zaustavna svjetla.
Lijeva strana
1. Skinite oba poklopca na vanjskim stranama umetanjem odvijača.
Skinite oba poklopca i odvrnite
vijke. Skinite ploču.
2. Prvo skinite poklopac umetanjem odvijača u otvor. Zatim skinite
poklopac na prednjoj i gornjoj
strani. Uklonite poklopac.

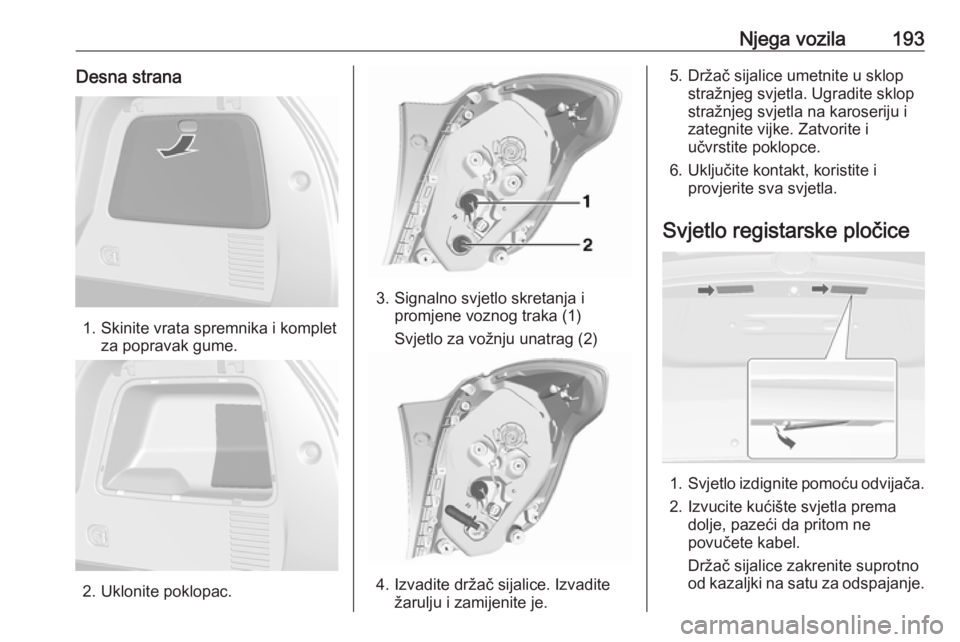

Njega vozila193Desna strana
1. Skinite vrata spremnika i kompletza popravak gume.
2. Uklonite poklopac.
3. Signalno svjetlo skretanja ipromjene voznog traka (1)
Svjetlo za vožnju unatrag (2)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač sijalice umetnite u sklopstražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Svjetlo registarske pločice
1. Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite suprotno
od kazaljki na satu za odspajanje.

194Njega vozila3. Izvadite sijalicu iz držača izamijenite je.
4. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.

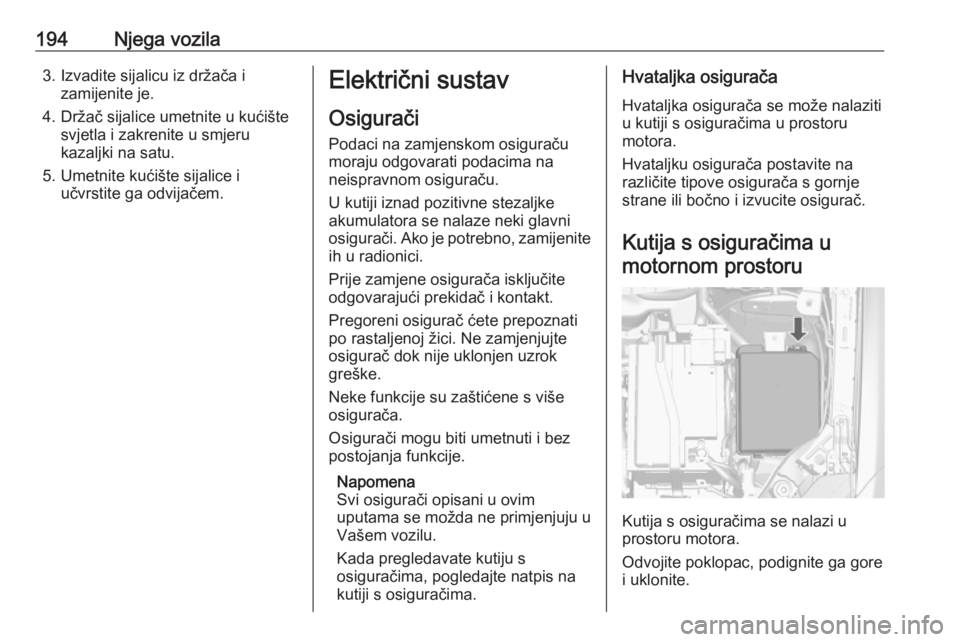

5. Umetnite kućište sijalice i učvrstite ga odvijačem.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima umotornom prostoru
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.

Njega vozila195

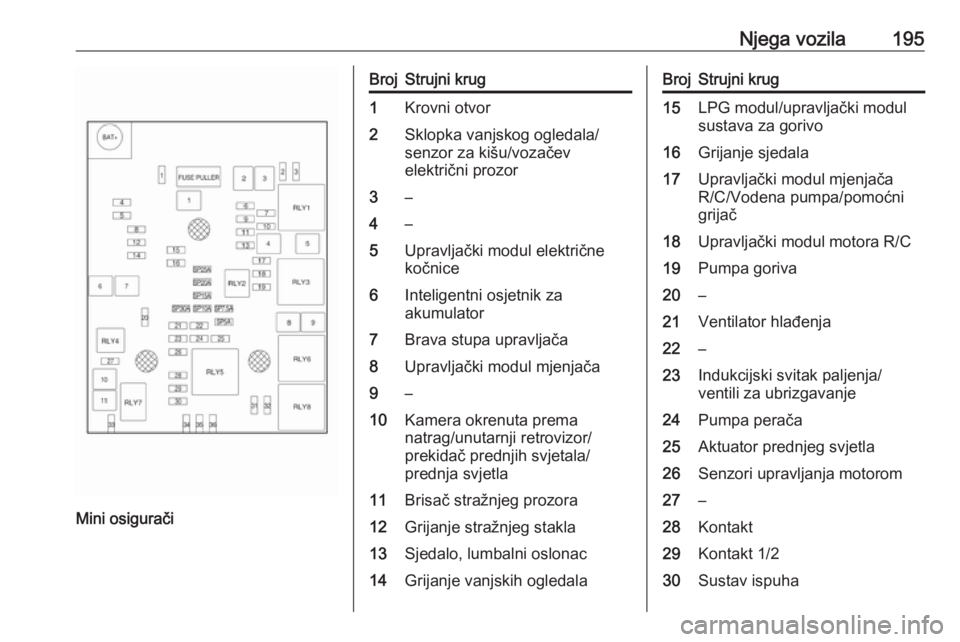

Mini osigurači
BrojStrujni krug1Krovni otvor2Sklopka vanjskog ogledala/
senzor za kišu/vozačev
električni prozor3–4–5Upravljački modul električne
kočnice6Inteligentni osjetnik za
akumulator7Brava stupa upravljača8Upravljački modul mjenjača9–10Kamera okrenuta prema
natrag/unutarnji retrovizor/
prekidač prednjih svjetala/
prednja svjetla11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Sjedalo, lumbalni oslonac14Grijanje vanjskih ogledalaBrojStrujni krug15LPG modul/upravljački modul
sustava za gorivo16Grijanje sjedala17Upravljački modul mjenjača
R/C/Vodena pumpa/pomoćni
grijač18Upravljački modul motora R/C19Pumpa goriva20–21Ventilator hlađenja22–23Indukcijski svitak paljenja/
ventili za ubrizgavanje24Pumpa perača25Aktuator prednjeg svjetla26Senzori upravljanja motorom27–28Kontakt29Kontakt 1/230Sustav ispuha

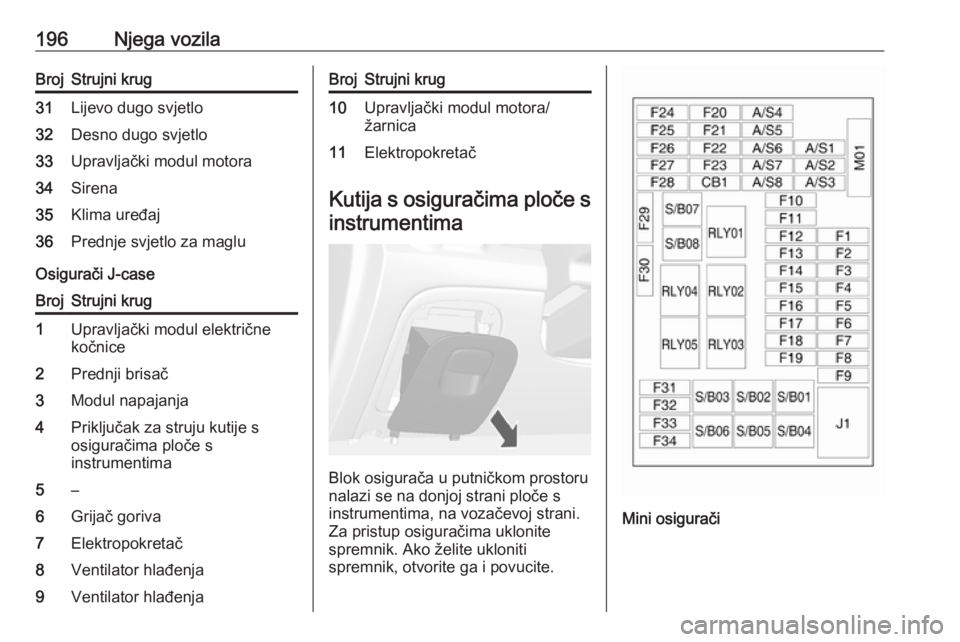

196Njega vozilaBrojStrujni krug31Lijevo dugo svjetlo32Desno dugo svjetlo33Upravljački modul motora34Sirena35Klima uređaj36Prednje svjetlo za maglu
Osigurači J-case
BrojStrujni krug1Upravljački modul električne
kočnice2Prednji brisač3Modul napajanja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7Elektropokretač8Ventilator hlađenja9Ventilator hlađenjaBrojStrujni krug10Upravljački modul motora/
žarnica11Elektropokretač
Kutija s osiguračima ploče s
instrumentima
Blok osigurača u putničkom prostoru
nalazi se na donjoj strani ploče s instrumentima, na vozačevoj strani.
Za pristup osiguračima uklonite
spremnik. Ako želite ukloniti
spremnik, otvorite ga i povucite.
Mini osigurači

Njega vozila197BrojStrujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Centralni priključni modul15Upozorenje za napuštanje
prometnog traka/Unutarnji
retrovizor16Prilagodljiva prednja svjetla17Brava stupaBrojStrujni krug18Modul ultrazvučne pomoći pri
parkiranju19Upravljački modul karoserije/
Regulacija napona20Kolo upravljača21–22Upaljač za cigarete/priključak
za napajanje pribora
istosmjernom strujom (prednji)23Upaljač za cigarete/priključak
za napajanje pribora
istosmjernom strujom (stražnja
strana središnje konzole)24Rezerva25Telematički servisni modul26Grijano kolo upravljača27Sklop ploče s instrumentima/
infotainment sustav/sklopka
pomoćnog grijača28Priključak prikolice29Zaslon/Infotainment sustavBrojStrujni krug30Upravljački modul mjenjača31Sklop u ploči s instrumentima32Infotainment sustav33Priključak prikolice34Pasivni ulaz/modul za pasivno
pokretanje
S/B osigurači
BrojStrujni krug01Sklopka električnog sjedala02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Sklopka električnog sjedala07Rezerva08Rezerva
Midi osigurač

198Njega vozilaBrojStrujni krugM01PTC
Kutija s osiguračima uprtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.
Mini osigurači
BrojStrujni krug1Pojačalo2Pogon na sve kotače3–4–5–6Rezerva7–8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–17–18–
S/B osigurači
