OPEL MOKKA X 2019.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2019.5, Model line: MOKKA X, Model: OPEL MOKKA X 2019.5Pages: 265, PDF-Größe: 6.81 MB
Page 41 of 265
Schlüssel, Türen, Fenster39An den Dichtungen oder der Schiene
des Schiebedachs können sich
Schmutz und Staub festsetzen, was
zu einer Störung der Schiebedach‐
funktion, Geräuschentwicklung oder
Undichtigkeiten führen kann. Das
Schiebedach hin und wieder betäti‐
gen und Hindernisse oder
Verschmutzungen entfernen. Dich‐
tung des Schiebedachs und umlie‐
gende Bereiche mit einem sauberen
Tuch und einer milden Seifenlauge
abwischen. Schmiermittel nicht vom
Schiebedach abwischen.
Allgemeine Hinweise
Schutzfunktion
Trifft das Schiebedach während der
automatischen Schließbewegung auf einen Widerstand, wird es sofort
gestoppt und wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. den Schalter
2 gedrückt halten. Das Schiebedach
wird mit deaktivierter Schutzfunktion
geschlossen. Zum Anhalten Schalter
loslassen.Initialisierung nach einem
Stromausfall
Nach einem Stromausfall kann das
Sonnendach möglicherweise nur
eingeschränkt betätigt werden. Das
System muss von der Werkstatt initi‐
alisiert werden.
Page 42 of 265
40Sitze, RückhaltesystemeSitze,
RückhaltesystemeKopfstützen .................................. 40
Vordersitze ................................... 41
Sitzposition ................................ 41
Sitzeinstellung ........................... 42
Heizung ..................................... 44
Sicherheitsgurte ........................... 45
Sicherheitsgurt .......................... 45
Dreipunkt-Sicherheitsgurt ..........46
Airbag-System ............................. 48
Front-Airbag .............................. 51
Seiten-Airbag ............................. 52
Kopf-Airbag ............................... 52
Airbagabschaltung .....................53
Kinderrückhaltesysteme ..............54
Kindersicherheitssystem ...........54
Befestigungsplätze des Kinder‐ sicherheitssystems ...................58Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Die Kopfstütze zum Höherstellen
nach oben ziehen. Versuchen, die
Kopfstütze zu verschieben, um
sicherzustellen, dass sie arretiert ist.
Zum Senken der Kopfstütze die
Verriegelung drücken und die Kopf‐ stütze nach unten drücken. Nach
dem Loslassen des Knopfs versu‐
chen, die Kopfstütze zu verschieben,
um sicherzustellen, dass sie arretiert
ist.
Page 43 of 265
Sitze, Rückhaltesysteme41Horizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in drei Positionen ein.
Zum Zurückstellen in die hintere Posi‐ tion die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen.
Zum Absenken die Verriegelung (1)
drücken und die Kopfstütze nach
unten drücken.
Ausbau
Kopfstütze ganz nach oben ziehen.
Verriegelungen (1) und (2) gleichzei‐
tig drücken.
Kopfstütze nach oben ziehen.
Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
Page 44 of 265
42Sitze, Rückhaltesysteme
● Mit dem Gesäß möglichst weithinten an der Rückenlehne
sitzen. Den Abstand zwischen
dem Sitz und den Pedalen so
einstellen, dass die Beine beim
vollständigen Durchtreten der
Pedale leicht angewinkelt sind.
Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Display-Instrumente haben. Der
Abstand zwischen Kopf und
Dachhimmel sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐ lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an der Sitzlehne anliegen.
● Lenkrad einstellen 3 80.
● Kopfstütze einstellen 3 40.
● Höhe des Sicherheitsgurts einstellen 3 46.● Die Oberschenkelauflage so
einstellen, dass zwischen Sitz‐kante und Kniekehle ein Abstand von zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so einstellen, dass sie die natürliche
Form der Wirbelsäule unter‐
stützt.
Sitzeinstellung Nur mit eingerasteten Sitzen und
eingerasteten Rückenlehnen fahren.
Längsverstellung
Page 45 of 265

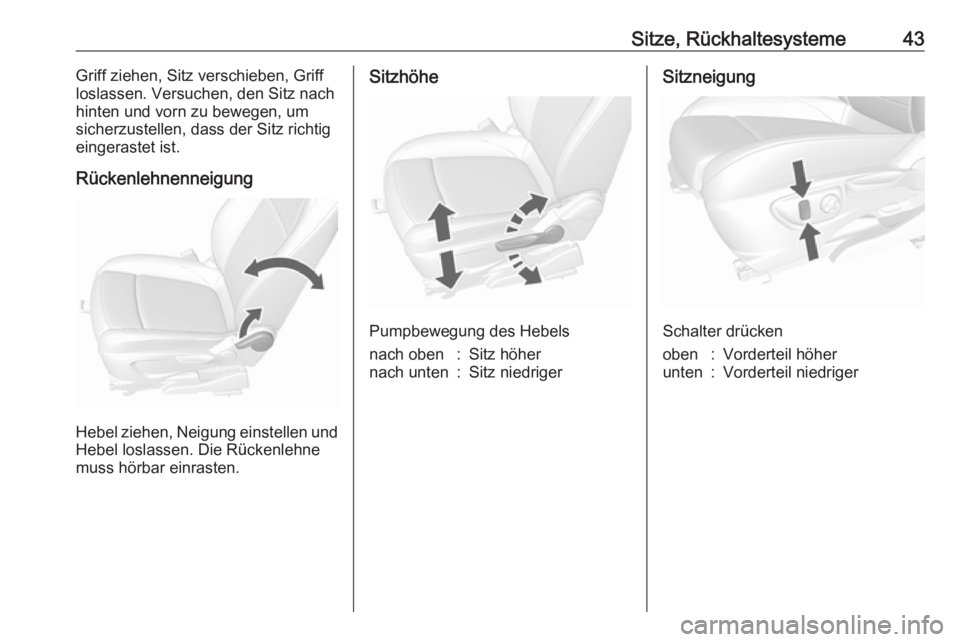

Sitze, Rückhaltesysteme43Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu bewegen, um
sicherzustellen, dass der Sitz richtig eingerastet ist.
Rückenlehnenneigung
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Schalter drücken
oben:Vorderteil höherunten:Vorderteil niedriger
Page 46 of 265

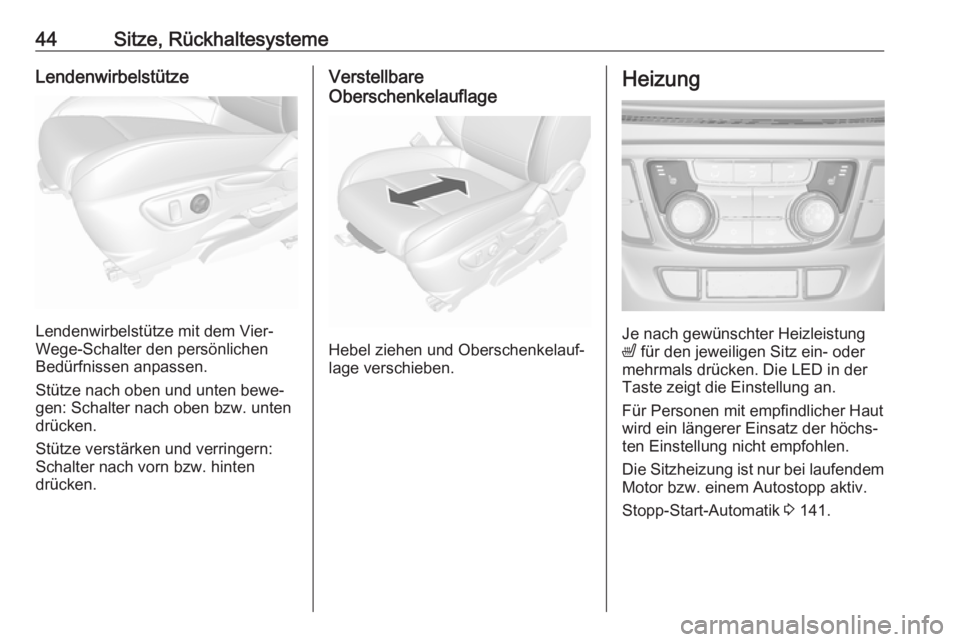

44Sitze, RückhaltesystemeLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter den persönlichen
Bedürfnissen anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Heizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die LED in der
Taste zeigt die Einstellung an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 141.
Page 47 of 265
Sitze, Rückhaltesysteme45Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in ihrer Sitzposition zu
halten. Daher ist die Verletzungsge‐
fahr deutlich geringer.
9 Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 54.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen und
Verschmutzung untersuchen und die
ordnungsgemäße Funktion überprü‐
fen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.
Sicherheitsgurt anlegen X 3 96.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere
gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer
führen.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 96.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Page 48 of 265
46Sitze, RückhaltesystemeHinweis
Keine Zubehörteile oder andere
Gegenstände anbringen oder
einbauen, die die Funktion der Gurt‐ straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Zulas‐ sung Ihres Fahrzeugs ungültig wird!
Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie
einrastet.
Den Beckengurt während der Fahrt
durch Ziehen am Schultergurt regel‐
mäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schieben, oder den Druckknopf
zum Lösen drücken und die
Höheneinstellung nach unten
schieben.
Page 49 of 265

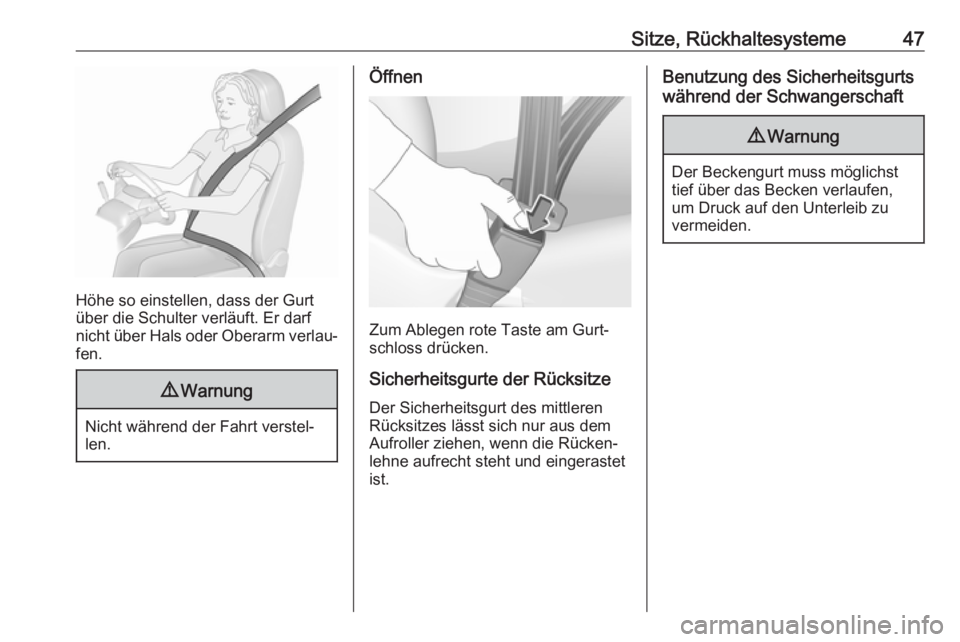

Sitze, Rückhaltesysteme47
Höhe so einstellen, dass der Gurt
über die Schulter verläuft. Er darf
nicht über Hals oder Oberarm verlau‐ fen.
9 Warnung
Nicht während der Fahrt verstel‐
len.
Öffnen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sicherheitsgurte der Rücksitze
Der Sicherheitsgurt des mittleren
Rücksitzes lässt sich nur aus dem
Aufroller ziehen, wenn die Rücken‐
lehne aufrecht steht und eingerastet
ist.
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu
vermeiden.
Page 50 of 265

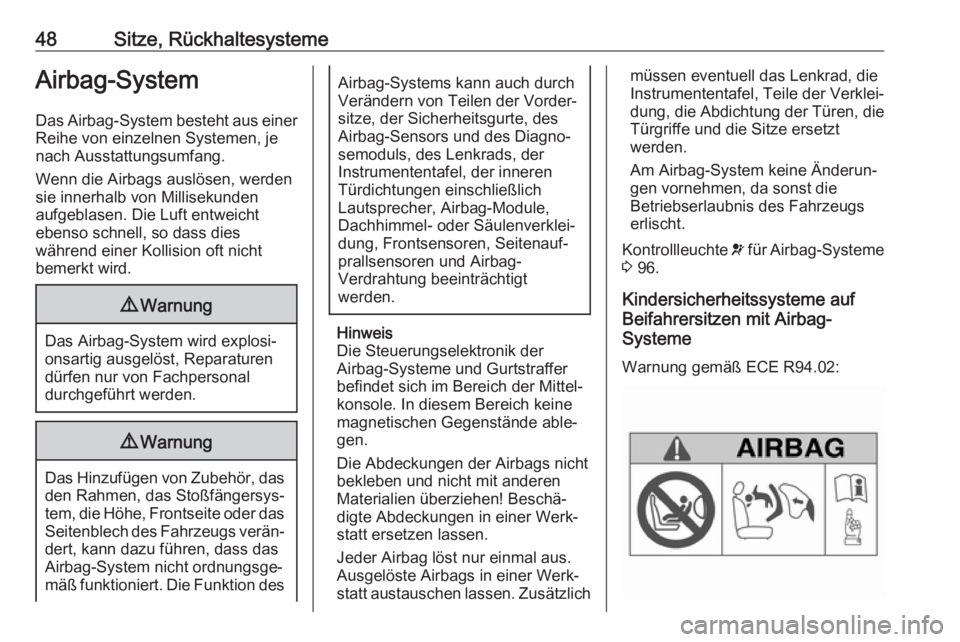

48Sitze, RückhaltesystemeAirbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden
aufgeblasen. Die Luft entweicht
ebenso schnell, so dass dies
während einer Kollision oft nicht
bemerkt wird.9 Warnung
Das Airbag-System wird explosi‐
onsartig ausgelöst, Reparaturen
dürfen nur von Fachpersonal
durchgeführt werden.
9 Warnung
Das Hinzufügen von Zubehör, das
den Rahmen, das Stoßfängersys‐tem, die Höhe, Frontseite oder das Seitenblech des Fahrzeugs verän‐ dert, kann dazu führen, dass das
Airbag-System nicht ordnungsge‐
mäß funktioniert. Die Funktion des
Airbag-Systems kann auch durch
Verändern von Teilen der Vorder‐
sitze, der Sicherheitsgurte, des
Airbag-Sensors und des Diagno‐
semoduls, des Lenkrads, der
Instrumententafel, der inneren
Türdichtungen einschließlich
Lautsprecher, Airbag-Module,
Dachhimmel- oder Säulenverklei‐
dung, Frontsensoren, Seitenauf‐
prallsensoren und Airbag-
Verdrahtung beeinträchtigt
werden.
Hinweis
Die Steuerungselektronik der
Airbag-Systeme und Gurtstraffer
befindet sich im Bereich der Mittel‐
konsole. In diesem Bereich keine
magnetischen Gegenstände able‐ gen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen
Materialien überziehen! Beschä‐
digte Abdeckungen in einer Werk‐
statt ersetzen lassen.
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt
werden.
Am Airbag-System keine Änderun‐ gen vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs
erlischt.
Kontrollleuchte v für Airbag-Systeme
3 96.
Kindersicherheitssysteme auf
Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
