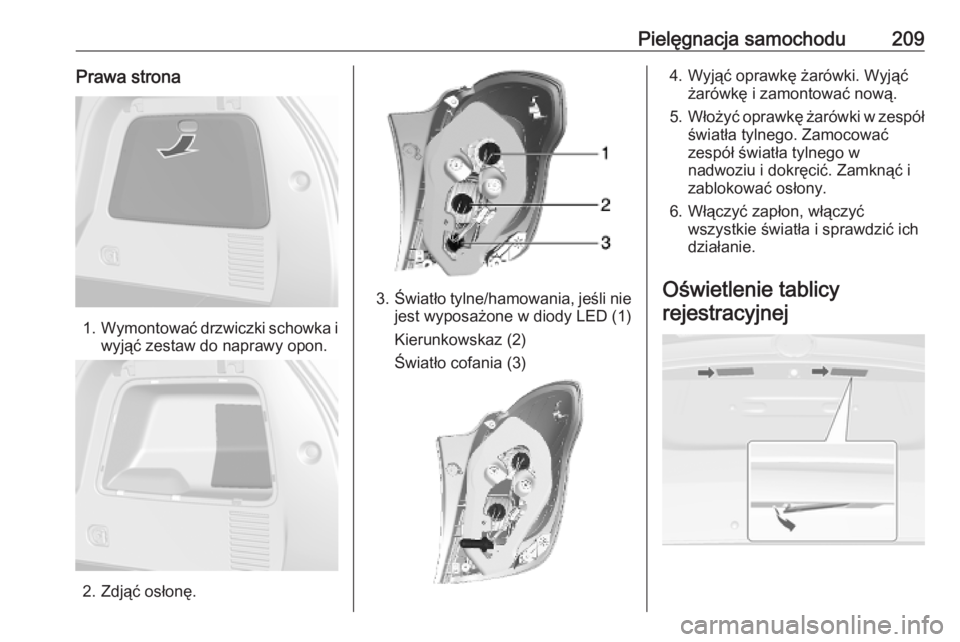

Pielęgnacja samochodu209Prawa strona
1.Wymontować drzwiczki schowka i
wyjąć zestaw do naprawy opon.
2. Zdjąć osłonę.
3. Światło tylne/hamowania, jeśli nie
jest wyposażone w diody LED (1)
Kierunkowskaz (2)
Światło cofania (3)
4. Wyjąć oprawkę żarówki. Wyjąć żarówkę i zamontować nową.
5. Włożyć oprawkę żarówki w zespół
światła tylnego. Zamocować
zespół światła tylnego w
nadwoziu i dokręcić. Zamknąć i
zablokować osłony.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Oświetlenie tablicy rejestracyjnej

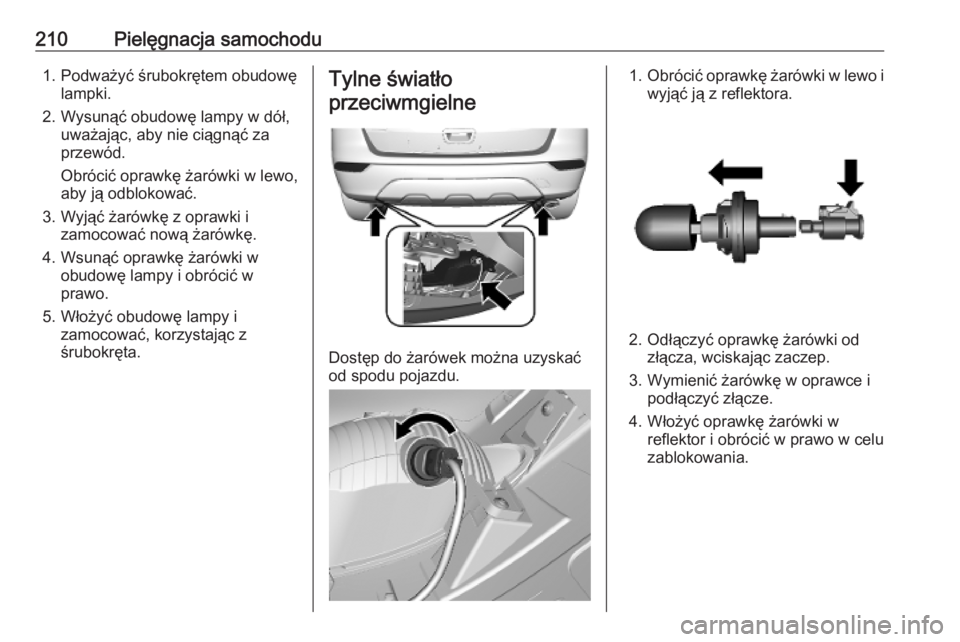

210Pielęgnacja samochodu1. Podważyć śrubokrętem obudowęlampki.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.
Obrócić oprawkę żarówki w lewo,
aby ją odblokować.
3. Wyjąć żarówkę z oprawki i zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w
prawo.
5. Włożyć obudowę lampy i zamocować, korzystając z
śrubokręta.Tylne światło
przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo w celu
zablokowania.

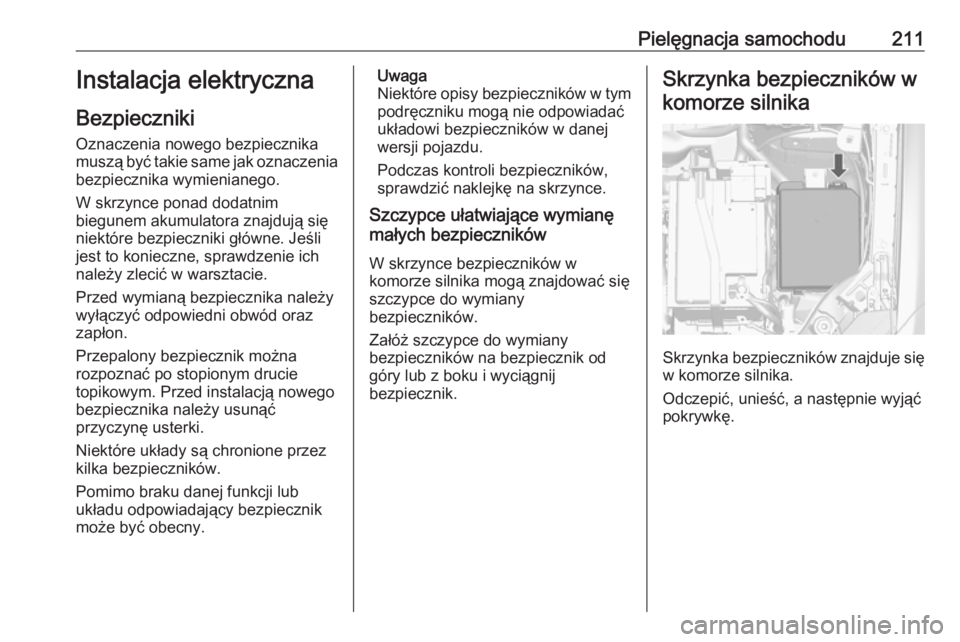

Pielęgnacja samochodu211Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W skrzynce ponad dodatnim
biegunem akumulatora znajdują się
niektóre bezpieczniki główne. Jeśli
jest to konieczne, sprawdzenie ich
należy zlecić w warsztacie.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Uwaga
Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać
układowi bezpieczników w danej
wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.

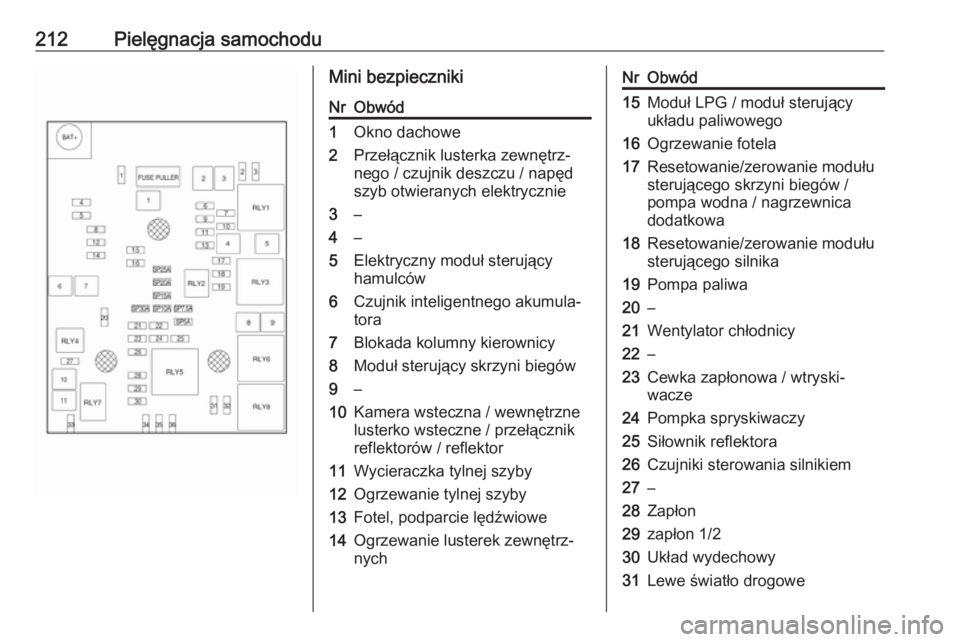

212Pielęgnacja samochoduMini bezpiecznikiNrObwód1Okno dachowe2Przełącznik lusterka zewnętrz‐
nego / czujnik deszczu / napęd
szyb otwieranych elektrycznie3–4–5Elektryczny moduł sterujący
hamulców6Czujnik inteligentnego akumula‐
tora7Blokada kolumny kierownicy8Moduł sterujący skrzyni biegów9–10Kamera wsteczna / wewnętrzne
lusterko wsteczne / przełącznik
reflektorów / reflektor11Wycieraczka tylnej szyby12Ogrzewanie tylnej szyby13Fotel, podparcie lędźwiowe14Ogrzewanie lusterek zewnętrz‐
nychNrObwód15Moduł LPG / moduł sterujący
układu paliwowego16Ogrzewanie fotela17Resetowanie/zerowanie modułu
sterującego skrzyni biegów /
pompa wodna / nagrzewnica
dodatkowa18Resetowanie/zerowanie modułu
sterującego silnika19Pompa paliwa20–21Wentylator chłodnicy22–23Cewka zapłonowa / wtryski‐
wacze24Pompka spryskiwaczy25Siłownik reflektora26Czujniki sterowania silnikiem27–28Zapłon29zapłon 1/230Układ wydechowy31Lewe światło drogowe

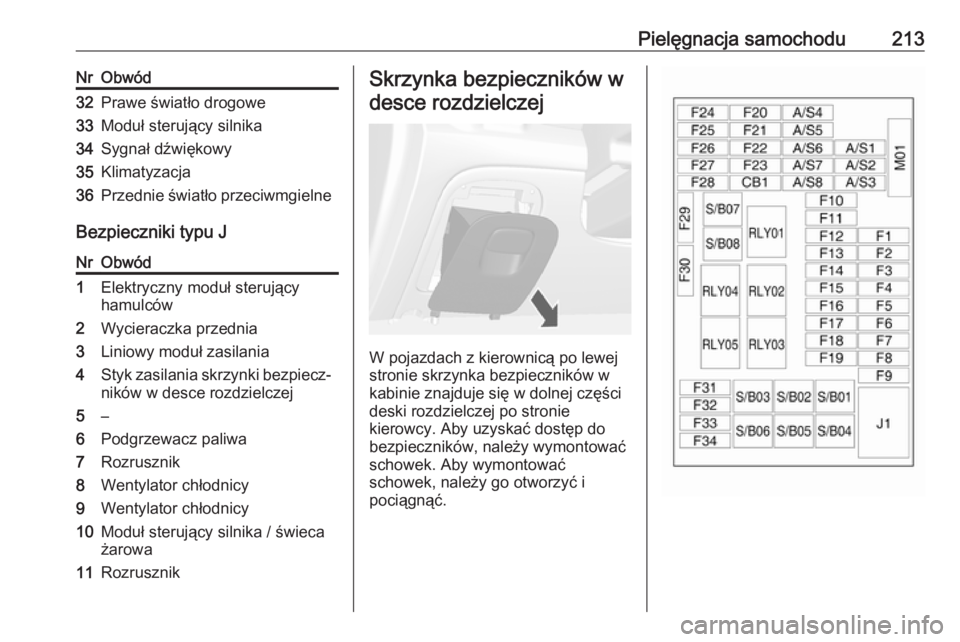

Pielęgnacja samochodu213NrObwód32Prawe światło drogowe33Moduł sterujący silnika34Sygnał dźwiękowy35Klimatyzacja36Przednie światło przeciwmgielne
Bezpieczniki typu J
NrObwód1Elektryczny moduł sterujący
hamulców2Wycieraczka przednia3Liniowy moduł zasilania4Styk zasilania skrzynki bezpiecz‐ ników w desce rozdzielczej5–6Podgrzewacz paliwa7Rozrusznik8Wentylator chłodnicy9Wentylator chłodnicy10Moduł sterujący silnika / świeca
żarowa11RozrusznikSkrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników w
kabinie znajduje się w dolnej części
deski rozdzielczej po stronie
kierowcy. Aby uzyskać dostęp do
bezpieczników, należy wymontować
schowek. Aby wymontować
schowek, należy go otworzyć i
pociągnąć.

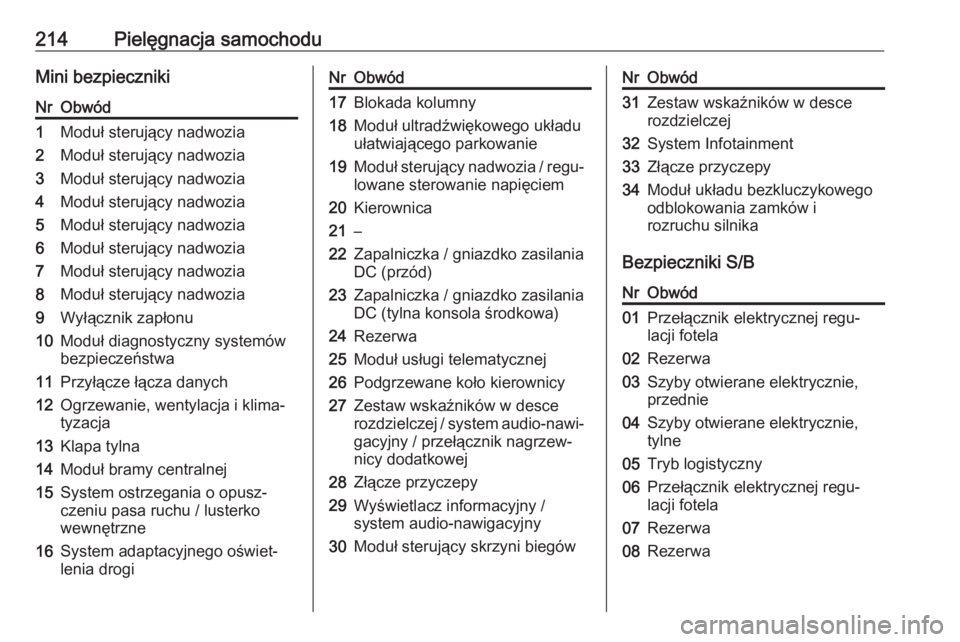

214Pielęgnacja samochoduMini bezpiecznikiNrObwód1Moduł sterujący nadwozia2Moduł sterujący nadwozia3Moduł sterujący nadwozia4Moduł sterujący nadwozia5Moduł sterujący nadwozia6Moduł sterujący nadwozia7Moduł sterujący nadwozia8Moduł sterujący nadwozia9Wyłącznik zapłonu10Moduł diagnostyczny systemów
bezpieczeństwa11Przyłącze łącza danych12Ogrzewanie, wentylacja i klima‐
tyzacja13Klapa tylna14Moduł bramy centralnej15System ostrzegania o opusz‐
czeniu pasa ruchu / lusterko
wewnętrzne16System adaptacyjnego oświet‐
lenia drogiNrObwód17Blokada kolumny18Moduł ultradźwiękowego układu
ułatwiającego parkowanie19Moduł sterujący nadwozia / regu‐
lowane sterowanie napięciem20Kierownica21–22Zapalniczka / gniazdko zasilania
DC (przód)23Zapalniczka / gniazdko zasilania
DC (tylna konsola środkowa)24Rezerwa25Moduł usługi telematycznej26Podgrzewane koło kierownicy27Zestaw wskaźników w desce
rozdzielczej / system audio-nawi‐
gacyjny / przełącznik nagrzew‐
nicy dodatkowej28Złącze przyczepy29Wyświetlacz informacyjny /
system audio-nawigacyjny30Moduł sterujący skrzyni biegówNrObwód31Zestaw wskaźników w desce
rozdzielczej32System Infotainment33Złącze przyczepy34Moduł układu bezkluczykowego
odblokowania zamków i
rozruchu silnika
Bezpieczniki S/B
NrObwód01Przełącznik elektrycznej regu‐
lacji fotela02Rezerwa03Szyby otwierane elektrycznie,
przednie04Szyby otwierane elektrycznie,
tylne05Tryb logistyczny06Przełącznik elektrycznej regu‐
lacji fotela07Rezerwa08Rezerwa

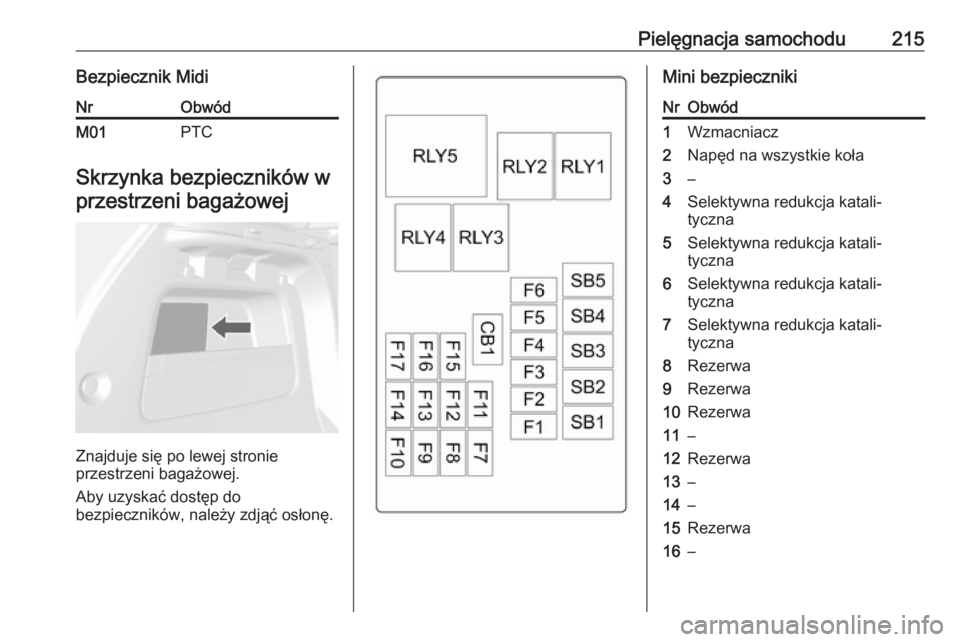

Pielęgnacja samochodu215Bezpiecznik MidiNrObwódM01PTC
Skrzynka bezpieczników wprzestrzeni bagażowej
Znajduje się po lewej stronie
przestrzeni bagażowej.
Aby uzyskać dostęp do
bezpieczników, należy zdjąć osłonę.
Mini bezpiecznikiNrObwód1Wzmacniacz2Napęd na wszystkie koła3–4Selektywna redukcja katali‐
tyczna5Selektywna redukcja katali‐
tyczna6Selektywna redukcja katali‐
tyczna7Selektywna redukcja katali‐
tyczna8Rezerwa9Rezerwa10Rezerwa11–12Rezerwa13–14–15Rezerwa16–

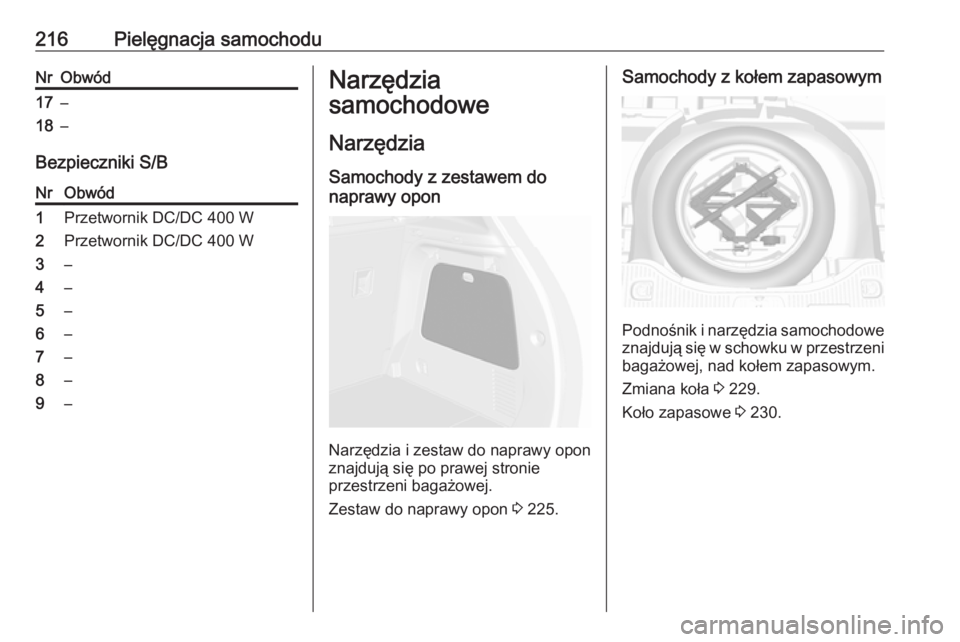

216Pielęgnacja samochoduNrObwód17–18–
Bezpieczniki S/B
NrObwód1Przetwornik DC/DC 400 W2Przetwornik DC/DC 400 W3–4–5–6–7–8–9–Narzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia i zestaw do naprawy opon
znajdują się po prawej stronie
przestrzeni bagażowej.
Zestaw do naprawy opon 3 225.
Samochody z kołem zapasowym
Podnośnik i narzędzia samochodowe
znajdują się w schowku w przestrzeni
bagażowej, nad kołem zapasowym.
Zmiana koła 3 229.
Koło zapasowe 3 230.

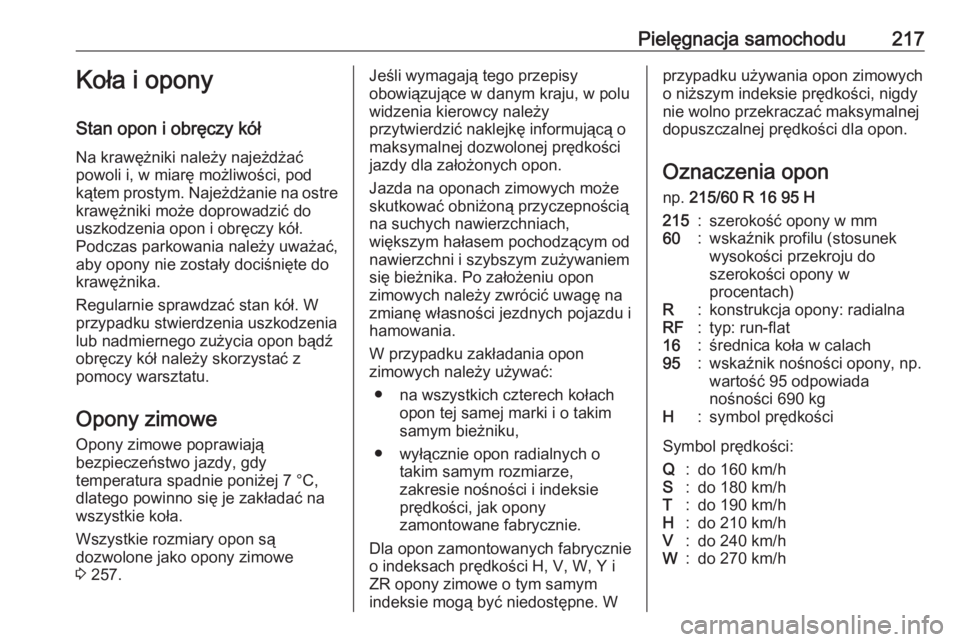

Pielęgnacja samochodu217Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 257.Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Jazda na oponach zimowych może
skutkować obniżoną przyczepnością
na suchych nawierzchniach,
większym hałasem pochodzącym od
nawierzchni i szybszym zużywaniem
się bieżnika. Po założeniu opon
zimowych należy zwrócić uwagę na
zmianę własności jezdnych pojazdu i
hamowania.
W przypadku zakładania opon
zimowych należy używać:
● na wszystkich czterech kołach opon tej samej marki i o takim
samym bieżniku,
● wyłącznie opon radialnych o takim samym rozmiarze,
zakresie nośności i indeksie
prędkości, jak opony
zamontowane fabrycznie.
Dla opon zamontowanych fabrycznie
o indeksach prędkości H, V, W, Y i
ZR opony zimowe o tym samym
indeksie mogą być niedostępne. Wprzypadku używania opon zimowych
o niższym indeksie prędkości, nigdy
nie wolno przekraczać maksymalnej
dopuszczalnej prędkości dla opon.
Oznaczenia opon
np. 215/60 R 16 95 H215:szerokość opony w mm60:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w
procentach)R:konstrukcja opony: radialnaRF:typ: run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h

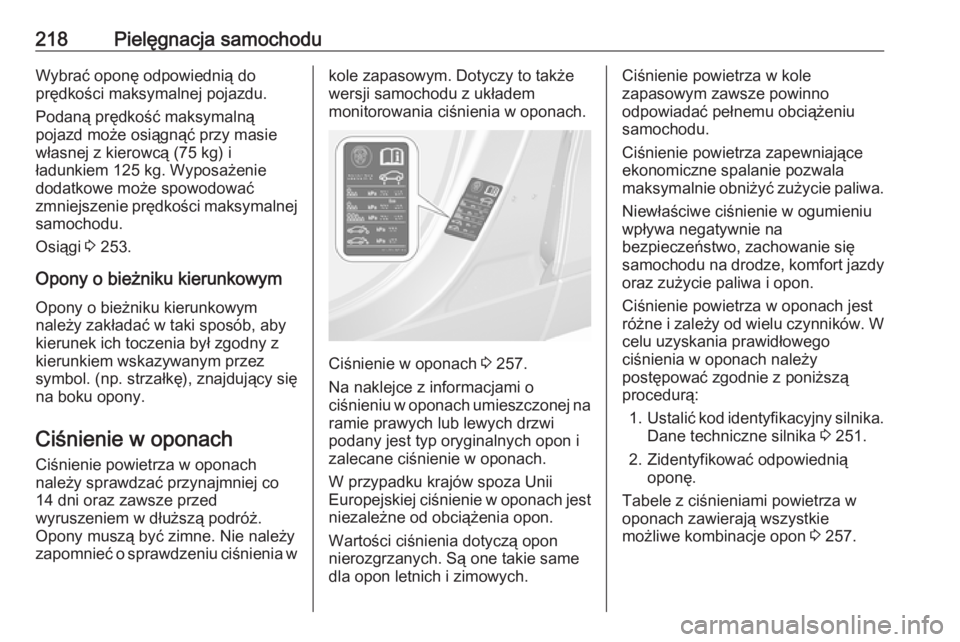

218Pielęgnacja samochoduWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 253.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol. (np. strzałkę), znajdujący się
na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia wkole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Ciśnienie w oponach 3 257.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych lub lewych drzwi
podany jest typ oryginalnych opon i
zalecane ciśnienie w oponach.
W przypadku krajów spoza Unii
Europejskiej ciśnienie w oponach jest
niezależne od obciążenia opon.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 251.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w oponach zawierają wszystkie
możliwe kombinacje opon 3 257.
