OPEL MOKKA X 2019.5 Instruksjonsbok

Pleie av bilen189Nr.Strømkrets30Girelektronikk31Instrumentpanelenhet32Infotainmentsystem33Tilhengerkontakt34Passiv inngang / Passiv start‐
modul
S/B-sikringer
Nr.Strømkrets01Elektrisk setebryter02Reserve03Elektriske vinduer foran04Elektriske vinduer bak05Logistikkmodus06Elektrisk setebryter07Reserve08ReserveMidi-sikringNr.StrømkretsM01PTC
Sikringsboksen i
bagasjerommet
Plassert på venstre side i bagasje‐
rommet.
Du får tilgang til sikringene ved å
fjerne dekslet.

190Pleie av bilenMinisikringerNr.Strømkrets1Forsterker2Firehjulstrekk3–4Selektiv katalysator-reduksjon5Selektiv katalysator-reduksjon6Selektiv katalysator-reduksjon7Selektiv katalysator-reduksjon8Reserve9Reserve10Reserve11–12Reserve13–14–15Reserve16–Nr.Strømkrets17–18–
S/B-sikringer
Nr.Strømkrets1DC/DC-omformer 400 W2DC/DC-omformer 400 W3–4–5–6–7–8–9–Verktøy i bilen
Verktøy
Biler med dekkreparasjonssett
Verktøyet og dekkreparasjonssettet
oppbevares på høyre side av baga‐ sjerommet.
Dekkreparasjonssett 3 198.

Pleie av bilen191Biler med reservehjul
Jekken og verktøyet oppbevares i et
rom i bagasjerommet, over reserve‐ hjulet.
Hjulskift 3 201.
Reservehjul 3 202.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 227.
Fest et hastighetsklistremerke i henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Bruk av vinterdekk kan medføre redu‐
sert friksjon på tørr vei, økt veistøy og
kortere levetid for dekkene. Etterendring til vinterdekk må du være
oppmerksom på endringer i håndte‐
ring av bilen og bremsing.
Ved bruk av vinterdekk må du bruke ● dekk av samme merke og profil‐ type i alle fire hjulposisjoner.
● kun radialdekk av samme stør‐ relse, lastområde og hastighets‐
klasse som de originale dekkene
som ble montert i fabrikken.
Vinterdekk med samme hastighets‐
klasse som de originale dekkene som ble montert i fabrikken, er kanskjeikke tilgjengelig for hastighetsklas‐sene H, V, W, Y og ZR. Ved bruk av vinterdekk med en lavere hastighets‐
klasse må dekkenes maksimale
hastighetskapasitet ikke overskrides.
Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde), i
prosentR:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer

192Pleie av bilen95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med
egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 223.
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et
symbol (for eksempel en pil) på
dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Dekktrykk 3 227.

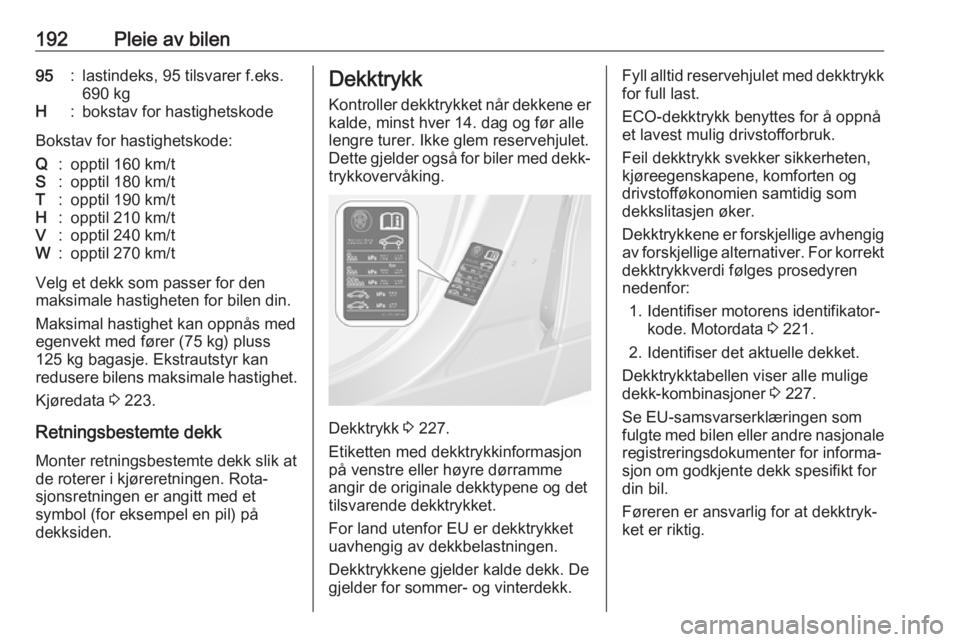

Etiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
angir de originale dekktypene og det
tilsvarende dekktrykket.
For land utenfor EU er dekktrykket
uavhengig av dekkbelastningen.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 221.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 227.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.

Pleie av bilen1939Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket i alle de fire dekkene en gang i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at driftstil‐
latelsen for bilen er ugyldig.
Gjeldende dekktrykk kan vises i føre‐
rinformasjonssenteret.
Middels nivå display:
Velg Dekktrykk -siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 96.
Høynivå display:

194Pleie av bilen
Velg Dekktrykk -siden under menyen
Info i førerinformasjonssenteret 3 96.
Systemets status og advarsler om
trykk vises med en melding som indi‐
kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen for varselsystemet.
Temperaturavhengighet 3 192.
Kontrollampen w 3 94 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 227.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at dekktrykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 103.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike dekk.
Kontrollampen w tennes. I de andre
tre dekkene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.
Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudde følere må ventilkjernen og tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden i
samsvar med etikett med dekkinfor‐
masjon eller dekktrykktabellen
3 227, og velg passende innstilling i

Pleie av bilen195menyen Dekklast i førerinformasjo‐
nen, Bil informasjon meny 3 96.
Denne innstillingen er referansen for
dekktrykkvarslingen.
Menyen Dekkbelastning vises bare
når bilen står stille og håndbremsen
er aktivert. I biler med automatgir må
velgerspaken være i P.
Middels nivå display:
Velg Dekklast -siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 96.
● Lett for komforttrykk opptil tre
personer.
● Eco for Eco-trykk opptil tre perso‐
ner.
● Maks for maksimal last.
Høynivå display:
Velg Dekklast -siden under menyen
Alternativer i førerinformasjonssente‐
ret 3 96.
● Lett for komforttrykk opptil tre
personer.
● Eco for Eco-trykk opptil tre perso‐
ner.
● Maks for maksimal last.
Dekktrykkføler
avstemmingsprosess
Hver dekktrykkføler har en unik iden‐
tifikasjonskode. Etter dekkrotasjon
eller utskifting av alle fire hjul og hvis
én eller flere dekktrykkfølere er skiftet ut, må identifikasjonskoden avstem‐
mes med en ny hjulposisjon. Avstem‐
mingsprosessen for dekktrykkfølere
må også utføres etter at et reservehjul er byttet ut med et hjul som inneholder
en dekktrykkføler.
Feillampen w skal slukke og varsel‐
meldingen skal forsvinne ved neste
tenningssyklus. Følerne avstemmes
med hjulposisjonene i følgende
rekkefølge ved hjelp av et program‐
meringsverktøy: Venstre forhjul,
høyre forhjul, høyre bakhjul, venstre
bakhjul. Blinklyset for gjeldende
aktive posisjon lyser helt til føleren er avstemt.
Kontakt et verksted for service. Det er
to minutter for å avstemme første hjul‐
posisjon og fem minutter til sammen
for å avstemme alle fire hjulposisjo‐
nene. Hvis det tar lengre tid, stopper
avstemmingsprosessen og må star‐
tes på nytt.

196Pleie av bilenAvstemmingsprosessen for dekk‐
trykkfølere er:
1. Sett alltid på parkeringsbremsen.
2. Slå på tenningen.
3. I biler med automatgir: Sett girspaken på P.
Biler med manuelt gir: velg
nøytralstilling.
4. Trykk MENU på blinklyshendelen
til å velge Bil informasjon meny i
førerinformasjonssenteret.
5. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
Middels nivå display:
Høynivå display:
6. Trykk på SET/CLR for å starte
matcheprosessen for føleren. En
melding som ber deg akseptere
prosedyren vises.
7. Trykk på SET/CLR igjen for å
bekrefte valget. To støt fra hornet bekrefter at mottakeren er i
programmeringsmodus.
8. Begynn med venstre forhjul.
9. Plasser programmeringsverk‐ tøyet inntil sideveggen på dekket,
nær ventilstammen. Trykk deret‐
ter på knappen for å aktivere
dekktrykkføleren. Et støt fra
hornet bekrefter at føleridentifika‐
sjonskoden har blitt avstemt med
dette dekket og denne hjulposi‐
sjonen.
10. Fortsett til høyre forhjul og gjenta prosedyren i trinn 9.
11. Fortsett til høyre bakhjul og gjenta
prosedyren i trinn 9.
12. Fortsett til venstre bakhjul og gjenta prosedyren i trinn 9. Et
lydsignal høres to ganger for å
indikere at føleridentifikasjonsko‐
den er blitt avstemt med bakhjulet
på venstre side, og at avstem‐
mingsprosessen for dekktrykkfø‐
leren ikke lenger er aktiv.
13. Slå av tenningen.
14. Still inn alle fire dekkene på anbe‐
falt lufttrykknivå som angitt på
informasjonsmerket.
15. Kontroller at dekkbelastningssta‐ tusen samsvarer med det valgte
dekktrykket 3 96.
Mønsterdybde Kontroller mønsterdybden regelmes‐
sig.

Pleie av bilen197Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
er angitt av merker i dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene. Pass
på at hjulene roterer samme vei som
før.
Dekk aldres, også når de ikke kjøres. Vi anbefaler at dekkene skiftes utetter 6 år.
Dekkskift, og hjuldimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene kan det hende at det nomi‐
nelle dekktrykket må programmeres
på nytt og at andre endringer må utfø‐ res på bilen.
Når du har skiftet til en annen dekk‐
dimensjon, må du skifte dekktrykk‐ merket og initialisere dekktrykkover‐
våkingssystemet på nytt. 3 1939 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens driftstillatelse ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha vulstkant.
Hjulkapsler må ikke hemme kjølingen av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med felger av legering: Når du
monterer stålfelger med legerte hjul‐
mutrer, for eksempel når du skifter til
vinterdekk, kan ikke hjulkapslene
være festet til stålfelgene.

198Pleie av bilenKjettinger
Kjettinger må bare brukes på
forhjulene.
9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Kjettinger er tillatt på hjul med dimen‐sjonene 215/65 R16, 215/60 R17 og
215/55 R18.
På dekk med størrelsen 215/65 R16
og 215/60 R17 må det alltid brukes
finleddede kjettinger egnet for sports‐ modeller, som ikke stikker mer enn
9 mm ut fra dekkmønsteret og innsi‐
den av dekket (inkludert kjettinglå‐
sen).
På dekk med størrelsen 215/55 R18
må det bare brukes spesialkjettinger
som er godkjent for Opel Mokka for
disse dekkstørrelsene. Kontakt et
verksted for mer informasjon.
Det er ikke tillatt å bruke kjetting på
nødhjulet.
Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐
rasjonssettet.9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om
gangen.
Styring og håndtering kan påvir‐ kes.
Ved dekkskade:
Trekk til håndbremsen, og legg inn
1. gir, revers eller P.
Dekkreparasjonssettet sitter på høyre
side i bagasjerommet.
