OPEL MOKKA X 2019.5 Instruktionsbok

Bilvård189MinisäkringarNrStrömkrets1Taklucka2Strömställare för ytterback‐
spegel/Regnsensor/Förarens
fönsterhiss3–4–5Elektrisk bromsregleringsmodul6Intelligent batterigivare7Rattlås8Växellådsstyrenhet9–10Backkamera/innerbackspegel/
strålkastarströmställare/strål‐
kastare11Bakrutetorkare12Bakruteuppvärmning13Säte, svankstöd14Uppvärmbara ytterbackspeglarNrStrömkrets15LPG-modul / bränslesystemets
styrenhet16Sätesvärme17Växellådans styrenhet R/C/
vattenpump/extravärmare18Motorns styrenhet R/C19Bränslepump20–21Kylfläkt22–23Tändspole / insprutare24Spolarvätskepump25Strålkastarställdon26Motorreglersensorer27–28Tändsystemet29Tändsystemet 1/230AvgassystemNrStrömkrets31Vänster helljus32Höger helljus33Motorstyrenhet34Signalhorn35Luftkonditionering36Dimljus fram
J-lådsäkringar
NrStrömkrets1Elektrisk bromsregleringsmodul2Främre torkare3Linjär strömenhet4Matningsanslutning till instru‐
mentpanelens säkringscentral5–6Bränslevärmare7Startmotor8Kylfläkt

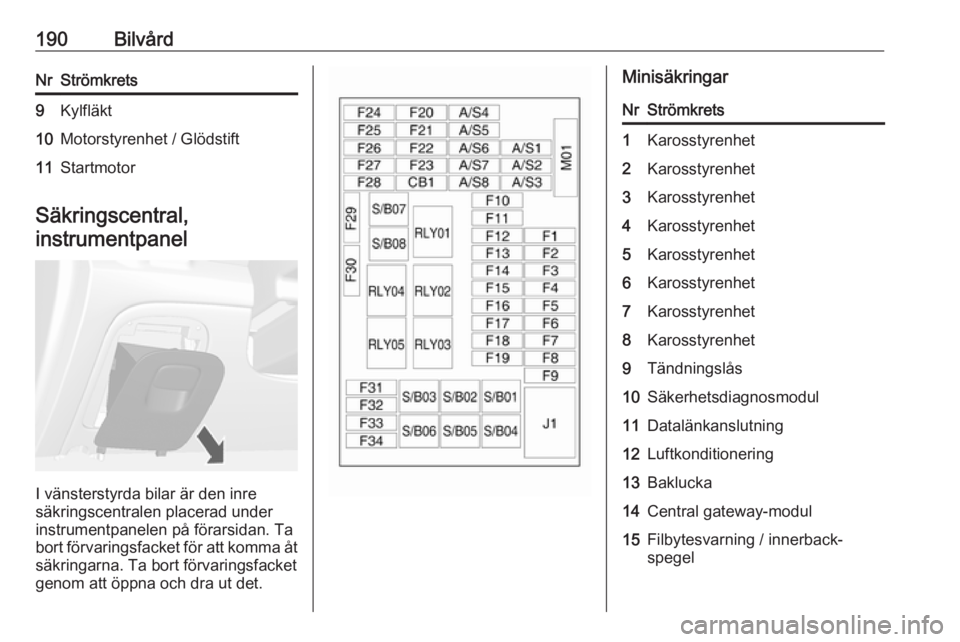

190BilvårdNrStrömkrets9Kylfläkt10Motorstyrenhet / Glödstift11Startmotor
Säkringscentral,instrumentpanel
I vänsterstyrda bilar är den inre
säkringscentralen placerad under
instrumentpanelen på förarsidan. Ta
bort förvaringsfacket för att komma åt
säkringarna. Ta bort förvaringsfacket
genom att öppna och dra ut det.
MinisäkringarNrStrömkrets1Karosstyrenhet2Karosstyrenhet3Karosstyrenhet4Karosstyrenhet5Karosstyrenhet6Karosstyrenhet7Karosstyrenhet8Karosstyrenhet9Tändningslås10Säkerhetsdiagnosmodul11Datalänkanslutning12Luftkonditionering13Baklucka14Central gateway-modul15Filbytesvarning / innerback‐
spegel

Bilvård191NrStrömkrets16Kurvbelysning17Rattlås18Parkeringshjälpmodul med ultra‐ljud19Karossens styrenhet / reglerad
spänningskontroll20Ratt21–22Cigarettändare / DC-tillbehör‐
suttag (fram)23Cigarettändare / DC-tillbehör‐
suttag (bakre mittkonsol)24Reserv25Modul för telematiktjänster26Rattvärme27Instrumentpanel/infotainment‐
system/extravärmarens ström‐
ställare28SläputtagNrStrömkrets29Infodisplay/infotainmentsystem30Växellådsstyrenhet31Instrumentgrupp32Infotainmentsystem33Släputtag34Modul för passiv öppning / passiv start
S/B-säkringar
NrStrömkrets01Strömställare elmanövrerad stol02Reserv03Elektriska fönsterhissar fram04Elektriska fönsterhissar bak05Logistikläge06Strömställare elmanövrerad stol07Reserv08ReservMidisäkringNrStrömkretsM01PTC
Säkringscentral,
bagageutrymme
Den sitter på vänster sida i bagage‐
utrymmet.
Ta bort locket för att komma åt säkri‐
ngarna.

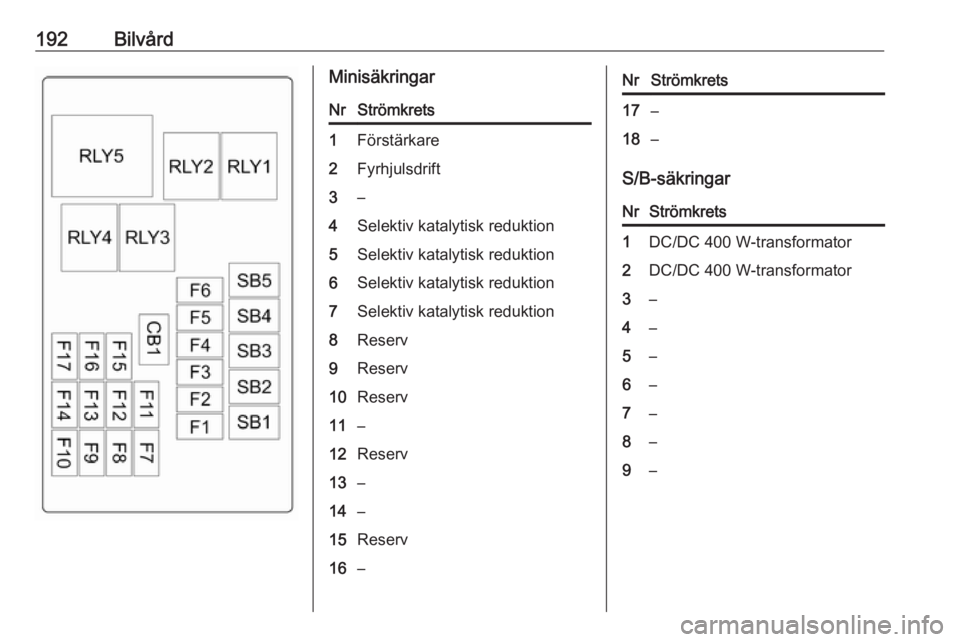

192BilvårdMinisäkringarNrStrömkrets1Förstärkare2Fyrhjulsdrift3–4Selektiv katalytisk reduktion5Selektiv katalytisk reduktion6Selektiv katalytisk reduktion7Selektiv katalytisk reduktion8Reserv9Reserv10Reserv11–12Reserv13–14–15Reserv16–NrStrömkrets17–18–
S/B-säkringar
NrStrömkrets1DC/DC 400 W-transformator2DC/DC 400 W-transformator3–4–5–6–7–8–9–

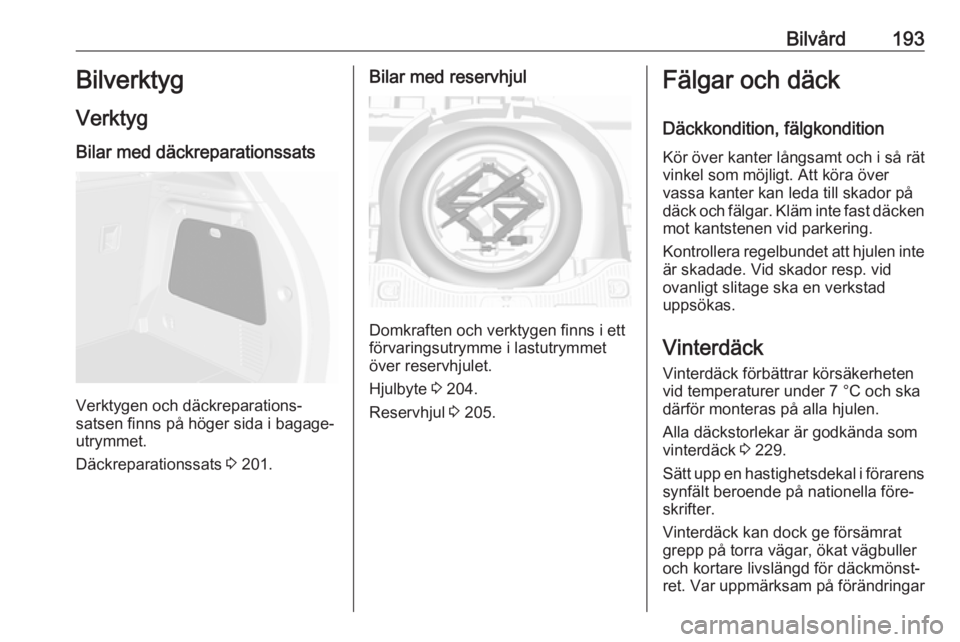

Bilvård193Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen och däckreparations‐
satsen finns på höger sida i bagage‐
utrymmet.
Däckreparationssats 3 201.
Bilar med reservhjul
Domkraften och verktygen finns i ett
förvaringsutrymme i lastutrymmet över reservhjulet.
Hjulbyte 3 204.
Reservhjul 3 205.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 229.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Vinterdäck kan dock ge försämrat
grepp på torra vägar, ökat vägbuller
och kortare livslängd för däckmönst‐
ret. Var uppmärksam på förändringar

194Bilvårdvad gäller bilens köregenskaper och
bromsförmåga när du har bytt till
vinterdäck.
Om du använder vinterdäck måste du
se till att du endast använder
● däck från samma tillverkare och med samma mönstertyp på alla
fyra hjulen.
● radialdäck med samma storlek, belastningsfrekvens och hastig‐
hetsbeteckning som original‐
däcken.
Vinterdäck med samma hastighets‐
beteckning som de fabriksmonterade
däcken kanske inte finns tillgängliga
för däck med hastighetsbeteckning‐
arna H, V, W, Y och ZR. Om du
använder vinterdäck med en lägre
hastighetsbeteckning måste du se till
att aldrig överskrida däckets maxhas‐ tighet.
Däckbeteckningar
T.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd),
procentR:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95
motsvarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg)
plus125 kgnyttolast. Eventuell extra‐
utrustning kan minska bilens maxhas‐
tighet.
Kördata 3 225.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Däcktryck Kontrollera däcktrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med däcktrycksövervaknings‐ system.

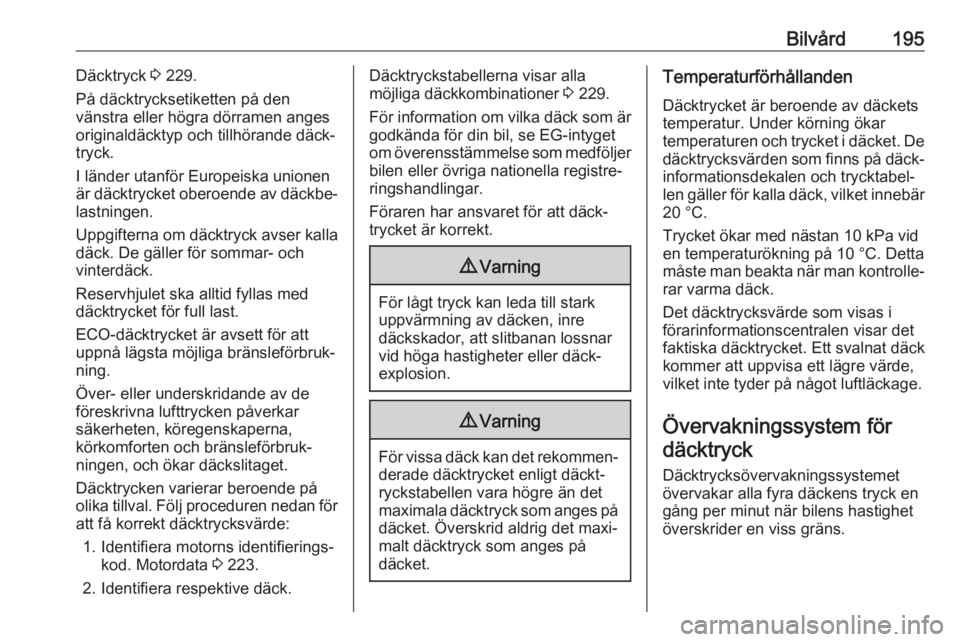

Bilvård195Däcktryck 3 229.
På däcktrycksetiketten på den
vänstra eller högra dörramen anges
originaldäcktyp och tillhörande däck‐
tryck.
I länder utanför Europeiska unionen
är däcktrycket oberoende av däckbe‐
lastningen.
Uppgifterna om däcktryck avser kalla däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med
däcktrycket för full last.
ECO-däcktrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 223.
2. Identifiera respektive däck.Däcktryckstabellerna visar alla
möjliga däckkombinationer 3 229.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär 20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐
rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet
övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.

196BilvårdSe upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
förarinformationscentralen.
Mellannivådisplay:
Välj sidan Däcktryck på
Inställningar ? i förarinformations‐
centralen 3 96.
Högnivådisplay:
Välj sidan Däcktryck på Info-menyn i
förarinformationscentralen 3 96.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 194.
För lågt däcktryck indikeras av
kontrollampan w 3 94.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 229.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i
systemet inträffat. Uppsök en verk‐
stad för att få hjälp.

Bilvård197När däcken har pumpats kan du
behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera däcktrycket.
Bilmeddelanden 3 103.
Om däcktrycket ska sänkas eller
höjas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas fast byter du ventil‐
käglan och tätningsringen. Om giva‐
ren snäpps fast på däcket byter du
hela ventilskaftet.
Laststatus Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 229 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 96. Denna
inställning fungerar som referens för däcktrycksvarningarna.
Menyn Däcklast visas bara om bilen
är stillastående när parkeringsbrom‐
sen är åtdragen. I bilar med automat‐
isk växellåda måste växelväljaren
vara i läge P.
Mellannivådisplay:
Välj sidan Däckbelastning på
Inställningar ? i förarinformations‐
centralen 3 96.
● Lätt för komforttryck upp till tre
personer.
● Eko för Eco-tryck upp till tre
personer.
● Max för full last.
Högnivådisplay:

198Bilvård
Välj sidan Däckbelastning på menyn
Alternativ i förarinformations‐
centralen 3 96.
● Lätt för komforttryck upp till tre
personer.
● Eko för Eco-tryck upp till tre
personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har
en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition efter att hjulen har
roterats eller efter att hela hjulparet
har bytts ut och om en eller flera
däcktryckssensorer har ersatts.
Matchningsprocessen för däcktrycks‐ sensorer bör också utföras sedan ettreservhjul har bytts ut mot ett vanligt
hjul med en däcktrycksgivare.
Felindikeringslampan ska slockna w
och varningsmeddelandet ska
försvinna vid nästa tändningscykel.
Givarna matchas mot hjulens position med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul och
vänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att matcha det första däck/hjulläget ochfem minuter totalt för att matcha alla
fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.
I bilar med manuell växellåda: välj
neutral.
4. Tryck på MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid inställningsratten för att bläddra till däcktrycksmenyn.
Mellannivådisplay:
Högnivådisplay:
