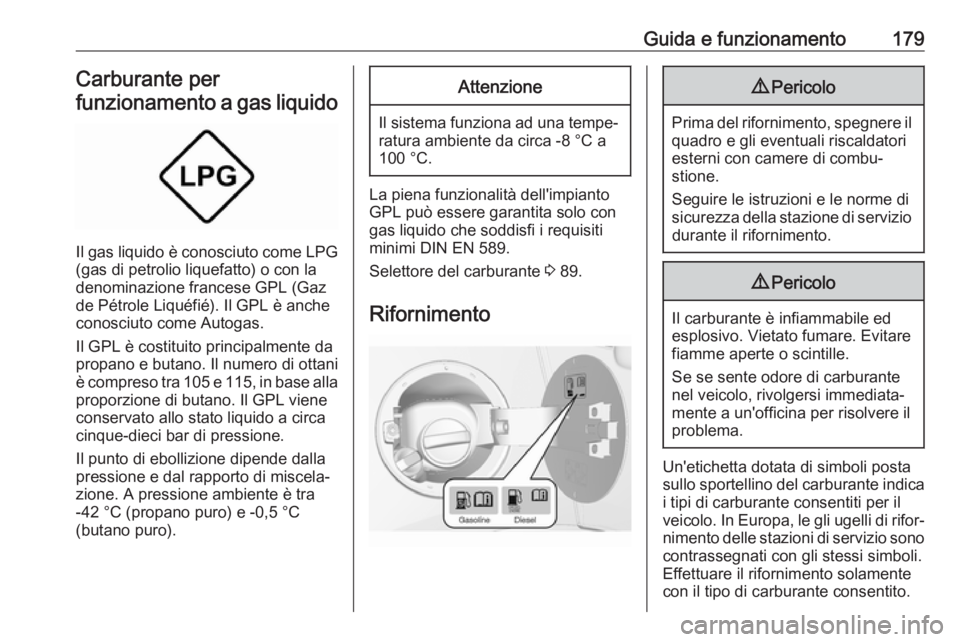

Guida e funzionamento179Carburante per
funzionamento a gas liquido
Il gas liquido è conosciuto come LPG (gas di petrolio liquefatto) o con la
denominazione francese GPL (Gaz
de Pétrole Liquéfié). Il GPL è anche
conosciuto come Autogas.
Il GPL è costituito principalmente da
propano e butano. Il numero di ottani
è compreso tra 105 e 115, in base alla proporzione di butano. Il GPL viene
conservato allo stato liquido a circa
cinque-dieci bar di pressione.
Il punto di ebollizione dipende dalla
pressione e dal rapporto di miscela‐
zione. A pressione ambiente è tra
-42 °C (propano puro) e -0,5 °C (butano puro).
Attenzione
Il sistema funziona ad una tempe‐ ratura ambiente da circa -8 °C a
100 °C.
La piena funzionalità dell'impianto
GPL può essere garantita solo con
gas liquido che soddisfi i requisiti
minimi DIN EN 589.
Selettore del carburante 3 89.
Rifornimento
9 Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Un'etichetta dotata di simboli posta
sullo sportellino del carburante indica
i tipi di carburante consentiti per il
veicolo. In Europa, le gli ugelli di rifor‐
nimento delle stazioni di servizio sono contrassegnati con gli stessi simboli.Effettuare il rifornimento solamente
con il tipo di carburante consentito.

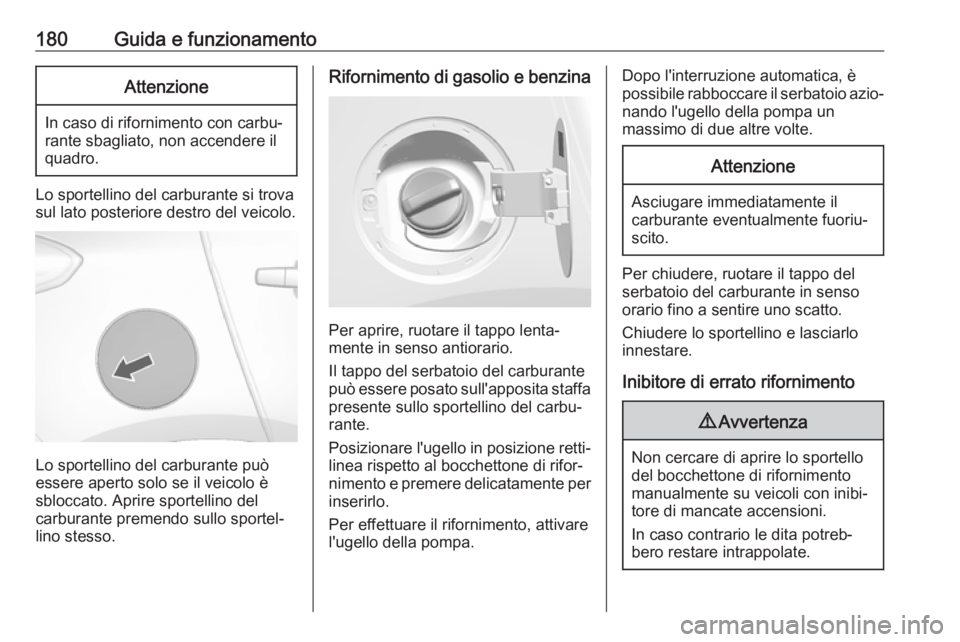

180Guida e funzionamentoAttenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
Rifornimento di gasolio e benzina
Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Posizionare l'ugello in posizione retti‐ linea rispetto al bocchettone di rifor‐
nimento e premere delicatamente per
inserirlo.
Per effettuare il rifornimento, attivare l'ugello della pompa.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐
scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e lasciarlo
innestare.
Inibitore di errato rifornimento
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.

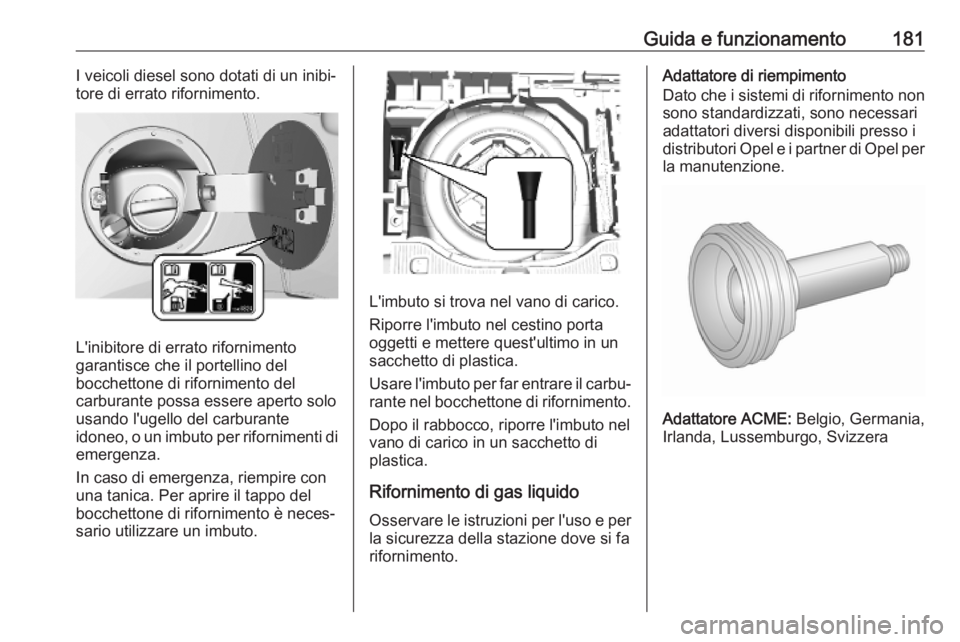

Guida e funzionamento181I veicoli diesel sono dotati di un inibi‐
tore di errato rifornimento.
L'inibitore di errato rifornimento
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo usando l'ugello del carburante
idoneo, o un imbuto per rifornimenti di
emergenza.
In caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.
L'imbuto si trova nel vano di carico.
Riporre l'imbuto nel cestino porta
oggetti e mettere quest'ultimo in un
sacchetto di plastica.
Usare l'imbuto per far entrare il carbu‐ rante nel bocchettone di rifornimento.
Dopo il rabbocco, riporre l'imbuto nel
vano di carico in un sacchetto di
plastica.
Rifornimento di gas liquido
Osservare le istruzioni per l'uso e per la sicurezza della stazione dove si fa
rifornimento.
Adattatore di riempimento
Dato che i sistemi di rifornimento non sono standardizzati, sono necessari
adattatori diversi disponibili presso i
distributori Opel e i partner di Opel per la manutenzione.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera

182Guida e funzionamento

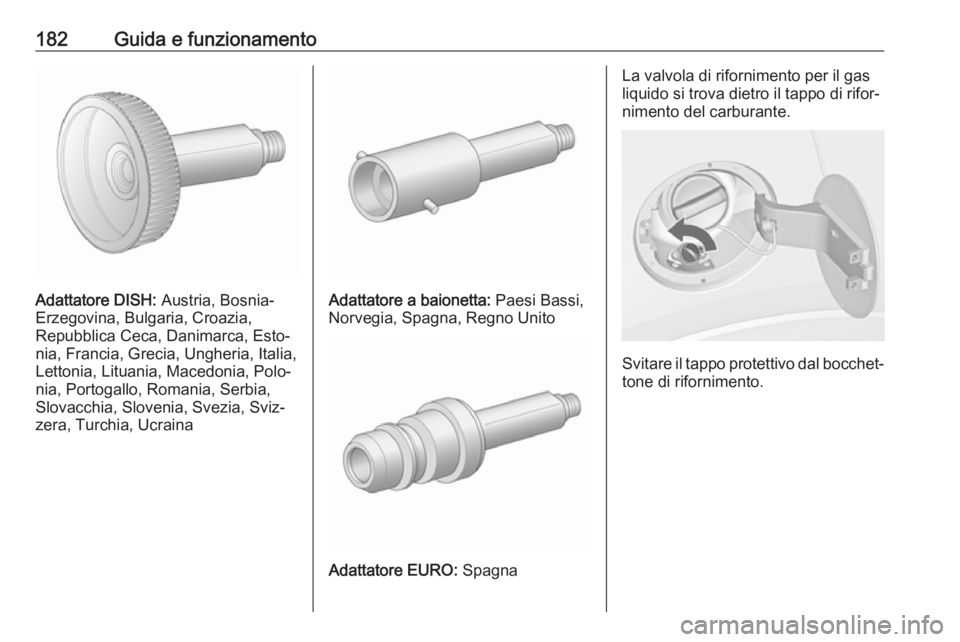

Adattatore DISH: Austria, Bosnia-
Erzegovina, Bulgaria, Croazia,
Repubblica Ceca, Danimarca, Esto‐
nia, Francia, Grecia, Ungheria, Italia,
Lettonia, Lituania, Macedonia, Polo‐
nia, Portogallo, Romania, Serbia,
Slovacchia, Slovenia, Svezia, Sviz‐
zera, Turchia, UcrainaAdattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
La valvola di rifornimento per il gas
liquido si trova dietro il tappo di rifor‐
nimento del carburante.
Svitare il tappo protettivo dal bocchet‐ tone di rifornimento.

Guida e funzionamento183

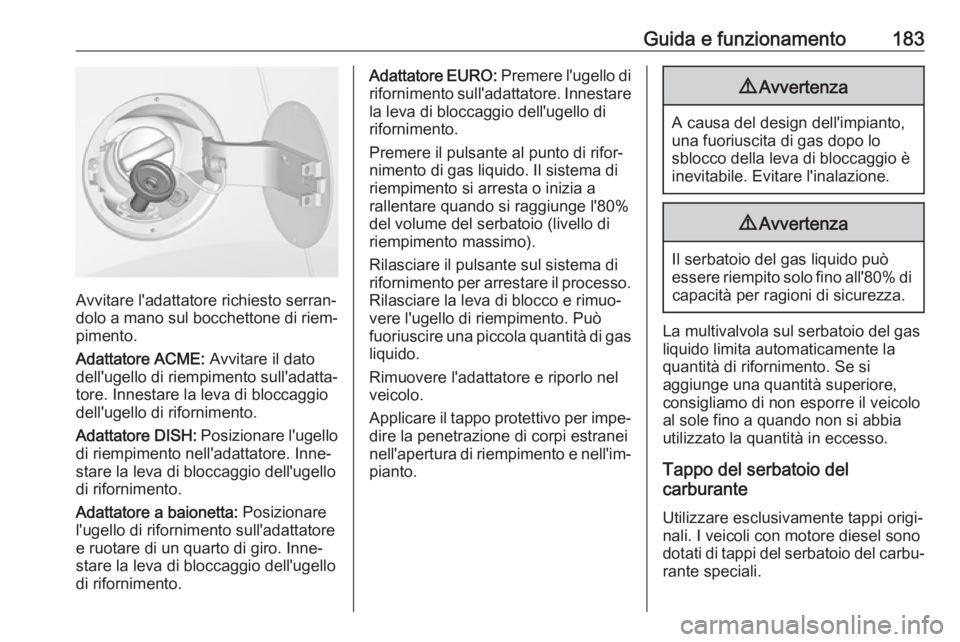

Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dato
dell'ugello di riempimento sull'adatta‐ tore. Innestare la leva di bloccaggiodell'ugello di rifornimento.
Adattatore DISH: Posizionare l'ugello
di riempimento nell'adattatore. Inne‐ stare la leva di bloccaggio dell'ugello
di rifornimento.
Adattatore a baionetta: Posizionare
l'ugello di rifornimento sull'adattatore
e ruotare di un quarto di giro. Inne‐
stare la leva di bloccaggio dell'ugello
di rifornimento.
Adattatore EURO: Premere l'ugello di
rifornimento sull'adattatore. Innestare la leva di bloccaggio dell'ugello di
rifornimento.
Premere il pulsante al punto di rifor‐
nimento di gas liquido. Il sistema di
riempimento si arresta o inizia a
rallentare quando si raggiunge l'80%
del volume del serbatoio (livello di
riempimento massimo).
Rilasciare il pulsante sul sistema di
rifornimento per arrestare il processo. Rilasciare la leva di blocco e rimuo‐
vere l'ugello di riempimento. Può
fuoriuscire una piccola quantità di gas
liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di riempimento e nell'im‐ pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può
essere riempito solo fino all'80% di capacità per ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si
aggiunge una quantità superiore,
consigliamo di non esporre il veicolo
al sole fino a quando non si abbia
utilizzato la quantità in eccesso.
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del carbu‐ rante speciali.

184Guida e funzionamentoGancio trainoInformazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe
richiedere modifiche a carico del
sistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di quattro lampa‐
dine da 5 W ciascuna, la funzione
rileva un'interruzione solo se rimane
una sola lampadina da 5 Watt o
nessuna.
L'installazione del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐ chiello di traino. In questo caso usare
il gancio di traino per l'operazione di
rimorchio. Conservare sempre il
gancio di traino a sfera nel veicolo
quando inutilizzato.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e roulotte con una
massa complessiva ammessa a
pieno carico superiore a 1.000 kg,
non si deve superare la velocità di
80 km/h. Si consiglia l'uso di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 248.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del
12%.
I carichi trainabili ammessi si appli‐
cano fino alla pendenza specificata e
fino ad un'altitudine di 1.000 m sul
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per
questo anche il peso lordo di combi‐
nazione consentito diminuisce del
10% per ogni 1.000 m di aumento
dell'altitudine. Non è necessario

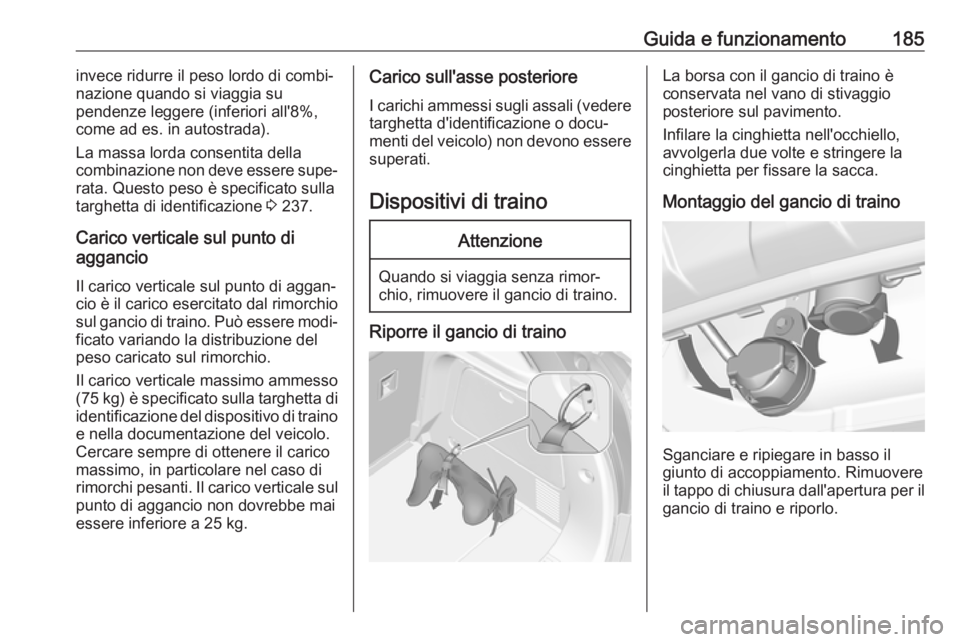

Guida e funzionamento185invece ridurre il peso lordo di combi‐
nazione quando si viaggia su
pendenze leggere (inferiori all'8%,
come ad es. in autostrada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 237.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
( 75 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
I carichi ammessi sugli assali (vedere
targhetta d'identificazione o docu‐
menti del veicolo) non devono essere superati.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La borsa con il gancio di traino è
conservata nel vano di stivaggio
posteriore sul pavimento.
Infilare la cinghietta nell'occhiello, avvolgerla due volte e stringere lacinghietta per fissare la sacca.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.

186Guida e funzionamentoVerifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Estrarre la manopola girevole e
ruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.

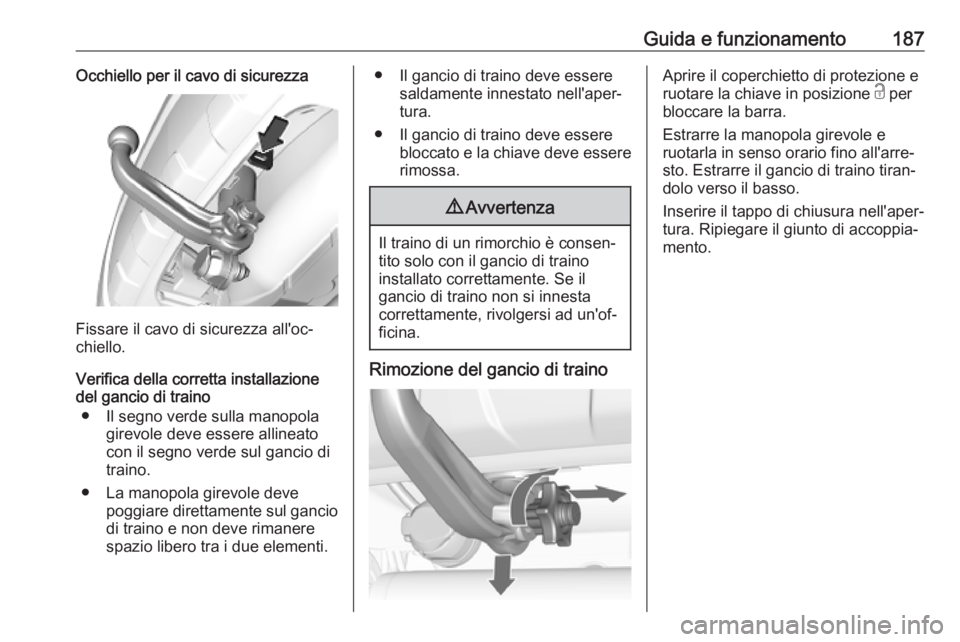

Guida e funzionamento187Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.
● Il gancio di traino deve essere saldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐
sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.

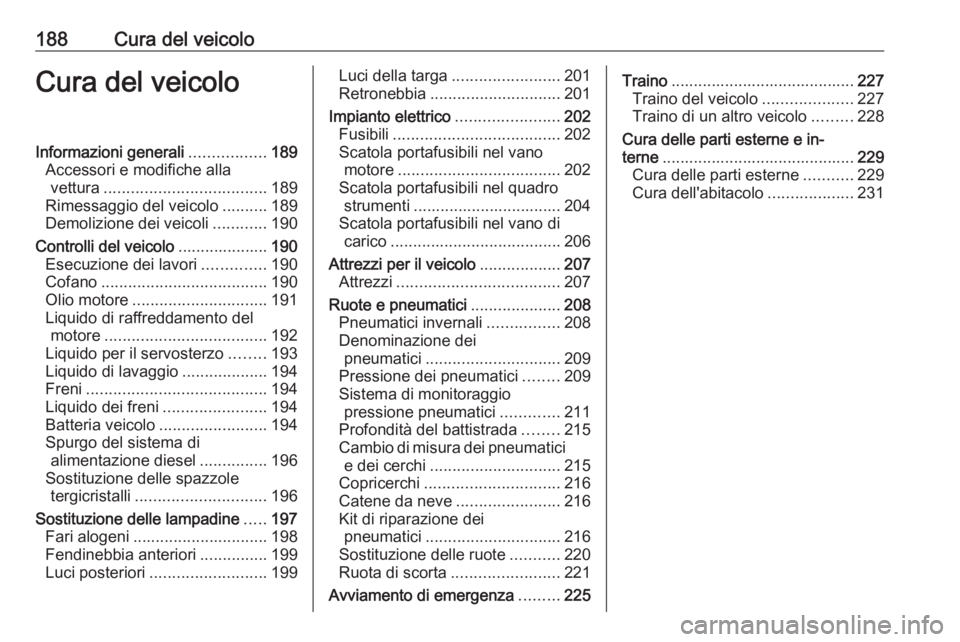

188Cura del veicoloCura del veicoloInformazioni generali.................189
Accessori e modifiche alla vettura .................................... 189
Rimessaggio del veicolo ..........189
Demolizione dei veicoli ............190
Controlli del veicolo ....................190
Esecuzione dei lavori ..............190
Cofano ..................................... 190
Olio motore .............................. 191
Liquido di raffreddamento del motore .................................... 192
Liquido per il servosterzo ........193
Liquido di lavaggio ...................194
Freni ........................................ 194
Liquido dei freni .......................194
Batteria veicolo ........................194
Spurgo del sistema di alimentazione diesel ...............196
Sostituzione delle spazzole tergicristalli ............................. 196
Sostituzione delle lampadine .....197
Fari alogeni .............................. 198
Fendinebbia anteriori ...............199
Luci posteriori .......................... 199Luci della targa........................ 201
Retronebbia ............................. 201
Impianto elettrico .......................202
Fusibili ..................................... 202
Scatola portafusibili nel vano motore .................................... 202
Scatola portafusibili nel quadro strumenti ................................. 204
Scatola portafusibili nel vano di carico ...................................... 206
Attrezzi per il veicolo ..................207
Attrezzi .................................... 207
Ruote e pneumatici ....................208
Pneumatici invernali ................208
Denominazione dei pneumatici .............................. 209
Pressione dei pneumatici ........209
Sistema di monitoraggio pressione pneumatici .............211
Profondità del battistrada ........215
Cambio di misura dei pneumatici e dei cerchi ............................. 215
Copricerchi .............................. 216
Catene da neve .......................216
Kit di riparazione dei pneumatici .............................. 216
Sostituzione delle ruote ...........220
Ruota di scorta ........................ 221
Avviamento di emergenza .........225Traino ......................................... 227
Traino del veicolo ....................227
Traino di un altro veicolo .........228
Cura delle parti esterne e in‐
terne ........................................... 229
Cura delle parti esterne ...........229
Cura dell'abitacolo ...................231
