OPEL MOKKA X 2019.5 Manuel d'utilisation (in French)

Soins du véhicule209N°Circuit électrique23Allume-cigares / prise de courant
d’accessoires CC (console
centrale arrière)24Réserve25Module de service télématique26Volant chauffé27Combiné d'instruments/Infotain‐
ment System/Commutateur de
chauffage auxiliaire28Prise de remorque29Affichage d'informations/Info‐
tainment System30Module de commande de trans‐
mission31Combiné d'instruments32Infotainment System33Prise de remorque34Module d'accès passif / démar‐
rage passifFusibles S/BN°Circuit électrique01Commutateur de siège élec‐
trique02Réserve03Lève-vitres électriques avant04Lève-vitres électriques arrière05Mode Logistique06Commutateur de siège élec‐
trique07Réserve08Réserve
Fusibles Midi fuse
N°Circuit électriqueM01PTCBoîte à fusibles du coffre
Située sur le côté gauche du compar‐ timent arrière.
Pour accéder aux fusibles, déposer le
couvercle.

210Soins du véhiculeMini-fusiblesN°Circuit électrique1Amplificateur2Transmission intégrale3–4Réduction catalytique sélective5Réduction catalytique sélective6Réduction catalytique sélective7Réduction catalytique sélective8Réserve9Réserve10Réserve11–12Réserve13–14–15Réserve16–N°Circuit électrique17–18–
Fusibles S/B
N°Circuit électrique1Transformateur CC/CC 400 W2Transformateur CC/CC 400 W3–4–5–6–7–8–9–

Soins du véhicule211Outillage du véhiculeOutillage
Véhicules avec kit de réparation
des pneus
Les outils et le kit de réparation des
pneus se trouvent du côté droit du
coffre.
Kit de réparation des pneus 3 220.
Véhicules avec roue de secours
Le cric et les outils se trouvent dans
un compartiment de rangement au-
dessus de la roue de secours dans le
coffre.
Changement de roue 3 223.
Roue de secours 3 224.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usureanormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc être montés sur toutes les roues.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 251.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.

212Soins du véhiculeL'utilisation de pneus d'hiver peut
provoquer une diminution de la trac‐
tion sur route sèche, une augmenta‐
tion du bruit de la route ainsi qu'une
réduction de la durée de vie de la
chape. Après avoir installé les pneus
d'hiver, être vigilant aux change‐
ments de maniabilité ou de freinage
de votre véhicule.
En cas d'utilisation de pneus d'hiver,
s'assurer d'utiliser
● des pneus de la même marque et
du même type de chape pour les
quatre roues ;
● uniquement des pneumatiques à
structure radiale de même
dimension, même plage de
charge et même indice de vitesse
que les pneus originalement
montés à l'usine.
Il est possible que des pneus d'hiver avec les indices de vitesses identi‐
ques à ceux originalement montés à
l'usine ne soient pas disponibles pour les pneus des catégories de vitesse
H, V, W, Y et ZR . Si vous utilisez des
pneus d'hiver d'une catégorie devitesse inférieure, ne jamais dépas‐
ser la capacité de vitesse maximale
du pneu.
Désignations des pneus
par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en pourcentageR:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 247.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.

Soins du véhicule213
Pression des pneus 3 251.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche ou droit indi‐
que l'équipement pneumatique d'ori‐
gine du véhicule et les pressions de
gonflage correspondantes.
Dans les pays hors de l'Union euro‐
péenne, la pression des pneus est
indépendante de la charge des
pneus.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus
correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 245.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 251.Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale

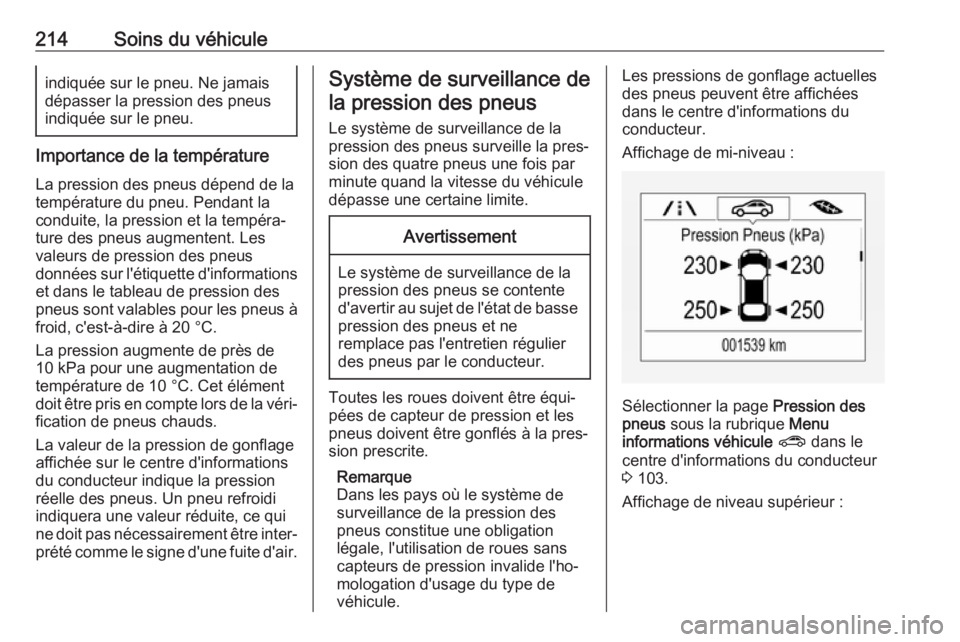

214Soins du véhiculeindiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Importance de la température
La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐
fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐ prété comme le signe d'une fuite d'air.
Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le centre d'informations du
conducteur.
Affichage de mi-niveau :
Sélectionner la page Pression des
pneus sous la rubrique Menu
informations véhicule ? dans le
centre d'informations du conducteur 3 103.
Affichage de niveau supérieur :

Soins du véhicule215
Sélectionner la page Pression des
pneus dans le menu Info du centre
d'informations du conducteur 3 103.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐
pondant dans le centre d'informations du conducteur.
Le système prend en compte la
température des pneus pour les aver‐
tissements.
Importance de la température 3 212.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 100.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 251.
Si w clignote pendant
60-90 secondes puis s'allume en permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre
d'informations du conducteur.
Pendant ce temps, le symbole w peut
s'allumer.
Si le symbole w s'allume à des
températures plus basses et s'éteint
après la conduite, cela peut être un
signe de l'approche d'une basse pres‐ sion des pneus. Vérifier la pression
des pneus.
Messages du véhicule 3 111.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres pneus.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.

216Soins du véhiculeLe fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes identiques peuvent perturber le
système de surveillance de la pres‐ sion des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser, remplacer l'obus de valve et le
joint d'étanchéité. Pour le capteur à
clipser, remplacer l'intégralité du
corps de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 251, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 103. Ce
réglage sert de référence pour les
avertissements relatifs à la pression
des pneus.Le menu Charge des pneus s'affiche
uniquement lorsque le véhicule est à
l'arrêt et que le frein de stationnement
est serré. Sur les véhicules dotés
d'une boîte automatique le levier
sélecteur doit être en position P.
Affichage de mi-niveau :
Sélectionner la page Charge des
pneus sous la rubrique Menu
informations véhicule ? dans le
centre d'informations du conducteur 3 103.
● Léger pour une pression de
confort jusqu'à trois personnes.
● Eco pour une pression Eco
jusqu'à trois personnes.
● Max pour une pleine charge.
Affichage de niveau supérieur :
Sélectionner la page Charge des
pneus dans le menu Options du
centre d'informations du conducteur
3 103.
● Léger pour une pression de
confort jusqu'à trois personnes.
● Eco pour une pression Eco
jusqu'à trois personnes.
● Max pour une pleine charge.

Soins du véhicule217Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐ tion unique. Le code d'identification
doit correspondre à une nouvelle
position des roues après une permu‐
tation des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de
correspondance des capteurs de
pression des pneus doit également
être effectué après avoir remplacé
une roue de secours par une roue de
route dotée d'un capteur de pression
du pneu.
Le témoin de dysfonctionnement w et
le message d'avertissement doivent
s'éteindre lors du cycle d'allumage
suivant. On fait correspondre les
capteurs aux positions des roues à
l'aide d'un outil de réapprentissage,
dans l'ordre suivant : roue avant
gauche, roue avant droite, roue
arrière droite, roue arrière gauche. Leclignotant de la position active
actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter votre atelier pour tout
service. Il faut deux minutes pour
apparier la première position de
pneu/roue et cinq minutes en tout
pour apparier les quatre positions de pneu/roue. Si cela dure plus long‐
temps, le processus de correspon‐
dance s'arrête et doit être redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte
manuelle : sélectionner Neutre.
4. Appuyer sur MENU sur le levier
de clignotants pour sélectionner
Menu informations véhicule au
centre d'informations du conduc‐
teur.5. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
Affichage de mi-niveau :
Affichage de niveau supérieur :

218Soins du véhicule6. Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐ sus doit s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore confirme que le code d'identifica‐
tion du capteur correspond à cette position du pneu et de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche
et que le processus de correspon‐ dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au niveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐
formation de pression des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
des pneus sélectionnée 3 103.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter les roues
avant avec les roues arrière. S'assu‐
rer que le sens de rotation des roues
est le même qu'auparavant.
