adblue OPEL MOKKA X 2019.5 Sürücü El Kitabı (in Turkish)

78Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ........................79
Direksiyon ayarı .........................79
Direksiyondaki kumanda tuşları ........................................ 79
Isıtmalı direksiyon ......................79
Korna ......................................... 80
Ön cam silecekleri ve yıkama sistemi ...................................... 80
Arka cam sileceği ve yıkama sistemi ...................................... 82
Dış hava sıcaklığı ......................82
Saat ........................................... 83
Aksesuar prizleri ........................85
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................86
Kilometre saati ........................... 86
Kilometre sayacı ........................86
Seyir kilometre sayacı ...............86
Motor devir saati ........................87
Yakıt göstergesi .........................87
Yakıt seçici ................................ 88
Motor soğutma sıvısı sıcaklık göstergesi ................................. 89
Servis ekranı ............................. 90Kontrol lambaları.......................91
Dönüş lambaları ........................94
Emniyet kemeri takma uyarısı ...95
Hava yastığı sistemi ve kemer gerdiriciler ................................. 95
Hava yastığının devre dışı bırakılması ................................ 96
Ateşleme sistemi .......................96
Arıza gösterge lambası .............96
Fren ve debriyaj sistemi ............96
Anti blokaj fren sistemi (ABS) ....97
Vites değiştirme .........................97
İniş kontrol sistemi .....................97
Şerit değiştirme uyarısı ..............97
Elektronik Stabilite Kontrolü kapalı ........................................ 97
Elektronik stabilite kontrolü ve çekiş kontrol sistemi .................97
Çekiş kontrol sistemi kapalı .......98
Ön ısıtma ................................... 98
AdBlue ....................................... 98
Lastik basıncı kontrol sistemi ....98
Motor yağ basıncı ......................98
Düşük yakıt seviyesi ..................99
Elektronik şifreli devre kesici (Immobilizer) ............................. 99
Dış aydınlatma .......................... 99
Uzun hüzmeli far .......................99
Uzun huzmeli far asistanı ..........99
Sürüşe duyarlı ön farlar (AFL) ...99Ön sis farları ............................ 100
Arka sis lambası ......................100
Hız Sabitleme Sistemi (Cruise control) ................................... 100
Önde araç tespit edildi .............100
Hız sınırlayıcı ........................... 100
Trafik işareti asistanı ...............100
Kapı açık ................................. 100
Ekranlar ..................................... 101
Sürücü bilgi sistemi .................101
Bilgi ekranı ............................... 105
Araç mesajları ............................ 108
Uyarı sesleri ............................ 108
Pil gücü .................................... 108
Araç ayarlarının
kişiselleştirilmesi .......................109

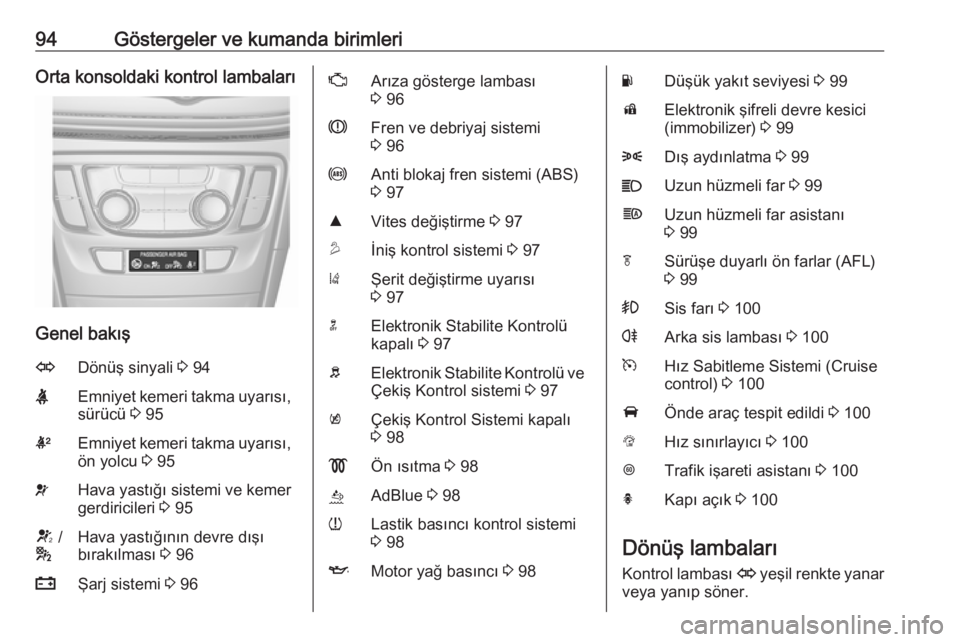

94Göstergeler ve kumanda birimleriOrta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 94XEmniyet kemeri takma uyarısı,
sürücü 3 95kEmniyet kemeri takma uyarısı,
ön yolcu 3 95vHava yastığı sistemi ve kemer
gerdiricileri 3 95V /
*Hava yastığının devre dışı
bırakılması 3 96pŞarj sistemi 3 96ZArıza gösterge lambası
3 96RFren ve debriyaj sistemi
3 96uAnti blokaj fren sistemi (ABS)
3 97RVites değiştirme 3 97uİniş kontrol sistemi 3 97)Şerit değiştirme uyarısı
3 97nElektronik Stabilite Kontrolü
kapalı 3 97bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 97kÇekiş Kontrol Sistemi kapalı
3 98!Ön ısıtma 3 98ùAdBlue 3 98wLastik basıncı kontrol sistemi
3 98IMotor yağ basıncı 3 98YDüşük yakıt seviyesi 3 99dElektronik şifreli devre kesici
(immobilizer) 3 998Dış aydınlatma 3 99CUzun hüzmeli far 3 99fUzun hüzmeli far asistanı
3 99fSürüşe duyarlı ön farlar (AFL)
3 99>Sis farı 3 100rArka sis lambası 3 100mHız Sabitleme Sistemi (Cruise
control) 3 100AÖnde araç tespit edildi 3 100LHız sınırlayıcı 3 100LTrafik işareti asistanı 3 100hKapı açık 3 100
Dönüş lambaları
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.

98Göstergeler ve kumanda birimleriYanıp sönerseSistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik Stabilite Kontrolü 3 154.
Çekiş Kontrol sistemi 3 153.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Dizel motorun ön ısıtması devreye
sokulur. Sadece dış hava sıcaklığının
düşük olması durumunda etkinleşir.
AdBlue
ù kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 144.Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Lastik basınç kaybı. Aracı derhal durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Lastik hava basıncı kontrol sistemi
3 204.
Motor yağ basıncı Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.
9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.

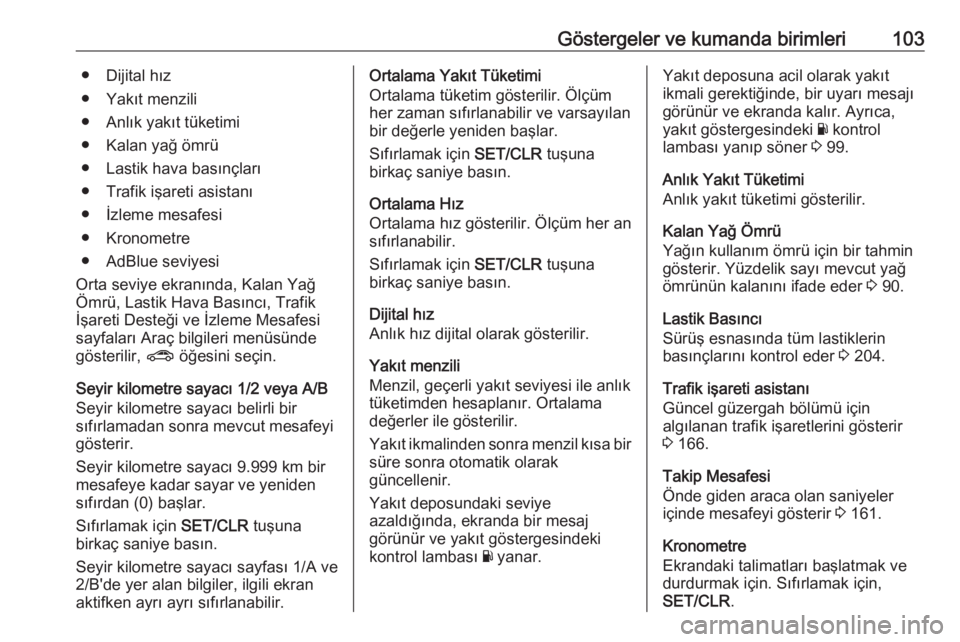

Göstergeler ve kumanda birimleri103● Dijital hız
● Yakıt menzili
● Anlık yakıt tüketimi
● Kalan yağ ömrü
● Lastik hava basınçları
● Trafik işareti asistanı
● İzleme mesafesi
● Kronometre
● AdBlue seviyesi
Orta seviye ekranında, Kalan Yağ
Ömrü, Lastik Hava Basıncı, Trafik
İşareti Desteği ve İzleme Mesafesi
sayfaları Araç bilgileri menüsünde
gösterilir, ? öğesini seçin.
Seyir kilometre sayacı 1/2 veya A/B Seyir kilometre sayacı belirli bir
sıfırlamadan sonra mevcut mesafeyi
gösterir.
Seyir kilometre sayacı 9.999 km bir mesafeye kadar sayar ve yeniden
sıfırdan (0) başlar.
Sıfırlamak için SET/CLR tuşuna
birkaç saniye basın.
Seyir kilometre sayacı sayfası 1/A ve
2/B'de yer alan bilgiler, ilgili ekran
aktifken ayrı ayrı sıfırlanabilir.Ortalama Yakıt Tüketimi
Ortalama tüketim gösterilir. Ölçüm
her zaman sıfırlanabilir ve varsayılan
bir değerle yeniden başlar.
Sıfırlamak için SET/CLR tuşuna
birkaç saniye basın.
Ortalama Hız
Ortalama hız gösterilir. Ölçüm her an sıfırlanabilir.
Sıfırlamak için SET/CLR tuşuna
birkaç saniye basın.
Dijital hız
Anlık hız dijital olarak gösterilir.
Yakıt menzili
Menzil, geçerli yakıt seviyesi ile anlık
tüketimden hesaplanır. Ortalama
değerler ile gösterilir.
Yakıt ikmalinden sonra menzil kısa bir
süre sonra otomatik olarak
güncellenir.
Yakıt deposundaki seviye
azaldığında, ekranda bir mesaj
görünür ve yakıt göstergesindeki
kontrol lambası Y yanar.Yakıt deposuna acil olarak yakıt
ikmali gerektiğinde, bir uyarı mesajı
görünür ve ekranda kalır. Ayrıca,
yakıt göstergesindeki Y kontrol
lambası yanıp söner 3 99.
Anlık Yakıt Tüketimi
Anlık yakıt tüketimi gösterilir.
Kalan Yağ Ömrü
Yağın kullanım ömrü için bir tahmin gösterir. Yüzdelik sayı mevcut yağ
ömrünün kalanını ifade eder 3 90.
Lastik Basıncı
Sürüş esnasında tüm lastiklerin
basınçlarını kontrol eder 3 204.
Trafik işareti asistanı
Güncel güzergah bölümü için
algılanan trafik işaretlerini gösterir
3 166.
Takip Mesafesi
Önde giden araca olan saniyeler
içinde mesafeyi gösterir 3 161.
Kronometre
Ekrandaki talimatları başlatmak ve
durdurmak için. Sıfırlamak için,
SET/CLR .

104Göstergeler ve kumanda birimleriAdBlue
AdBlue seviyesini gösterir. Ayrıca, AdBlue menzili de görüntülenebilir.
Eco bilgi menüsü, @
● En çok yakıt tüketenler
● Ekonomi trendi
● Ekonomi indeksi
Üst seviye ekranında, En Çok Yakıt Tüketenler, Ekonomi Trendi ve
Ekonomik İndeks Yol/yakıt bilgileri menüsünde gösterilir, Bilgi öğesini
seçin.
Ana Tüketiciler
Güncel olarak devrede olan en
önemli konfor tüketicilerinin bir listesi
alçalan sırada gösterilir. Yakıt
tasarrufu potansiyeli gösterilir.
Düzensiz sürüş koşullarında, motor, motor yükünü artırmak için ısıtmalı
arka camı otomatikman devreye
sokacaktır. Bu durumda, ısıtmalı arka
cam müşteri tarafından
çalıştırılmadan en fazla enerji tüketen
öğelerden biri olarak gösterilir.Tasarruf Eğilimi
Ortalama tüketimin 50 km'lik bir
mesafedeki gelişmesini gösterir. Dolu bölümler tüketimi 5 km'lik adımlarla
gösterir ve coğrafi yapının veya sürüş
tarzının yakıt tüketimine olan etkisini
görüntüler.
Ekonomi indeksi
Güncel yakıt tüketimi ekonomik bir
skalada gösterilir. Tasarruflu bir sürüş için, içi dolu bölümleri Eco alanında
tutmak için sürüş tarzını adapte edin.
Ne kadar fazla bölüm dolu ise, yakıt
tüketimi de o kadar fazla olur.
Aynı zamanda ortalama tüketimi
değeri de gösterilir.
Araç bilgileri menüsü, ? veya
Seçenekler L
Aşağıdaki liste Seçenekler
Menüsünün tüm olası sayfalarını
içerir. Bazıları sizin özel aracınız için mevcut olmayabilir. Ekrana bağlı
olarak bazı işlevler sembolize edilir.
Bir sayfa seçmek için ayar çarkını
çevirin ve alt menülerde verilen
talimatları izleyin:
● Birimler
● Bilgi sayfaları
● Hız uyarısı
● Lastik yükü
Birimler
Birimler gösterildiği esnada
SET/CLR basın. Ayar tekerini
döndürerek İngiliz veya metrik
birimleri seçin. SET/CLR üzerine
basarak onaylayın.
Bilgi sayfaları
Bilgi sayfaları görüntülenirken
SET/CLR basın. Bilgi Menüsünün
tüm öğelerinin listesi görüntülenir.
Bilgi sayfasında görüntülenecek
fonksiyonları ayar tekerini çevirerek

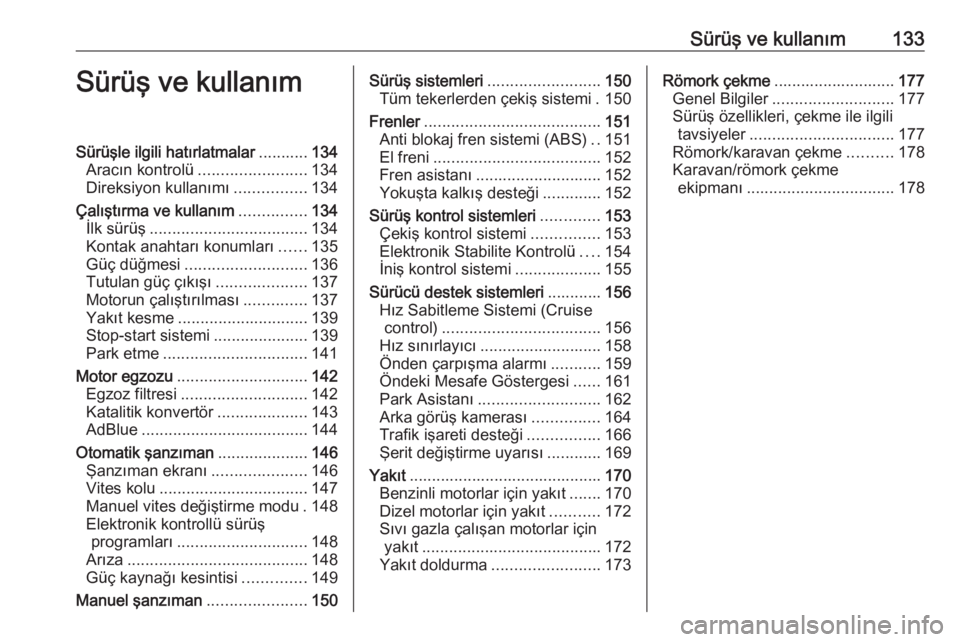

Sürüş ve kullanım133Sürüş ve kullanımSürüşle ilgili hatırlatmalar...........134
Aracın kontrolü ........................ 134
Direksiyon kullanımı ................134
Çalıştırma ve kullanım ...............134
İlk sürüş ................................... 134
Kontak anahtarı konumları ......135
Güç düğmesi ........................... 136
Tutulan güç çıkışı ....................137
Motorun çalıştırılması ..............137
Yakıt kesme ............................. 139
Stop-start sistemi .....................139
Park etme ................................ 141
Motor egzozu ............................. 142
Egzoz filtresi ............................ 142
Katalitik konvertör ....................143
AdBlue ..................................... 144
Otomatik şanzıman ....................146
Şanzıman ekranı .....................146
Vites kolu ................................. 147
Manuel vites değiştirme modu . 148
Elektronik kontrollü sürüş programları ............................. 148
Arıza ........................................ 148
Güç kaynağı kesintisi ..............149
Manuel şanzıman ......................150Sürüş sistemleri ......................... 150
Tüm tekerlerden çekiş sistemi . 150
Frenler ....................................... 151
Anti blokaj fren sistemi (ABS) ..151
El freni ..................................... 152
Fren asistanı ............................ 152
Yokuşta kalkış desteği .............152
Sürüş kontrol sistemleri .............153
Çekiş kontrol sistemi ...............153
Elektronik Stabilite Kontrolü ....154
İniş kontrol sistemi ...................155
Sürücü destek sistemleri ............156
Hız Sabitleme Sistemi (Cruise control) ................................... 156
Hız sınırlayıcı ........................... 158
Önden çarpışma alarmı ...........159
Öndeki Mesafe Göstergesi ......161
Park Asistanı ........................... 162
Arka görüş kamerası ...............164
Trafik işareti desteği ................166
Şerit değiştirme uyarısı ............169
Yakıt ........................................... 170
Benzinli motorlar için yakıt .......170
Dizel motorlar için yakıt ...........172
Sıvı gazla çalışan motorlar için
yakıt ........................................ 172
Yakıt doldurma ........................ 173Römork çekme........................... 177
Genel Bilgiler ........................... 177
Sürüş özellikleri, çekme ile ilgili tavsiyeler ................................ 177
Römork/karavan çekme ..........178
Karavan/römork çekme ekipmanı ................................. 178

144Sürüş ve kullanımAdBlue
Genel Bilgiler Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı enjekte edilerek
elde edilir. Sıvı tarafından salınan
amonyak egzozdan gelen azotlu
gazlarla (NO x) reaksiyona girer ve
onu azot ve suya dönüştürür.
Bu sıvının adı AdBlue ®
'dur. %32 üre
ve %68 sudan oluşan toksik olmayan,
parlamaz, renksiz ve kokusuz bir
sıvıdır.9 Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
Tipik AdBlue tüketimi 1000 km başına yaklaşık 2 l olmasına karşın, sürüş
davranışına (örneğin yüksek yük
veya çekme) bağlı olarak daha
yüksek de olabilir.
AdBlue deposu
AdBlue deposu seviyesi ekran
menüsünde görülebilir.
Seviye uyarıları
Hesaplanan AdBlue menziline bağlı
olarak, Sürücü bilgi sisteminde farklı
mesajlar görüntülenir. Mesajlar ve
kısıtlamalar yasal bir gerekliliktir.
İlk olası uyarı AdBlue Menzili: 2400
km'dir .
Bu uyarı, hesaplanan menzille birlikte
kısa süreli olarak bir kez çıkacaktır.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Bir sonraki uyarı seviyesine, menzil
1750 km'nin altına düştüğünde girilir.
Geçerli menzille birlikte mesaj kontak her açıldığında görüntülenecek ve
onaylanması gerekecektir 3 101. Bir
sonraki seviyeye girmeden önce AdBlue'yu doldurun.
AdBlue menzili 900 km'nin altına düştüğünde, aşağıdaki uyarı
mesajları sırayla görüntülenir ve iptal
edilemez:
● AdBlue Az Şimdi Doldur
● Motorun Yeniden Çalış. Önlendi
900 km .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.
Not
AdBlue tüketiminin yüksek olması
halinde, Sürücü Bilgi Sistemi dahaönceki uyarı aşamaları olmadan bu
uyarıyı görüntüleyebilir.

Sürüş ve kullanım145Son uyarı seviyesine AdBlue tankı
boşaldığında girilir. Motorun yeniden
çalıştırılması mümkün değildir.
Aşağıdaki uyarı mesajları sırayla
gösterilir ve iptal edilemez:
● AdBlue Boş Şimdi Doldur
● Motor Yeniden Çalışmıyor .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.
Motorun çalışması aktif şekilde
engellenerek, aşağıdaki mesaj
görüntülenir:
Aracı Çalıştırmak için AdBlue
Doldurun .
Tank AdBlue ile tamamen
doldurulmalıdır, aksi takdirde
motorun yeniden çalıştırılması
mümkün değildir.
3 237
Yüksek emisyon uyarılar Egzoz emisyonu belli bir değerin
üzerine çıkarsa, Sürücü bilgi
sisteminde menzil uyarılarına benzer
uyarılar görüntülenir.Egzoz sisteminin kontrol ettirilmesi
yönünde talepler ve en sonunda da motorun yeniden çalıştırılmasının
önlendiğine dair bir duyuru
görüntülenir. Bu kısıtlamalar yasal bir zorunluluktur.
Yardım için bir servise danışın.
AdBlue doldurmaDikkat
Sadece Avrupa standartları
DIN 70 070 ve ISO 22241-1 ile
uyumlu AdBlue ürünleri kullanın.
Katkı maddesi kullanmayın.
AdBlue'yu sulandırmayın.
Aksi takdirde, seçici katalitik
redüksiyon sistemi zarar görebilir.
Not
Bir dolum istasyonunda binek
araçlara uygun ağızlı bir dolum
pompasının bulunmadığı hallerde,
geri sıçrama ve taşmayı önlemek ve tanktan gelen buharların içeride
kalıp dışarıya çıkmamalarını
sağlamak için, sadece ikmal için
sızdırmaz dolum adaptörü olan
AdBlue şişeleri veya kutuları
kullanın. Şişe ve kutu ambalajlı
AdBlue birçok dolum istasyonunda
mevcuttur ve örn. Opel bayileri ve
diğer perakende satış noktalarında
satın alınabilir.
AdBlue'nun dayanıklılığı sınırlı
olduğu için, doldurmadan önce son
kullanım tarihini kontrol edin.
Not
Koruyucu kapağı dolum boğazından
çevirerek çıkarırken, amonyak
buğusu çıkabilir. Buğu nahoş bir
kokuya sahip olduğundan
solumayın. Buğu solunduğunda
zararlı değildir.
AdBlue tankı tamamen
doldurulmalıdır. Motorun yeniden
çalıştırılmasının önlendiğine dair
mesaj halihazırda görüntülenmişse
bu yapılmalıdır.
Araç düz bir zeminde park edilmiş
olmalıdır.
AdBlue'nun dolum ağzı, aracın sağ
arka tarafında bulunan yakıt dolum
kapağının arkasında yer alır.
Yakıt deposu kapağının (dış kapak)
kilidi kapılar ile birlikte açılır.

146Sürüş ve kullanım1. Anahtarı kontaktan çıkarın.
2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları
kapatın.
3. Yakıt deposu kapağını (dış kapak) kapağa bastırarak serbest
konuma getirin 3 173.
4. Doldurma ağzındaki koruyucu
kapağı açın.
5. AdBlue kutusunu açın. 6. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolumboğazına vidalayın.
7. Kutuyu boşalana veya kutudan sıvı akışı sona erene kadar
kaldırın. Bu, 5 dakika kadar
zaman alabilir.
8. Hortumu boşaltmak için kutuyu yere koyun, 15 dakika bekleyin.
9. Hortumu dolum boğazından çıkarın.
10. Koruyucu kapağı takın ve geçene
kadar saat yönünde çevirin.
Not
AdBlue kutusunu çevre
yönetmeliklerine uygun şekilde atın.
Hortumu tekrar kullanmak için,
kullandıktan sonra temiz suyla
yıkayın.Otomatik şanzıman
Otomatik şanzıman hem otomatikvites değişimi (otomatik sürüş modu)
hem de manuel vites değişimi
(manuel sürüş modu) imkanı sağlar.
Şanzıman ekranı
Seçilen mod veya vites Sürücü Bilgi
Sisteminde gösterilir.
Otomatik modda, sürüş programı D
ile gösterilir.
Manuel vites değiştirme modunda, M
ve seçili vitesin rakamı gösterilir.
R , geri vites anlamına gelir.

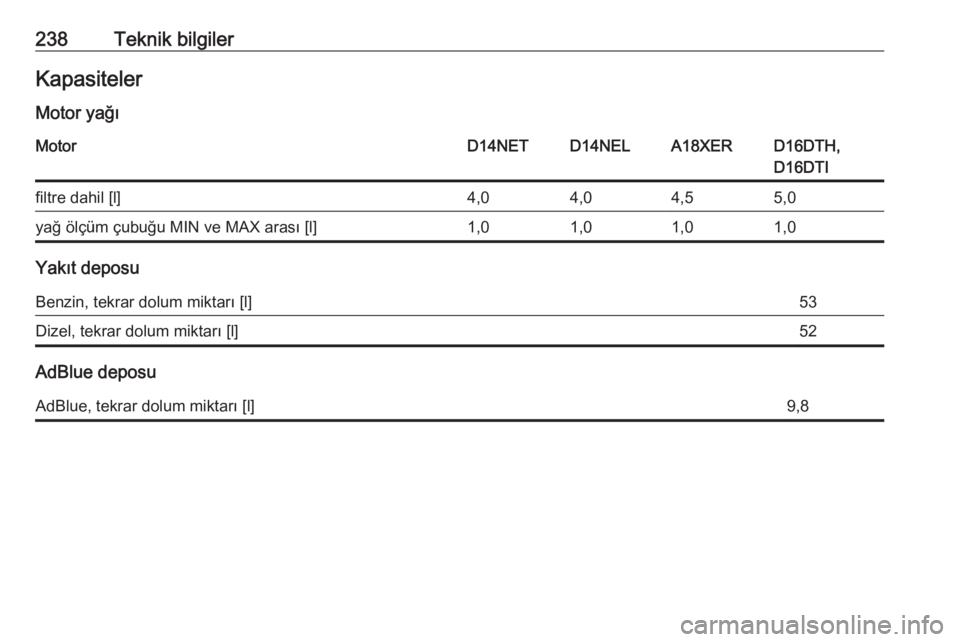

238Teknik bilgilerKapasitelerMotor yağıMotorD14NETD14NELA18XERD16DTH,
D16DTIfiltre dahil [l]4,04,04,55,0yağ ölçüm çubuğu MIN ve MAX arası [l]1,01,01,01,0
Yakıt deposu
Benzin, tekrar dolum miktarı [l]53Dizel, tekrar dolum miktarı [l]52
AdBlue deposu
AdBlue, tekrar dolum miktarı [l]9,8
