OPEL MOKKA X 2019.5 Uporabniški priročnik

Nega vozila189
3. Zadrževalno rebro povlecitenavzven in spojnik odstranite iz
doze žarnice.
4. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
7. Ponovno namestite oblogo in privijte tri torx vijake.
Zadnje luči
Leva stran
1. Sprostite oba pokrova na ustrezni
zunanji strani, tako da vstavite
izvijač. Odstranite oba pokrova in
odvijte vijake. Odstranite oblogo.
2. Najprej sprostite pokrov z izvijačem, vstavljenim v odprtino.
Nato sprostite pokrov na sprednji
in zgornji strani. Snemite pokrov.

190Nega vozilaDesna stran
1. Odstranite pokrivalo predala inkomplet za popravilo pnevmatik.
2. Snemite zaščitni pokrov.
3. Zadnja/zavorna luč, če nisovgrajene luči LED (1)
Smernik (2)
Luč za vzvratno vožnjo (3)
4. Izvlecite nosilec z žarnico. Izvlecite žarnico in vstavite novo.
5. Nosilec žarnice vstavite nazaj v luč. Ohišje luči pravilno namestitena svoje mesto na karoseriji in
privijte. Zaprite in pritrdite
pokrova.
6. Vključite kontakt in preverite delovanje luči.
Lučka registrske tablice
1. Luč iztaknite z izvijačem.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.

Nega vozila191Nosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.
Zadnja meglenka
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.

192Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V škatli nad pozitivnim polom
akumulatorja je nekaj glavnih
varovalk. Po potrebi jih dajte
zamenjati v servisni delavnici.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.

Nega vozila193Mini varovalkeŠt.Tokokrog1Sončna streha2Stikalo zunanjega ogledala/
senzor za dež/pogon električno
pomičnih stekel3–4–5Krmilni modul električne zavore6Senzor inteligentnega akumula‐
torja7Ključavnica volanskega droga8Krmilni modul avtomatskega
menjalnika9–10Vzvratna kamera/notranje
vzvratno ogledalo/stikalo žaro‐
metov/žarometi11Brisalec zadnjega stekla12Ogrevano zadnje steklo13Sedež, ledvena podporaŠt.Tokokrog14Ogrevana zunanja ogledala15Modul LPG / krmilni modul
sistema za gorivo16Ogrevanje sedeža17Krmilni modul avtomatskega
menjalnika/R/C/vodna črpalka/
dodatni grelec18Krmilni modul motorja R/C19Črpalka za gorivo20–21Ventilator za hlajenje22–23Vžigalna tuljava / vbrizgalne
šobe24Črpalka naprave za pranje25Sprožilo žarometa26Senzorji krmiljenja motorja27–28Kontakt29Kontakt 1/2Št.Tokokrog30Izpušni sistem31Leva dolga luč32Desna dolga luč33Motorni računalnik34Hupa35Klimatska naprava36Sprednja meglenka
Varovalke vrste J
Št.Tokokrog1Krmilni modul električne zavore2Sprednji brisalec3Linearni napajalni modul4Napajalni priključek škatle z
varovalkami na armaturni plošči5–6Grelnik goriva7Zaganjač8Ventilator za hlajenje

194Nega vozilaŠt.Tokokrog9Ventilator za hlajenje10Krmilni modul motorja / žarilna
svečka11Zaganjač
Škatla z varovalkami na
armaturni plošči
Pri vozilih z volanom na levi se
notranja omarica z varovalkami
nahaja na spodnjem delu voznikove
armaturne plošče. Za dostop do
varovalk odstranite predal. Predal
odstranite tako, da ga odprete in izvlečete.Mini varovalkeŠt.Tokokrog1Krmilni modul karoserije2Krmilni modul karoserije3Krmilni modul karoserije4Krmilni modul karoserije5Krmilni modul karoserije6Krmilni modul karoserije7Krmilni modul karoserije8Krmilni modul karoserije9Kontaktno stikalo10Varnostni diagnostični modul11Priključek za podatkovno pove‐
zavo12Ogrevanje, prezračevanje,
hlajenje13Vrata prtljažnika14Modul centralnega prehoda15Opozarjanje o menjavi voznega
pasu / notranje ogledalo

Nega vozila195Št.Tokokrog16Prilagodljivi žarometi17Ključavnica na drogu18Modul ultrazvočnega parkirnega
pomočnika19Krmilni modul karoserije / reguli‐ rani nadzor napetosti20Volan21–22Vžigalnik / električna vtičnica za
enosmerni tok za dodatno
opremo (spredaj)23Vžigalnik / električna vtičnica za
enosmerni tok za dodatno
opremo (zadnji del sredinske
konzole)24Rezerva25Telematski modul za servisiranje26Ogrevan volan27Sklop instrumentne plošče/Info‐
tainment sistem/stikalo dodat‐
nega grelcaŠt.Tokokrog28Vtičnica za prikolico29Informacijski prikazovalnik/Info‐
tainment sistem30Krmilni modul avtomatskega
menjalnika31Instrumentna plošča32Infotainment sistem33Vtičnica za prikolico34Modul za pasivni vstop / zagon
Varovalke S/B
Št.Tokokrog01Stikalo električnega pomika
sedežev02Rezerva03Električno pomična okna,
spredaj04Električno pomična okna, zadaj05Logistični načinŠt.Tokokrog06Stikalo električnega pomika
sedežev07Rezerva08Rezerva
Varovalka MIDI
Št.TokokrogM01PTC

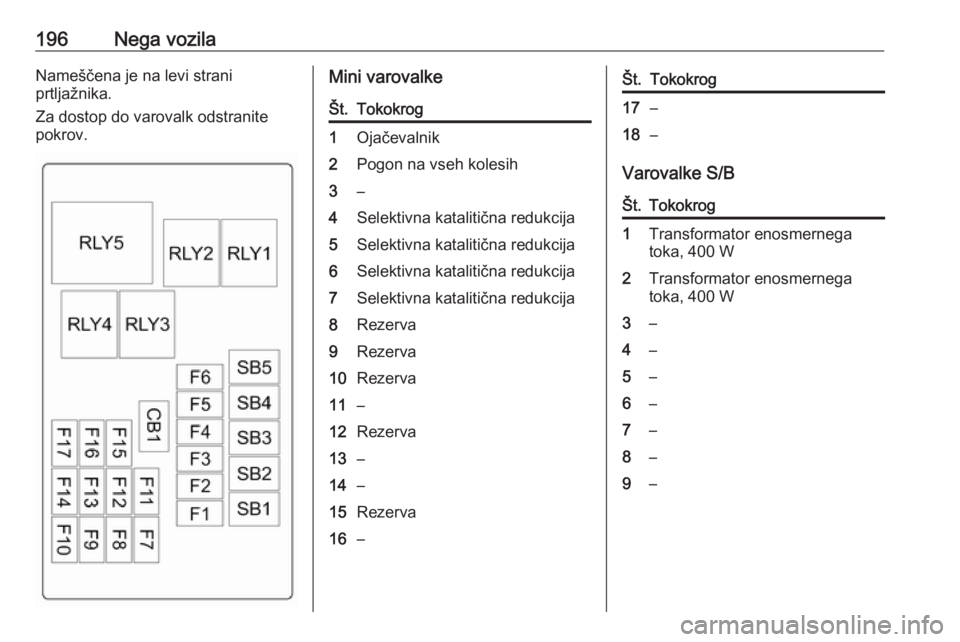

Škatla z varovalkami v
prtljažniku

196Nega vozilaNameščena je na levi strani
prtljažnika.
Za dostop do varovalk odstranite
pokrov.Mini varovalkeŠt.Tokokrog1Ojačevalnik2Pogon na vseh kolesih3–4Selektivna katalitična redukcija5Selektivna katalitična redukcija6Selektivna katalitična redukcija7Selektivna katalitična redukcija8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–Št.Tokokrog17–18–
Varovalke S/B
Št.Tokokrog1Transformator enosmernega
toka, 400 W2Transformator enosmernega
toka, 400 W3–4–5–6–7–8–9–

Nega vozila197Orodje vozila
Orodje Komplet za popravilo pnevmatik
Orodje in komplet za popravilo
pnevmatik najdete na levi strani
prtljažnika.
Naprava za popravilo pnevmatik
3 205.
Vozila z rezervnim kolesom
Dvigalka in orodja so spravljeni v
prtljažniku v prostoru nad rezervnim
kolesom.
Zamenjava kolesa 3 209.
Rezervno kolo 3 210.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platiščČez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 235.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Uporaba zimskih pnevmatik lahko
povzroči slabši oprijem pnevmatik na
suhi cesti, večji hrup in krajšo
življenjsko dobo profila. Ko namestite

198Nega vozilazimske pnevmatike, bodi pozorni na
spremembe v krmiljenju in zaviranju
vozila.
Če uporabljate zimske pnevmatike,
uporabljajte:
● pnevmatike iste znamke in z enakim profilom na vseh štirih
kolesih,
● samo radialne pnevmatike enake
velikosti ter z enakim razponom obremenitve in hitrosti, kot
originalne, tovarniško
nameščene pnevmatike.
Za pnevmatike z oznako hitrosti H, V,
W, Y ali ZR morda zimske
pnevmatike z enako oznako, kot je
tovarniška, ne bodo na voljo. Če
uporabljate zimske pnevmatike z
nižjo hitrostno oznako, nikoli ne
presezite najvišje navedene hitrosti.
Oznake na pnevmatikah
Npr. 215/60 R 16 95 H215:širina pnevmatike v mm60:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v odstotkih)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih95:oznaka nosilnosti; npr.: 95
ustreza 690 kgH:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vašega vozila.
Največjo hitrost je mogoče doseči pri
skupni teži vozila z voznikom (75 kg)
in nosilnostjo 125 kg. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Zmogljivost 3 231.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike nameščajte tako, da se vrtijo v smeri vožnje. Smer vrtenja je označena z oznako ( npr. s puščico na
zunanji strani).
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Tlak v pnevmatikah 3 235.
Nalepka s podatki o tlaku v
pnevmatikah na levem ali desnem
stebričku vrat navaja ustrezne tlake
polnjenja za originalne pnevmatike.
V državah zunaj EU, tlak v
pnevmatikah ni pogojen z
obremenitvijo vozila.
