OPEL MOKKA X 2019.5 Инструкция по эксплуатации (in Russian)

Уход за автомобилем239На шинах типоразмеров
215/65 R16 и 215/60 R17 можно
использовать только цепи противо‐
скольжения для кроссоверов со
звеньями малого размера, увели‐
чивающие размер протектора и
бортов шины не более чем на
9 мм (включая замок цепи).
На шинах типоразмера 215/55 R18
допускаются к использованию
только специальные цепи противо‐
скольжения, разрешенные к
применению с автомобилями Opel
Mokka, оснащенными шинами
указанного типоразмера. За допол‐ нительной информацией обрати‐
тесь в автомастерскую.
Запрещается использовать цепь противоскольжения на временном
запасном колесе.
Комплект для ремонта шин
Незначительные поврежденияпротектора шины можно устранить
с помощью комплекта для ремонта шин.Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить
повреждения размером больше
4 мм или расположенные на боко‐
вине шины.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
При повреждении шины:
Включите стояночный тормоз,
выберите первую передачу, пере‐
дачу заднего хода или установите
селектор передач в положение Р.
Комплект для ремонта шин нахо‐
дится в правой части заднего
отсека.

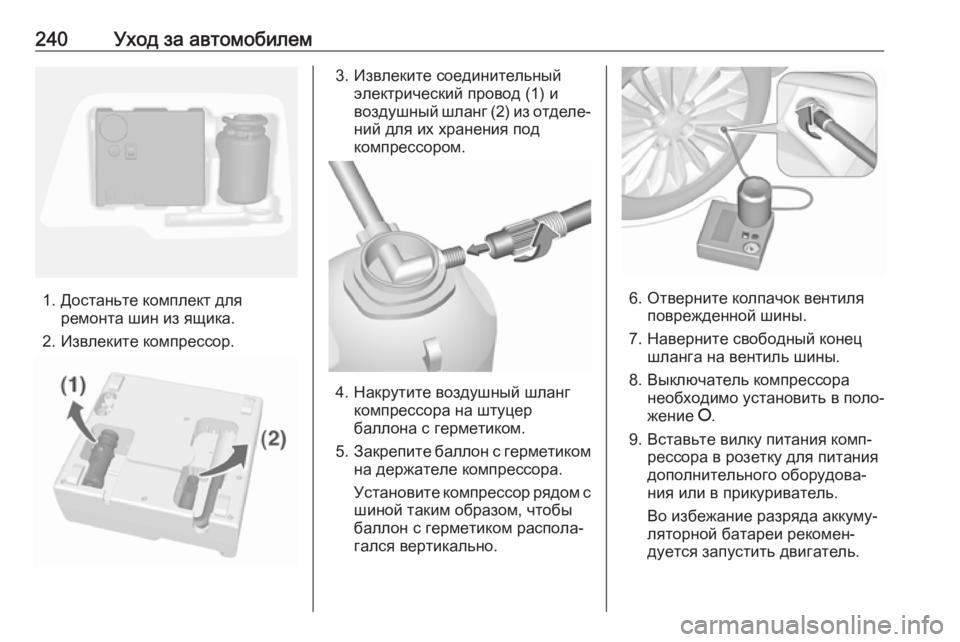

240Уход за автомобилем
1. Достаньте комплект дляремонта шин из ящика.
2. Извлеките компрессор.
3. Извлеките соединительный электрический провод (1) и
воздушный шланг (2) из отделе‐
ний для их хранения под
компрессором.
4. Накрутите воздушный шланг компрессора на штуцер
баллона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора необходимо установить в поло‐
жение J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Во избежание разряда аккуму‐
ляторной батареи рекомен‐
дуется запустить двигатель.

Уход за автомобилем241
10. Установите клавишу выключа‐теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре заканчивается, манометр комп‐
рессора непродолжительное
время (около 30 с) показывает
давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 мин. Давление в шинах
3 271. По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 мин заданное
давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Повторно присоеди‐
ните комплект для ремонта шин
и продолжите процедуру запол‐ нения в течение 10 мин. Если
предписанное давление в шине
по-прежнему не достигается,
значит, шина повреждена
слишком сильно. Обратитесь за
помощью на станцию техобслу‐ живания.Стравите излишнее давление в
шине с помощью кнопки на
манометре.
В некоторых модификациях
кнопка может располагаться на
воздушном шланге.
Включайте компрессор не
дольше, чем на 10 мин.
14. Отсоедините комплект для ремонта шин. Чтобы снять
баллон герметика, толкните
захват на кронштейне. Навер‐
ните шланг для накачивания
шин на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в

242Уход за автомобилембаллоне. Уложите комплект для
ремонта шин в багажное отде‐
ление.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой
указана максимально допусти‐
мая скорость движения, и
приклейте ее в поле зрения
водителя.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог
равномерно распределиться по шине. Примерно через 10 км (но
не позже, чем через 10 мин)
остановитесь и проверьте
давление в шине. Для этого
наверните воздушный шланг
компрессора непосредственно
на вентиль шины и компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока
давление не перестанет
падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐
живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
При необычных звуках или силь‐
ном нагреве компрессора отклю‐
чите его не менее чем на
30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Переходники, которые могут
входить в комплект поставки,
можно применить для накачива‐
ния мячей, надувных матрацев,
надувных лодок и т.п. Они могут
находиться на нижней стороне
компрессора. Чтобы извлечь

Уход за автомобилем243переходник, следует навернуть на
него воздушный шланг компрес‐ сора и потянуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 239 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса должны быть направлены
прямо вперед.
● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Выньте запасное колесо 3 244.
● Категорически запрещается одновременно менять
несколько колес.● Используйте домкрат только для замены колеса в случае
прокола, но не для замены летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.
Места под лапы подъемника
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.

244Уход за автомобилем
Место установки передней лапы
подъемника на днище кузова.
Запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется
барашковой гайкой.
Запасное колесо с
направленным рисунком
протектора
По возможности устанавливайте
шины с направленным рисунком
протектора так, чтобы они враща‐
лись в указанном направлении
движения. Направление вращения
шины указывает символ
(например, стрелка) на боковине
шины.
Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.

Уход за автомобилем245Установка запасного колесаВыполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкой
поверхности. Передние колеса должны быть направлены
прямо вперед.
● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Выньте запасное колесо 3 244.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.●Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса.
Литые диски: Подцепите
колпачки колесных гаек отверт‐
кой и снимите их. Для защиты
дисков между отверткой и
литым диском проложите
мягкую ткань.
Автомобильный инструмент
3 229.
2. Разложите колесный ключ и
установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.

246Уход за автомобилем
3. Убедитесь, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
Если подъемные точки
прикрыты крышками, снимите
их.
4. Установите домкрат на необхо‐ димую высоту. Поставьте его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Отверните колесные гайки.
6. Замените колесо. Запасное колесо 3 244.
7. Наверните колесные гайки.
8. Опустите автомобиль и уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Болты следует
затягивать моментом 140 Нм.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми
дисками.
11. Если автомобиль укомплекто‐ ван защитными панелями поро‐гов, установите на место
крышку точки поддомкрачива‐
ния.
12. Уберите замененное колесо 3 244 и комплект инструментов
3 229.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.

Уход за автомобилем247Хранение поврежденногополноразмерного колеса в
багажном отделении
В нишу запасного колеса поме‐
щаются только колеса такого же
размера, как запасное колесо.
Поврежденное полноразмерное
колесо необходимо положить в багажник и прикрепить крепежным
ремнем.
Автомобильный инструмент 3 229.
Для крепления колеса: 1. Положите колесо посередине багажного отделения.
2. Проденьте петлю ремня черезпроушину с одной стороны.
3. Вставить крючок на конце крепежного ремня в петлю на
другом его конце и натянуть
ремень так, чтобы он был
надежно прикреплен к
проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Закрепите крюк на противопо‐ ложной проушине.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение
уложено поврежденное полно‐
размерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.

248Уход за автомобилемЗапуск от
дополнительной АКБ
Не запускать двигатель от агрегата
быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея может замерзнуть ужепри температуре около 0 °C.
Перед подключением пуско‐
вых проводов разморозьте
замерзшую аккумуляторную батарею.
● Работая с аккумуляторной батареей надевайте защитные
очки и одежду.
● Используйте аккумуляторную батарею с тем же напряже‐
нием (12 В), что и у основной.
Ее емкость (Ач) должна быть
не менее емкости разряженной
аккумуляторной батареи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25 мм 2
для дизельных двига‐
телей).
● Не отключайте разряженную батарею от автомобильной
сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь над
аккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затяните стояночный тормоз, установите рычаг переключе‐
ния механической коробки
