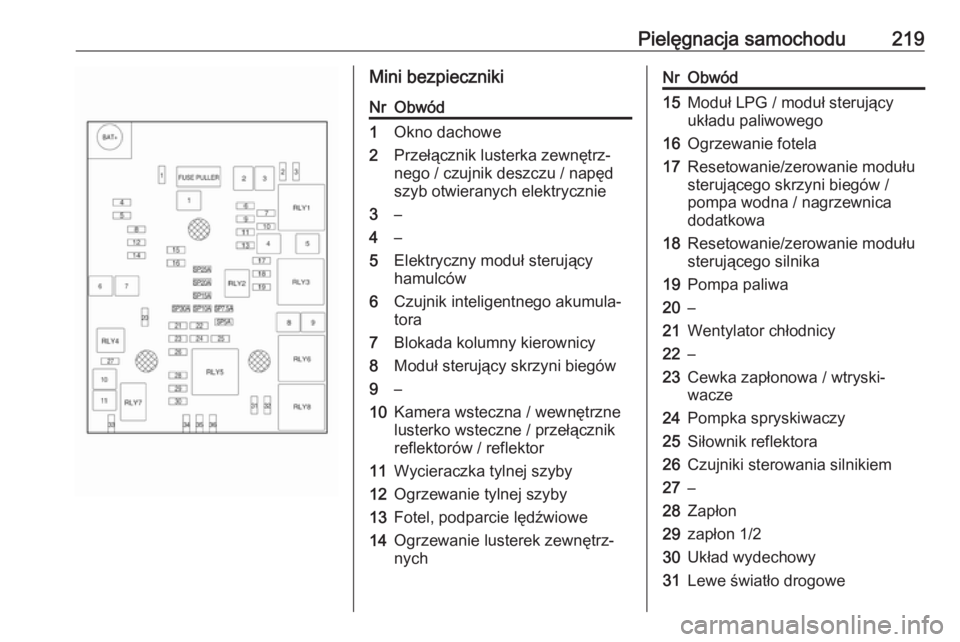

Pielęgnacja samochodu219Mini bezpiecznikiNrObwód1Okno dachowe2Przełącznik lusterka zewnętrz‐
nego / czujnik deszczu / napęd
szyb otwieranych elektrycznie3–4–5Elektryczny moduł sterujący
hamulców6Czujnik inteligentnego akumula‐
tora7Blokada kolumny kierownicy8Moduł sterujący skrzyni biegów9–10Kamera wsteczna / wewnętrzne
lusterko wsteczne / przełącznik
reflektorów / reflektor11Wycieraczka tylnej szyby12Ogrzewanie tylnej szyby13Fotel, podparcie lędźwiowe14Ogrzewanie lusterek zewnętrz‐
nychNrObwód15Moduł LPG / moduł sterujący
układu paliwowego16Ogrzewanie fotela17Resetowanie/zerowanie modułu
sterującego skrzyni biegów /
pompa wodna / nagrzewnica
dodatkowa18Resetowanie/zerowanie modułu
sterującego silnika19Pompa paliwa20–21Wentylator chłodnicy22–23Cewka zapłonowa / wtryski‐
wacze24Pompka spryskiwaczy25Siłownik reflektora26Czujniki sterowania silnikiem27–28Zapłon29zapłon 1/230Układ wydechowy31Lewe światło drogowe

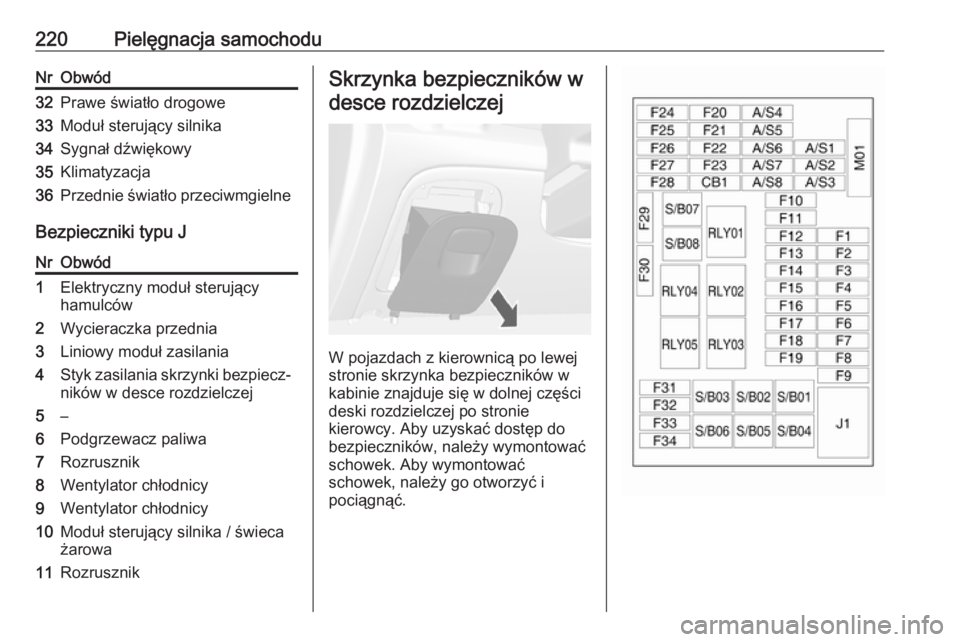

220Pielęgnacja samochoduNrObwód32Prawe światło drogowe33Moduł sterujący silnika34Sygnał dźwiękowy35Klimatyzacja36Przednie światło przeciwmgielne
Bezpieczniki typu J
NrObwód1Elektryczny moduł sterujący
hamulców2Wycieraczka przednia3Liniowy moduł zasilania4Styk zasilania skrzynki bezpiecz‐ ników w desce rozdzielczej5–6Podgrzewacz paliwa7Rozrusznik8Wentylator chłodnicy9Wentylator chłodnicy10Moduł sterujący silnika / świeca
żarowa11RozrusznikSkrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników w
kabinie znajduje się w dolnej części
deski rozdzielczej po stronie
kierowcy. Aby uzyskać dostęp do
bezpieczników, należy wymontować
schowek. Aby wymontować
schowek, należy go otworzyć i
pociągnąć.

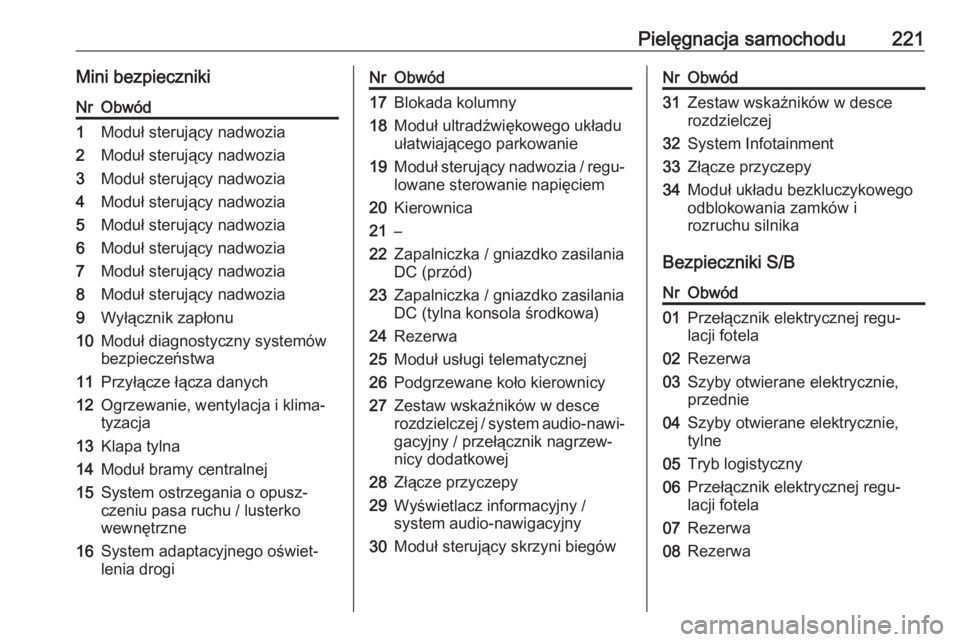

Pielęgnacja samochodu221Mini bezpiecznikiNrObwód1Moduł sterujący nadwozia2Moduł sterujący nadwozia3Moduł sterujący nadwozia4Moduł sterujący nadwozia5Moduł sterujący nadwozia6Moduł sterujący nadwozia7Moduł sterujący nadwozia8Moduł sterujący nadwozia9Wyłącznik zapłonu10Moduł diagnostyczny systemów
bezpieczeństwa11Przyłącze łącza danych12Ogrzewanie, wentylacja i klima‐
tyzacja13Klapa tylna14Moduł bramy centralnej15System ostrzegania o opusz‐
czeniu pasa ruchu / lusterko
wewnętrzne16System adaptacyjnego oświet‐
lenia drogiNrObwód17Blokada kolumny18Moduł ultradźwiękowego układu
ułatwiającego parkowanie19Moduł sterujący nadwozia / regu‐
lowane sterowanie napięciem20Kierownica21–22Zapalniczka / gniazdko zasilania
DC (przód)23Zapalniczka / gniazdko zasilania
DC (tylna konsola środkowa)24Rezerwa25Moduł usługi telematycznej26Podgrzewane koło kierownicy27Zestaw wskaźników w desce
rozdzielczej / system audio-nawi‐
gacyjny / przełącznik nagrzew‐
nicy dodatkowej28Złącze przyczepy29Wyświetlacz informacyjny /
system audio-nawigacyjny30Moduł sterujący skrzyni biegówNrObwód31Zestaw wskaźników w desce
rozdzielczej32System Infotainment33Złącze przyczepy34Moduł układu bezkluczykowego
odblokowania zamków i
rozruchu silnika
Bezpieczniki S/B
NrObwód01Przełącznik elektrycznej regu‐
lacji fotela02Rezerwa03Szyby otwierane elektrycznie,
przednie04Szyby otwierane elektrycznie,
tylne05Tryb logistyczny06Przełącznik elektrycznej regu‐
lacji fotela07Rezerwa08Rezerwa

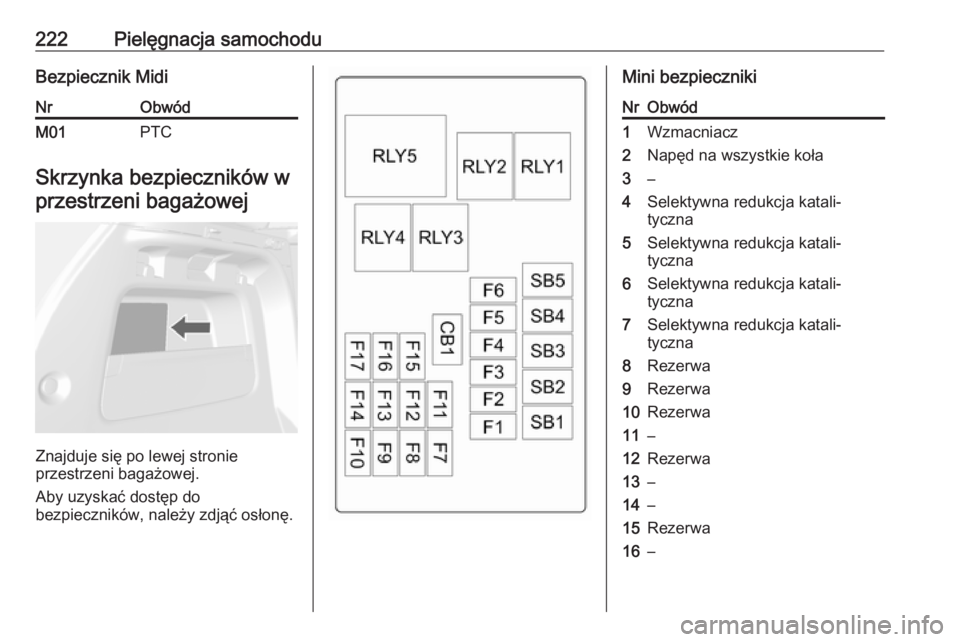

222Pielęgnacja samochoduBezpiecznik MidiNrObwódM01PTC
Skrzynka bezpieczników wprzestrzeni bagażowej
Znajduje się po lewej stronie
przestrzeni bagażowej.
Aby uzyskać dostęp do
bezpieczników, należy zdjąć osłonę.
Mini bezpiecznikiNrObwód1Wzmacniacz2Napęd na wszystkie koła3–4Selektywna redukcja katali‐
tyczna5Selektywna redukcja katali‐
tyczna6Selektywna redukcja katali‐
tyczna7Selektywna redukcja katali‐
tyczna8Rezerwa9Rezerwa10Rezerwa11–12Rezerwa13–14–15Rezerwa16–

Pielęgnacja samochodu223NrObwód17–18–
Bezpieczniki S/B
NrObwód1Przetwornik DC/DC 400 W2Przetwornik DC/DC 400 W3–4–5–6–7–8–9–Narzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia i zestaw do naprawy opon
znajdują się po prawej stronie
przestrzeni bagażowej.
Zestaw do naprawy opon 3 232.
Samochody z kołem zapasowym
Podnośnik i narzędzia samochodowe
znajdują się w schowku w przestrzeni
bagażowej, nad kołem zapasowym.
Zmiana koła 3 236.
Koło zapasowe 3 237.

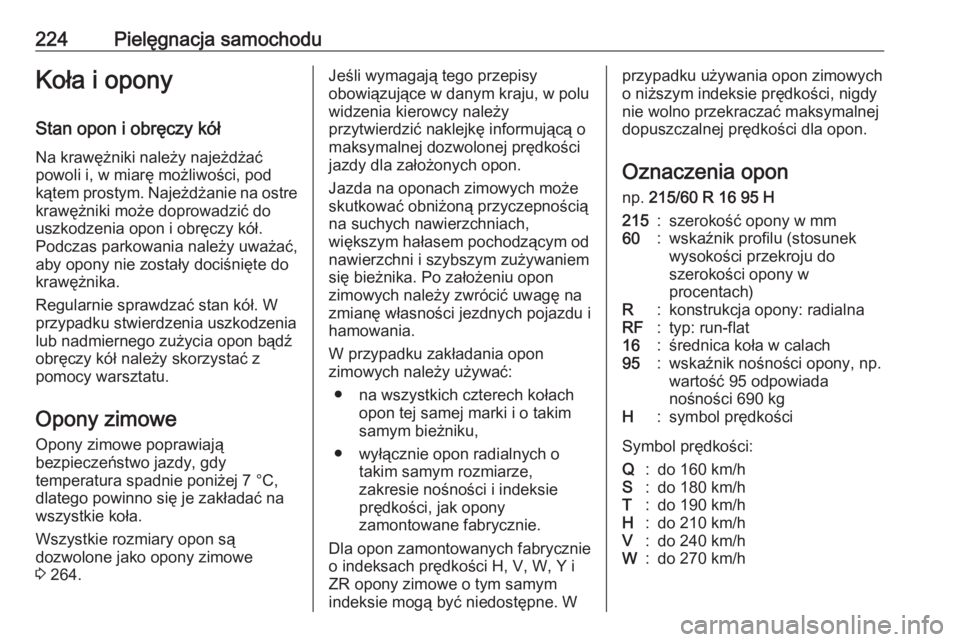

224Pielęgnacja samochoduKoła i oponyStan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 264.Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Jazda na oponach zimowych może
skutkować obniżoną przyczepnością
na suchych nawierzchniach,
większym hałasem pochodzącym od
nawierzchni i szybszym zużywaniem
się bieżnika. Po założeniu opon
zimowych należy zwrócić uwagę na
zmianę własności jezdnych pojazdu i
hamowania.
W przypadku zakładania opon
zimowych należy używać:
● na wszystkich czterech kołach opon tej samej marki i o takim
samym bieżniku,
● wyłącznie opon radialnych o takim samym rozmiarze,
zakresie nośności i indeksie
prędkości, jak opony
zamontowane fabrycznie.
Dla opon zamontowanych fabrycznie
o indeksach prędkości H, V, W, Y i
ZR opony zimowe o tym samym
indeksie mogą być niedostępne. Wprzypadku używania opon zimowych
o niższym indeksie prędkości, nigdy
nie wolno przekraczać maksymalnej
dopuszczalnej prędkości dla opon.
Oznaczenia opon
np. 215/60 R 16 95 H215:szerokość opony w mm60:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w
procentach)R:konstrukcja opony: radialnaRF:typ: run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h

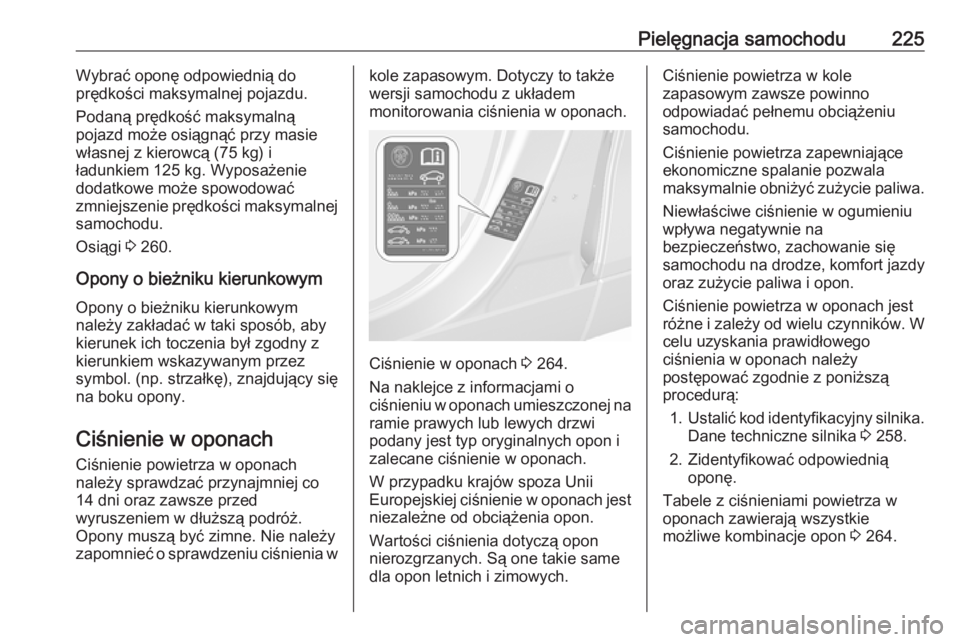

Pielęgnacja samochodu225Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej
samochodu.
Osiągi 3 260.
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol. (np. strzałkę), znajdujący się
na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia wkole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Ciśnienie w oponach 3 264.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych lub lewych drzwi
podany jest typ oryginalnych opon i
zalecane ciśnienie w oponach.
W przypadku krajów spoza Unii
Europejskiej ciśnienie w oponach jest
niezależne od obciążenia opon.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 258.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w oponach zawierają wszystkie
możliwe kombinacje opon 3 264.

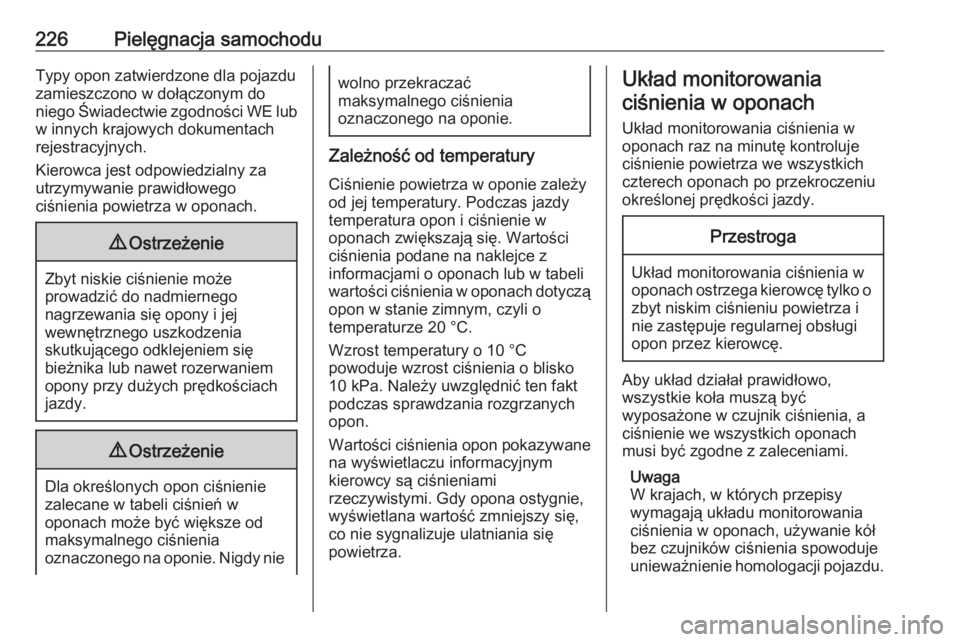

226Pielęgnacja samochoduTypy opon zatwierdzone dla pojazduzamieszczono w dołączonym doniego Świadectwie zgodności WE lub
w innych krajowych dokumentach rejestracyjnych.
Kierowca jest odpowiedzialny za
utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie
wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą opon w stanie zimnym, czyli o
temperaturze 20 °C.
Wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa. Należy uwzględnić ten fakt
podczas sprawdzania rozgrzanych
opon.
Wartości ciśnienia opon pokazywane
na wyświetlaczu informacyjnym
kierowcy są ciśnieniami
rzeczywistymi. Gdy opona ostygnie, wyświetlana wartość zmniejszy się,
co nie sygnalizuje ulatniania się
powietrza.
Układ monitorowania
ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich czterech oponach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.

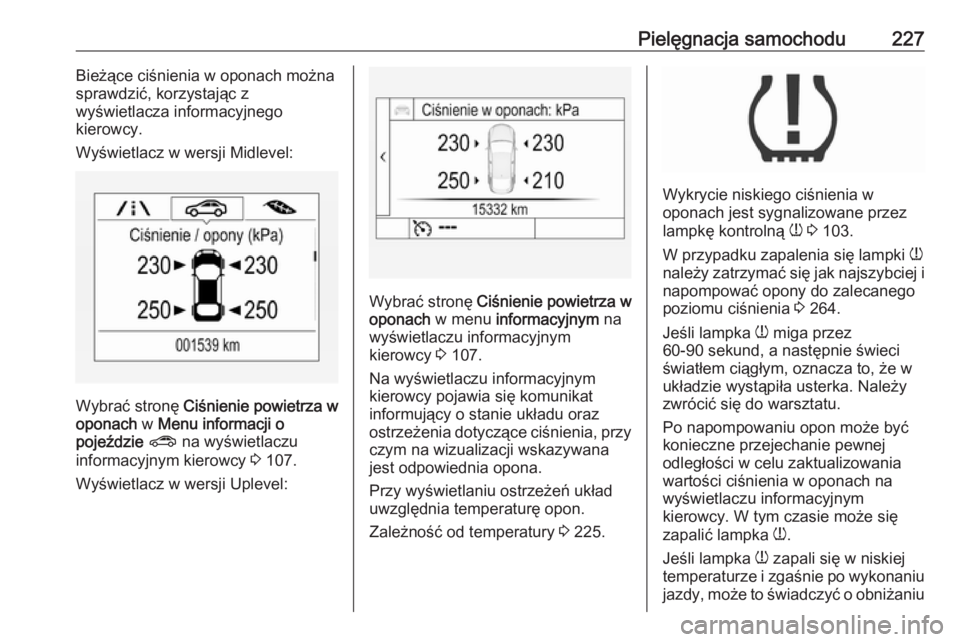

Pielęgnacja samochodu227Bieżące ciśnienia w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy.
Wyświetlacz w wersji Midlevel:
Wybrać stronę Ciśnienie powietrza w
oponach w Menu informacji o
pojeździe ? na wyświetlaczu
informacyjnym kierowcy 3 107.
Wyświetlacz w wersji Uplevel:
Wybrać stronę Ciśnienie powietrza w
oponach w menu informacyjnym na
wyświetlaczu informacyjnym
kierowcy 3 107.
Na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
informujący o stanie układu oraz
ostrzeżenia dotyczące ciśnienia, przy czym na wizualizacji wskazywana
jest odpowiednia opona.
Przy wyświetlaniu ostrzeżeń układ
uwzględnia temperaturę opon.
Zależność od temperatury 3 225.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 103.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 264.
Jeśli lampka w miga przez
60-90 sekund, a następnie świeci
światłem ciągłym, oznacza to, że w
układzie wystąpiła usterka. Należy
zwrócić się do warsztatu.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po wykonaniu
jazdy, może to świadczyć o obniżaniu

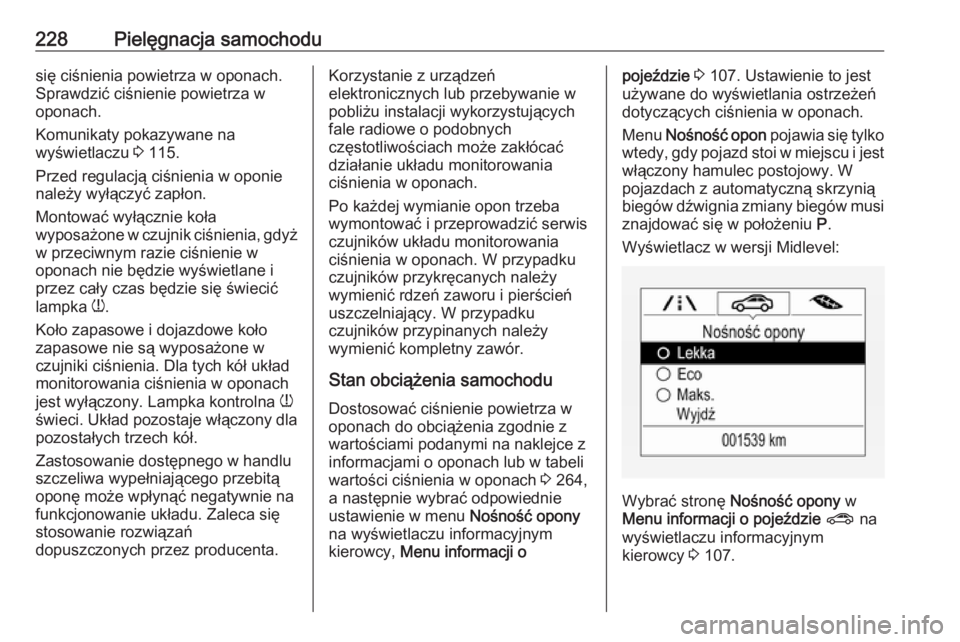

228Pielęgnacja samochodusię ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w oponach.
Komunikaty pokazywane na
wyświetlaczu 3 115.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.
Koło zapasowe i dojazdowe koło zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
monitorowania ciśnienia w oponach
jest wyłączony. Lampka kontrolna w
świeci. Układ pozostaje włączony dla pozostałych trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.Korzystanie z urządzeń
elektronicznych lub przebywanie w pobliżu instalacji wykorzystujących
fale radiowe o podobnych
częstotliwościach może zakłócać
działanie układu monitorowania
ciśnienia w oponach.
Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowania ciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
uszczelniający. W przypadku
czujników przypinanych należy
wymienić kompletny zawór.
Stan obciążenia samochodu
Dostosować ciśnienie powietrza w
oponach do obciążenia zgodnie z
wartościami podanymi na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach 3 264,
a następnie wybrać odpowiednie
ustawienie w menu Nośność opony
na wyświetlaczu informacyjnym
kierowcy, Menu informacji opojeździe 3 107. Ustawienie to jest
używane do wyświetlania ostrzeżeń
dotyczących ciśnienia w oponach.
Menu Nośność opon pojawia się tylko
wtedy, gdy pojazd stoi w miejscu i jest
włączony hamulec postojowy. W
pojazdach z automatyczną skrzynią
biegów dźwignia zmiany biegów musi
znajdować się w położeniu P.
Wyświetlacz w wersji Midlevel:
Wybrać stronę Nośność opony w
Menu informacji o pojeździe ? na
wyświetlaczu informacyjnym kierowcy 3 107.
