OPEL MOKKA X 2019 Instruktionsbok

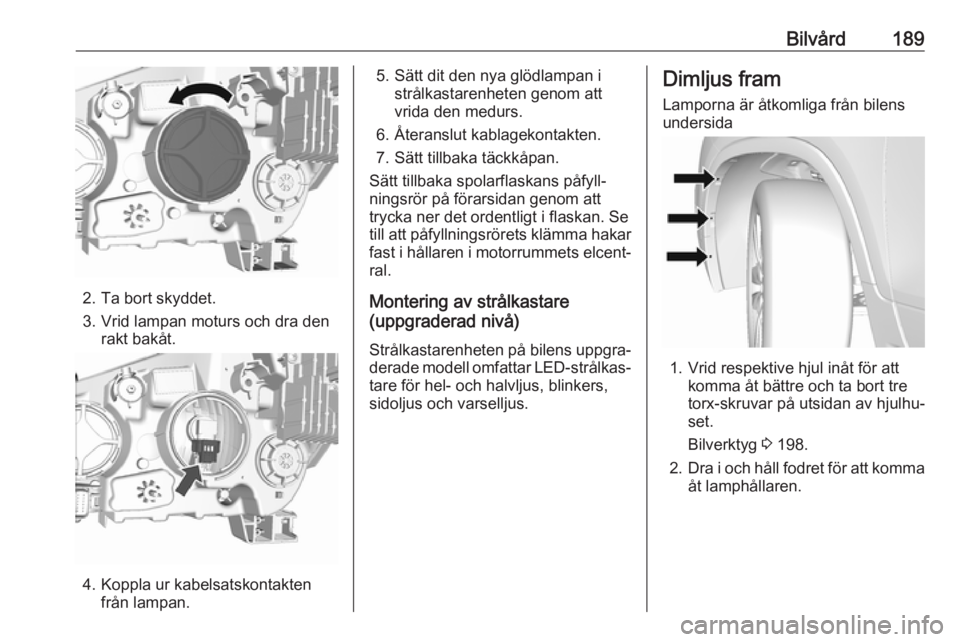

Bilvård189
2. Ta bort skyddet.
3. Vrid lampan moturs och dra den rakt bakåt.
4. Koppla ur kabelsatskontaktenfrån lampan.
5. Sätt dit den nya glödlampan istrålkastarenheten genom att
vrida den medurs.
6. Återanslut kablagekontakten.
7. Sätt tillbaka täckkåpan.
Sätt tillbaka spolarflaskans påfyll‐
ningsrör på förarsidan genom att
trycka ner det ordentligt i flaskan. Se
till att påfyllningsrörets klämma hakar fast i hållaren i motorrummets elcent‐
ral.
Montering av strålkastare
(uppgraderad nivå)
Strålkastarenheten på bilens uppgra‐ derade modell omfattar LED-strålkas‐tare för hel- och halvljus, blinkers,
sidoljus och varselljus.Dimljus fram
Lamporna är åtkomliga från bilens
undersida
1. Vrid respektive hjul inåt för att komma åt bättre och ta bort tre
torx-skruvar på utsidan av hjulhu‐
set.
Bilverktyg 3 198.
2. Dra i och håll fodret för att komma
åt lamphållaren.

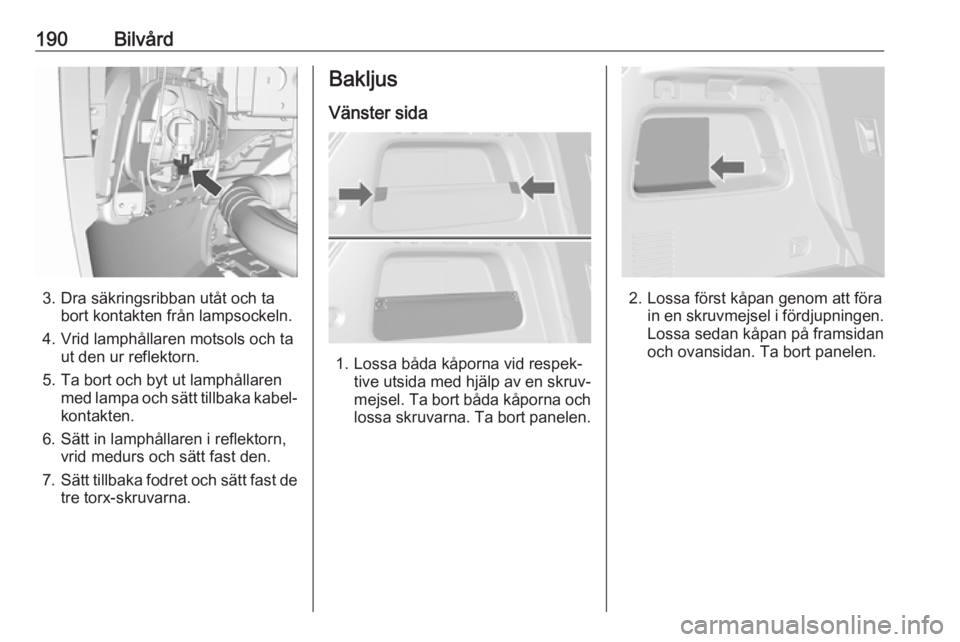

190Bilvård
3. Dra säkringsribban utåt och tabort kontakten från lampsockeln.
4. Vrid lamphållaren motsols och ta ut den ur reflektorn.
5. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
6. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
7. Sätt tillbaka fodret och sätt fast de
tre torx-skruvarna.
Bakljus
Vänster sida
1. Lossa båda kåporna vid respek‐ tive utsida med hjälp av en skruv‐
mejsel. Ta bort båda kåporna och
lossa skruvarna. Ta bort panelen.
2. Lossa först kåpan genom att föra in en skruvmejsel i fördjupningen.
Lossa sedan kåpan på framsidan och ovansidan. Ta bort panelen.

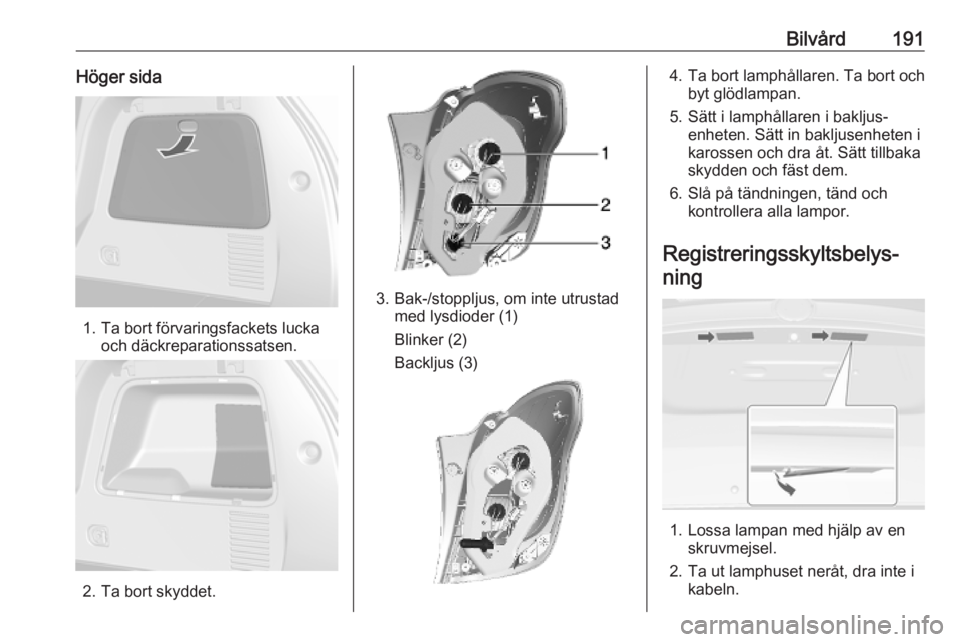

Bilvård191Höger sida
1. Ta bort förvaringsfackets luckaoch däckreparationssatsen.
2. Ta bort skyddet.
3. Bak-/stoppljus, om inte utrustadmed lysdioder (1)
Blinker (2)
Backljus (3)
4. Ta bort lamphållaren. Ta bort och byt glödlampan.
5. Sätt i lamphållaren i bakljus‐ enheten. Sätt in bakljusenheten i
karossen och dra åt. Sätt tillbaka
skydden och fäst dem.
6. Slå på tändningen, tänd och kontrollera alla lampor.
Registreringsskyltsbelys‐ ning
1. Lossa lampan med hjälp av en skruvmejsel.
2. Ta ut lamphuset neråt, dra inte i kabeln.

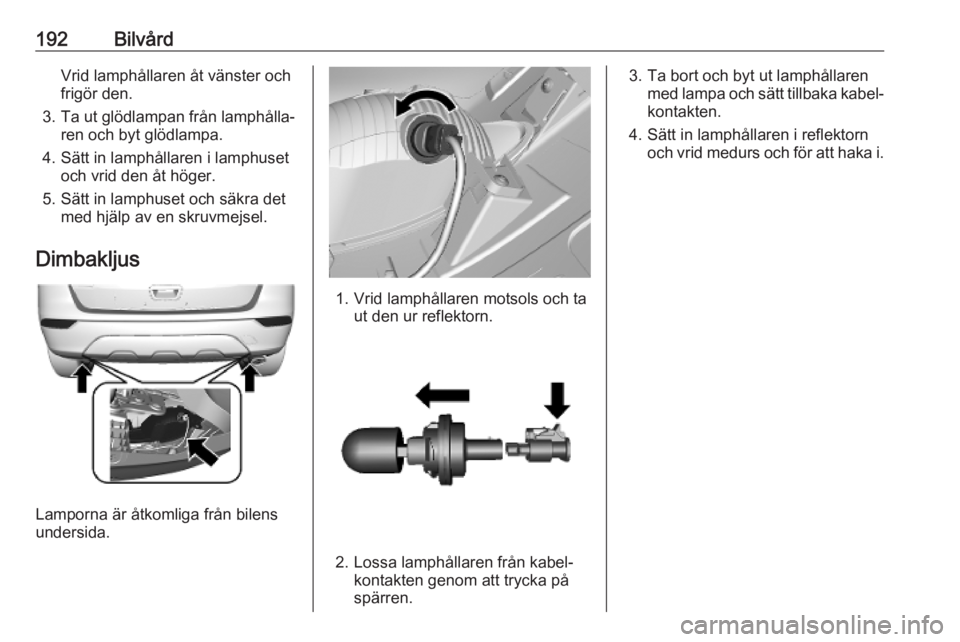

192BilvårdVrid lamphållaren åt vänster och
frigör den.
3. Ta ut glödlampan från lamphålla‐ ren och byt glödlampa.
4. Sätt in lamphållaren i lamphuset och vrid den åt höger.
5. Sätt in lamphuset och säkra det med hjälp av en skruvmejsel.
Dimbakljus
Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn och vrid medurs och för att haka i.

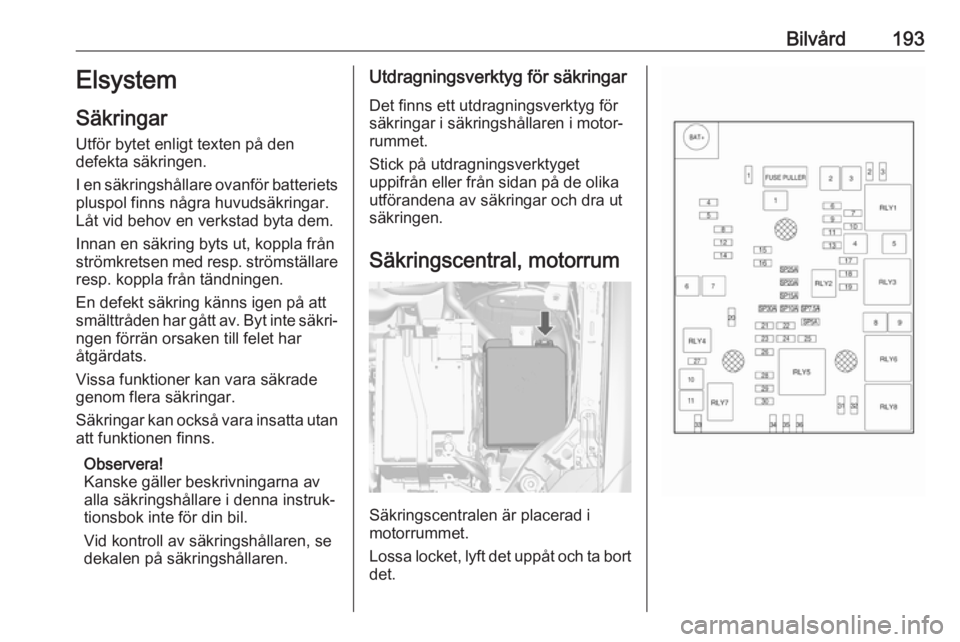

Bilvård193Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
I en säkringshållare ovanför batteriets pluspol finns några huvudsäkringar.
Låt vid behov en verkstad byta dem.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säkri‐
ngen förrän orsaken till felet har
åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Observera!
Kanske gäller beskrivningarna av
alla säkringshållare i denna instruk‐
tionsbok inte för din bil.
Vid kontroll av säkringshållaren, se
dekalen på säkringshållaren.Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringscentralen är placerad i
motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

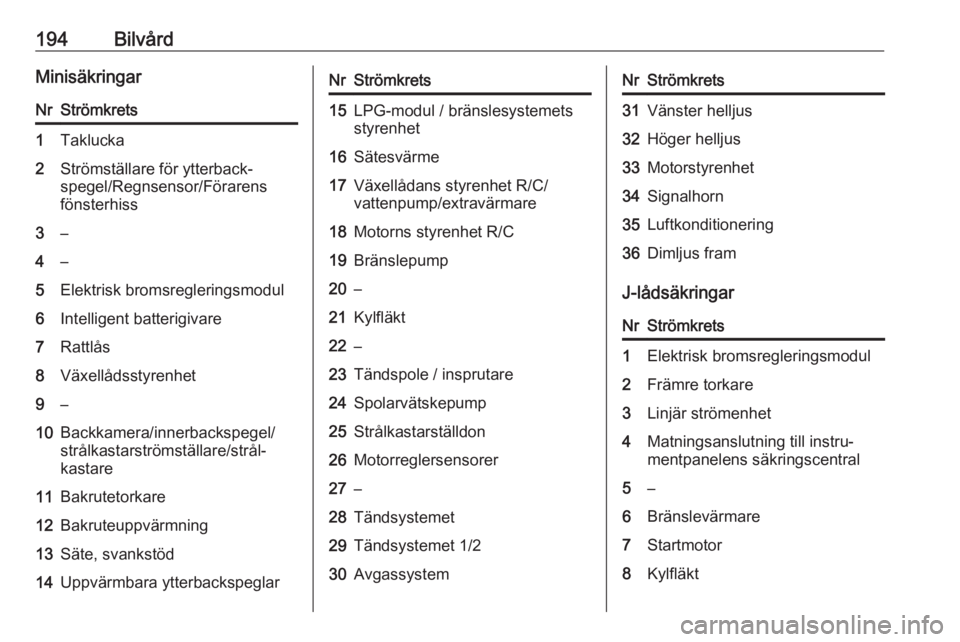

194BilvårdMinisäkringarNrStrömkrets1Taklucka2Strömställare för ytterback‐
spegel/Regnsensor/Förarens
fönsterhiss3–4–5Elektrisk bromsregleringsmodul6Intelligent batterigivare7Rattlås8Växellådsstyrenhet9–10Backkamera/innerbackspegel/
strålkastarströmställare/strål‐
kastare11Bakrutetorkare12Bakruteuppvärmning13Säte, svankstöd14Uppvärmbara ytterbackspeglarNrStrömkrets15LPG-modul / bränslesystemets
styrenhet16Sätesvärme17Växellådans styrenhet R/C/
vattenpump/extravärmare18Motorns styrenhet R/C19Bränslepump20–21Kylfläkt22–23Tändspole / insprutare24Spolarvätskepump25Strålkastarställdon26Motorreglersensorer27–28Tändsystemet29Tändsystemet 1/230AvgassystemNrStrömkrets31Vänster helljus32Höger helljus33Motorstyrenhet34Signalhorn35Luftkonditionering36Dimljus fram
J-lådsäkringar
NrStrömkrets1Elektrisk bromsregleringsmodul2Främre torkare3Linjär strömenhet4Matningsanslutning till instru‐
mentpanelens säkringscentral5–6Bränslevärmare7Startmotor8Kylfläkt

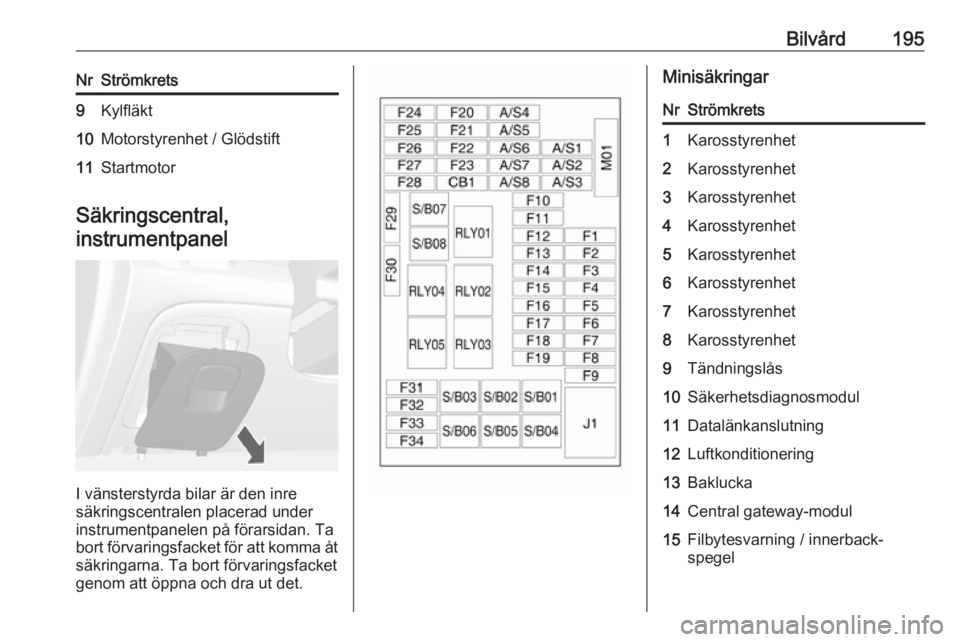

Bilvård195NrStrömkrets9Kylfläkt10Motorstyrenhet / Glödstift11Startmotor
Säkringscentral,instrumentpanel
I vänsterstyrda bilar är den inre
säkringscentralen placerad under
instrumentpanelen på förarsidan. Ta
bort förvaringsfacket för att komma åt
säkringarna. Ta bort förvaringsfacket
genom att öppna och dra ut det.
MinisäkringarNrStrömkrets1Karosstyrenhet2Karosstyrenhet3Karosstyrenhet4Karosstyrenhet5Karosstyrenhet6Karosstyrenhet7Karosstyrenhet8Karosstyrenhet9Tändningslås10Säkerhetsdiagnosmodul11Datalänkanslutning12Luftkonditionering13Baklucka14Central gateway-modul15Filbytesvarning / innerback‐
spegel

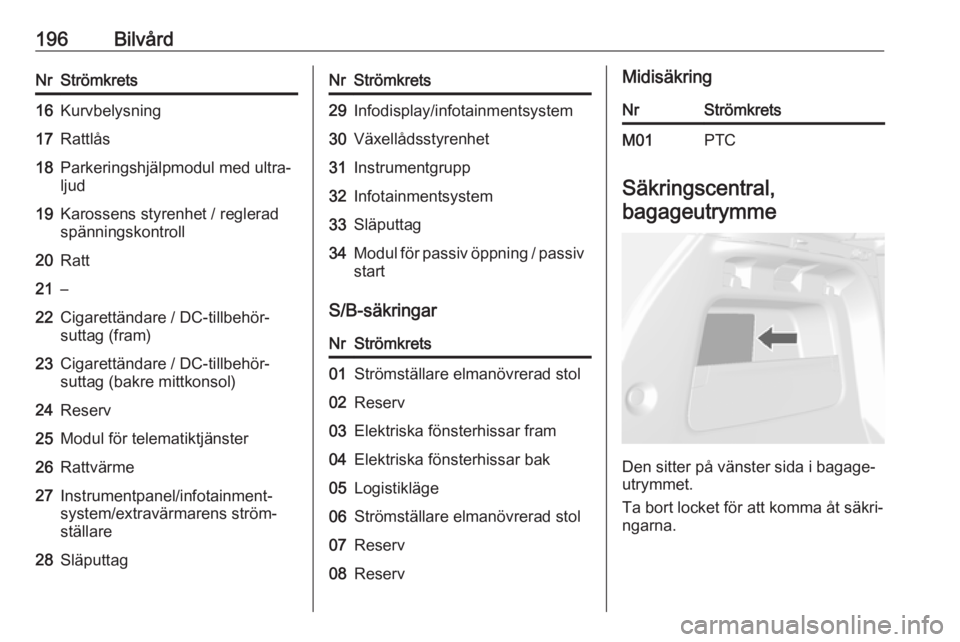

196BilvårdNrStrömkrets16Kurvbelysning17Rattlås18Parkeringshjälpmodul med ultra‐
ljud19Karossens styrenhet / reglerad
spänningskontroll20Ratt21–22Cigarettändare / DC-tillbehör‐
suttag (fram)23Cigarettändare / DC-tillbehör‐
suttag (bakre mittkonsol)24Reserv25Modul för telematiktjänster26Rattvärme27Instrumentpanel/infotainment‐
system/extravärmarens ström‐
ställare28SläputtagNrStrömkrets29Infodisplay/infotainmentsystem30Växellådsstyrenhet31Instrumentgrupp32Infotainmentsystem33Släputtag34Modul för passiv öppning / passiv start
S/B-säkringar
NrStrömkrets01Strömställare elmanövrerad stol02Reserv03Elektriska fönsterhissar fram04Elektriska fönsterhissar bak05Logistikläge06Strömställare elmanövrerad stol07Reserv08ReservMidisäkringNrStrömkretsM01PTC
Säkringscentral,
bagageutrymme
Den sitter på vänster sida i bagage‐
utrymmet.
Ta bort locket för att komma åt säkri‐
ngarna.

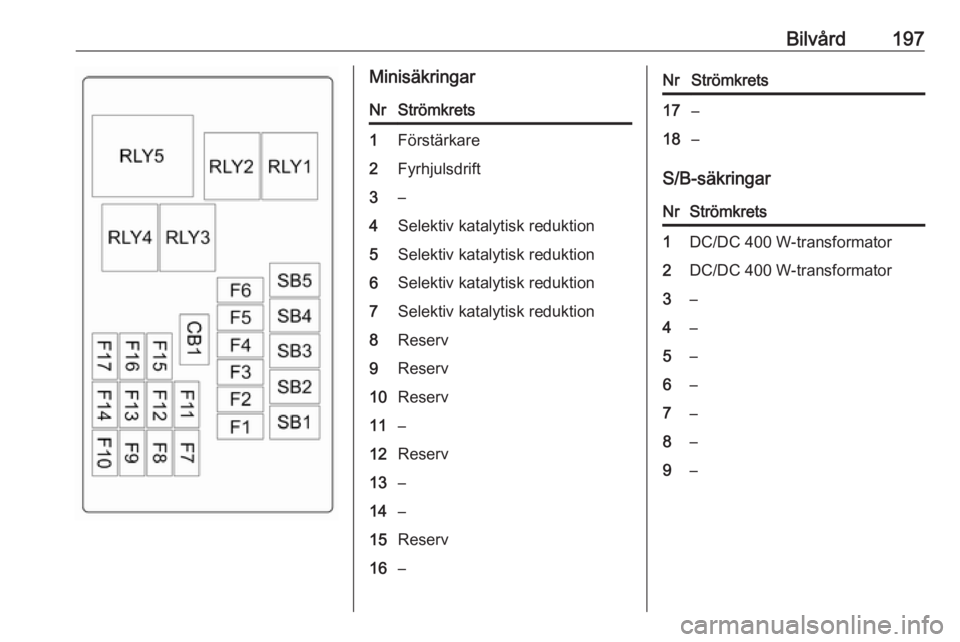

Bilvård197MinisäkringarNrStrömkrets1Förstärkare2Fyrhjulsdrift3–4Selektiv katalytisk reduktion5Selektiv katalytisk reduktion6Selektiv katalytisk reduktion7Selektiv katalytisk reduktion8Reserv9Reserv10Reserv11–12Reserv13–14–15Reserv16–NrStrömkrets17–18–
S/B-säkringar
NrStrömkrets1DC/DC 400 W-transformator2DC/DC 400 W-transformator3–4–5–6–7–8–9–

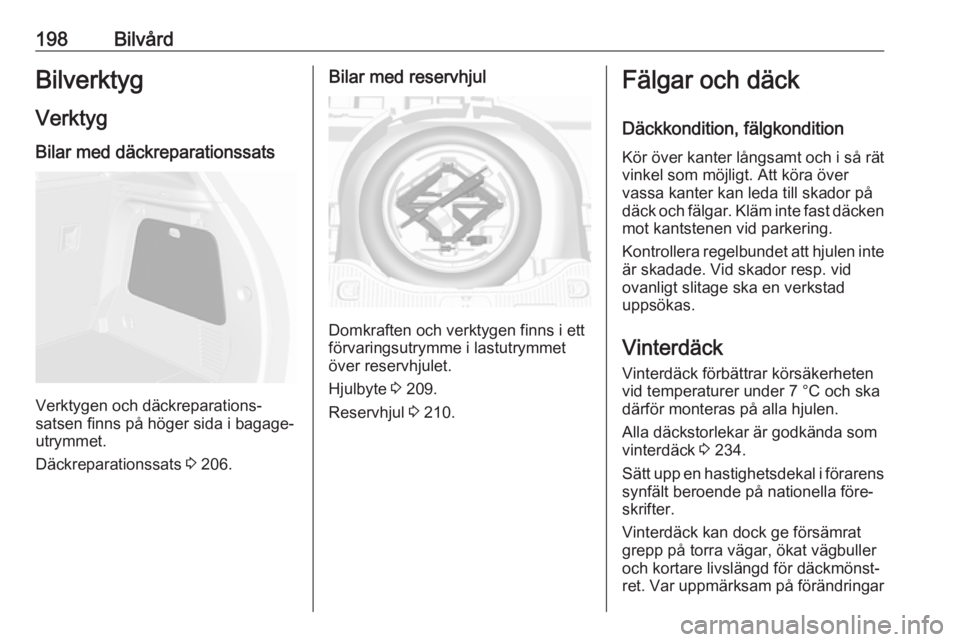

198BilvårdBilverktyg
Verktyg Bilar med däckreparationssats
Verktygen och däckreparations‐
satsen finns på höger sida i bagage‐
utrymmet.
Däckreparationssats 3 206.
Bilar med reservhjul
Domkraften och verktygen finns i ett
förvaringsutrymme i lastutrymmet över reservhjulet.
Hjulbyte 3 209.
Reservhjul 3 210.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 234.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Vinterdäck kan dock ge försämrat
grepp på torra vägar, ökat vägbuller
och kortare livslängd för däckmönst‐
ret. Var uppmärksam på förändringar
