Cura del veicolo209N.Circuito29Accensione 1/230Impianto di scarico31Abbagliante sinistro32Abbagliante destro33Centralina del motore34Avvisatore acustico35Climatizzatore36Fendinebbia
Fusibili scatola J
N.Circuito1Centralina freno elettrico2Tergicristallo anteriore3Modulo potenza lineare4Morsetto alimentazione della
scatola portafusibili nel quadro
strumenti5–6Riscaldatore del carburanteN.Circuito7Motorino di avviamento8Ventola di raffreddamento9Ventola di raffreddamento10Centralina del motore / Candela
a incandescenza11Motorino di avviamento

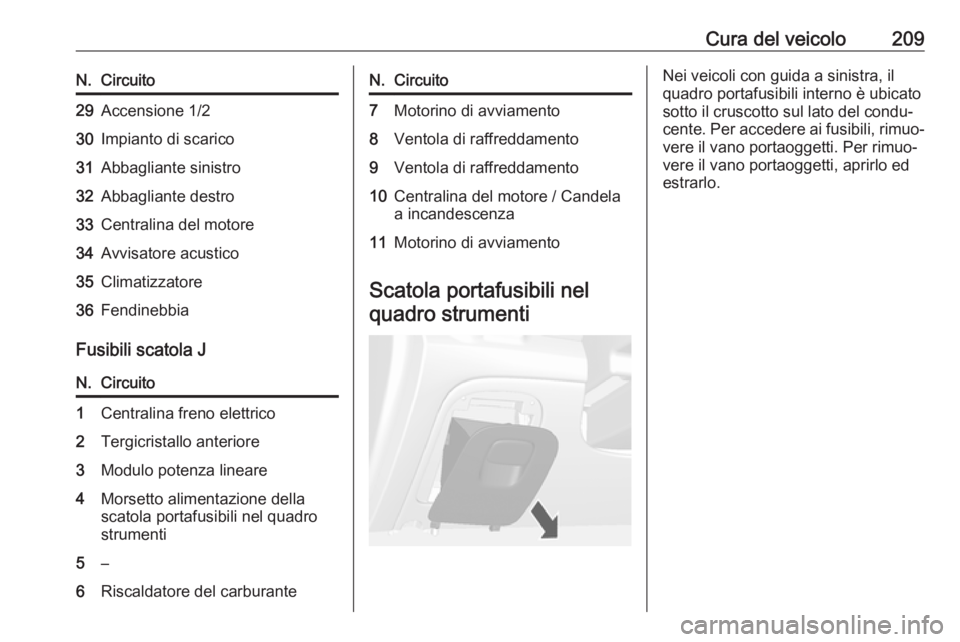

Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, il
quadro portafusibili interno è ubicato
sotto il cruscotto sul lato del condu‐
cente. Per accedere ai fusibili, rimuo‐ vere il vano portaoggetti. Per rimuo‐
vere il vano portaoggetti, aprirlo ed
estrarlo.

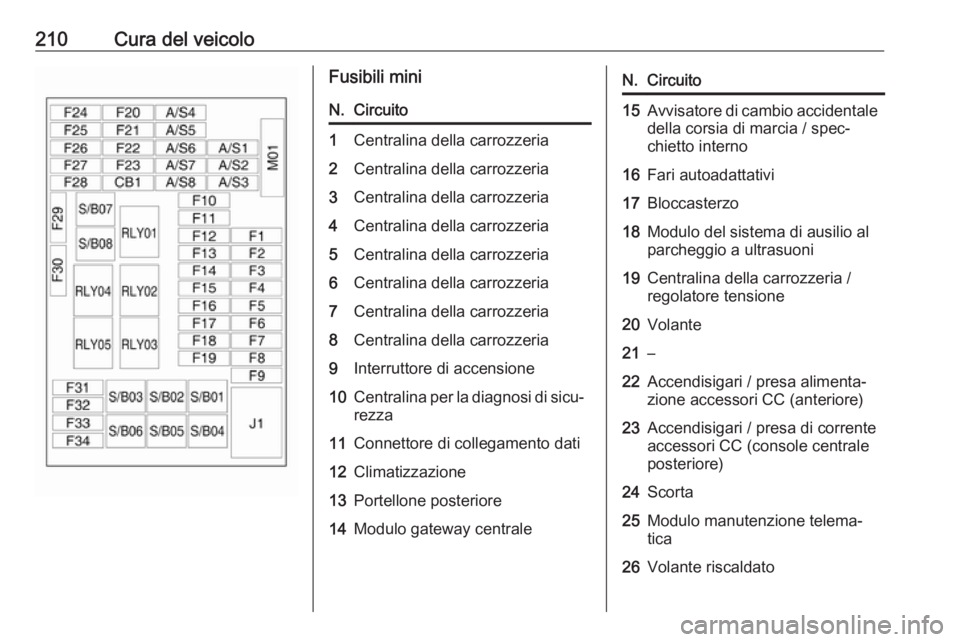

210Cura del veicoloFusibili miniN.Circuito1Centralina della carrozzeria2Centralina della carrozzeria3Centralina della carrozzeria4Centralina della carrozzeria5Centralina della carrozzeria6Centralina della carrozzeria7Centralina della carrozzeria8Centralina della carrozzeria9Interruttore di accensione10Centralina per la diagnosi di sicu‐rezza11Connettore di collegamento dati12Climatizzazione13Portellone posteriore14Modulo gateway centraleN.Circuito15Avvisatore di cambio accidentale
della corsia di marcia / spec‐
chietto interno16Fari autoadattativi17Bloccasterzo18Modulo del sistema di ausilio al
parcheggio a ultrasuoni19Centralina della carrozzeria /
regolatore tensione20Volante21–22Accendisigari / presa alimenta‐
zione accessori CC (anteriore)23Accendisigari / presa di corrente
accessori CC (console centrale
posteriore)24Scorta25Modulo manutenzione telema‐
tica26Volante riscaldato

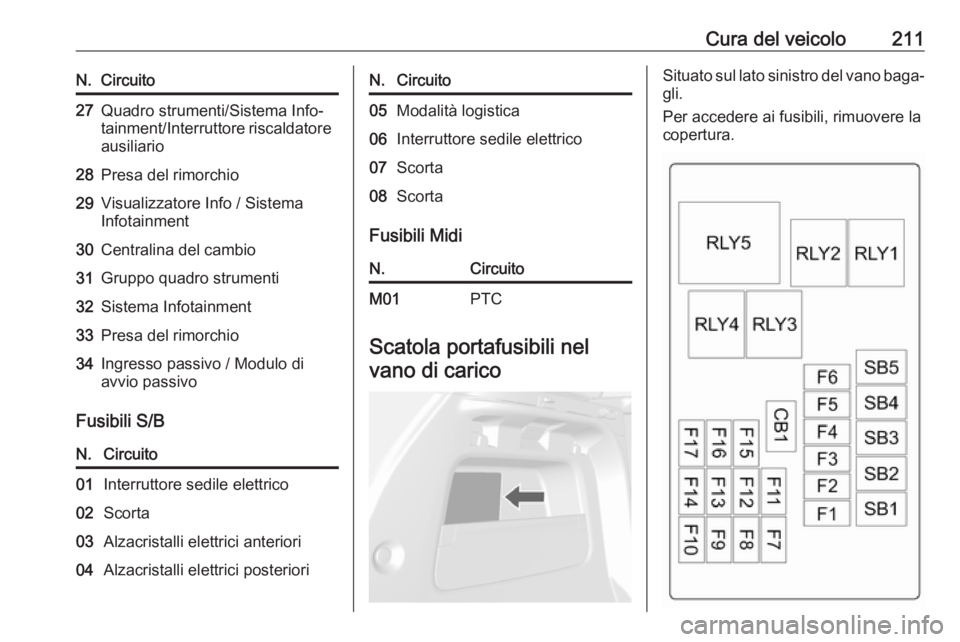

Cura del veicolo211N.Circuito27Quadro strumenti/Sistema Info‐
tainment/Interruttore riscaldatore
ausiliario28Presa del rimorchio29Visualizzatore Info / Sistema
Infotainment30Centralina del cambio31Gruppo quadro strumenti32Sistema Infotainment33Presa del rimorchio34Ingresso passivo / Modulo di
avvio passivo
Fusibili S/B
N.Circuito01Interruttore sedile elettrico02Scorta03Alzacristalli elettrici anteriori04Alzacristalli elettrici posterioriN.Circuito05Modalità logistica06Interruttore sedile elettrico07Scorta08Scorta
Fusibili Midi
N.CircuitoM01PTC
Scatola portafusibili nel
vano di carico
Situato sul lato sinistro del vano baga‐
gli.
Per accedere ai fusibili, rimuovere la copertura.

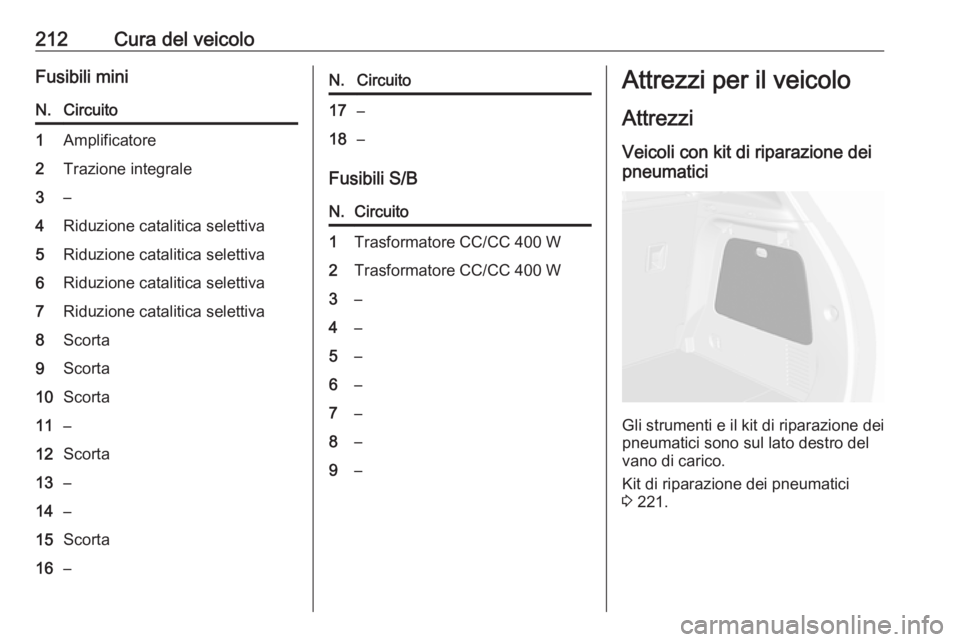

212Cura del veicoloFusibili miniN.Circuito1Amplificatore2Trazione integrale3–4Riduzione catalitica selettiva5Riduzione catalitica selettiva6Riduzione catalitica selettiva7Riduzione catalitica selettiva8Scorta9Scorta10Scorta11–12Scorta13–14–15Scorta16–N.Circuito17–18–
Fusibili S/B
N.Circuito1Trasformatore CC/CC 400 W2Trasformatore CC/CC 400 W3–4–5–6–7–8–9–Attrezzi per il veicoloAttrezzi
Veicoli con kit di riparazione dei
pneumatici
Gli strumenti e il kit di riparazione dei
pneumatici sono sul lato destro del
vano di carico.
Kit di riparazione dei pneumatici
3 221.

Cura del veicolo213Veicoli con ruota di scorta
Il martinetto e gli attrezzi si trovano
nel vano portaoggetti del vano di
carico, sopra la ruota di scorta.
Sostituzione della ruota 3 225.
Ruota di scorta 3 226.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali
I pneumatici invernali migliorano la sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono
consentite tutte le misure di pneuma‐ tici 3 253.In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.
L'utilizzo di pneumatici invernali potrebbe influire sulla trazione sustrada asciutta, aumentare la rumo‐
rosità della strada e ridurre la durata
del battistrada. Una volta effettuato il
passaggio a pneumatici invernali,
fare attenzione a cambiamenti della
guidabilità del veicolo e della frenata.
Se si utilizzano pneumatici invernali,
accertarsi di montare
● pneumatici della stessa marca e con lo stesso tipo di battistrada
per tutte e quattro le ruote.
● esclusivamente pneumatici radiali della stessa dimensione,
indice di carico e categoria di
velocità di quelli montati dalla
fabbrica.
Per pneumatici appartenenti alle
categorie di velocità H, V, W, Y e ZR
potrebbero non essere disponibili pneumatici invernali della stessa
categoria di velocità di quelli montati
dalla fabbrica. Se si montano pneu‐
matici invernali appartenenti a una

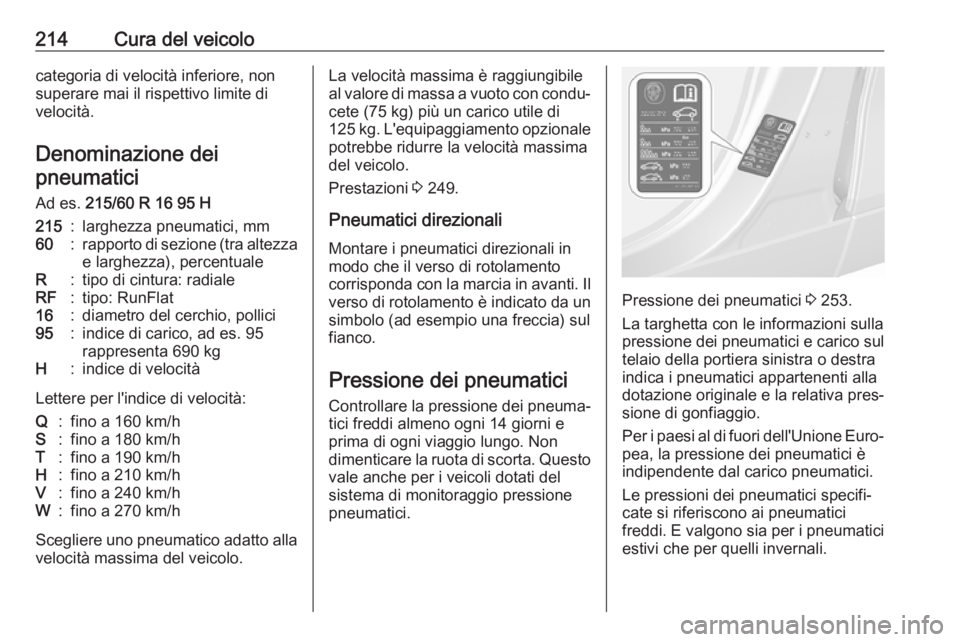

214Cura del veicolocategoria di velocità inferiore, nonsuperare mai il rispettivo limite di
velocità.
Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), percentualeR:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Prestazioni 3 249.
Pneumatici direzionali
Montare i pneumatici direzionali in modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non
dimenticare la ruota di scorta. Questo
vale anche per i veicoli dotati del
sistema di monitoraggio pressione
pneumatici.
Pressione dei pneumatici 3 253.
La targhetta con le informazioni sulla
pressione dei pneumatici e carico sul telaio della portiera sinistra o destra
indica i pneumatici appartenenti alla
dotazione originale e la relativa pres‐
sione di gonfiaggio.
Per i paesi al di fuori dell'Unione Euro‐
pea, la pressione dei pneumatici è
indipendente dal carico pneumatici.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.

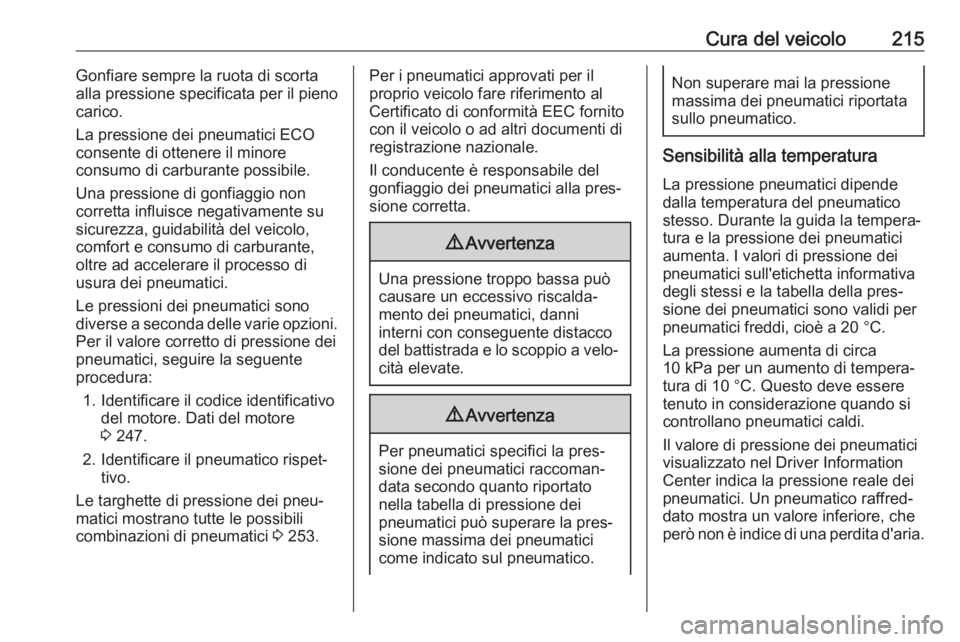

Cura del veicolo215Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 247.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 253.Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐ tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.

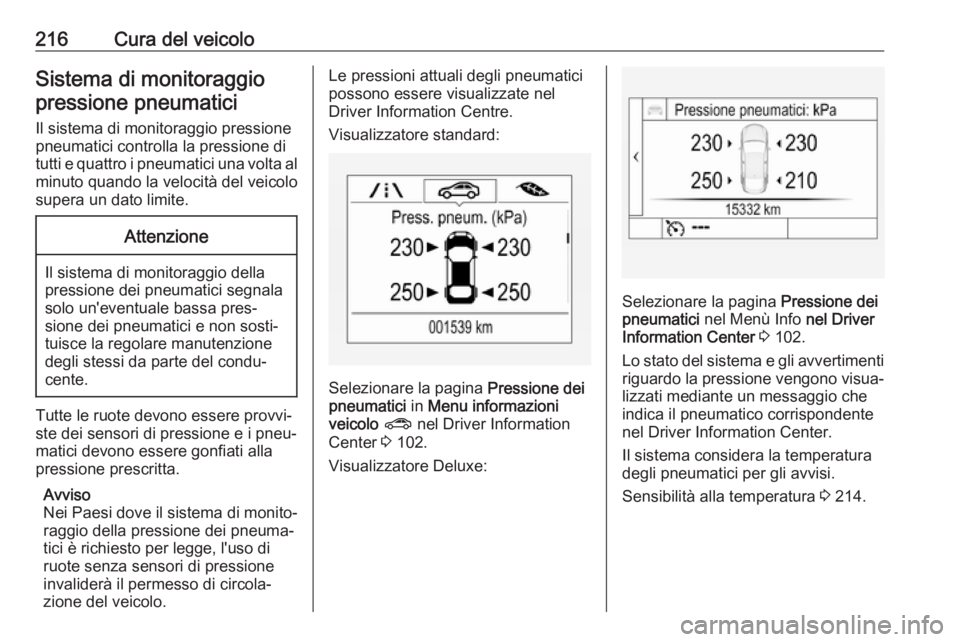

216Cura del veicoloSistema di monitoraggiopressione pneumatici
Il sistema di monitoraggio pressionepneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
Nei Paesi dove il sistema di monito‐ raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà il permesso di circola‐
zione del veicolo.
Le pressioni attuali degli pneumatici
possono essere visualizzate nel
Driver Information Centre.
Visualizzatore standard:
Selezionare la pagina Pressione dei
pneumatici in Menu informazioni
veicolo ? nel Driver Information
Center 3 102.
Visualizzatore Deluxe:
Selezionare la pagina Pressione dei
pneumatici nel Menù Info nel Driver
Information Center 3 102.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che
indica il pneumatico corrispondente nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Sensibilità alla temperatura 3 214.

Cura del veicolo217

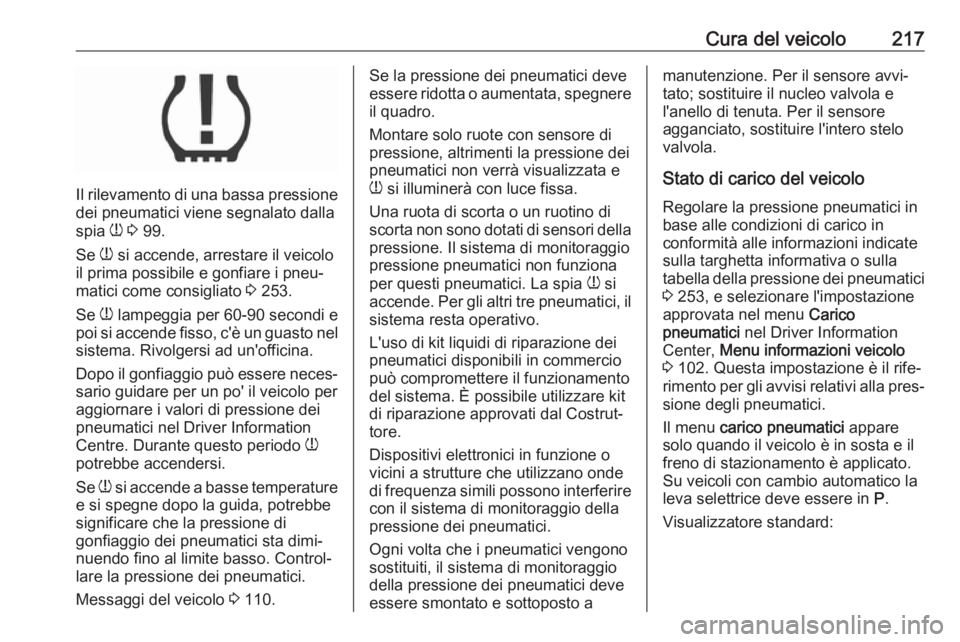

Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 99.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 253.
Se w lampeggia per 60-90 secondi e
poi si accende fisso, c'è un guasto nel sistema. Rivolgersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo w
potrebbe accendersi.
Se w si accende a basse temperature
e si spegne dopo la guida, potrebbe
significare che la pressione di
gonfiaggio dei pneumatici sta dimi‐
nuendo fino al limite basso. Control‐ lare la pressione dei pneumatici.
Messaggi del veicolo 3 110.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per questi pneumatici. La spia w si
accende. Per gli altri tre pneumatici, il sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Dispositivi elettronici in funzione o
vicini a strutture che utilizzano onde
di frequenza simili possono interferire
con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto amanutenzione. Per il sensore avvi‐
tato; sostituire il nucleo valvola e
l'anello di tenuta. Per il sensore
agganciato, sostituire l'intero stelo
valvola.

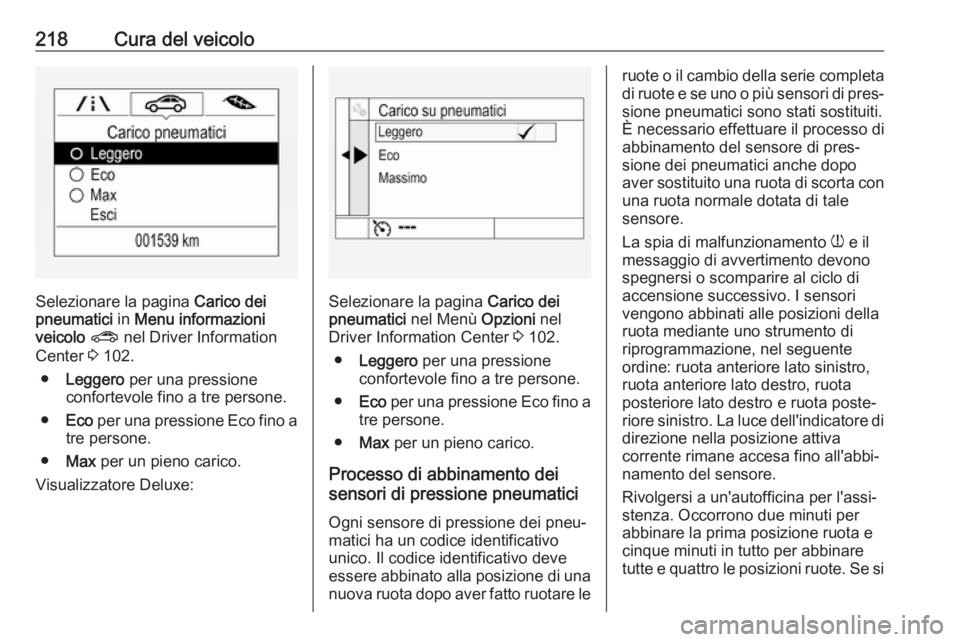

Stato di carico del veicolo
Regolare la pressione pneumatici in
base alle condizioni di carico in
conformità alle informazioni indicate sulla targhetta informativa o sulla
tabella della pressione dei pneumatici 3 253, e selezionare l'impostazione
approvata nel menu Carico
pneumatici nel Driver Information
Center, Menu informazioni veicolo
3 102. Questa impostazione è il rife‐
rimento per gli avvisi relativi alla pres‐
sione degli pneumatici.
Il menu carico pneumatici appare
solo quando il veicolo è in sosta e il
freno di stazionamento è applicato.
Su veicoli con cambio automatico la
leva selettrice deve essere in P.
Visualizzatore standard:

218Cura del veicolo
Selezionare la pagina Carico dei
pneumatici in Menu informazioni
veicolo ? nel Driver Information
Center 3 102.
● Leggero per una pressione
confortevole fino a tre persone.
● Eco per una pressione Eco fino a
tre persone.
● Max per un pieno carico.
Visualizzatore Deluxe:Selezionare la pagina Carico dei
pneumatici nel Menù Opzioni nel
Driver Information Center 3 102.
● Leggero per una pressione
confortevole fino a tre persone.
● Eco per una pressione Eco fino a
tre persone.
● Max per un pieno carico.
Processo di abbinamento dei
sensori di pressione pneumatici
Ogni sensore di pressione dei pneu‐
matici ha un codice identificativo
unico. Il codice identificativo deve
essere abbinato alla posizione di una
nuova ruota dopo aver fatto ruotare le
ruote o il cambio della serie completa
di ruote e se uno o più sensori di pres‐ sione pneumatici sono stati sostituiti.
È necessario effettuare il processo di abbinamento del sensore di pres‐
sione dei pneumatici anche dopo
aver sostituito una ruota di scorta con
una ruota normale dotata di tale
sensore.
La spia di malfunzionamento w e il
messaggio di avvertimento devono spegnersi o scomparire al ciclo di
accensione successivo. I sensori
vengono abbinati alle posizioni della ruota mediante uno strumento di
riprogrammazione, nel seguente
ordine: ruota anteriore lato sinistro,
ruota anteriore lato destro, ruota
posteriore lato destro e ruota poste‐
riore sinistro. La luce dell'indicatore di direzione nella posizione attiva
corrente rimane accesa fino all'abbi‐ namento del sensore.
Rivolgersi a un'autofficina per l'assi‐
stenza. Occorrono due minuti per
abbinare la prima posizione ruota e
cinque minuti in tutto per abbinare
tutte e quattro le posizioni ruote. Se si
