84Прилади та органи управлінняПрилади та органи
управлінняОргани управління .....................85
Регулювання керма .................85
Засоби керування на кермі .....85
Кермо з підігрівом ....................86
Звуковий сигнал .......................86
Система промивки й очищення лобового скла ........86
Система промивки й очищення заднього скла ........88
Зовнішня температура ............89
Годинник ................................... 89
Розетки ..................................... 91
Сигнальні лампи, датчики та індикатори ................................... 92
Спідометр ................................. 92
Лічильник загального пробігу ..................................... 93
Лічильник щоденного пробігу ..................................... 93
Тахометр .................................. 94
Датчик рівня пального .............94
Селектор палива ......................94Датчик температури
охолоджуючої рідини
двигуна .................................... 96
Дисплей обслуговування ......... 97
Контрольні індикатори .............98
Покажчики повороту ..............102
Система нагадування про непристебнутий пасок
безпеки .................................. 102
Подушка безпеки та натягувачі пасків безпеки .....103
Дезактивація подушок безпеки .................................. 103
Система зарядки ....................103
Індикатор несправності .........103
Система гальм і зчеплення ...104
Анти-блокувальна система гальм (ABS) ........................... 104
Перемикання передач ...........104
Система контролю за спуском .................................. 104
Система попередження про виїзд за межі смуги руху ......104
Електронна система курсової стійкості вимкнена ................105
Електронна система курсової стійкості та протибуксувальнагальмівна система ................105
Протибуксовочна гальмівна система вимкнена .................105Попередній прогрів ................105
AdBlue ..................................... 105
Система контролю тиску в шинах ..................................... 105
Тиск мастила в двигуні ..........106
Низький рівень пального .......106
Імобілайзер ............................ 106
Зовнішнє світло ......................107
Дальнє світло ......................... 107
Помічник дальнього світла .... 107
Адаптивне переднє освітлення ............................. 107
Передні протитуманні фари ..107
Задні протитуманні фари ......107
Круїз-контроль ........................ 107
Автомобіль попереду ............107
Обмежувач швидкості ...........108
Допоміжна система визначення дорожніх знаків . 108
Дверцята відчинені ................108
Дисплеї ..................................... 108
Центр інформації для водіїв . 108
Інформаційний дисплей ........114
Повідомлення автомобіля .......117
Попереджувальні звукові сигнали .................................. 117
Заряд батареї ........................ 118
Персоналізація автомобіля .....118

Прилади та органи управління101Контрольні індикатори вцентральній панелі
Огляд
OПокажчик повороту 3 102XСистема нагадування про
непристебнутий пасок
безпеки, водій 3 102kСистема нагадування про
непристебнутий пасок
безпеки, пасажир на пере‐
дньому сидінні 3 102vПодушка безпеки та натягу‐
вачі пасків безпеки 3 103V /
*Вимкнення подушок безпеки
3 103pСистема заряджання 3 103ZІндикатор несправності
3 103RСистема гальм і зчеплення
3 104uАнтиблокувальна система
гальм (ABS) 3 104RПеремикання передач
3 104uСистема контролю спуску на
схилах 3 104)Система попередження про
виїзд за межі смуги руху
3 104nЕлектронну систему
курсової стійкості вимкнено
3 105bЕлектронна система
курсової стійкості та проти‐
буксувальна гальмівна
система 3 105kПротибуксувальну гальмівну
систему вимкнено 3 105!Попереднє прогрівання
3 105ùAdBlue 3 105wСистема контролю тиску в
шинах 3 105IТиск мастила в двигуні
3 106YНизький рівень пального
3 106dІмобілайзер 3 1068Зовнішні освітлювальні
прилади 3 107CДальнє світло 3 107fСистема керування дальнім
світлом 3 107fСистема адаптивного світла
фар 3 107>Протитуманна фара 3 107rЗадня протитуманна фара
3 107mКруїз-контроль 3 107AАвтомобіль попереду 3 107

Прилади та органи управління105Світиться зеленимСистема ввімкнена та готова до
роботи.
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Система попередження про виїзд
за межі смуги руху 3 193.
Електронна система курсової стійкості вимкнена
n світиться жовтим.
Система вимкнена.
Електронна система курсової стійкості тапротибуксувальнагальмівна система
b світиться або блимає жовтим.Світиться
У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість їзди може погіршитися, що залежить від стану дорожнього
покриття.
Для усунення несправності
зверніться до майстерні.
Блимає Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
незначною мірою автоматично
гальмувати.
Електронна система курсової
стійкості 3 175.
Протибуксувальна система 3 174.
Протибуксовочна
гальмівна система вимкнена
k світиться жовтим.
Система вимкнена.Попередній прогрів
! світиться жовтим.
Увімкнено попередній прогрів
дизельного двигуна. Активується лише, коли температура зовні є
низькою.
AdBlue ù миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 164.
Система контролю тиску в шинах
w світиться або блимає жовтим.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.

Прилади та органи управління111Щоб вибрати сторінку, поверніть
коліщатко регулятора:
● Лічильник щоденного пробігу 1/2 або А/В
● Середня витрата пального ● Середня швидкість
● Цифрова швидкість
● Запас ходу на пальному
● Миттєва витрата пального
● Час до заміни мастила
● Тиск у шинах
● Допоміжна система визначення дорожніх знаків
● Дистанція руху
● Таймер
● Рівень AdBlue
На дисплеї спрощеної модифікації
сторінки "Термін експлуатації
мастила", "Тиск у шинах",
"Допоміжна система визначення дорожніх знаків" і "Дистанція руху"
відображаються в меню
"Інформація про автомобіль" - для
переходу до цього меню
виберіть ?.Лічильник щоденного пробігу 1/2
або А/В
На одометрі відображається
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник щоденного пробігу
реєструє пробіг до 9999 км, після
чого відлік знову починається з 0.
Для скидання натисніть SET/CLR
на кілька секунд.
Вміст сторінок 1/А і 2/В з
інформацією лічильника
щоденного пробігу можна скидати
окремо, коли відповідна сторінка
відображається на екрані.
Середня економія пальн.
Відображення середньої витрати
пального. Виміри можна обнулити у
будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Для скидання натисніть SET/CLR
на кілька секунд.Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Для скидання натисніть SET/CLR
на кілька секунд.
Цифрова швидкість
Відображення показників поточної
швидкості в цифровому форматі.
Запас ходу на пальному
Запас ходу на пальному
обчислюється з урахуванням
поточного рівня та поточної
витрати пального. Дисплей показує
середні значення.
Після заправляння пального запас
ходу через короткий проміжок часу оновлюється автоматично.
Коли рівень у паливному баку
занизький, на екрані
відображається повідомлення і засвічується контрольний
індикатор Y у датчику рівня
пального.

112Прилади та органи управлінняЯкщо паливний бак потрібно
заправити негайно, відображене
попередження не зникає з екрана.
Окрім цього, блимає контрольний
індикатор Y у датчику рівня
пального 3 106.
Instantaneous Fuel Consumption
(Миттєве споживання пального)
Відображення миттєвого значення
витрати пального.
Remaining Oil Life (Тривалість
терміну служби масла)
Відображається розрахунковий
термін служби мастила. Число в
процентах означає залишок
терміну служби моторного мастила 3 97.
Tyre Pressure (Тиск у шинах)
Показує тиск в шинах усіх коліс під
час руху 3 231.
Допоміжна система визначення
дорожніх знаків
Відображення дорожніх знаків,
виявлених на поточній ділянці
маршруту 3 189.Following Distance (Безпечна
дистанція)
Показує відстань у секундах до
транспортного засобу, який
рухається попереду 3 184.
Таймер
Вказівки щодо запуску та зупинки
відображаються на екрані дисплея. Для скидання натисніть SET/CLR.
AdBlue
Показує рівень рідини AdBlue.
Додатково може відображатися
значення запасу рідини AdBlue в
одиницях відстані.
@ - меню інформації про
економічні показники
● Основні споживачі
● Тенденція стану економічності
● індекс економічності
На дисплеї вдосконаленої
модифікації сторінки "Основні
споживачі", "Тенденція
економічності" і "Індекс
економічності" відображаються вменю "Інформація щодо пробігу/
рівня пального" - для переходу до
цього меню виберіть Відомості.
Top Consumers (Основні
споживачі)
Список найбільших увімкнених
споживачів, що забезпечують ваш
комфорт, позначається у
низхідному порядку. Позначається
потенціал економії пального.
Якщо поїздки відбуваються
нечасто, для збільшення
навантаження на двигун
автоматично вмикається система
підігріву заднього вікна. У такому
випадку заднє вікно з підігрівом без
втручання водія вказується як один з найбільших споживачів.

152Керування автомобілем та експлуатаціяКерування
автомобілем та
експлуатаціяПоради щодо керування авто‐
мобілем ..................................... 153
Керування автомобілем ........153
Керування кермом .................153
Запуск та експлуатація ............153
Обкатка нового автомобіля ... 153
Положення перемикача системи запалення ...............154
Кнопка живлення .................... 155
Утримання з вимкненим двигуном ................................ 156
Запуск двигуна .......................157
Припинення подачі пального під час перевищення
швидкості ............................... 159
Система зупинки-запуску ......159
Паркування ............................. 161
Вихлоп двигуна ........................162
Сажовий фільтр .....................162
Каталізатор ............................. 164
AdBlue ..................................... 164Автоматична трансмісія ..........167
Дисплей трансмісії .................167
Важіль селектора ...................168
Ручний режим ........................ 169
Електронні системи водіння .. 169
Помилка .................................. 170
Переривання подачі живлення ............................... 170
Механічна трансмісія ...............171
Системи приводів ....................171
Привід на всі колеса ..............171
Гальма ...................................... 172
Антиблокувальна система гальм ...................................... 172
Стоянкове гальмо ..................173
Підсилювач гальм ..................173
Допоміжна система при старті з місця під гору ...................... 173
Системи регулювання плавно‐
сті ходу ...................................... 174
Протибуксовочна гальмівна система .................................. 174
Електронна система курсової стійкості ................................. 175
Система контролю за
спуском .................................. 176
Допоміжні системи водія .........177
Круїз-контроль ........................ 177Обмежувач швидкості ...........179
Повідомлення про небезпеку зіткнення спереду .................181
Індикація дистанції попереду 184
Система допомоги під час паркування ............................ 184
Камера заднього виду ...........186
Допомога у розпізнаванні дорожніх знаків .....................189
Система попередження про виїзд за межі смуги руху ......193
Пальне ...................................... 194
Пальне для бензинових двигунів ................................. 194
Пальне для дизельних двигунів ................................. 196
Паливо для роботи на скрапленому газі ...................197
Поповнення рівня пального ..197
Зчіпний пристрій для причепа .202
Загальна інформація .............202
Характеристики водіння та поради щодо буксирування . 203
Буксирування причепа ..........203
Буксирувальне обладнання ..204

164Керування автомобілем та експлуатаціяКаталізаторКаталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 194, 3 263 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух
можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
AdBlue
Загальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього у вихлопну
систему впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна. Аміак, який виділяється під час реакції з цією
рідиною, вступає в реакцію з
азотистими газами (NO x), які
входять до складу вихлопних газів, і вони розкладаються на азот і воду.
Ця рідина має назву AdBlue ®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить
32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання
рідини AdBlue працює в
автоматичному режимі.
Як правило, витрачається
приблизно 2 л AdBlue на 1000 км,
але витрата може бути більшою

Керування автомобілем та експлуатація165залежно від особливостей поїздки
(наприклад, при великому
завантаженні автомобіля або
буксируванні причепа).
Бачок для AdBlue
Рівень рідини в бачку AdBlue
вказується в меню на дисплеї.
Попередження про зниження
рівня рідини
Залежно від розрахованого запасу
ходу для AdBlue в інформаційному
центрі водія відображаються різні
повідомлення. Ці повідомлення та обмеження визначені
законодавством.
Перше з можливих попереджень -
це AdBlue Range: (Рідини AdBlue
виставить на відстань:) 2400 км .
Це попередження відображається
один раз протягом короткого часу
разом із розрахованим запасом
ходу. Рух автомобіля можливий без жодних обмежень.
Наступне попередження
з'являється, коли запас ходу
менше 1750 км. Це повідомленняразом із поточним значенням
запасу ходу відображатиметься щоразу при ввімкненні
запалювання. Це повідомлення
потребує підтвердження 3 108.
Слід долити AdBlue перш ніж буде
досягнуто рівень наступного
попередження.
Коли запас ходу AdBlue стане
менше 900 км, по черзі
відображатимуться наведені
повідомлення, які не можна
відхилити:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км .
Крім того, постійно блимає
контрольний індикатор Y.
Примітка
У разі підвищеної витрати AdBlue це попередження може з'явитисяв центрі інформації для водія,
хоча попередження попередніх
етапів не відображалися.Останній рівень попередження - це
порожній бачок AdBlue. Повторний
запуск двигуна неможливий. По
черзі відображатимуться наведені повідомлення, які не можна
відхилити:
● AdBlue Empty Refill Now
(Закінчилася рідина AdBlue,
негайно долийте)
● Engine Will Not Restart (Запуск
двигуна блокується) .
Крім того, постійно блимає
контрольний індикатор Y.
Коли діє функція запобігання
повторному запуску двигуна, буде
показано таке повідомлення:
Refill AdBlue To Start Vehicle (Щоб
завести двигун, долийте рідину
AdBlue) .
У бачок слід долити рідину AdBlue
до максимального рівня, інакше
запустити двигун буде неможливо.
3 267

166Керування автомобілем та експлуатаціяПопередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються попередження,
подібні до попереджень про запас
ходу для рідини AdBlue.
Потім відображатимуться запити на перевірку вихлопної системи, і
насамкінець - повідомлення про
запобігання повторному запуску
двигуна. Ці обмеження зумовлені
вимогами законодавства.
Зверніться на СТО.
Доливання рідини AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Якщо на заправній станції немає
наливного насоса з наконечником
для легкових автомобілів,
використовуйте для доливання
AdBlue тільки пляшки й каністри з
герметичним штуцером, щоб
запобігти розбризкуванню та
переливанню рідини, а також
виходу випарів з бачка. AdBlue у
пляшках або каністрах можна придбати на багатьох заправних
станціях, а також у дилерів
компанії Opel та в інших
торговельних точках.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці
випари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.
Басок AdBlue має бути заповнений
до максимального рівня. Це
необхідно зробити після
відображення попередження про
запобігання повторному запуску
двигуна.
Автомобіль потрібно припаркувати на рівній поверхні.
Заливна горловина для рідини
AdBlue знаходиться за кришкою
горловини паливного баку, яка
розташована в задній частині
автомобіля з правого боку.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.

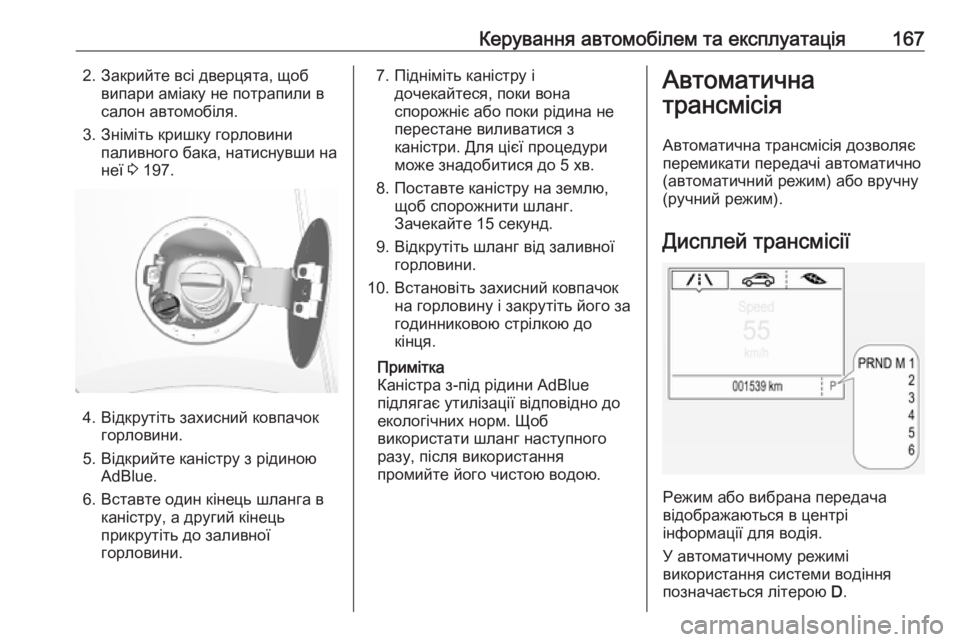

Керування автомобілем та експлуатація1672. Закрийте всі дверцята, щобвипари аміаку не потрапили в
салон автомобіля.
3. Зніміть кришку горловини паливного бака, натиснувши на
неї 3 197.
4. Відкрутіть захисний ковпачок
горловини.
5. Відкрийте каністру з рідиною AdBlue.
6. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.
7. Підніміть каністру і дочекайтеся, поки вона
спорожніє або поки рідина не
перестане виливатися з
каністри. Для цієї процедури
може знадобитися до 5 хв.
8. Поставте каністру на землю, щоб спорожнити шланг.
Зачекайте 15 секунд.
9. Відкрутіть шланг від заливної горловини.
10. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
Примітка
Каністра з-під рідини AdBlue
підлягає утилізації відповідно до
екологічних норм. Щоб
використати шланг наступного
разу, після використання
промийте його чистою водою.Автоматична
трансмісія
Автоматична трансмісія дозволяє
перемикати передачі автоматично
(автоматичний режим) або вручну
(ручний режим).
Дисплей трансмісії
Режим або вибрана передача
відображаються в центрі
інформації для водія.
У автоматичному режимі
використання системи водіння
позначається літерою D.
