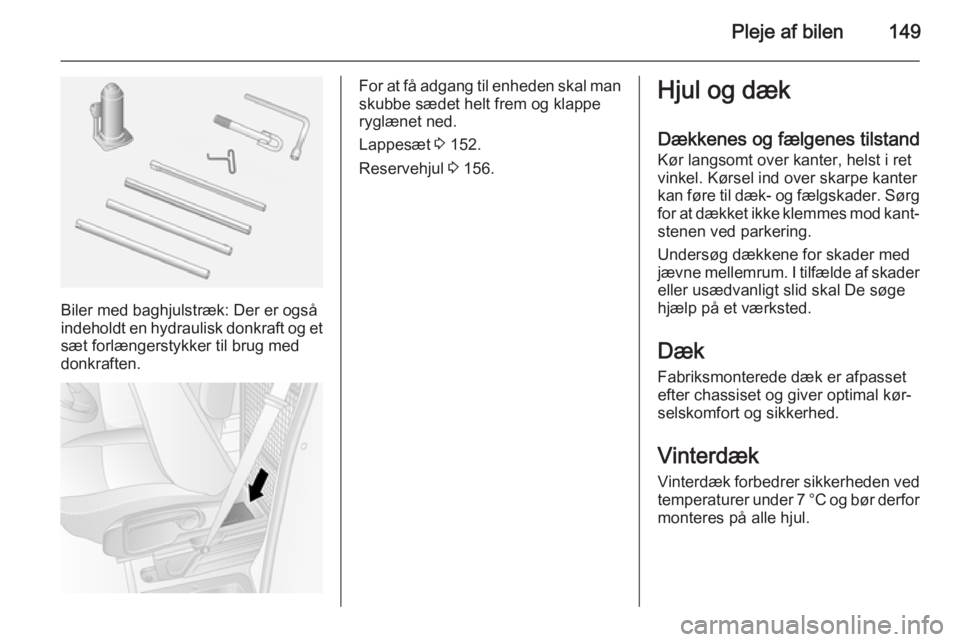

Pleje af bilen149
Biler med baghjulstræk: Der er også
indeholdt en hydraulisk donkraft og et
sæt forlængerstykker til brug med
donkraften.
For at få adgang til enheden skal man skubbe sædet helt frem og klappe
ryglænet ned.
Lappesæt 3 152.
Reservehjul 3 156.Hjul og dæk
Dækkenes og fælgenes tilstand
Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Dæk
Fabriksmonterede dæk er afpasset
efter chassiset og giver optimal kør‐
selskomfort og sikkerhed.
Vinterdæk
Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor monteres på alle hjul.

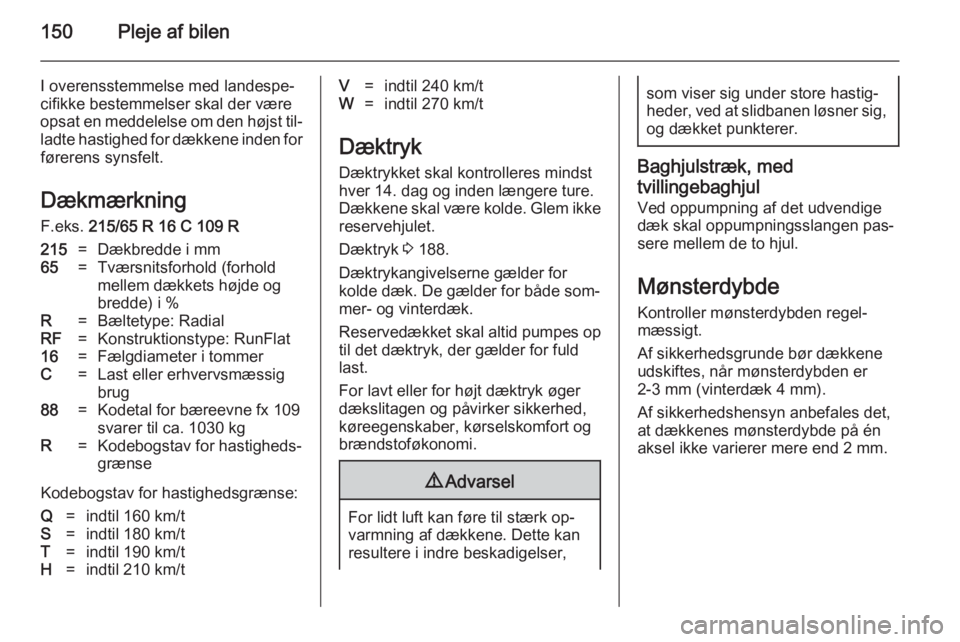

150Pleje af bilen
I overensstemmelse med landespe‐
cifikke bestemmelser skal der være
opsat en meddelelse om den højst til‐
ladte hastighed for dækkene inden for førerens synsfelt.
Dækmærkning F.eks. 215/65 R 16 C 109 R215=Dækbredde i mm65=Tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R=Bæltetype: RadialRF=Konstruktionstype: RunFlat16=Fælgdiameter i tommerC=Last eller erhvervsmæssig
brug88=Kodetal for bæreevne fx 109
svarer til ca. 1030 kgR=Kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q=indtil 160 km/tS=indtil 180 km/tT=indtil 190 km/tH=indtil 210 km/tV=indtil 240 km/tW=indtil 270 km/t
Dæktryk
Dæktrykket skal kontrolleres mindst
hver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke reservehjulet.
Dæktryk 3 188.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
For lavt eller for højt dæktryk øger dækslitagen og påvirker sikkerhed,køreegenskaber, kørselskomfort og
brændstoføkonomi.
9 Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
Baghjulstræk, med
tvillingebaghjul
Ved oppumpning af det udvendige
dæk skal oppumpningsslangen pas‐
sere mellem de to hjul.
Mønsterdybde Kontroller mønsterdybden regel‐
mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
Af sikkerhedshensyn anbefales det, at dækkenes mønsterdybde på én
aksel ikke varierer mere end 2 mm.

Pleje af bilen151
Den lovmæssige mindste mønster‐
dybde (1,6 mm) er nået, når mønstret
er slidt ned til en af slidindikatorerne
(TWI). Deres placering er markeret på dæksiden.
Er slitagen større foran end bagtil,
skal der med jævne mellemrum byt‐
tes om på forhjul og baghjul. Kontrol‐
ler, at dækkenes rotationsretning er den samme som før.
Dæk ældes, også selv om de ikke
bruges. Vi anbefaler at skifte dæk ef‐
ter 6 år.
Ændring af dæk- og
hjulstørrelse Anvendes andre dækstørrelser endfabriksmonterede dæk, skal speedo‐ meteret og det nominelle dæktryk
eventuelt omprogrammeres, og der
skal eventuelt foretages ændringer
på bilen.9 Advarsel
Anvendelse af ikke-egnede dæk
eller fælge kan føre til ulykker og
betyde, at bilens typegodkendelse
bortfalder.
Hjulkapsler
Brug fabriksgodkendte hjulkapsler og
dæk til den pågældende bil, der op‐
fylder alle krav til den pågældende fælg-/dækkombination.
Hvis der anvendes hjulkapsler og
dæk, der ikke er fabriksgodkendt, må dækkene ikke have en fælgbeskyttel‐
sesvulst.
Hjulkapsler må ikke påvirke kølingen
af bremserne.
9 Advarsel
Anvendelse af ikke-egnede dæk
eller hjulkapsler kan føre til plud‐
seligt lufttab og dermed til ulykker.
Snekæder
Snekæder må kun monteres på de
trækkende hjul.
På biler med tvillingebaghjul må der
kun bruges snekæder på de udven‐
dige hjul.

152Pleje af bilen
Der bør benyttes småledskæder, som
ikke stikker mere end 15 mm frem på
dækkenes slidbane og inderside (in‐ klusive kædelås).9 Advarsel
Beskadigelser kan medføre risiko
for punktering.
Hjulkapsler på stålfælge kan komme i kontakt med dele af kæderne. I så‐
danne tilfælde skal hjulkapslerne fjer‐ nes.
Snekæder må kun benyttes ved ha‐
stigheder på op til 50 km/t, og ved
kørsel på veje uden sne må de kun
anvendes i korte perioder, da de ud‐
sættes for hurtig slitage på en hård vej
og kan briste.
Der må ikke bruges snekæder på
nødhjulet.
Lappesæt
Mindre skader på slidbane kan ud‐
bedres med lappesættet.
Fjern ikke fremmedlegemer fra dæk‐
kene.
Dækskader, som er større end 4 mm ,
eller som sidder i dæksiden tæt ved
fælgen, kan ikke repareres med lap‐
pesættet.9 Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
Hvis bilen er punkteret:
Træk parkeringsbremsen og sæt bi‐
len i første gear eller bakgear.
Lappesættet er anbragt under forsæ‐ det. Kør sædet helt frem, og klap ryg‐
lænet ned for at få adgang til sættet.
1. Lappesættet under forsædet tages frem.
2. Tag kompressoren ud.
3. Tag strømforsyningskablet og luftslangen ud af rummene i un‐
dersiden af kompressoren.
4. Skru kompressorens slange på studsen på flasken med tætnings‐middel.
5. Sæt flasken med tætningsmiddel på holderen på kompressoren.
Placer kompressoren tæt ved hju‐
let, så flasken med tætningsmid‐ del er opret.
6. Drej ventilhætten på det defekte dæk af.

Pleje af bilen153
7. Skru tætningsmiddel-fyldeslan‐gen på dækventilen.
8. Vippekontakten på kompressoren
skal indstilles på O.
9.
Tilslut det røde < strømforsy‐
ningskabel på kompressoren til
starthjælpspolklemmen 3 158.
10. Tilslut det sorte ] strømforsy‐
ningskabel til bilens stel, f.eks. på
motorblokken eller en bolt i mo‐
torophænget.
For at undgå at batteriet aflades,
anbefaler vi at lade motoren gå.
11. Sæt vippekontakten på kompres‐ soren i stilling I. Der fyldes tæt‐
ningsmiddel i dækket.
12. Kompressortrykmåleren viser kortvarigt op til 6 bar. Derefter be‐
gynder trykket at falde.
13. Hele flaskens indhold af tætnings‐
middel pumpes ind i dækket. Der‐ efter fyldes dækket med luft.
14. Det foreskrevne dæktryk skal nås
i løbet af 10 minutter. Dæktryk
3 188. Når det korrekte tryk er
opnået, slukkes kompressoren
ved at sætte vippekontakten i stil‐
ling O.
Hvis det foreskrevne dæktryk ikke nås inden 10 minutter, skal lappe‐ sættet afmonteres. Hjulene drejes
én omgang ved at flytte bilen et
kort stykke (ca. 2 meter). Monter
lappesættet igen og fortsæt på‐
fyldningen i 10 minutter. Nås det

154Pleje af bilen
foreskrevne dæktryk fortsat ikke,
er dækket for beskadiget. Søg
hjælp på et værksted.
Slip overskydende tryk ud med
knappen ved siden af manome‐
tret.
Kompressoren må ikke køre i
mere end 10 minutter ad gangen.
15. Afmonter lappesættet. Skru tæt‐ ningsmiddel-fyldeslangen på den
frie studs på flasken med tæt‐
ningsmiddel. Således undgås det,
at tætningsmidlet løber ud. An‐
bring lappesættet under forsædet.
16. Tætningsmiddel, som er trængt ud, fjernes med en klud.
17. Anbring mærkaten fra lappesæt‐ tet med den højst tilladte hastig‐
hed i førerens synsfelt.
18. Fortsæt kørslen med det samme, så tætningsmidlet kan fordele sig
jævnt i hele dækket. Stands efter
at have kørt ca. 10 km, dog senest efter 10 minutter, og kontroller
dæktrykket ved hjælp af kompres‐ soren. Luftslangen skrues direkte
på dækventilen og kompressoren.
19. Hvis dæktrykket er over 3,1 bar, korrigeres det til den foreskrevne
værdi. Gentag proceduren, indtil
der ikke længere forekommer
tryktab.
Hvis dæktrykket er faldet til under
3,1 bar, må der ikke længere kø‐
res i bilen. Søg hjælp på et værk‐
sted.
20. Anbring lappesættet under forsæ‐
det.
Bemærkninger
Køreegenskaberne påvirkes stærkt
af det reparerede dæk. Derfor skal
dækket udskiftes.
I tilfælde af usædvanlige lyde eller
overophedning af kompressoren
skal den holdes slukket i mindst
30 minutter.
Den indbyggede sikkerhedsventil åbner, når trykket når 7 bar.
Bemærk sættets udløbsdato. Der‐
efter er tætningsevnen ikke længere sikret. Se holdbarhedsangivelserne
på flasken.
Udskift den brugte tætningsmiddel‐
flaske. Flasken bortskaffes i henhold
til gældende retsforskrifter.
Kompressoren og tætningsmidlet
kan anvendes ved temperaturer ned
til ca. -30 °C.
De medfølgende adaptere kan an‐ vendes til oppumpning af andre ting
som f.eks. bolde, luftmadrasser,

Pleje af bilen155
gummibåde. De sidder på undersi‐
den af kompressoren. De tages ud
ved at skrue kompressorens luft‐
slange på og tage adapteren ud.
Hjulskift I stedet for reservehjul kan bilen være
forsynet med et lappesæt 3 152.
Træf følgende forberedelser og følg
nedennævnte anvisninger:
■ Parker bilen på et vandret, fast og skridsikkert underlag. Ret forhju‐
lene ligeud.
■ Træk parkeringsbremsen og sæt bilen i første gear eller bakgear.
■ Sluk for luftaffjedringssystemet 3 109.
■ Tag reservehjulet ud 3 156.
■ Udskift aldrig mere end ét hjul ad gangen.
■ Donkraften må kun bruges ved hjulskift ved punktering, ikke til skiftmellem sommer- og vinterdæk.
■ Er underlaget blødt, skal der an‐ bringes et stabilt underlag under
donkraften (maks. 1 cm tykt).■ Personer eller dyr må ikke opholde
sig i den løftede bil.
■ Kryb ikke ind under den løftede bil.
■ Start ikke motoren, mens bilen er løftet op med donkraften.
■ Rengør hjulbolte/møtrikker og de‐ res gevind, inden hjulet monteres.9 Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
1. Afmonter hjulkapslen med den medfølgende krog. Bilens værktøj
3 148.
2. Montér hjulnøglen, og kontrollér at den sidder korrekt, løsn derpå
alle hjulbolte/-møtrikker en halv
omdrejning.
3. Biler med forhjulstræk:
Løft bilen ved at anbringe tappen
på donkraftens løfteplade under

156Pleje af bilen
det donkrafthul, der findes nær‐
mest det aktuelle hjul.
Sørg for at donkraften er korrekt
anbragt. Donkraftfoden skal stå
på jorden direkte under donkraft‐
hullet på en sådan måde, at den
ikke kan glide.
Fastgør hjulnøglen på donkraften,
og løft bilen ved at dreje nøglen,
indtil hjulet er frit af jorden.
Biler med baghjulstræk:
Vær opmærksom på betjenings‐
vejledningen, der fulgte med den hydrauliske donkraft, og saml de
krævede dele som angivet.
Anbring mellemstykket ved don‐
krafthullet tættest på det pågæl‐
dende hjul.
Sørg for at donkraften er korrekt
anbragt. Donkrafthovedet skal
være i niveau med donkrafthullet.
Pump donkraften ved at trykke på
hjulnøglen for at anbringe basis‐
pladen korrekt.
Løft bilen ved at trykke hjulnøglen, indtil hjulet er frit af jorden.
4. Skru hjulboltene/møtrikkerne helt ud, og tør dem af med en klud.
Læg hjulboltene/møtrikkerne et
sted, hvor gevindene ikke bliver
snavsede.
5. Skift hjulet.
6. Skru hjulboltene/møtrikkerne i.
7. Sænk bilen.
8. Montér hjulnøglen, og kontrollér at den sidder korrekt, spænd
derpå alle hjulbolte/-møtrikker
over kors. Tilspændingsmomen‐
tet er: 172 Nm (forhjulstræk),
235 Nm (baghjulstræk med tvillin‐
gebaghjul), 264 Nm (baghjulstræk
med enkelt baghjul).9. Sæt hjulkapslen på igen.
10. Læg det udskiftede hjul 3 156 og
værktøjssættet på plads 3 148.
11. Få det nye hjul afbalanceret på bi‐
len. Kontroller dæktrykket på det
monterede dæk 3 188. Få hjul‐
boltenes/møtrikkernes tilspæn‐
dingsmoment kontrolleret så hur‐
tigt som muligt.
Få det defekte dæk udskiftet eller re‐
pareret.
Reservehjul
I stedet for reservehjul kan bilen være forsynet med et lappesæt 3 152.Forsigtig
Ved brug af reservehjulet kan kø‐
reegenskaberne ændre sig, når
det er mindre end de øvrige hjul,
eller når der også er monteret vin‐ terdæk. Få det defekte dæk ud‐
skiftet så hurtigt som muligt.

Pleje af bilen157
Reservehjulet er anbragt under bilensramme med et spil og sikret ved at
spænde et kabel med hjulnøglen og
mellemstykket.
Det kan være nødvendigt at hæve bi‐
len med donkraften for at få adgang
til reservehjulet på en fuldt lastet bil
med et fladt bagdæk.
For at frigøre reservehjulet skal man
løsne kablet med hjulnøglen og mel‐
lemstykket og sænke hjulet helt.
Forsigtig
Brug kun hjulnøglen og adapteren til at sænke reservehjulet.
Det er forbudt at bruge trykluft‐
sværktøj. Det kan medføre, at ka‐
beltrækket og udstyr bliver beska‐
diget.
Anbring hjulet opretstående, fjern bolt
fra holder, og frigør hjulet fra kablet.
Biler med tvillingebaghjul har en eks‐
tra bæreplade fastgjort til reservehju‐
let. Inden hjulet kan bruges, skal mø‐
trikken skrues løs og bærepladen fjer‐ nes.
Ved genmontering af et reservehjul
skal bærepladen fastgøres og sikres
med møtrikken.
Ved montering af et reservehjul skal
kablet gå bagfra og gennem midten af hjulet. Fastgør holderen og bolten,
kontroller korrekt anbringelse, og at
det forreste af hjulet peger nedad.
Spænd kablet med hjulnøglen og
mellemstykket, indtil hjulet er fast‐
gjort.

158Pleje af bilen
Sommer- og vinterdækHvis De anvender vinterdæk, kan re‐
servehjulet stadig have et sommer‐
dæk monteret.
Hvis De anvender reservehjulet, når
det er monteret med et sommerdæk,
kan bilens køreegenskaber påvirkes,
især på glatte vejbaner.
Dæk med foreskrevet omløbsretning Monter dæk med omløbsretning så
de ruller i køreretningen. Omløbsret‐
ningen vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Hvis hjulene monteres modsat rota‐
tionsretningen:
■ Køreegenskaberne kan ændre sig. Få det defekte dæk udskiftet eller
repareret så hurtigt som muligt.
■ Kør ikke hurtigere end 80 km/t.
■ Kør specielt forsigtigt når det regner
eller sner.Starthjælp
Brug ikke en hurtiglader til at starte.
Hvis batteriet er afladet, kan bilen
startes ved hjælp af startkabler og et
batteri fra en anden bil.9 Advarsel
Der skal udvises stor forsigtighed
ved start med startkabler. Afvigel‐
ser fra følgende instruktioner kan
medføre skader på personer og
materiel ved, at batterierne eks‐
ploderer, samt til beskadigelse af
de elektriske systemer i begge bi‐ ler.
9 Advarsel
Undgå kontakt med øjne, hud, tøj
og lakerede overflader. Væsken indeholder svovlsyre, der er ska‐
delig ved direkte kontakt.
Forsigtig
Luftaffjedringssystemet skal sluk‐
kes inden starthjælp.
9 Advarsel
Undgå batterikontakt med øjne,
hud, tøj og lakerede overflader.
Væsken indeholder svovlsyre,
som kan forårsage personskader
og materielle skader ved direkte
kontakt.
■ Undgå elektriske gnister eller åben ild i nærheden af bilbatteriet.
■ Et fladt bilbatteri kan fryse allerede ved en temperatur på 0 °C. Et fros‐
set bilbatteri skal tøs op, før start‐
kablerne tilsluttes.
■ Brug beskyttelsesbriller og beskyt‐ telsesbeklædning ved håndtering
af bilbatteriet.
