Nega vozila139Zamenjava žarnic

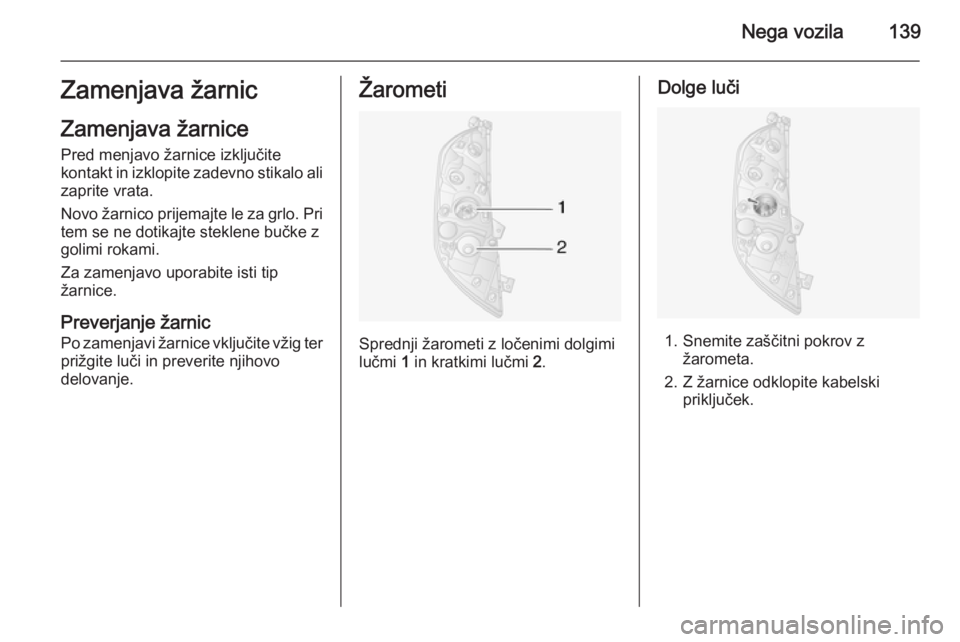

Zamenjava žarnice
Pred menjavo žarnice izključite
kontakt in izklopite zadevno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig ter
prižgite luči in preverite njihovo
delovanje.Žarometi
Sprednji žarometi z ločenimi dolgimi
lučmi 1 in kratkimi lučmi 2.
Dolge luči
1. Snemite zaščitni pokrov z
žarometa.
2. Z žarnice odklopite kabelski priključek.

140Nega vozila
3. Odpnite vzmetno sponko.
4. Žarnico izvlecite iz žarometa.
5. Vstavite novo žarnico in jo zavarujte z vzmetno sponko.
6. Na žarnico priklopite kabelski priključek.
7. Namestite zaščitni pokrov na žaromet.

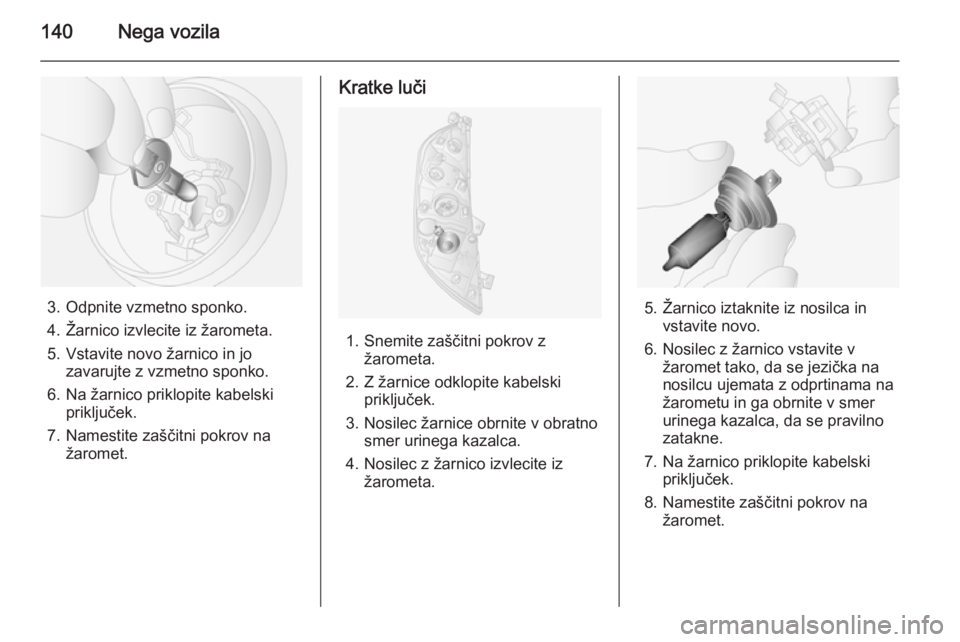

Kratke luči
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Namestite zaščitni pokrov na žaromet.

Nega vozila141

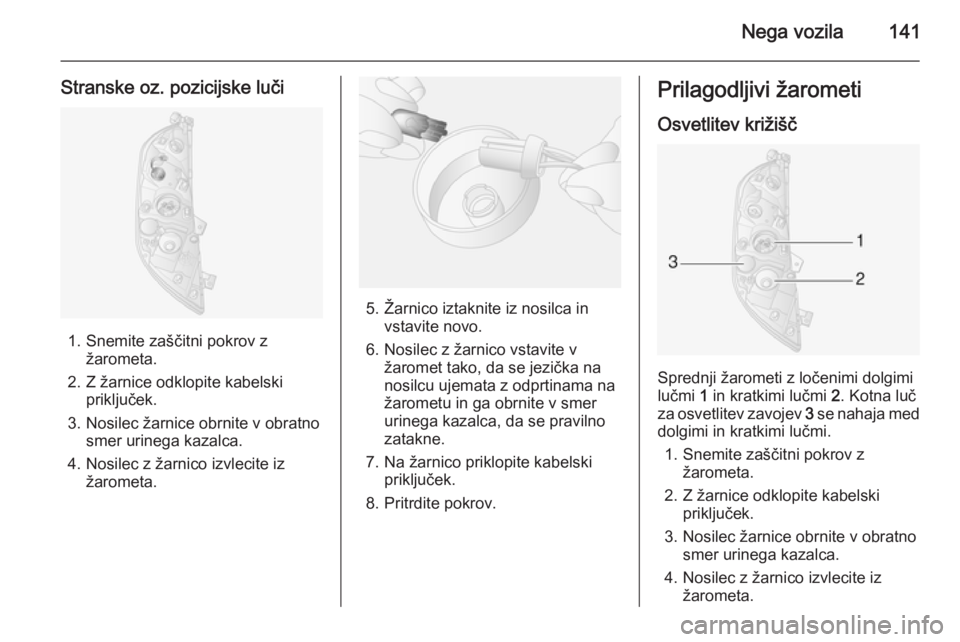

Stranske oz. pozicijske luči
1. Snemite zaščitni pokrov zžarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.
Prilagodljivi žarometi
Osvetlitev križišč
Sprednji žarometi z ločenimi dolgimi
lučmi 1 in kratkimi lučmi 2. Kotna luč
za osvetlitev zavojev 3 se nahaja med
dolgimi in kratkimi lučmi.
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.

142Nega vozila
5. Žarnico iztaknite iz nosilca invstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.

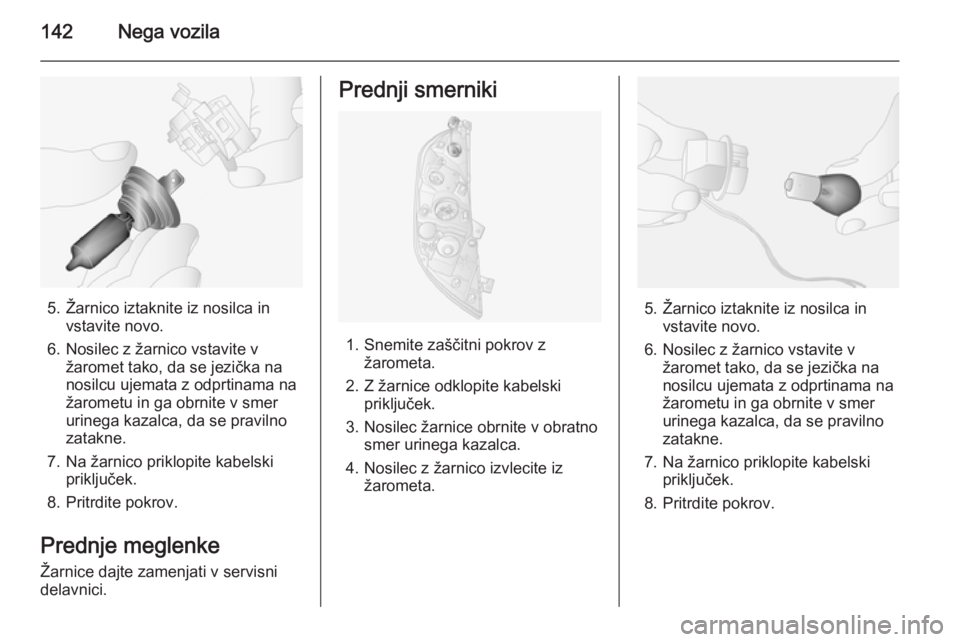

Prednje meglenke
Žarnice dajte zamenjati v servisni
delavnici.
Prednji smerniki
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.

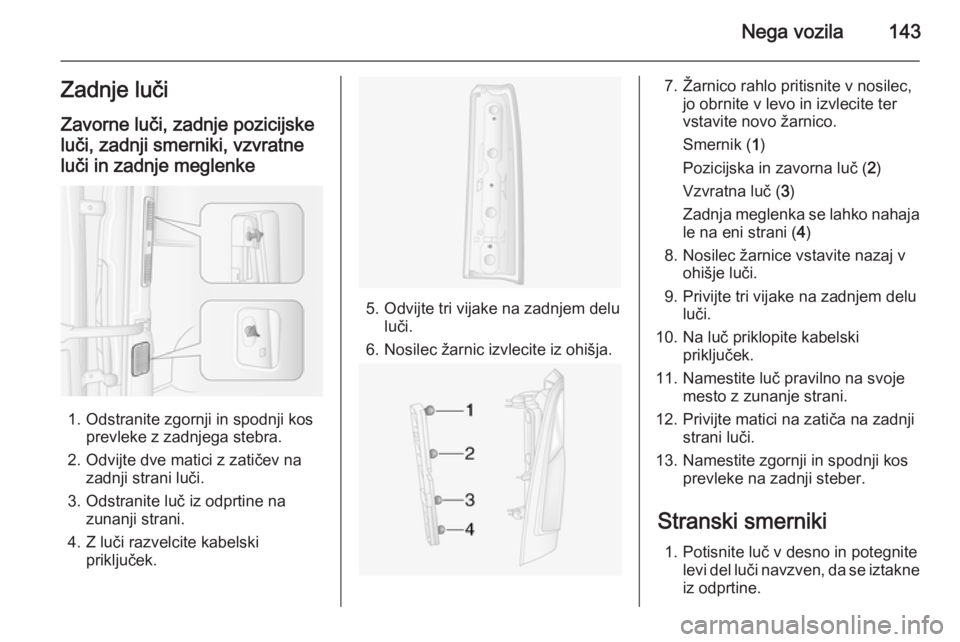

Nega vozila143Zadnje luči
Zavorne luči, zadnje pozicijske luči, zadnji smerniki, vzvratne
luči in zadnje meglenke
1. Odstranite zgornji in spodnji kos prevleke z zadnjega stebra.
2. Odvijte dve matici z zatičev na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Odvijte tri vijake na zadnjem delu luči.
6. Nosilec žarnic izvlecite iz ohišja.
7. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
8. Nosilec žarnice vstavite nazaj v ohišje luči.
9. Privijte tri vijake na zadnjem delu luči.
10. Na luč priklopite kabelski priključek.
11. Namestite luč pravilno na svoje mesto z zunanje strani.
12. Privijte matici na zatiča na zadnji strani luči.
13. Namestite zgornji in spodnji kos prevleke na zadnji steber.
Stranski smerniki 1. Potisnite luč v desno in potegnite levi del luči navzven, da se iztakneiz odprtine.

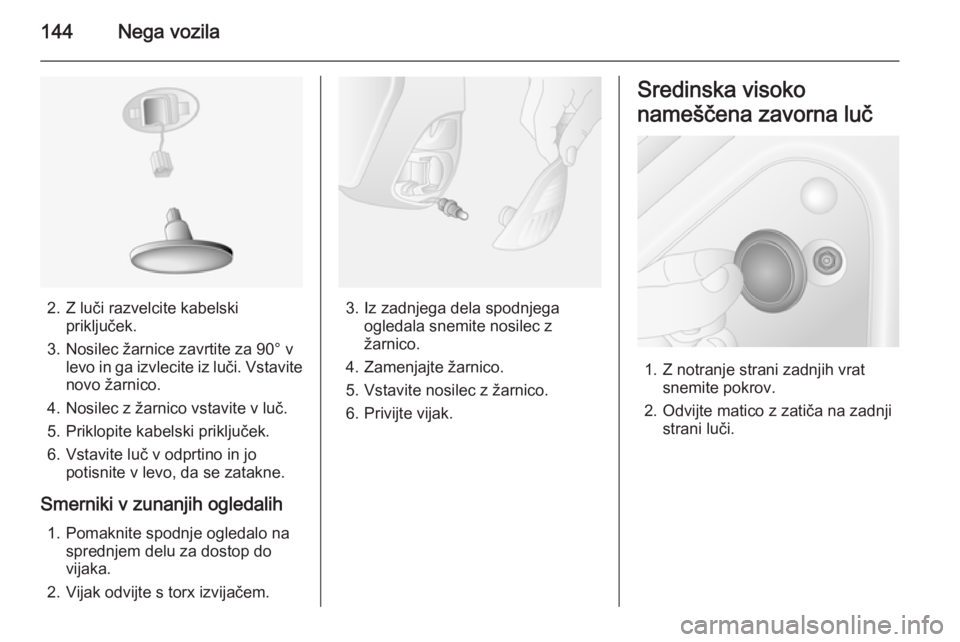

144Nega vozila
2. Z luči razvelcite kabelskipriključek.
3. Nosilec žarnice zavrtite za 90° v levo in ga izvlecite iz luči. Vstavite
novo žarnico.
4. Nosilec z žarnico vstavite v luč.
5. Priklopite kabelski priključek.
6. Vstavite luč v odprtino in jo potisnite v levo, da se zatakne.
Smerniki v zunanjih ogledalih 1. Pomaknite spodnje ogledalo na sprednjem delu za dostop do
vijaka.
2. Vijak odvijte s torx izvijačem.3. Iz zadnjega dela spodnjega ogledala snemite nosilec z
žarnico.
4. Zamenjajte žarnico.
5. Vstavite nosilec z žarnico.
6. Privijte vijak.
Sredinska visoko
nameščena zavorna luč
1. Z notranje strani zadnjih vrat snemite pokrov.
2. Odvijte matico z zatiča na zadnji strani luči.

Nega vozila145

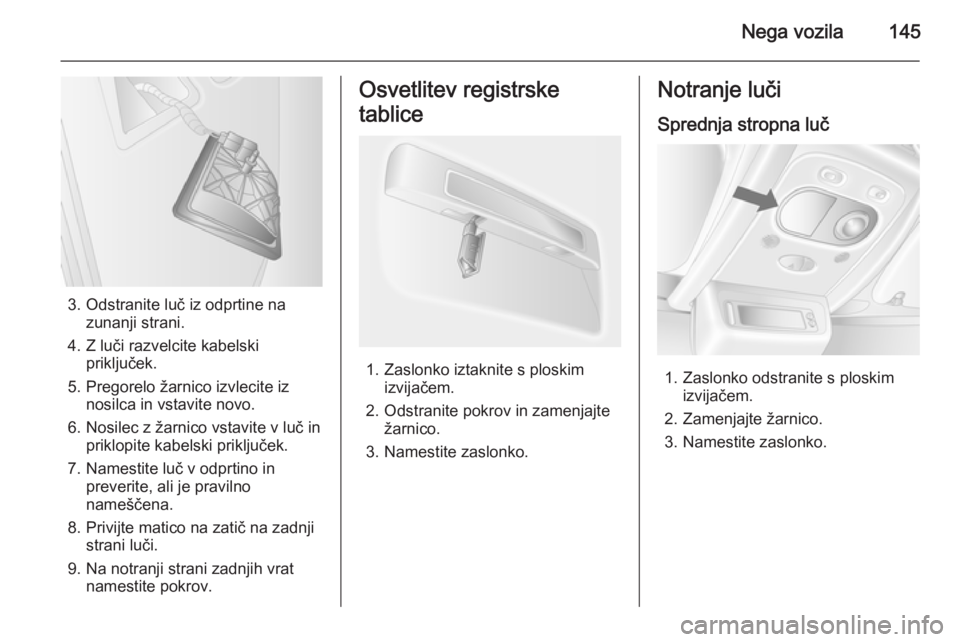

3. Odstranite luč iz odprtine nazunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Pregorelo žarnico izvlecite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in priklopite kabelski priključek.
7. Namestite luč v odprtino in preverite, ali je pravilno
nameščena.
8. Privijte matico na zatič na zadnji strani luči.
9. Na notranji strani zadnjih vrat namestite pokrov.
Osvetlitev registrske
tablice
1. Zaslonko iztaknite s ploskim izvijačem.
2. Odstranite pokrov in zamenjajte žarnico.
3. Namestite zaslonko.
Notranje luči
Sprednja stropna luč
1. Zaslonko odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Namestite zaslonko.

146Nega vozila

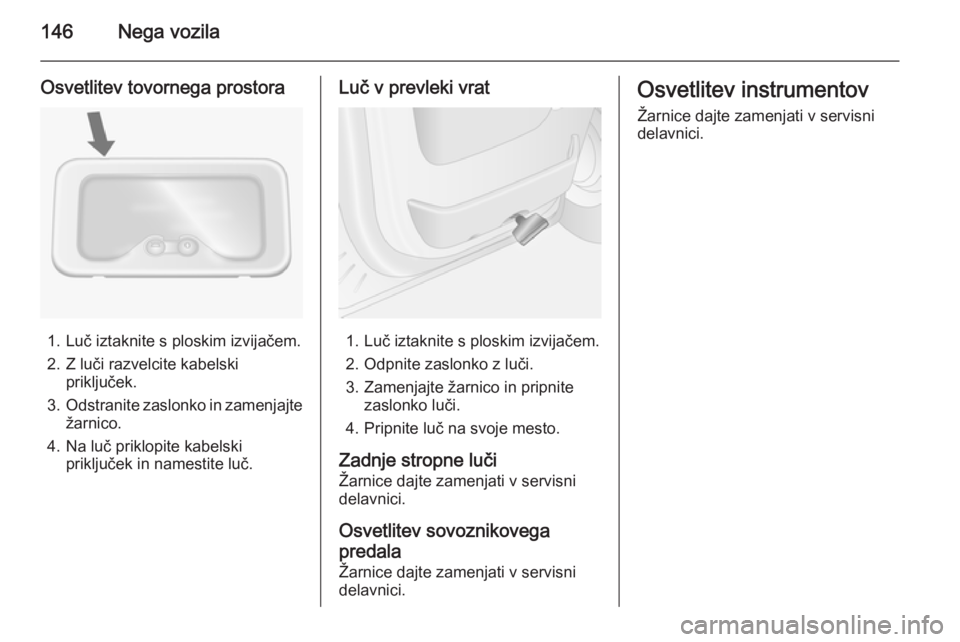

Osvetlitev tovornega prostora
1. Luč iztaknite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Na luč priklopite kabelski priključek in namestite luč.
Luč v prevleki vrat
1. Luč iztaknite s ploskim izvijačem.
2. Odpnite zaslonko z luči.
3. Zamenjajte žarnico in pripnite zaslonko luči.
4. Pripnite luč na svoje mesto.
Zadnje stropne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev sovoznikovega
predala
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.

Nega vozila147Elektronski sistem

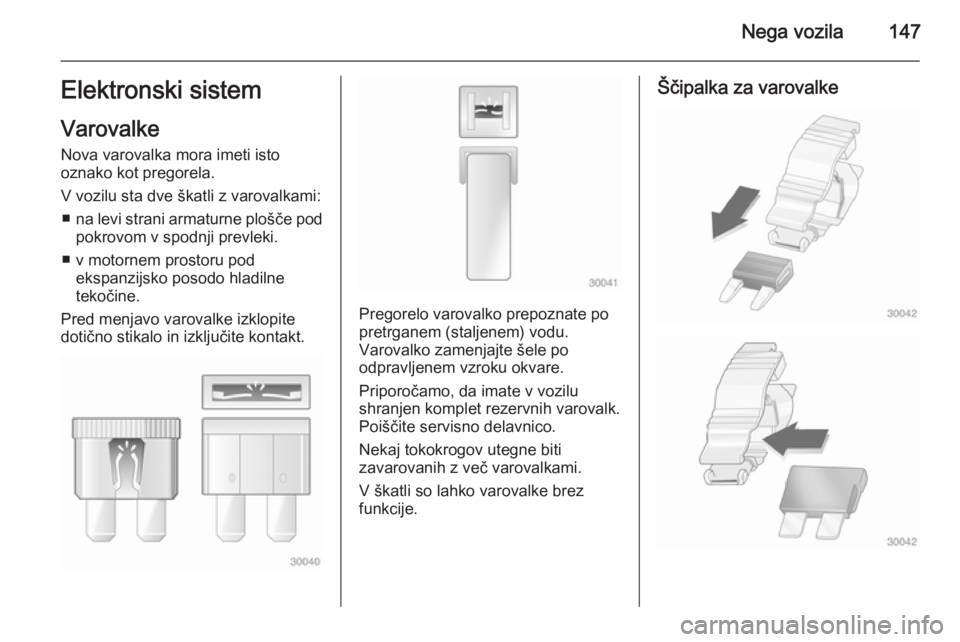

Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ na levi strani armaturne plošče pod
pokrovom v spodnji prevleki.
■ v motornem prostoru pod ekspanzijsko posodo hladilne
tekočine.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke

148Nega vozila
Za pomoč pri menjavi varovalk je v
škatli pod armaturno ploščo
shranjena ščipalka za odstranjevanje
varovalk.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

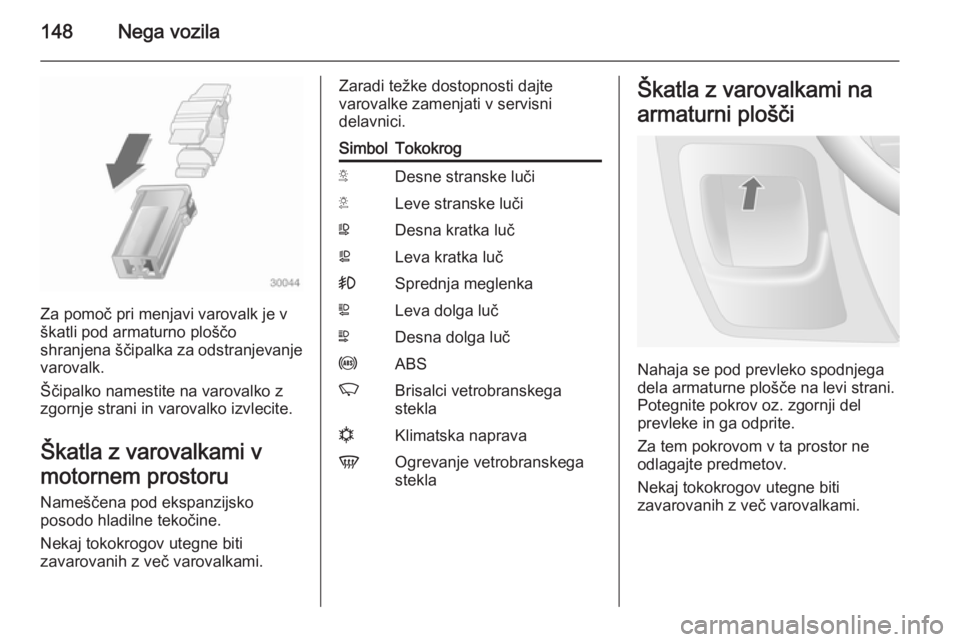

Škatla z varovalkami v
motornem prostoru
Nameščena pod ekspanzijsko
posodo hladilne tekočine.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
Zaradi težke dostopnosti dajte
varovalke zamenjati v servisni
delavnici.SimbolTokokrogSDesne stranske lučiTLeve stranske lučiWDesna kratka lučaLeva kratka luč>Sprednja meglenkaLLeva dolga lučNDesna dolga lučuABSKBrisalci vetrobranskega
steklanKlimatska napravaVOgrevanje vetrobranskega
steklaŠkatla z varovalkami na
armaturni plošči
Nahaja se pod prevleko spodnjega
dela armaturne plošče na levi strani.
Potegnite pokrov oz. zgornji del
prevleke in ga odprite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
