OPEL MOVANO_B 2015 Uporabniški priročnik

Sedeži in varnostni sistemi59
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
CombiTežnostni razredVelikostni
razredVpetjePrednji
sedeži2. sedežna vrsta3. sedežna
vrstaVoznikova
stran
Zunanji
stranski sedež
Srednji
sedež
Sovoznikova
stran
Zunanji stranski
sedežSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XILXXXSkupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

60Sedeži in varnostni sistemi
IL=Ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.IUF=Primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X=Prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3=Naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do
18 kg.B - ISO/F2=Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X=Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3=Nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do 18 kg.D - ISO/R2=Nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1=Nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

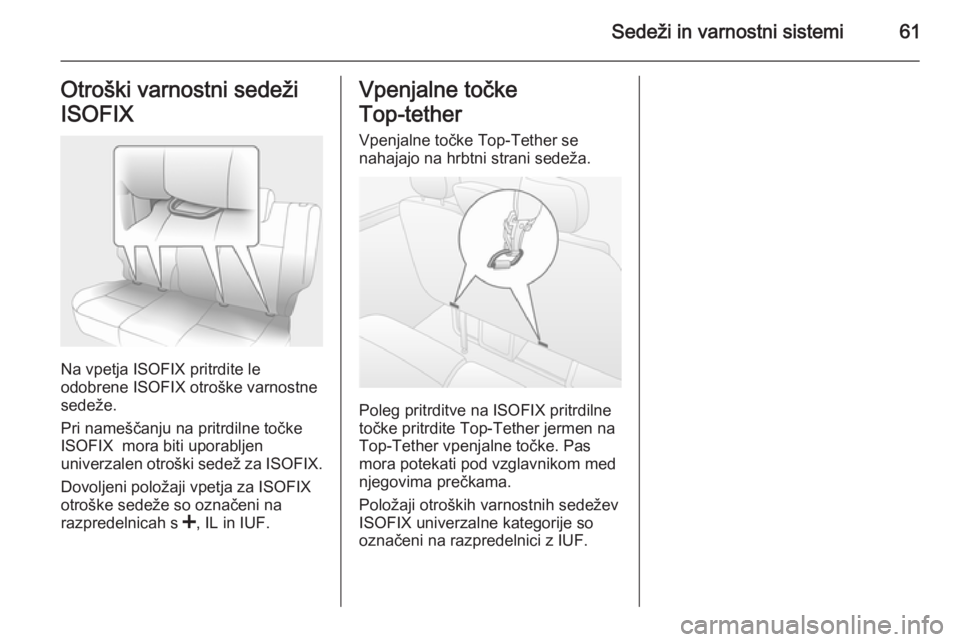

Sedeži in varnostni sistemi61Otroški varnostni sedeži
ISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže.
Pri nameščanju na pritrdilne točke
ISOFIX mora biti uporabljen
univerzalen otroški sedež za ISOFIX.
Dovoljeni položaji vpetja za ISOFIX
otroške sedeže so označeni na
razpredelnicah s <, IL in IUF.
Vpenjalne točke
Top-tether Vpenjalne točke Top-Tether se
nahajajo na hrbtni strani sedeža.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

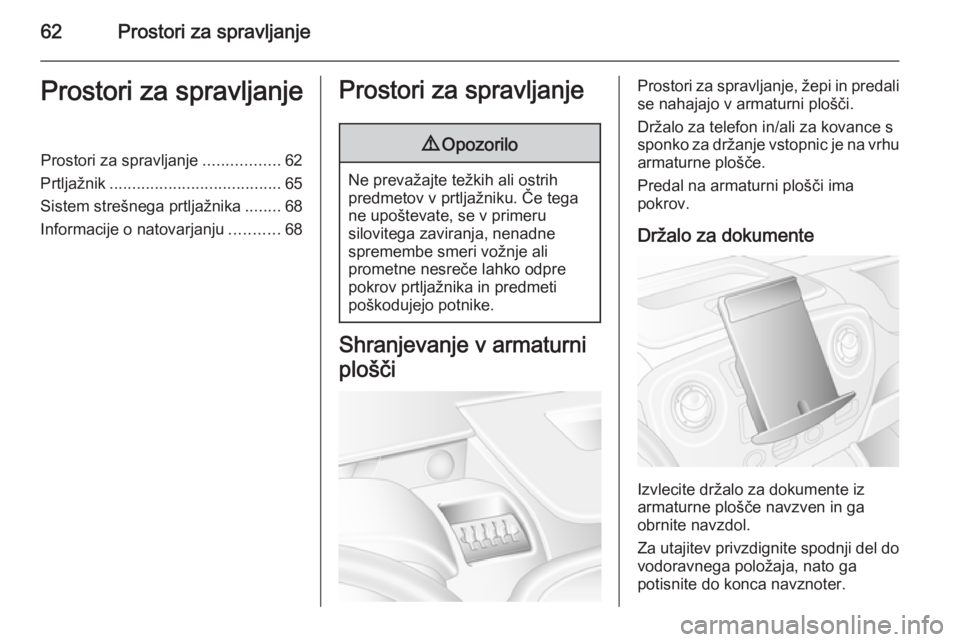

62Prostori za spravljanjeProstori za spravljanjeProstori za spravljanje.................62
Prtljažnik ...................................... 65
Sistem strešnega prtljažnika ........68
Informacije o natovarjanju ...........68Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje, žepi in predali se nahajajo v armaturni plošči.
Držalo za telefon in/ali za kovance s
sponko za držanje vstopnic je na vrhu
armaturne plošče.
Predal na armaturni plošči ima
pokrov.
Držalo za dokumente
Izvlecite držalo za dokumente iz
armaturne plošče navzven in ga
obrnite navzdol.
Za utajitev privzdignite spodnji del do vodoravnega položaja, nato ga
potisnite do konca navznoter.

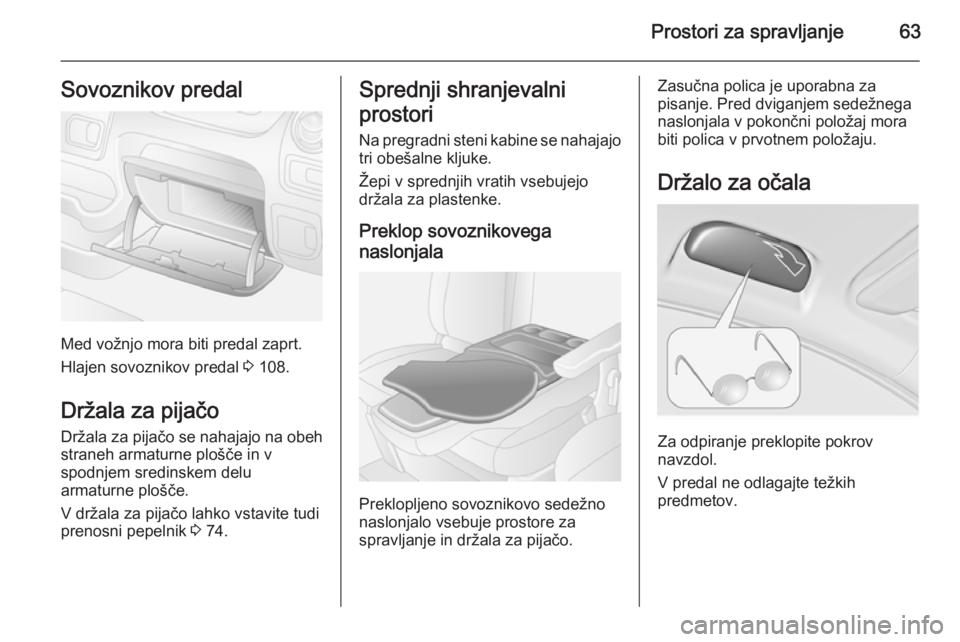

Prostori za spravljanje63Sovoznikov predal
Med vožnjo mora biti predal zaprt.
Hlajen sovoznikov predal 3 108.
Držala za pijačo
Držala za pijačo se nahajajo na obeh straneh armaturne plošče in v
spodnjem sredinskem delu
armaturne plošče.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik 3 74.
Sprednji shranjevalni
prostori Na pregradni steni kabine se nahajajo
tri obešalne kljuke.
Žepi v sprednjih vratih vsebujejo
držala za plastenke.
Preklop sovoznikovega
naslonjala
Preklopljeno sovoznikovo sedežno
naslonjalo vsebuje prostore za
spravljanje in držala za pijačo.
Zasučna polica je uporabna za
pisanje. Pred dviganjem sedežnega
naslonjala v pokončni položaj mora
biti polica v prvotnem položaju.
Držalo za očala
Za odpiranje preklopite pokrov
navzdol.
V predal ne odlagajte težkih
predmetov.

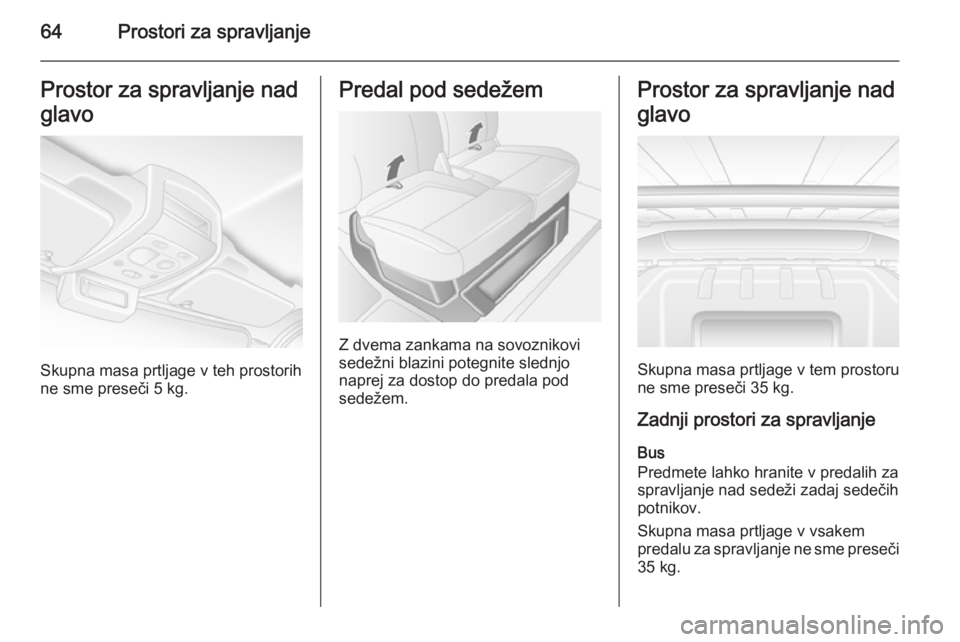

64Prostori za spravljanjeProstor za spravljanje nad
glavo
Skupna masa prtljage v teh prostorih
ne sme preseči 5 kg.
Predal pod sedežem
Z dvema zankama na sovoznikovi
sedežni blazini potegnite slednjo
naprej za dostop do predala pod
sedežem.
Prostor za spravljanje nad
glavo
Skupna masa prtljage v tem prostoru
ne sme preseči 35 kg.
Zadnji prostori za spravljanje
Bus
Predmete lahko hranite v predalih za
spravljanje nad sedeži zadaj sedečih
potnikov.
Skupna masa prtljage v vsakem
predalu za spravljanje ne sme preseči 35 kg.

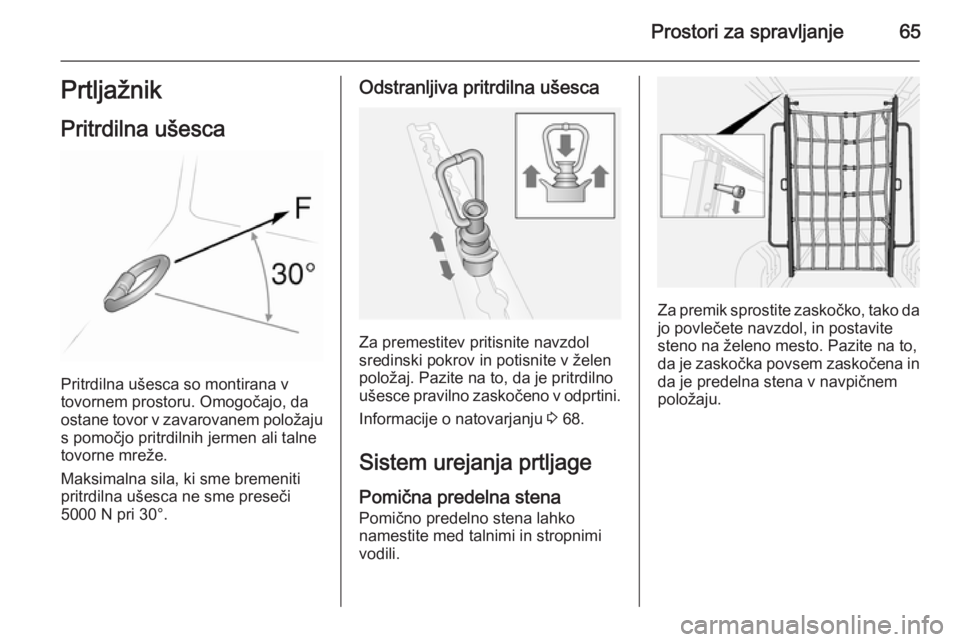

Prostori za spravljanje65Prtljažnik
Pritrdilna ušesca
Pritrdilna ušesca so montirana v
tovornem prostoru. Omogočajo, da
ostane tovor v zavarovanem položaju
s pomočjo pritrdilnih jermen ali talne
tovorne mreže.
Maksimalna sila, ki sme bremeniti
pritrdilna ušesca ne sme preseči 5000 N pri 30°.
Odstranljiva pritrdilna ušesca
Za premestitev pritisnite navzdol
sredinski pokrov in potisnite v želen
položaj. Pazite na to, da je pritrdilno
ušesce pravilno zaskočeno v odprtini.
Informacije o natovarjanju 3 68.
Sistem urejanja prtljage
Pomična predelna stena Pomično predelno stena lahko
namestite med talnimi in stropnimi
vodili.
Za premik sprostite zaskočko, tako da jo povlečete navzdol, in postavite
steno na želeno mesto. Pazite na to,
da je zaskočka povsem zaskočena in da je predelna stena v navpičnem
položaju.

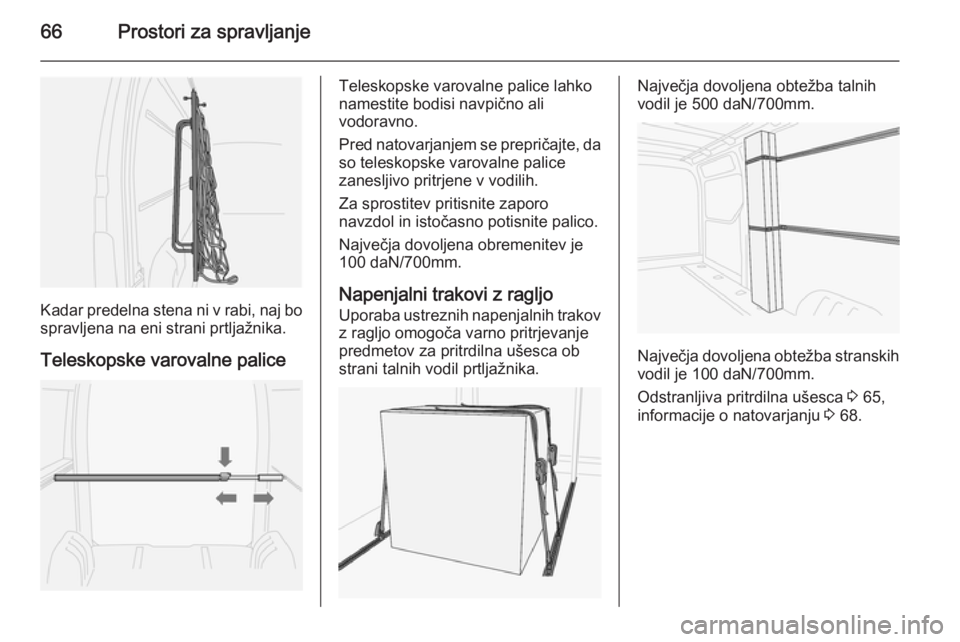

66Prostori za spravljanje
Kadar predelna stena ni v rabi, naj bo
spravljena na eni strani prtljažnika.
Teleskopske varovalne palice
Teleskopske varovalne palice lahko
namestite bodisi navpično ali
vodoravno.
Pred natovarjanjem se prepričajte, da
so teleskopske varovalne palice
zanesljivo pritrjene v vodilih.
Za sprostitev pritisnite zaporo
navzdol in istočasno potisnite palico.
Največja dovoljena obremenitev je
100 daN/700mm.
Napenjalni trakovi z ragljo
Uporaba ustreznih napenjalnih trakov
z ragljo omogoča varno pritrjevanje
predmetov za pritrdilna ušesca ob
strani talnih vodil prtljažnika.Največja dovoljena obtežba talnih
vodil je 500 daN/700mm.
Največja dovoljena obtežba stranskih vodil je 100 daN/700mm.
Odstranljiva pritrdilna ušesca 3 65,
informacije o natovarjanju 3 68.

Prostori za spravljanje67Varnostna mreža
Spustite varnostno mrežo izpod
strehe jo pritrdite s pritrdilnimi ušesci
3 65.
Nastavite napetost trakov tako, da se tovor ne more premikati.
Kadar varnostne mreže ne
uporabljate, naj bo spravljena v
strehi.
Informacije o natovarjanju 3 68.
Opozorilni trikotnik Opozorilni trikotnik lahko shranjujete
v prostoru pod sprednjimi sedeži.
Predal pod sedežem 3 64.
Pribor za prvo pomoč Pribor za prvo pomoč lahko
shranjujete v prostoru pod sprednjimi
sedeži ali v prostoru za shranjevanje
nad glavo.
Če je prostor za spravljanje nad glavo opremljen z nalepko, hranite pribor za
prvo pomoč na tem mestu.
Predal pod sedežem 3 64.
Prostor za spravljanje nad glavo 3 64.
Gasilnik
Gasilni aparat lahko shranjujete v
prostoru pod sprednjimi sedeži.
Z dvema zankama na sedežni blazini potegnite blazino naprej, da
omogočite dostop.

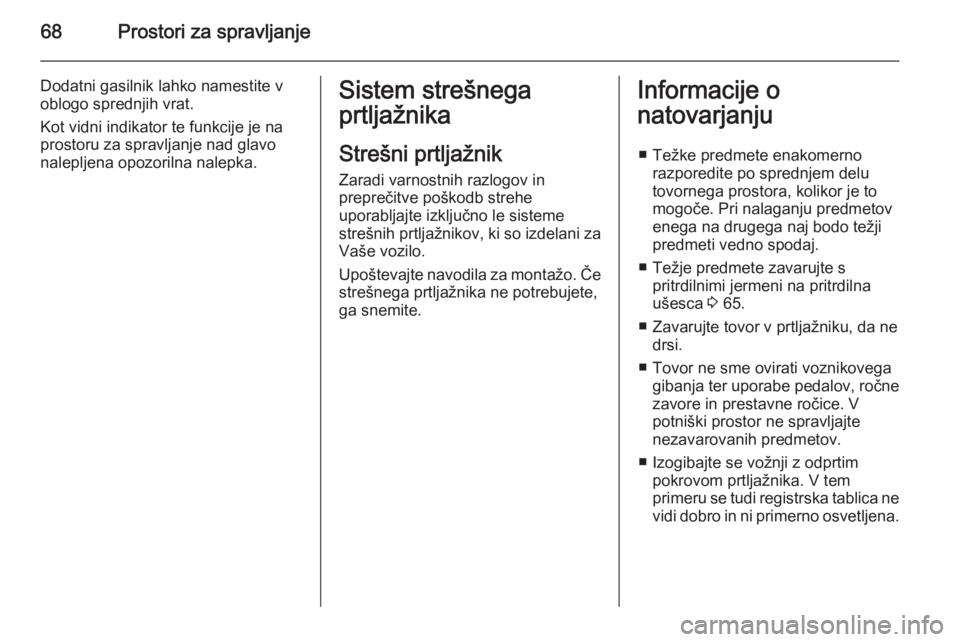

68Prostori za spravljanje
Dodatni gasilnik lahko namestite v
oblogo sprednjih vrat.
Kot vidni indikator te funkcije je na
prostoru za spravljanje nad glavo
nalepljena opozorilna nalepka.Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za Vaše vozilo.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.Informacije o
natovarjanju
■ Težke predmete enakomerno razporedite po sprednjem delu
tovornega prostora, kolikor je to
mogoče. Pri nalaganju predmetov
enega na drugega naj bodo težji
predmeti vedno spodaj.
■ Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 65.
■ Zavarujte tovor v prtljažniku, da ne drsi.
■ Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, ročnezavore in prestavne ročice. V
potniški prostor ne spravljajte
nezavarovanih predmetov.
■ Izogibajte se vožnji z odprtim pokrovom prtljažnika. V tem
primeru se tudi registrska tablica ne vidi dobro in ni primerno osvetljena.
