OPEL MOVANO_B 2016.5 Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana189SimbolsElektriskā ķēdeTKreisās puses gabarītluk‐
turisSLabās puses gabarītluk‐
turisQPneimatiskā balstiekārtaONavigācijas sistēmaADPPapildu adaptācijas,Elektriskie logi/virsbūves
elektronisko sistēmu

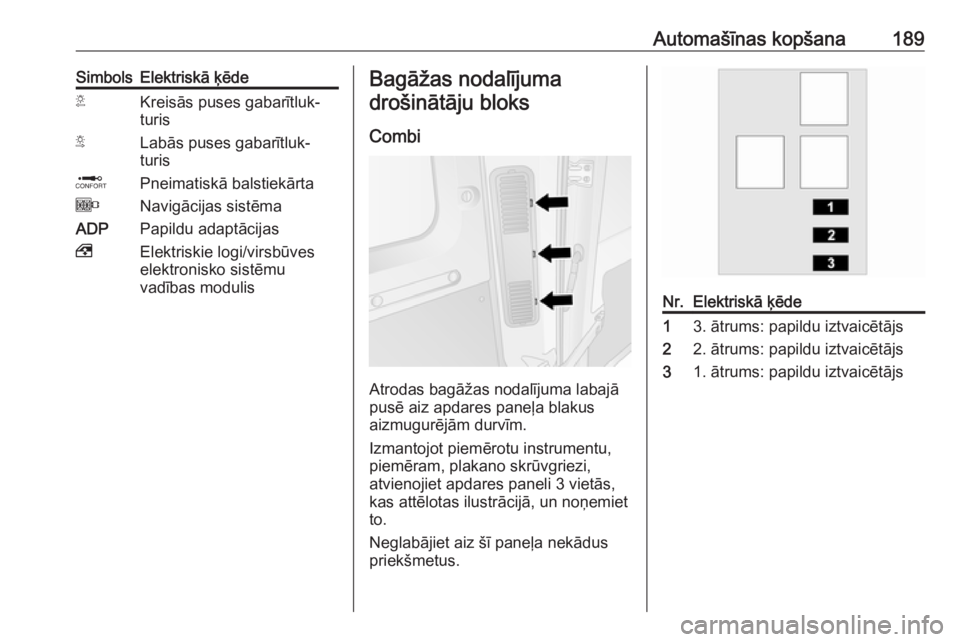

vadības modulisBagāžas nodalījuma
drošinātāju bloks
Combi
Atrodas bagāžas nodalījuma labajā
pusē aiz apdares paneļa blakus
aizmugurējām durvīm.
Izmantojot piemērotu instrumentu,
piemēram, plakano skrūvgriezi,
atvienojiet apdares paneli 3 vietās,
kas attēlotas ilustrācijā, un noņemiet
to.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.
Nr.Elektriskā ķēde13. ātrums: papildu iztvaicētājs22. ātrums: papildu iztvaicētājs31. ātrums: papildu iztvaicētājs

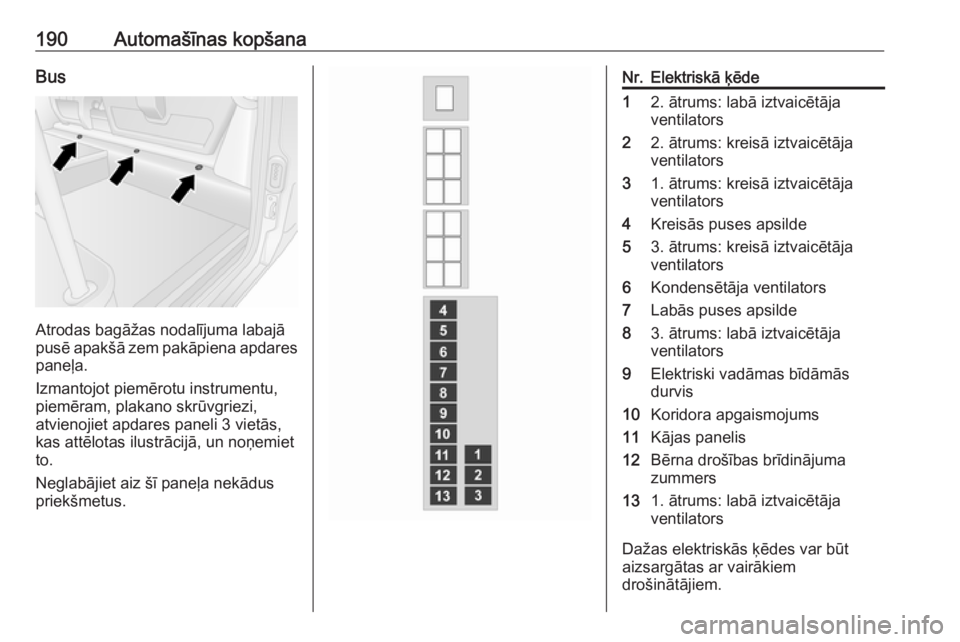

190Automašīnas kopšanaBus
Atrodas bagāžas nodalījuma labajā
pusē apakšā zem pakāpiena apdares paneļa.
Izmantojot piemērotu instrumentu,
piemēram, plakano skrūvgriezi,
atvienojiet apdares paneli 3 vietās,
kas attēlotas ilustrācijā, un noņemiet
to.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.
Nr.Elektriskā ķēde12. ātrums: labā iztvaicētāja
ventilators22. ātrums: kreisā iztvaicētāja
ventilators31. ātrums: kreisā iztvaicētāja
ventilators4Kreisās puses apsilde53. ātrums: kreisā iztvaicētāja
ventilators6Kondensētāja ventilators7Labās puses apsilde83. ātrums: labā iztvaicētāja
ventilators9Elektriski vadāmas bīdāmās
durvis10Koridora apgaismojums11Kājas panelis12Bērna drošības brīdinājuma
zummers131. ātrums: labā iztvaicētāja
ventilators
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.

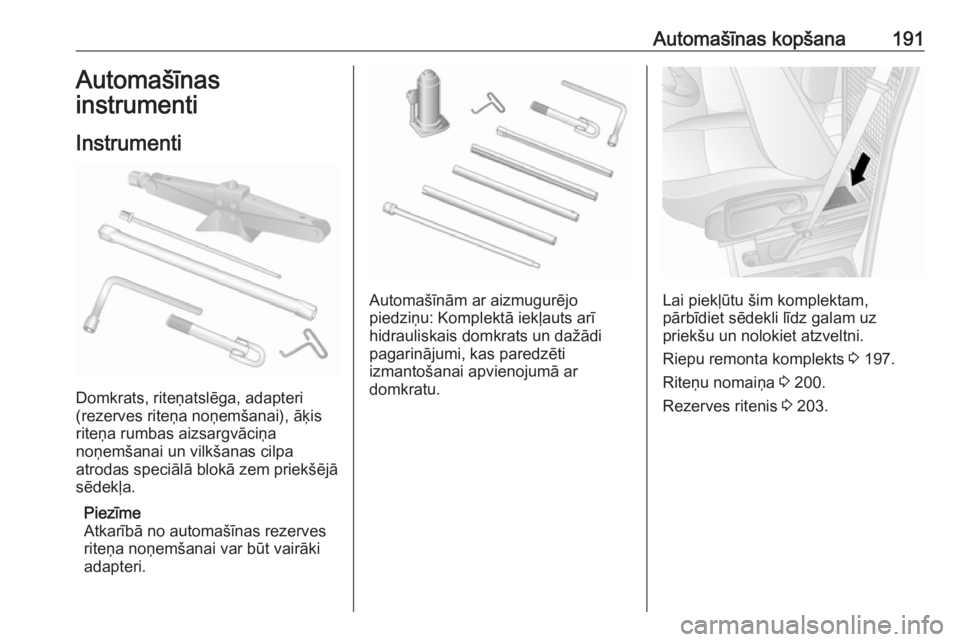

Automašīnas kopšana191Automašīnas
instrumenti
Instrumenti
Domkrats, riteņatslēga, adapteri
(rezerves riteņa noņemšanai), āķis
riteņa rumbas aizsargvāciņa
noņemšanai un vilkšanas cilpa
atrodas speciālā blokā zem priekšējā sēdekļa.
Piezīme
Atkarībā no automašīnas rezerves
riteņa noņemšanai var būt vairāki
adapteri.
Automašīnām ar aizmugurējo
piedziņu: Komplektā iekļauts arī
hidrauliskais domkrats un dažādi
pagarinājumi, kas paredzēti
izmantošanai apvienojumā ar
domkratu.Lai piekļūtu šim komplektam,
pārbīdiet sēdekli līdz galam uz
priekšu un nolokiet atzveltni.
Riepu remonta komplekts 3 197.
Riteņu nomaiņa 3 200.
Rezerves ritenis 3 203.

192Automašīnas kopšanaRiteņi un riepas
Riepu stāvoklis, riteņu stāvoklis Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Iesakām nemainīt priekšējos riteņus
vietām ar aizmugurējiem, jo šāda
rīcība var ietekmēt automašīnas
stabilitāti. Aizmugurējai asij vienmēr
jāuzstāda mazāk nodilušas riepas.
Riepas
Rūpnīcā uzstādītās riepas ir
pielāgotas šasijai, un tās nodrošina
optimālu braukšanas komfortu un
drošību.Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7°C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Saskaņā ar attiecīgās valsts ceļu
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
maksimālā ātruma ierobežojumu.
Riepu apzīmējumi
Piemēram, 215/65 R 16 C 109 R215:riepas platums (mm)65:profila augstums (riepas
augstuma attiecība pret
platumu), %R:riepas konstrukcija: RadiālaRF:tips: RunFlat16:riteņa diametrs (collās)C:kravas vai komerciālai
izmantošanai88:kravnesības indekss,
piemēram, 109 atbilst aptuveni
1030 kgR:ātruma indeksa burtsĀtruma indeksa burts:Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Izvēlieties riepas, kas ir piemērotas
automašīnas maksimālajam
ātrumam.
Maksimālo ātrumu var sasniegt ar
pašmasu, vadītāja masu (75 kg) un
125 kg kravu. Papildu aprīkojums var
samazināt automašīnas maksimālo
ātrumu.
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienu jāuzstāda tā, lai to griešanās virziens
sakristu ar automašīnas kustības
virzienu. Griešanās virziens ir
norādīts ar simbolu (piemēram, ar
bultiņu) uz riepas sānmalas.

Automašīnas kopšana193Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz vadītāja durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās. Vienmēr
piepumpējiet riepas ar uzlīmē
norādīto spiedienu.
Gaisa spiediens riepās 3 237.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Nepareizs gaisa spiediens riepās
negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzinēja identifikatora kodu. Motora dati 3 220.
2. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 237.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Atkarība no temperatūras
Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās.
Riepu spiediena vērtības, kas
norādītas riepu informācijas uzlīmē un riepu spiediena tabulā, attiecas uz
aukstām riepām, kuru temperatūra ir 20 °C. Temperatūrai pieaugot par
10 °C, spiediens palielinās gandrīz
par 10 kPa (0,1 bar). Tas ir jāņem
vērā, pārbaudot siltas riepas.

194Automašīnas kopšanaAizmugurējā piedziņa ar
dubultajiem aizmugurējiem
riteņiem
Uzpildot ar gaisu ārējā riteņa riepu,
gaisa šļūtene jāizver starp abiem
riteņiem.
Riepu gaisa spiedienakontroles sistēma
Riepu gaisa spiediena kontroles
sistēma (TPMS) izmanto raidītāju un sensoru tehnoloģiju, lai pārbaudīturiepu spiediena līmeņus.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
TPMS sensori uzrauga gaisa
spiedienu riepās un pārraida riepu
spiediena rādījumus uztvērējam, kas
atrodas automašīnā.
Riepu spiediena tabula 3 237.
Zema riepu spiediena stāvoklisJa ir konstatēts zema spiediena
stāvoklis, iedegas kontrolindikators w
3 95 un DIC tiek parādīts atbilstošs
ziņojums.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu
un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 237.
Pēc riepu piepumpēšanas var būt
kādu laiku jābrauc ar automašīnu,
pirms tiek atjauninātas gaisa
spiediena vērtības sistēmā. Šajā laikā
var būt iedegts kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu
riepās. Pārbaudiet gaisa spiedienu
visās četrās riepās.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem, jo pretējā gadījumā
indikators w vairākas sekundes
mirgos un pēc tam paliks iedegts
kopā ar kontrolindikatoru A 3 92 un
atbilstošu ziņojumu DIC.

Automašīnas kopšana195Rezerves ritenis vai pagaidu rezerves
ritenis nav aprīkots ar spiediena
sensoriem. Šiem riteņiem TPMS
nedarbojas. Attiecībā uz pārējiem trim
riteņiem TPMS joprojām darbojas.
Kontrolindikators w un atbilstošais
ziņojums tiek rādīts katrā aizdedzes
ciklā, līdz riepas tiek piepumpētas līdz
pareizajam spiedienam.
Vadītāja informācijas centrs (VIC)
3 97.
Automašīnas paziņojumi 3 98.
Plīsums
Ja ir konstatēta plīsusi riepa vai
būtiski pazemināts spiediens,
iedegas kontrolindikators w kopā ar
indikatoru C 3 93 un DIC tiek
parādīts atbilstošs ziņojums. Apturiet automašīnu un izslēdziet dzinēju.
Gaisa spiediens riepās 3 237, riepu
remonta komplekts 3 197, rezerves
ritenis 3 203, riteņu nomaiņa 3 200.Atkārtotas apgūšanas funkcija
Kad plīsums ir saremontēts un
vadītājs ir piepumpējis riepas,
sasniedzot pareizu spiedienu riepās,
TPMS ir jāveic atkārtots aprēķins.
Spiediens riepās 3 237, riepu
remonta komplekts 3 197.
Braukšanas laikā DIC atlasiet riepu
spiediena izvēlni, nospiežot tīrītāju
sviras galā esošo pogu. Nospiediet
un aptuveni 5 sekundes turiet šo
pogu, lai sāktu pārkalibrēšanu. DIC ir
redzams atbilstošs ziņojums.
Lai pabeigtu atkārtotas apgūšanas
procesu, var būt vairākas minūtes
jābrauc ar ātrumu, kas pārsniedz
40 km/h. Šajā laikā sistēma var
nodrošināt tikai ierobežotu
informāciju.
Ja atpazīšanas procesa laikā tiek
konstatēta kāda problēma,
kontrolindikators w paliek iedegts un
DIC tiek parādīts brīdinājuma
ziņojums.
Vadītāja informācijas centrs (VIC)
3 97.
Automašīnas paziņojumi 3 98.
Vispārēja informācija Sniega ķēdes vai tirdzniecībā
pieejamie riepu remonta komplekti,
kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi
iespaidot sistēmas darbību. Var
izmantot ražotājrūpnīcas
apstiprinātus riepu remonta
komplektus.
Riepu remonta komplekts 3 197,
Sniega ķēdes 3 197.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgas ārējās
radioierīces.

196Automašīnas kopšanaKatrā riepu maiņas reizē servisā ir
jādemontē TPMS sensori un jāveic to
apkope.
Protektora rievas dziļums
Periodiski pārbaudiet riepu protektora rievas dziļumu.
Drošības apsvērumu dēļ riepas ir
jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).
Drošības apsvērumu dēļ ieteicams,
lai vienas ass pretējo riteņu
protektora rievas dziļuma atšķirības
nepārsniegtu 2 mm.Likumā atļautais minimālais
protektora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors ir
nodilis līdz kādam no protektora
nodiluma indikatoriem (TWI).
Nodiluma indikatoru atrašanās vietas ir norādītas ar atzīmēm uz riepas
sānmalas.
Riepas noveco arī tad, ja tās netiek
izmantotas. Mēs iesakām nomainīt
riepas reizi 6 gadu laikā.
Citu izmēru riepu un riteņuuzstādīšana
Aprīkojot automašīnu ar riepām, kuru
izmēri atšķiras no rūpnīcā uzstādīto
riepu izmēriem, var nākties
pārprogrammēt spidometru, kā arī
nominālo riepu gaisa spiedienu un
veikt automašīnai citus
pārveidojumus.
Pēc cita izmēra riepu uzstādīšanas
lieciet nomainīt uzlīmi ar riepu gaisa
spiediena vērtībām.9 Brīdinājums
Nepiemērotu riepu un riteņu
izmantošana var novest pie
negadījumiem un automašīnas
tipa apstiprinājuma anulēšanas.
Riteņu dekoratīvie diski
Jāizmanto tādi riteņu dekoratīvie diski un riepas, ko ražotājrūpnīca ir
apstiprinājusi kā piemērotus
konkrētajai automašīnai un kuri atbilst
visām nepieciešamajām riteņu un
riepu savietojamības prasībām.
Ja netiek izmantoti ražotājrūpnīcas
apstiprināti riteņu dekoratīvie diski un
riepas, riepām nedrīkst būt riteņu
disku aizsargmaliņas.
Riteņu dekoratīvie diski nedrīkst
ierobežot bremžu dzesēšanu.
9 Brīdinājums
Nepiemērotu riepu vai riteņu
dekoratīvo disku izmantošana var
novest pie negaidīta spiediena
zuduma, kas savukārt var izraisīt
sadursmi.

Automašīnas kopšana197Sniega ķēdes
Sniega ķēdes drīkst uzstādīt tikai uz
dzenošajiem riteņiem.
Automašīnām, kas aprīkotas ar
dubultajiem riteņiem, sniega ķēdes
drīkst uzstādīt tikai uz ārējiem
riteņiem.
Vienmēr izmantojiet sniega ķēdes ar
smalkiem posmiem, kas uz riepu
protektora un iekšējām sānmalām
neveido biezāku papildu kārtu par
15 mm (kopā ar ķēžu saslēgšanas
mehānismu).
9 Brīdinājums
Bojājumi var izraisīt riepu
plīsumus.
Tērauda riteņu dekoratīvie diski var
saskarties ar ķēžu sastāvdaļām. Ja tā notiek, noņemiet dekoratīvos diskus.
Ar sniega ķēdēm nedrīkst braukt
ātrāk par 50 km/h, un braukšana pa
ceļa posmiem, kurus neklāj sniegs, ir
pieļaujama tikai īslaicīgi, jo ķēdes uz
cieta ceļa seguma ātri nodilst un var
pārtrūkt.
Sniega ķēdes nedrīkst uzstādīt uz
pagaidu (mazizmēra) rezerves riteņa.
Riepu remonta komplektsNelielus riepas darba virsmas
bojājumus var novērst, izmantojot
riepu remonta komplektu.
Neizvelciet svešķermeņus, kas
iedūrušies riepā.
Riepu bojājumus, kas lielāki par
4 mm vai kas atrodas riepas sānmalā
netālu no diska, nevar labot ar riepu
remonta komplektu.
9 Brīdinājums
Nebrauciet ātrāk par 80 km/h.
Neizmantojiet to ilgstoši.
Var tikt apgrūtināta stūrēšana un
vadība.
Ja automašīnai ir bojāta riepa:
Aktivizējiet stāvbremzi un ieslēdziet
neitrālo pārnesumu (manuālajai
pārnesumkārbai) vai pozīciju N
(automatizētajai manuālajai
pārnesumkārbai).
Riepu remonta komplekts atrodas zem priekšējā sēdekļa. Lai piekļūtu
komplektam, pārbīdiet sēdekli līdz
galam uz priekšu un nolokiet tā
atzveltni.
1. Izņemiet riepu remonta komplektu
no nodalījuma, kas atrodas zem
priekšējā sēdekļa.
2. Izņemiet kompresoru.
3. Izņemiet strāvas vadu(-us) un gaisa šļūteni no uzglabāšanas
nodalījumiem, kas atrodas
kompresora apakšpusē.

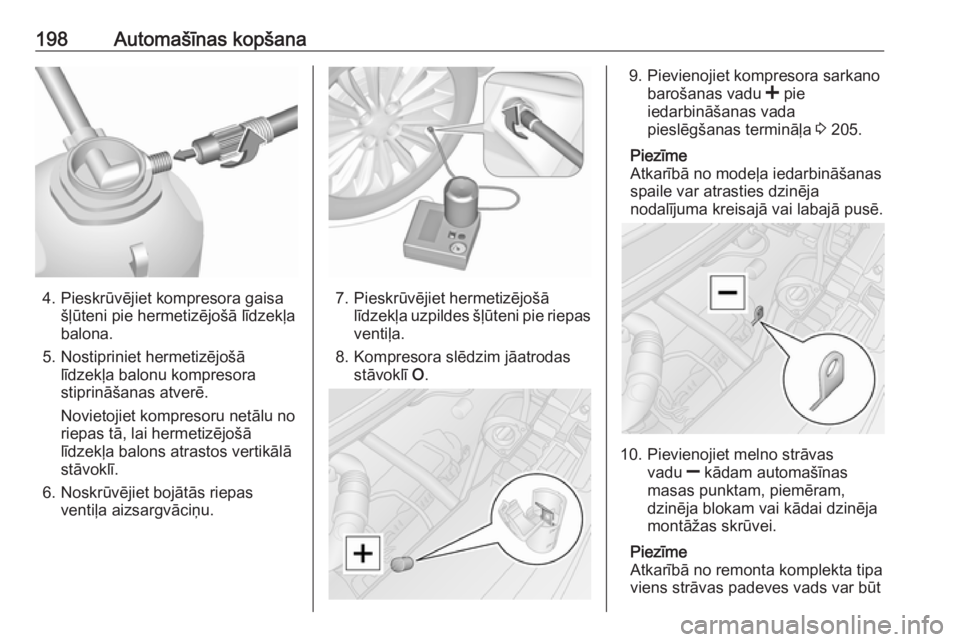

198Automašīnas kopšana
4. Pieskrūvējiet kompresora gaisašļūteni pie hermetizējošā līdzekļa
balona.
5. Nostipriniet hermetizējošā līdzekļa balonu kompresora
stiprināšanas atverē.
Novietojiet kompresoru netālu no
riepas tā, lai hermetizējošā
līdzekļa balons atrastos vertikālā stāvoklī.
6. Noskrūvējiet bojātās riepas ventiļa aizsargvāciņu.7. Pieskrūvējiet hermetizējošā līdzekļa uzpildes šļūteni pie riepasventiļa.
8. Kompresora slēdzim jāatrodas stāvoklī O.
9. Pievienojiet kompresora sarkano
barošanas vadu < pie
iedarbināšanas vada
pieslēgšanas termināļa 3 205.
Piezīme
Atkarībā no modeļa iedarbināšanas
spaile var atrasties dzinēja
nodalījuma kreisajā vai labajā pusē.
10. Pievienojiet melno strāvas
vadu ] kādam automašīnas
masas punktam, piemēram,
dzinēja blokam vai kādai dzinēja
montāžas skrūvei.
Piezīme
Atkarībā no remonta komplekta tipa viens strāvas padeves vads var būt
