service OPEL MOVANO_B 2016.5 Gebruikershandleiding (in Dutch)

Inleiding......................................... 2
Kort en bondig ............................... 6
Sleutels, portieren en ruiten .........19
Stoelen, veiligheidssystemen ......39
Opbergen ..................................... 67
Instrumenten en
bedieningsorganen ......................75
Verlichting .................................... 98
Klimaatregeling .......................... 106
Rijden en bediening ...................120
Verzorging van de auto ..............160
Service en onderhoud ................203
Technische gegevens ................207
Klantinformatie ........................... 230
Trefwoordenlijst ......................... 232Inhoud

Inleiding3Uw autogegevens
Voer hier de gegevens van de auto in
zodat ze gemakkelijk te vinden zijn.
Deze informatie is beschikbaar in de
paragrafen "Service en onderhoud"
en "Technische gegevens", alsmede
op het typeplaatje.
Inleiding Uw auto is de intelligente combinatievan vernieuwende techniek, overtui‐
gende veiligheid, milieuvriendelijk‐
heid en zuinigheid.
In deze gebruikershandleiding vindt u alle informatie die u nodig hebt om uw
auto veilig en efficiënt te kunnen be‐
dienen.
Zorg ervoor dat uw passagiers ervan
op de hoogte zijn dat onjuist gebruik
van de auto een ongeval tot gevolg
kan hebben en dat er risico bestaat
voor persoonlijk letsel.
Houd u altijd aan de specifieke wet‐
geving van het land waarin u zich be‐
vindt. Deze wetgeving kan afwijken
van de informatie in deze gebruikers‐ handleiding.Als u de beschrijving in deze handlei‐
ding negeert, kan dit van invloed zijn
op de garantie.
Wanneer wij u in deze gebruikers‐
handleiding adviseren de hulp van
een werkplaats in te roepen, raden wij uw Opel Service Partner aan.
Elke Opel Service Partner biedt u eer‐
steklas service tegen redelijke prij‐
zen. Ervaren, door Opel geschoolde specialisten werken volgens speciale
richtlijnen van Opel.
Houd het informatiepakket voor de
gebruiker altijd onder handbereik in
de auto.
Gebruik van deze
handleiding
● Deze handleiding geeft een om‐ schrijving van alle voor dit model
beschikbare opties en functies. Mogelijk zijn bepaalde
omschrijvingen, waaronder die voor display- en menufuncties,niet op uw auto van toepassing
wanneer er sprake is van eenmodelvariant, afwijkende
landenspecificaties of speciale
uitrustingen of accessoires.
● In het hoofdstuk "Kort en bondig"
krijgt u een beknopt overzicht.
● De inhoudsopgave aan het begin
van de handleiding en in de af‐
zonderlijke paragrafen geeft aan
waar u de informatie kunt vinden
die u zoekt.
● Met behulp van het trefwoorden‐ register kunt u specifieke infor‐matie zoeken.
● In deze gebruikershandleiding worden auto's getoond met het
stuur links. De bediening van au‐ to's met het stuur rechts is verge‐
lijkbaar.
● In de gebruikershandleiding wor‐
den motoraanduidingen van de
fabriek gebruikt. De bijbehorende
marktaanduidingen vindt u in de
paragraaf "Technische gege‐
vens".

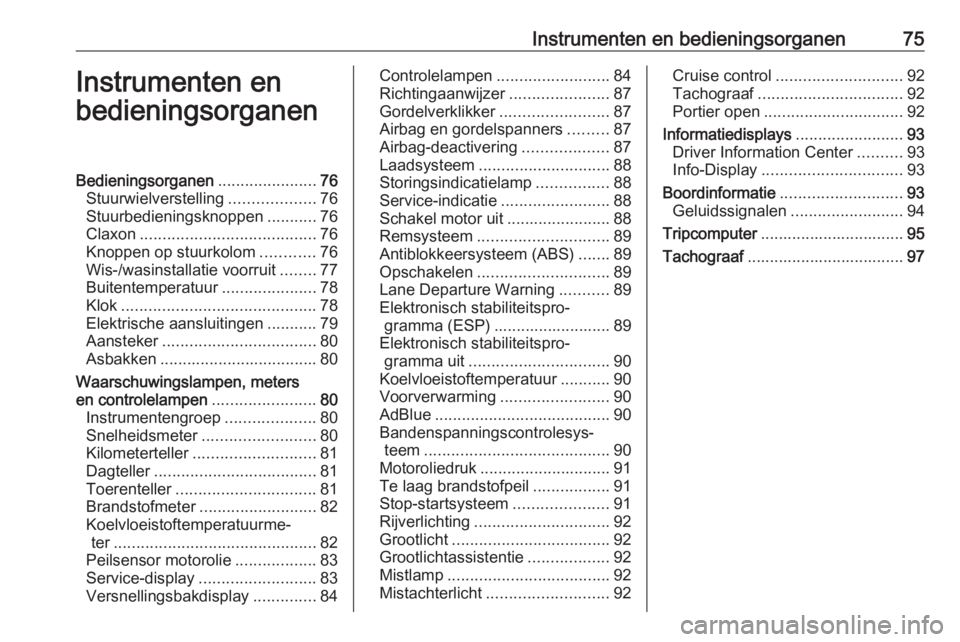

Instrumenten en bedieningsorganen75Instrumenten en
bedieningsorganenBedieningsorganen ......................76
Stuurwielverstelling ...................76
Stuurbedieningsknoppen ...........76
Claxon ....................................... 76
Knoppen op stuurkolom ............76
Wis-/wasinstallatie voorruit ........77
Buitentemperatuur .....................78
Klok ........................................... 78
Elektrische aansluitingen ...........79
Aansteker .................................. 80
Asbakken ................................... 80
Waarschuwingslampen, meters
en controlelampen .......................80
Instrumentengroep ....................80
Snelheidsmeter ......................... 80
Kilometerteller ........................... 81
Dagteller .................................... 81
Toerenteller ............................... 81
Brandstofmeter .......................... 82
Koelvloeistoftemperatuurme‐ ter ............................................. 82
Peilsensor motorolie ..................83
Service-display .......................... 83
Versnellingsbakdisplay ..............84Controlelampen ......................... 84
Richtingaanwijzer ......................87
Gordelverklikker ........................87
Airbag en gordelspanners .........87
Airbag-deactivering ...................87
Laadsysteem ............................. 88
Storingsindicatielamp ................88
Service-indicatie ........................88
Schakel motor uit .......................88
Remsysteem ............................. 89
Antiblokkeersysteem (ABS) .......89
Opschakelen ............................. 89
Lane Departure Warning ...........89
Elektronisch stabiliteitspro‐ gramma (ESP) .......................... 89
Elektronisch stabiliteitspro‐ gramma uit ............................... 90
Koelvloeistoftemperatuur ...........90
Voorverwarming ........................90
AdBlue ....................................... 90
Bandenspanningscontrolesys‐ teem ......................................... 90
Motoroliedruk ............................. 91
Te laag brandstofpeil .................91
Stop-startsysteem .....................91
Rijverlichting .............................. 92
Grootlicht ................................... 92
Grootlichtassistentie ..................92
Mistlamp .................................... 92
Mistachterlicht ........................... 92Cruise control............................ 92
Tachograaf ................................ 92
Portier open ............................... 92
Informatiedisplays ........................93
Driver Information Center ..........93
Info-Display ............................... 93
Boordinformatie ........................... 93
Geluidssignalen .........................94
Tripcomputer ................................ 95
Tachograaf ................................... 97

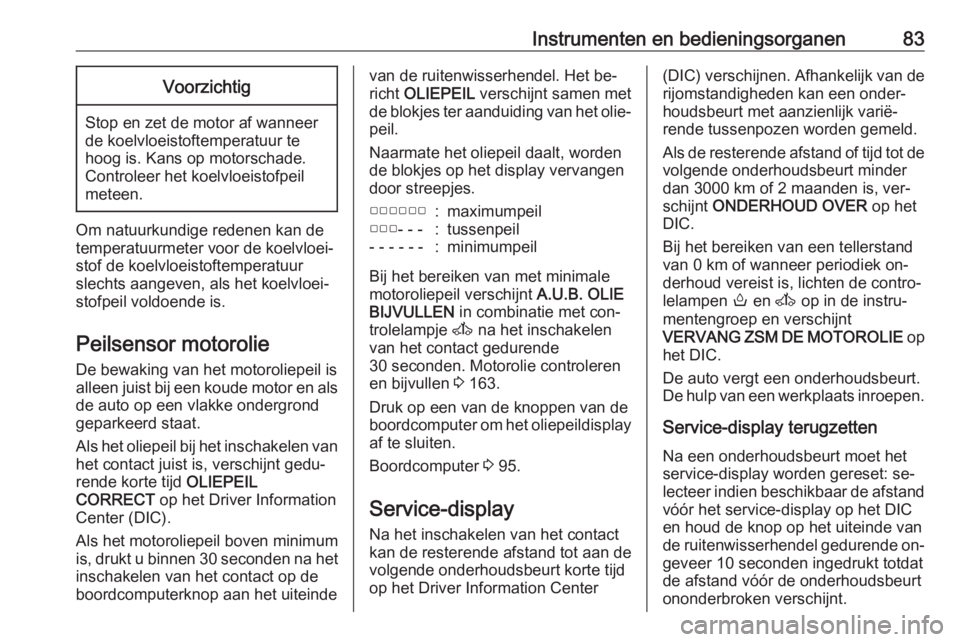

Instrumenten en bedieningsorganen83Voorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Om natuurkundige redenen kan de
temperatuurmeter voor de koelvloei‐
stof de koelvloeistoftemperatuur
slechts aangeven, als het koelvloei‐
stofpeil voldoende is.
Peilsensor motorolie De bewaking van het motoroliepeil is
alleen juist bij een koude motor en als de auto op een vlakke ondergrond
geparkeerd staat.
Als het oliepeil bij het inschakelen van het contact juist is, verschijnt gedu‐
rende korte tijd OLIEPEIL
CORRECT op het Driver Information
Center (DIC).
Als het motoroliepeil boven minimum
is, drukt u binnen 30 seconden na het
inschakelen van het contact op de
boordcomputerknop aan het uiteinde
van de ruitenwisserhendel. Het be‐ richt OLIEPEIL verschijnt samen met
de blokjes ter aanduiding van het olie‐ peil.
Naarmate het oliepeil daalt, worden
de blokjes op het display vervangen
door streepjes.▢▢▢▢▢▢:maximumpeil▢▢▢- - -:tussenpeil- - - - - -:minimumpeil
Bij het bereiken van met minimale
motoroliepeil verschijnt A.U.B. OLIE
BIJVULLEN in combinatie met con‐
trolelampje A na het inschakelen
van het contact gedurende 30 seconden. Motorolie controleren
en bijvullen 3 163.
Druk op een van de knoppen van de
boordcomputer om het oliepeildisplay
af te sluiten.
Boordcomputer 3 95.
Service-display Na het inschakelen van het contactkan de resterende afstand tot aan de
volgende onderhoudsbeurt korte tijd
op het Driver Information Center
(DIC) verschijnen. Afhankelijk van de
rijomstandigheden kan een onder‐
houdsbeurt met aanzienlijk varië‐
rende tussenpozen worden gemeld.
Als de resterende afstand of tijd tot de volgende onderhoudsbeurt minder
dan 3000 km of 2 maanden is, ver‐
schijnt ONDERHOUD OVER op het
DIC.
Bij het bereiken van een tellerstand
van 0 km of wanneer periodiek on‐
derhoud vereist is, lichten de contro‐
lelampen o en A op in de instru‐
mentengroep en verschijnt
VERVANG ZSM DE MOTOROLIE op
het DIC.
De auto vergt een onderhoudsbeurt. De hulp van een werkplaats inroepen.
Service-display terugzetten
Na een onderhoudsbeurt moet het
service-display worden gereset: se‐
lecteer indien beschikbaar de afstand vóór het service-display op het DIC
en houd de knop op het uiteinde van
de ruitenwisserhendel gedurende on‐
geveer 10 seconden ingedrukt totdat
de afstand vóór de onderhoudsbeurt
ononderbroken verschijnt.

84Instrumenten en bedieningsorganenBoordcomputer 3 95.
Driver Information Centre (DIC)
3 93.
Service-informatie 3 203.

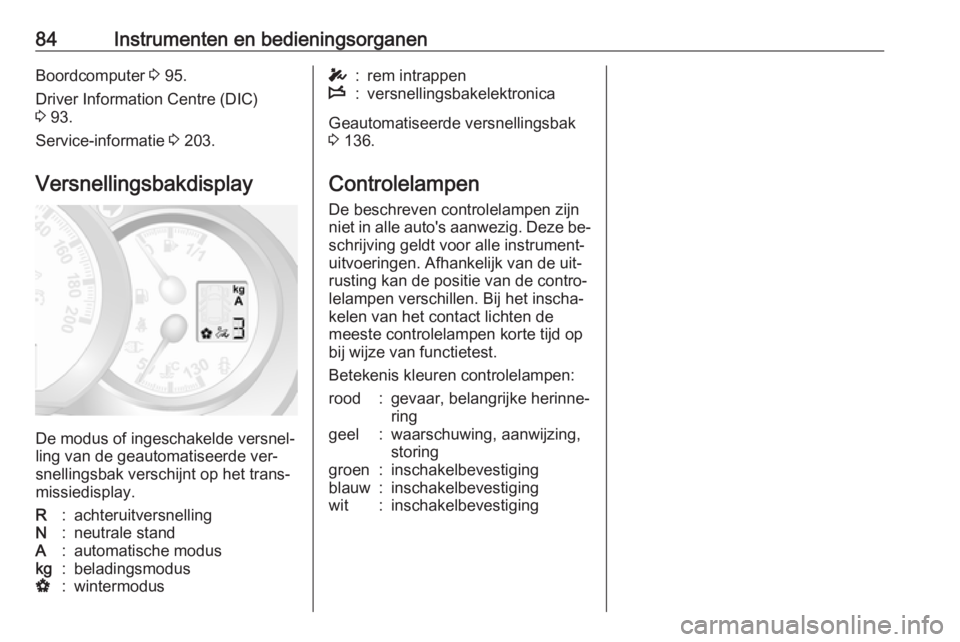

Versnellingsbakdisplay
De modus of ingeschakelde versnel‐
ling van de geautomatiseerde ver‐
snellingsbak verschijnt op het trans‐
missiedisplay.
R:achteruitversnellingN:neutrale standA:automatische moduskg:beladingsmodusV:wintermodusT:rem intrappenW:versnellingsbakelektronica
Geautomatiseerde versnellingsbak
3 136.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de positie van de contro‐
lelampen verschillen. Bij het inscha‐
kelen van het contact lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:
rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging

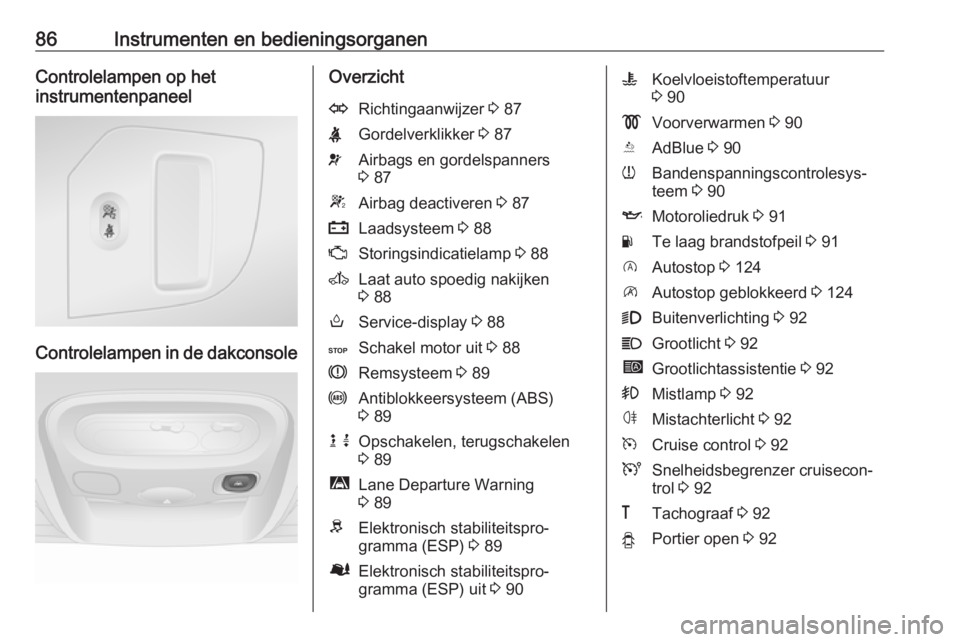

86Instrumenten en bedieningsorganenControlelampen op het
instrumentenpaneel
Controlelampen in de dakconsole
OverzichtORichtingaanwijzer 3 87XGordelverklikker 3 87vAirbags en gordelspanners
3 87WAirbag deactiveren 3 87pLaadsysteem 3 88ZStoringsindicatielamp 3 88ALaat auto spoedig nakijken
3 88oService-display 3 88CSchakel motor uit 3 88RRemsysteem 3 89uAntiblokkeersysteem (ABS)
3 89k jOpschakelen, terugschakelen
3 89ìLane Departure Warning
3 89RElektronisch stabiliteitspro‐
gramma (ESP) 3 89ØElektronisch stabiliteitspro‐
gramma (ESP) uit 3 90WKoelvloeistoftemperatuur
3 90!Voorverwarmen 3 90YAdBlue 3 90wBandenspanningscontrolesys‐
teem 3 90IMotoroliedruk 3 91YTe laag brandstofpeil 3 91DAutostop 3 124\Autostop geblokkeerd 3 1249Buitenverlichting 3 92CGrootlicht 3 92íGrootlichtassistentie 3 92>Mistlamp 3 92øMistachterlicht 3 92mCruise control 3 92USnelheidsbegrenzer cruisecon‐
trol 3 92&Tachograaf 3 92yPortier open 3 92

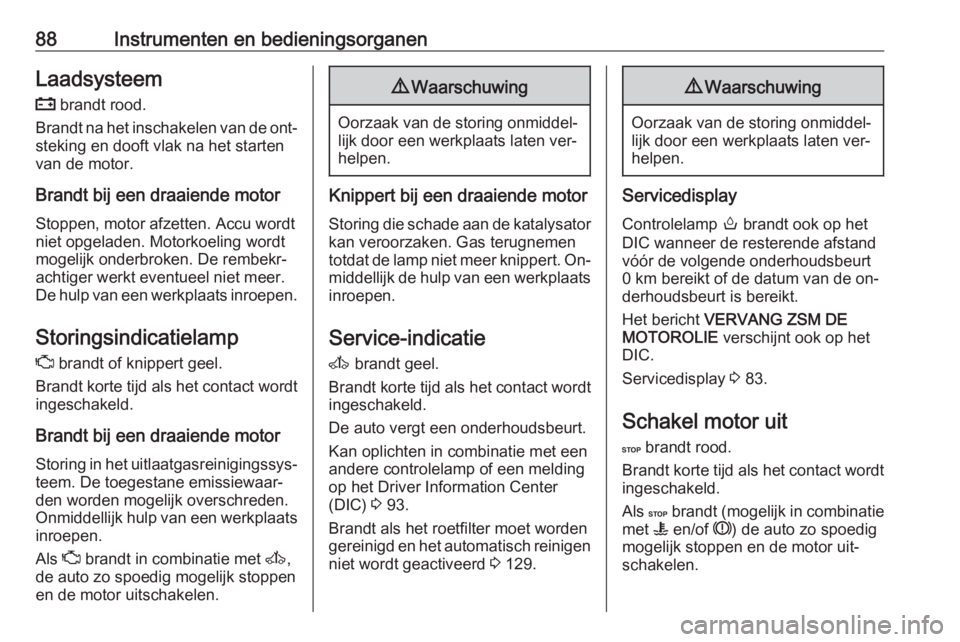

88Instrumenten en bedieningsorganenLaadsysteemp brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt korte tijd als het contact wordt ingeschakeld.
Brandt bij een draaiende motor Storing in het uitlaatgasreinigingssys‐
teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats
inroepen.
Als Z brandt in combinatie met A,
de auto zo spoedig mogelijk stoppen
en de motor uitschakelen.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐ middellijk de hulp van een werkplaats
inroepen.
Service-indicatie
A brandt geel.
Brandt korte tijd als het contact wordt ingeschakeld.
De auto vergt een onderhoudsbeurt.
Kan oplichten in combinatie met een
andere controlelamp of een melding
op het Driver Information Center
(DIC) 3 93.
Brandt als het roetfilter moet worden
gereinigd en het automatisch reinigen niet wordt geactiveerd 3 129.
9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Servicedisplay
Controlelamp o brandt ook op het
DIC wanneer de resterende afstand
vóór de volgende onderhoudsbeurt
0 km bereikt of de datum van de on‐
derhoudsbeurt is bereikt.
Het bericht VERVANG ZSM DE
MOTOROLIE verschijnt ook op het
DIC.
Servicedisplay 3 83.
Schakel motor uit C brandt rood.
Brandt korte tijd als het contact wordt
ingeschakeld.
Als C brandt (mogelijk in combinatie
met W en/of R) de auto zo spoedig
mogelijk stoppen en de motor uit‐
schakelen.

Instrumenten en bedieningsorganen93Informatiedisplays
Driver Information Center
Het Driver Information Center (DIC)
zit in de instrumentengroep onder de snelheidsmeter.
Afhankelijk van de voertuigconfigura‐ tie, verschijnen de volgende zaken in
de display:
● buitentemperatuur 3 78
● klok 3 78
● kilometerteller, dagteller 3 81
● peilsensor motorolie 3 83
● service-display 3 83
● boordinformatie 3 93
● tripcomputer 3 95
Sommige weergegeven functies ver‐
schillen onderweg ten opzichte van
stilstand van de auto. Sommige func‐
ties zijn alleen onderweg beschik‐
baar.
Info-Display
Toont de tijd, de buitentemperatuur
en informatie van het Infotainment‐
systeem wanneer het contact aan is.
Raadpleeg de handleiding Infotain‐
ment voor meer informatie.Boordinformatie
Er verschijnen berichten op het Driver
Information Center (DIC), in combi‐
natie met controlelamp A of C.
InformatieberichtenInformatieberichtenSPAARSTAND ACCUANTISLIP-SYSTEEM UITLICHTAUTOMAAT NIET CTIEFOLIEPEIL CORRECT
Storingsmeldingen Verschijnen in combinatie met con‐
trolelampje A. Rijd voorzichtig door
en raadpleeg een werkplaats.
Druk op de knop aan het uiteinde van
de ruitenwisserhendel om de sto‐
ringsmelding te wissen. Na enkele
seconden verdwijnt de melding auto‐
matisch en blijft A in beeld. De sto‐
ring wordt daarna opgeslagen in het
on board-systeem.

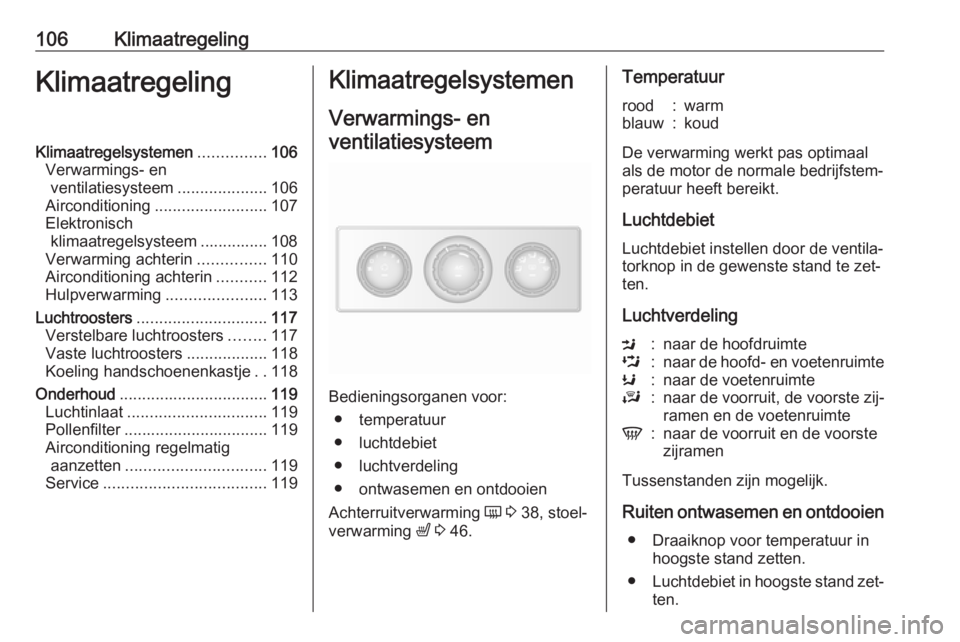

106KlimaatregelingKlimaatregelingKlimaatregelsystemen...............106
Verwarmings- en ventilatiesysteem ....................106
Airconditioning ......................... 107
Elektronisch klimaatregelsysteem ............... 108
Verwarming achterin ...............110
Airconditioning achterin ...........112
Hulpverwarming ......................113
Luchtroosters ............................. 117
Verstelbare luchtroosters ........117
Vaste luchtroosters ..................118
Koeling handschoenenkastje ..118
Onderhoud ................................. 119
Luchtinlaat ............................... 119
Pollenfilter ................................ 119
Airconditioning regelmatig aanzetten ............................... 119
Service .................................... 119Klimaatregelsystemen
Verwarmings- en
ventilatiesysteem
Bedieningsorganen voor: ● temperatuur
● luchtdebiet
● luchtverdeling
● ontwasemen en ontdooien
Achterruitverwarming Ü 3 38, stoel‐
verwarming ß 3 46.
Temperatuurrood:warmblauw:koud
De verwarming werkt pas optimaal
als de motor de normale bedrijfstem‐
peratuur heeft bereikt.
Luchtdebiet
Luchtdebiet instellen door de ventila‐ torknop in de gewenste stand te zet‐
ten.
Luchtverdeling
M:naar de hoofdruimteL:naar de hoofd- en voetenruimteK:naar de voetenruimteJ:naar de voorruit, de voorste zij‐
ramen en de voetenruimteV:naar de voorruit en de voorste
zijramen
Tussenstanden zijn mogelijk.
Ruiten ontwasemen en ontdooien ● Draaiknop voor temperatuur in hoogste stand zetten.
● Luchtdebiet in hoogste stand zet‐
ten.

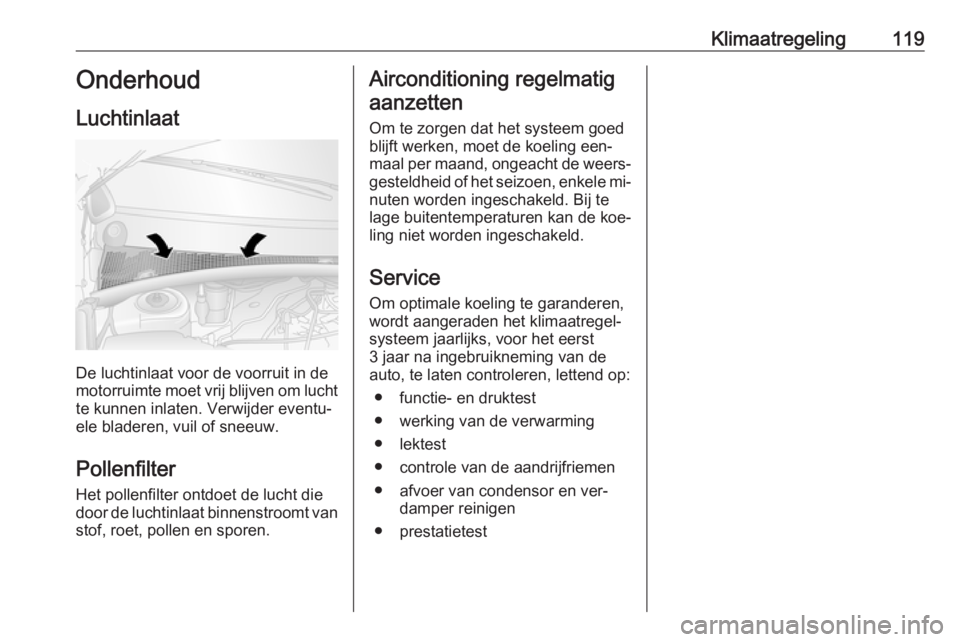

Klimaatregeling119Onderhoud
Luchtinlaat
De luchtinlaat voor de voorruit in de
motorruimte moet vrij blijven om lucht
te kunnen inlaten. Verwijder eventu‐
ele bladeren, vuil of sneeuw.
Pollenfilter
Het pollenfilter ontdoet de lucht die
door de luchtinlaat binnenstroomt van
stof, roet, pollen en sporen.
Airconditioning regelmatig
aanzetten
Om te zorgen dat het systeem goed
blijft werken, moet de koeling een‐
maal per maand, ongeacht de weers‐
gesteldheid of het seizoen, enkele mi‐
nuten worden ingeschakeld. Bij te
lage buitentemperaturen kan de koe‐
ling niet worden ingeschakeld.
Service
Om optimale koeling te garanderen,
wordt aangeraden het klimaatregel‐
systeem jaarlijks, voor het eerst
3 jaar na ingebruikneming van de
auto, te laten controleren, lettend op:
● functie- en druktest
● werking van de verwarming
● lektest
● controle van de aandrijfriemen
● afvoer van condensor en ver‐ damper reinigen
● prestatietest
