OPEL MOVANO_B 2016 Savininko vadovas (in Lithuanian)

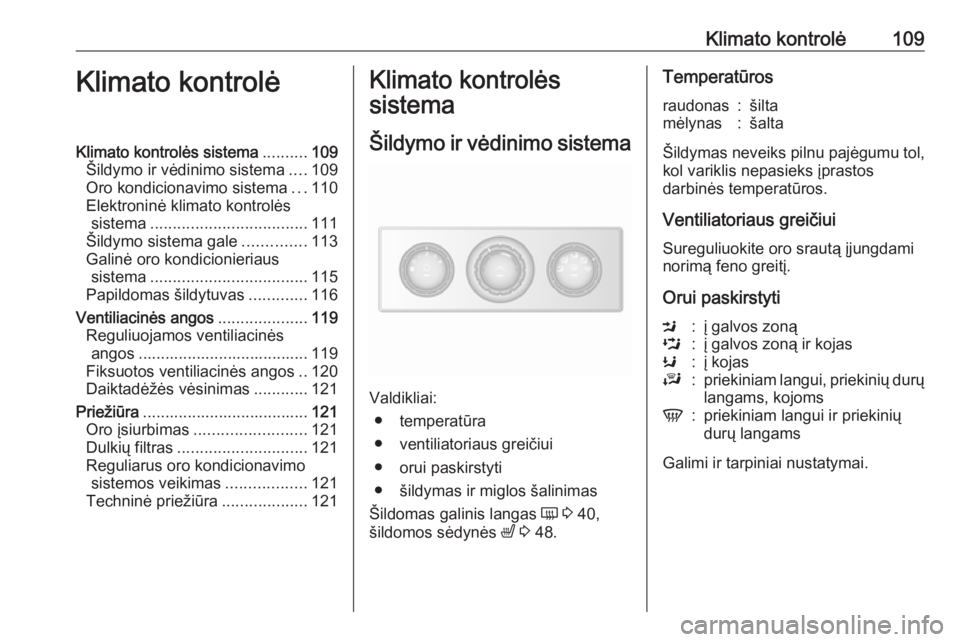

Klimato kontrolė109Klimato kontrolėKlimato kontrolės sistema..........109
Šildymo ir vėdinimo sistema ....109
Oro kondicionavimo sistema ...110
Elektroninė klimato kontrolės sistema ................................... 111
Šildymo sistema gale ..............113
Galinė oro kondicionieriaus sistema ................................... 115
Papildomas šildytuvas .............116
Ventiliacinės angos ....................119
Reguliuojamos ventiliacinės angos ...................................... 119
Fiksuotos ventiliacinės angos ..120
Daiktadėžės vėsinimas ............121
Priežiūra ..................................... 121
Oro įsiurbimas ......................... 121
Dulkių filtras ............................. 121
Reguliarus oro kondicionavimo sistemos veikimas ..................121
Techninė priežiūra ...................121Klimato kontrolės
sistema
Šildymo ir vėdinimo sistema
Valdikliai: ● temperatūra
● ventiliatoriaus greičiui
● orui paskirstyti
● šildymas ir miglos šalinimas
Šildomas galinis langas Ü 3 40,
šildomos sėdynės ß 3 48.
Temperatūrosraudonas:šiltamėlynas:šalta
Šildymas neveiks pilnu pajėgumu tol,
kol variklis nepasieks įprastos
darbinės temperatūros.
Ventiliatoriaus greičiui Sureguliuokite oro srautą įjungdami
norimą feno greitį.
Orui paskirstyti
M:į galvos zonąL:į galvos zoną ir kojasK:į kojasJ:priekiniam langui, priekinių durų langams, kojomsV:priekiniam langui ir priekinių
durų langams
Galimi ir tarpiniai nustatymai.

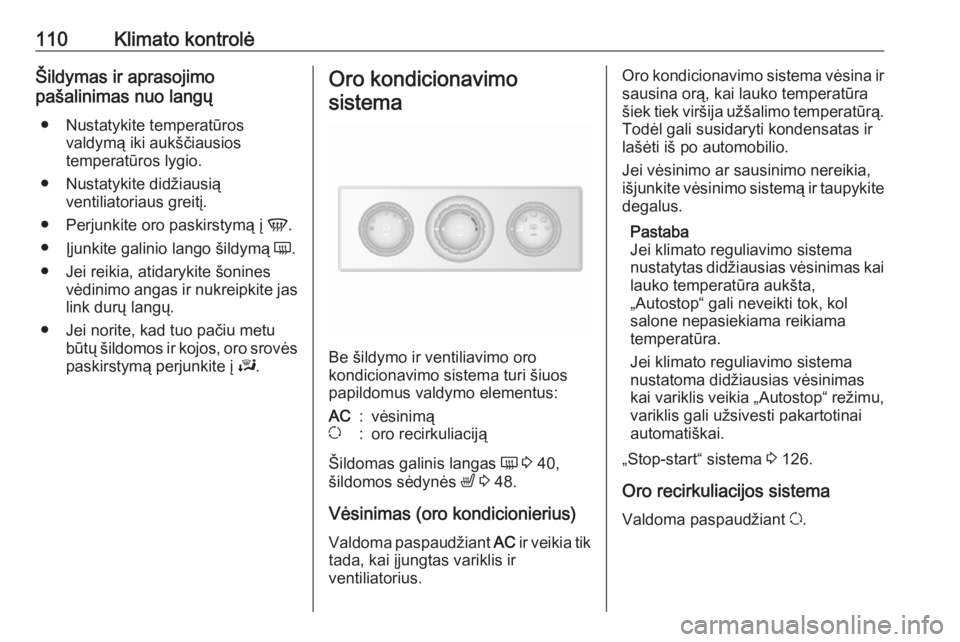

110Klimato kontrolėŠildymas ir aprasojimo
pašalinimas nuo langų
● Nustatykite temperatūros valdymą iki aukščiausios
temperatūros lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Perjunkite oro paskirstymą į V.
● Įjunkite galinio lango šildymą Ü.
● Jei reikia, atidarykite šonines vėdinimo angas ir nukreipkite jaslink durų langų.
● Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.Oro kondicionavimo
sistema
Be šildymo ir ventiliavimo oro
kondicionavimo sistema turi šiuos
papildomus valdymo elementus:
AC:vėsinimąu:oro recirkuliaciją
Šildomas galinis langas Ü 3 40,
šildomos sėdynės ß 3 48.
Vėsinimas (oro kondicionierius) Valdoma paspaudžiant AC ir veikia tik
tada, kai įjungtas variklis ir
ventiliatorius.
Oro kondicionavimo sistema vėsina ir
sausina orą, kai lauko temperatūra
šiek tiek viršija užšalimo temperatūrą. Todėl gali susidaryti kondensatas ir
lašėti iš po automobilio.
Jei vėsinimo ar sausinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus.
Pastaba
Jei klimato reguliavimo sistema
nustatytas didžiausias vėsinimas kai
lauko temperatūra aukšta,
„Autostop“ gali neveikti tok, kol
salone nepasiekiama reikiama
temperatūra.
Jei klimato reguliavimo sistema
nustatoma didžiausias vėsinimas
kai variklis veikia „Autostop“ režimu, variklis gali užsivesti pakartotinai
automatiškai.
„Stop-start“ sistema 3 126.
Oro recirkuliacijos sistema Valdoma paspaudžiant u.

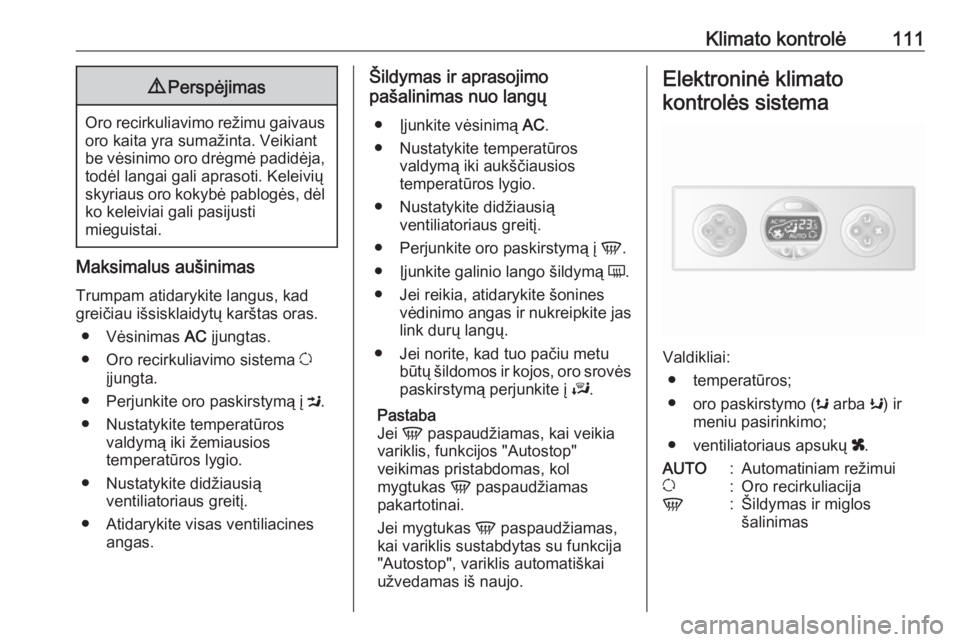

Klimato kontrolė1119Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti. Keleivių
skyriaus oro kokybė pablogės, dėl ko keleiviai gali pasijusti
mieguistai.
Maksimalus aušinimas
Trumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
● Vėsinimas AC įjungtas.
● Oro recirkuliavimo sistema u
įjungta.
● Perjunkite oro paskirstymą į M.
● Nustatykite temperatūros valdymą iki žemiausios
temperatūros lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Atidarykite visas ventiliacines angas.
Šildymas ir aprasojimo
pašalinimas nuo langų
● Įjunkite vėsinimą AC.
● Nustatykite temperatūros valdymą iki aukščiausios
temperatūros lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Perjunkite oro paskirstymą į V.
● Įjunkite galinio lango šildymą Ü.
● Jei reikia, atidarykite šonines vėdinimo angas ir nukreipkite jas
link durų langų.
● Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.
Pastaba
Jei V paspaudžiamas, kai veikia
variklis, funkcijos "Autostop"
veikimas pristabdomas, kol
mygtukas V paspaudžiamas
pakartotinai.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija "Autostop", variklis automatiškai
užvedamas iš naujo.Elektroninė klimato
kontrolės sistema
Valdikliai: ● temperatūros;
● oro paskirstymo ( s arba K) ir
meniu pasirinkimo;
● ventiliatoriaus apsukų x.
AUTO:Automatiniam režimuiu:Oro recirkuliacijaV:Šildymas ir miglos
šalinimas

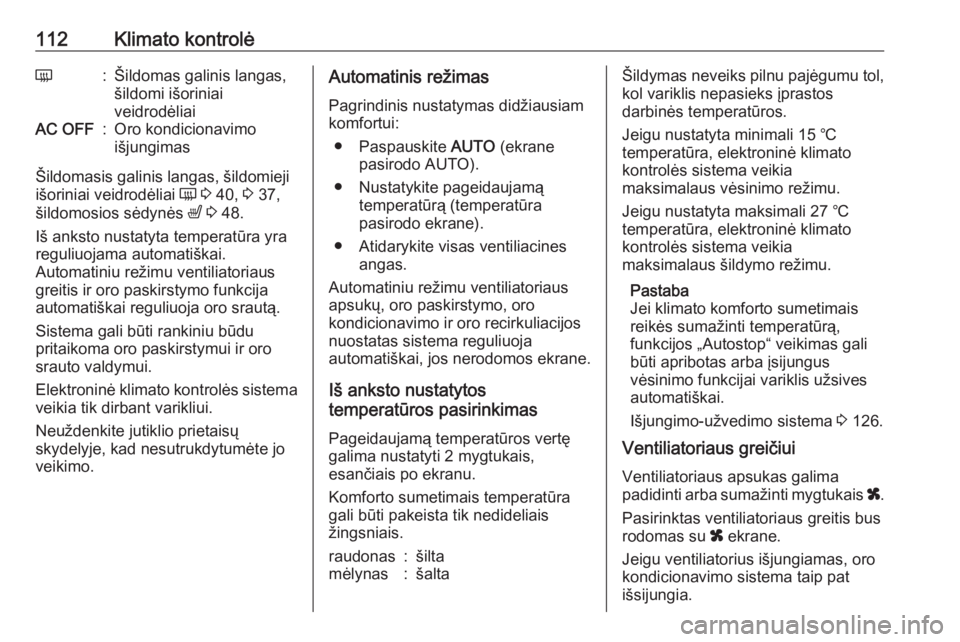

112Klimato kontrolėÜ:Šildomas galinis langas,
šildomi išoriniai
veidrodėliaiAC OFF:Oro kondicionavimo
išjungimas
Šildomasis galinis langas, šildomieji
išoriniai veidrodėliai Ü 3 40, 3 37,
šildomosios sėdynės ß 3 48.
Iš anksto nustatyta temperatūra yra
reguliuojama automatiškai.
Automatiniu režimu ventiliatoriaus
greitis ir oro paskirstymo funkcija
automatiškai reguliuoja oro srautą.
Sistema gali būti rankiniu būdu
pritaikoma oro paskirstymui ir oro
srauto valdymui.
Elektroninė klimato kontrolės sistema veikia tik dirbant varikliui.
Neuždenkite jutiklio prietaisų
skydelyje, kad nesutrukdytumėte jo
veikimo.
Automatinis režimas
Pagrindinis nustatymas didžiausiam
komfortui:
● Paspauskite AUTO (ekrane
pasirodo AUTO).
● Nustatykite pageidaujamą temperatūrą (temperatūra
pasirodo ekrane).
● Atidarykite visas ventiliacines angas.
Automatiniu režimu ventiliatoriaus
apsukų, oro paskirstymo, oro
kondicionavimo ir oro recirkuliacijos
nuostatas sistema reguliuoja
automatiškai, jos nerodomos ekrane.
Iš anksto nustatytos
temperatūros pasirinkimas
Pageidaujamą temperatūros vertę
galima nustatyti 2 mygtukais,
esančiais po ekranu.
Komforto sumetimais temperatūra
gali būti pakeista tik nedideliais
žingsniais.raudonas:šiltamėlynas:šaltaŠildymas neveiks pilnu pajėgumu tol, kol variklis nepasieks įprastos
darbinės temperatūros.
Jeigu nustatyta minimali 15 ℃
temperatūra, elektroninė klimato
kontrolės sistema veikia
maksimalaus vėsinimo režimu.
Jeigu nustatyta maksimali 27 ℃
temperatūra, elektroninė klimato
kontrolės sistema veikia
maksimalaus šildymo režimu.
Pastaba
Jei klimato komforto sumetimais
reikės sumažinti temperatūrą,
funkcijos „Autostop“ veikimas gali
būti apribotas arba įsijungus
vėsinimo funkcijai variklis užsives
automatiškai.
Išjungimo-užvedimo sistema 3 126.
Ventiliatoriaus greičiui
Ventiliatoriaus apsukas galima
padidinti arba sumažinti mygtukais x.
Pasirinktas ventiliatoriaus greitis bus rodomas su x ekrane.
Jeigu ventiliatorius išjungiamas, oro
kondicionavimo sistema taip pat
išsijungia.

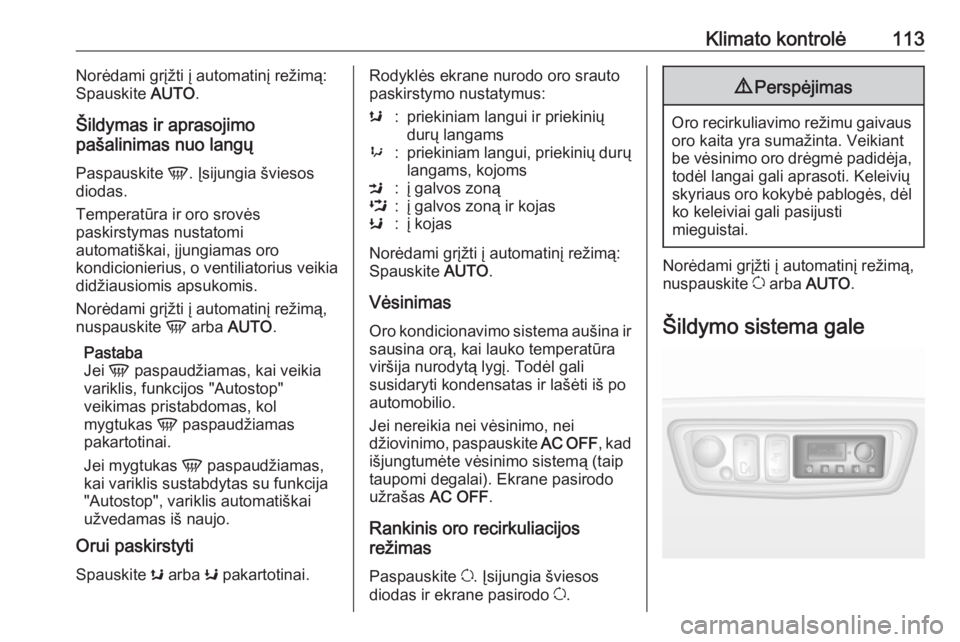

Klimato kontrolė113Norėdami grįžti į automatinį režimą:
Spauskite AUTO.
Šildymas ir aprasojimo
pašalinimas nuo langų
Paspauskite V. Įsijungia šviesos
diodas.
Temperatūra ir oro srovės
paskirstymas nustatomi
automatiškai, įjungiamas oro
kondicionierius, o ventiliatorius veikia
didžiausiomis apsukomis.
Norėdami grįžti į automatinį režimą,
nuspauskite V arba AUTO .
Pastaba
Jei V paspaudžiamas, kai veikia
variklis, funkcijos "Autostop"
veikimas pristabdomas, kol
mygtukas V paspaudžiamas
pakartotinai.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija "Autostop", variklis automatiškai
užvedamas iš naujo.
Orui paskirstyti
Spauskite s arba K pakartotinai.Rodyklės ekrane nurodo oro srauto
paskirstymo nustatymus:s:priekiniam langui ir priekinių
durų langams9:priekiniam langui, priekinių durų langams, kojomsM:į galvos zonąL:į galvos zoną ir kojasK:į kojas
Norėdami grįžti į automatinį režimą:
Spauskite AUTO.
Vėsinimas Oro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Jei nereikia nei vėsinimo, nei
džiovinimo, paspauskite AC OFF, kad
išjungtumėte vėsinimo sistemą (taip
taupomi degalai). Ekrane pasirodo užrašas AC OFF.
Rankinis oro recirkuliacijos
režimas
Paspauskite u. Įsijungia šviesos
diodas ir ekrane pasirodo u.
9
Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti. Keleivių
skyriaus oro kokybė pablogės, dėl ko keleiviai gali pasijusti
mieguistai.
Norėdami grįžti į automatinį režimą,
nuspauskite u arba AUTO .
Šildymo sistema gale

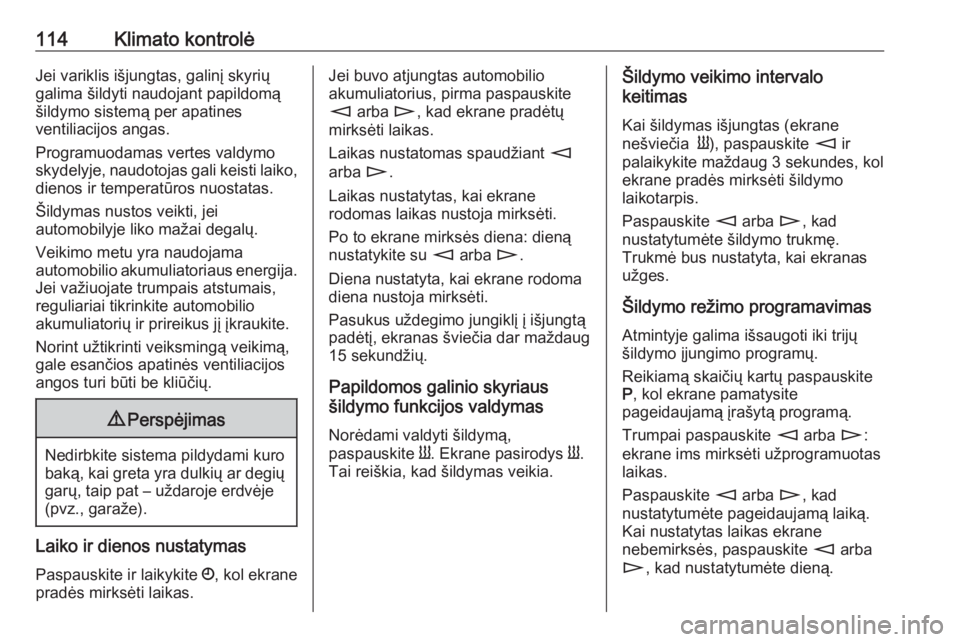

114Klimato kontrolėJei variklis išjungtas, galinį skyrių
galima šildyti naudojant papildomą
šildymo sistemą per apatines
ventiliacijos angas.
Programuodamas vertes valdymo
skydelyje, naudotojas gali keisti laiko,
dienos ir temperatūros nuostatas.
Šildymas nustos veikti, jei
automobilyje liko mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija. Jei važiuojate trumpais atstumais,
reguliariai tikrinkite automobilio
akumuliatorių ir prireikus jį įkraukite.
Norint užtikrinti veiksmingą veikimą,
gale esančios apatinės ventiliacijos
angos turi būti be kliūčių.9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Laiko ir dienos nustatymas
Paspauskite ir laikykite Ö, kol ekrane
pradės mirksėti laikas.
Jei buvo atjungtas automobilio
akumuliatorius, pirma paspauskite m arba n, kad ekrane pradėtų
mirksėti laikas.
Laikas nustatomas spaudžiant m
arba n.
Laikas nustatytas, kai ekrane
rodomas laikas nustoja mirksėti.
Po to ekrane mirksės diena: dieną
nustatykite su m arba n.
Diena nustatyta, kai ekrane rodoma
diena nustoja mirksėti.
Pasukus uždegimo jungiklį į išjungtą
padėtį, ekranas šviečia dar maždaug
15 sekundžių.
Papildomos galinio skyriaus
šildymo funkcijos valdymas
Norėdami valdyti šildymą,
paspauskite Y. Ekrane pasirodys Y.
Tai reiškia, kad šildymas veikia.Šildymo veikimo intervalo
keitimas
Kai šildymas išjungtas (ekrane
nešviečia Y), paspauskite m ir
palaikykite maždaug 3 sekundes, kol
ekrane pradės mirksėti šildymo
laikotarpis.
Paspauskite m arba n, kad
nustatytumėte šildymo trukmę.
Trukmė bus nustatyta, kai ekranas
užges.
Šildymo režimo programavimas
Atmintyje galima išsaugoti iki trijų
šildymo įjungimo programų.
Reikiamą skaičių kartų paspauskite
P , kol ekrane pamatysite
pageidaujamą įrašytą programą.
Trumpai paspauskite m arba n:
ekrane ims mirksėti užprogramuotas
laikas.
Paspauskite m arba n, kad
nustatytumėte pageidaujamą laiką.
Kai nustatytas laikas ekrane
nebemirksės, paspauskite m arba
n , kad nustatytumėte dieną.

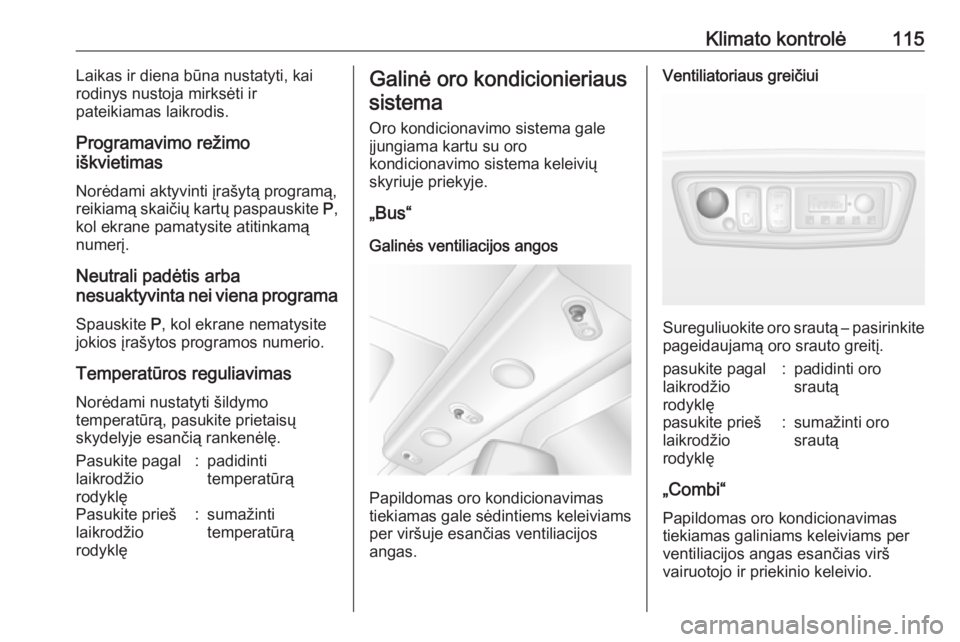

Klimato kontrolė115Laikas ir diena būna nustatyti, kai
rodinys nustoja mirksėti ir
pateikiamas laikrodis.
Programavimo režimo
iškvietimas
Norėdami aktyvinti įrašytą programą,
reikiamą skaičių kartų paspauskite P,
kol ekrane pamatysite atitinkamą
numerį.
Neutrali padėtis arba
nesuaktyvinta nei viena programa
Spauskite P, kol ekrane nematysite
jokios įrašytos programos numerio.
Temperatūros reguliavimas
Norėdami nustatyti šildymo
temperatūrą, pasukite prietaisų
skydelyje esančią rankenėlę.Pasukite pagal
laikrodžio
rodyklę:padidinti
temperatūrąPasukite prieš
laikrodžio
rodyklę:sumažinti
temperatūrąGalinė oro kondicionieriaus
sistema
Oro kondicionavimo sistema gale
įjungiama kartu su oro
kondicionavimo sistema keleivių
skyriuje priekyje.
„Bus“
Galinės ventiliacijos angos
Papildomas oro kondicionavimas
tiekiamas gale sėdintiems keleiviams per viršuje esančias ventiliacijos
angas.
Ventiliatoriaus greičiui
Sureguliuokite oro srautą – pasirinkite
pageidaujamą oro srauto greitį.
pasukite pagal
laikrodžio
rodyklę:padidinti oro
srautąpasukite prieš
laikrodžio
rodyklę:sumažinti oro
srautą
„Combi“
Papildomas oro kondicionavimas
tiekiamas galiniams keleiviams per
ventiliacijos angas esančias virš
vairuotojo ir priekinio keleivio.

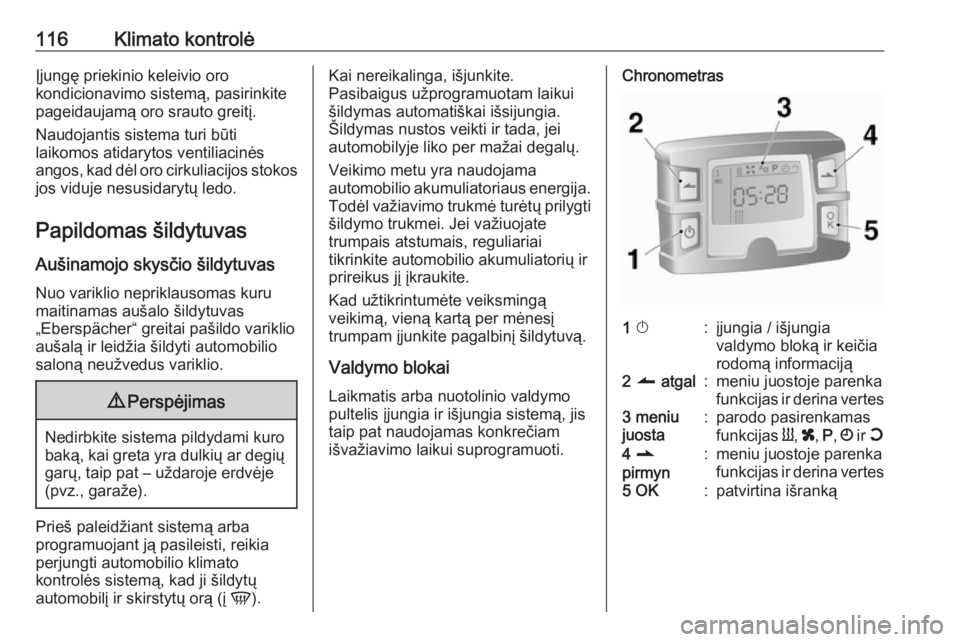

116Klimato kontrolėĮjungę priekinio keleivio oro
kondicionavimo sistemą, pasirinkite
pageidaujamą oro srauto greitį.
Naudojantis sistema turi būti
laikomos atidarytos ventiliacinės
angos, kad dėl oro cirkuliacijos stokos
jos viduje nesusidarytų ledo.
Papildomas šildytuvas Aušinamojo skysčio šildytuvasNuo variklio nepriklausomas kuru
maitinamas aušalo šildytuvas
„Eberspächer“ greitai pašildo variklio
aušalą ir leidžia šildyti automobilio
saloną neužvedus variklio.9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Prieš paleidžiant sistemą arba
programuojant ją pasileisti, reikia
perjungti automobilio klimato
kontrolės sistemą, kad ji šildytų
automobilį ir skirstytų orą (į V).
Kai nereikalinga, išjunkite.
Pasibaigus užprogramuotam laikui
šildymas automatiškai išsijungia.
Šildymas nustos veikti ir tada, jei
automobilyje liko per mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija.
Todėl važiavimo trukmė turėtų prilygti šildymo trukmei. Jei važiuojate
trumpais atstumais, reguliariai
tikrinkite automobilio akumuliatorių ir
prireikus jį įkraukite.
Kad užtikrintumėte veiksmingą
veikimą, vieną kartą per mėnesį
trumpam įjunkite pagalbinį šildytuvą.
Valdymo blokai
Laikmatis arba nuotolinio valdymo
pultelis įjungia ir išjungia sistemą, jis
taip pat naudojamas konkrečiam išvažiavimo laikui suprogramuoti.Chronometras1 X:įjungia / išjungia
valdymo bloką ir keičia rodomą informaciją2 q atgal:meniu juostoje parenka
funkcijas ir derina vertes3 meniu
juosta:parodo pasirenkamas
funkcijas Y, x , P , Ö ir Y4 r
pirmyn:meniu juostoje parenka
funkcijas ir derina vertes5 OK:patvirtina išranką

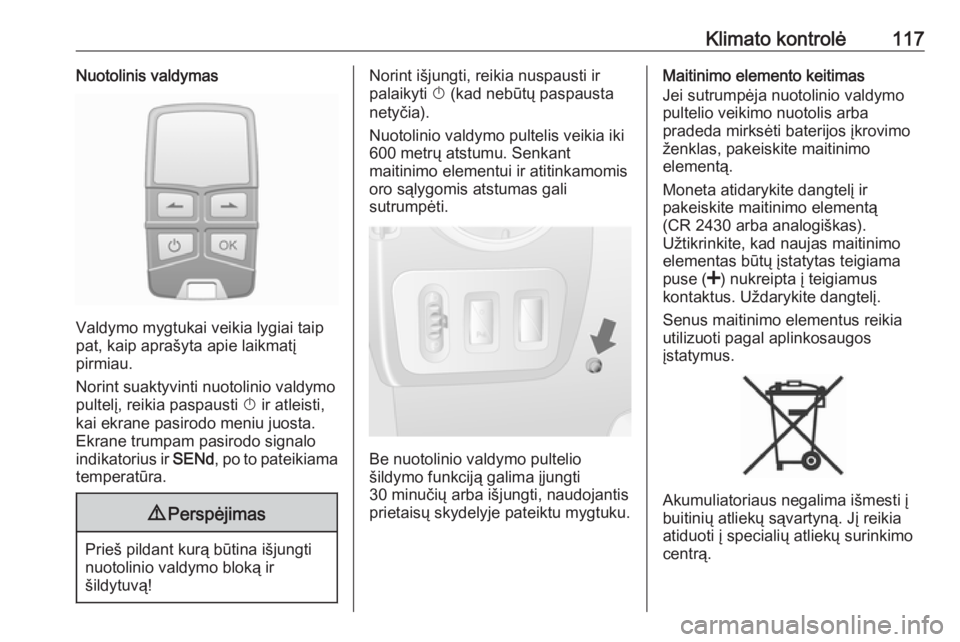

Klimato kontrolė117Nuotolinis valdymas
Valdymo mygtukai veikia lygiai taip
pat, kaip aprašyta apie laikmatį
pirmiau.
Norint suaktyvinti nuotolinio valdymo
pultelį, reikia paspausti X ir atleisti,
kai ekrane pasirodo meniu juosta.
Ekrane trumpam pasirodo signalo
indikatorius ir SENd, po to pateikiama
temperatūra.
9 Perspėjimas
Prieš pildant kurą būtina išjungti
nuotolinio valdymo bloką ir
šildytuvą!
Norint išjungti, reikia nuspausti ir
palaikyti X (kad nebūtų paspausta
netyčia).
Nuotolinio valdymo pultelis veikia iki 600 metrų atstumu. Senkant
maitinimo elementui ir atitinkamomis
oro sąlygomis atstumas gali
sutrumpėti.
Be nuotolinio valdymo pultelio
šildymo funkciją galima įjungti
30 minučių arba išjungti, naudojantis
prietaisų skydelyje pateiktu mygtuku.
Maitinimo elemento keitimas
Jei sutrumpėja nuotolinio valdymo
pultelio veikimo nuotolis arba
pradeda mirksėti baterijos įkrovimo
ženklas, pakeiskite maitinimo
elementą.
Moneta atidarykite dangtelį ir
pakeiskite maitinimo elementą
(CR 2430 arba analogiškas).
Užtikrinkite, kad naujas maitinimo
elementas būtų įstatytas teigiama
puse ( <) nukreipta į teigiamus
kontaktus. Uždarykite dangtelį.
Senus maitinimo elementus reikia
utilizuoti pagal aplinkosaugos
įstatymus.
Akumuliatoriaus negalima išmesti į
buitinių atliekų sąvartyną. Jį reikia atiduoti į specialių atliekų surinkimocentrą.

118Klimato kontrolėNuotolinio valdymo pultelio rodiniaicobA:silpnas signalas –
pakeiskite padėtįconP:nėra signalo –
prieikite arčiaubALo:senka maitinimo
elementas –
pakeiskite maitinimo
elementąErr:sistemos klaida –
kreipkitės į autoservisąAdd,
AddE:sistema veikia mokymosi
režimu
Nuotolinio pultelio mokymas
Vėl prijungus automobilio
akumuliatorių, įsijungia prietaisų
skydelio mygtuko šviesos diodas ir
sistema automatiškai sukonfigūruoja
nuotolinio valdymo pultelio meniu. Jei
šviesos diodas mirksi, paspauskite OK nuotolinio valdymo pultelyje,
pasirinkite „ Add“ arba „ AddE“ ir
patvirtinkite.
Galima sukonfigūruoti ir papildomus
nuotolinio valdymo pultelius.
Nuspauskite mygtuką, kol pradės
mirksėti šviesos diodas, įjunkite
nuotolinio valdymo pultelį, pasirinkite
Add ir patvirtinkite.
AddE išmoko tik esamą nuotolinio
valdymo pultelį ir užblokuoja visus
anksčiau sukonfigūruotus. Add
išmoko iki 4 nuotolinio valdymo
pultelių, tačiau vienu metu sistemą
galima valdyti tik vienu valdymo
pulteliu.
Veikimas
Šildymas Y
Meniu juostoje pasirinkite Y ir
patvirtinkite. Ekrane ima mirksėti iš
anksto nustatyta šildymo trukmė,
pvz., L 30. Gamyklinė nuostata – 30
minučių.
Jei norite laikinai suderinti šildymo
trukmę, pakeiskite ją su q arba r ir
patvirtinkite. Vertę galima nustatyti
intervale nuo 10 iki 120 minučių.
Energijos suvartojimo sumetimais
pasižymėkite šildymo trukmę.
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti Y ir patvirtinti.
Ventiliacija x
Meniu juostoje pasirinkite x ir
patvirtinkite.Dabar galima priimti arba pakeisti
ventiliacijos trukmę. Parodyta trukmė
yra priimama be patvirtinimo.
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti x ir patvirtinti.
Programavimas P
Vienos dienos ar savaitės laikotarpyje galima suprogramuoti iki 3 iš anksto
nustatytų išvykimo laikų.
● Meniu juostoje pasirinkite P ir
patvirtinkite.
● Pasirinkite pageidaujamą suprogramuotą atminties numerį:
1 , 2 arba 3 ir patvirtinkite.
● Pasirinkite dieną ir patvirtinkite.
● Pasirinkite valandas ir patvirtinkite.
● Pasirinkite minutes ir patvirtinkite.
● Pasirinkite Y arba x ir
patvirtinkite.
● Jei reikia, nustatykite veikimo trukmę iki išvažiavimo ir
patvirtinkite.
