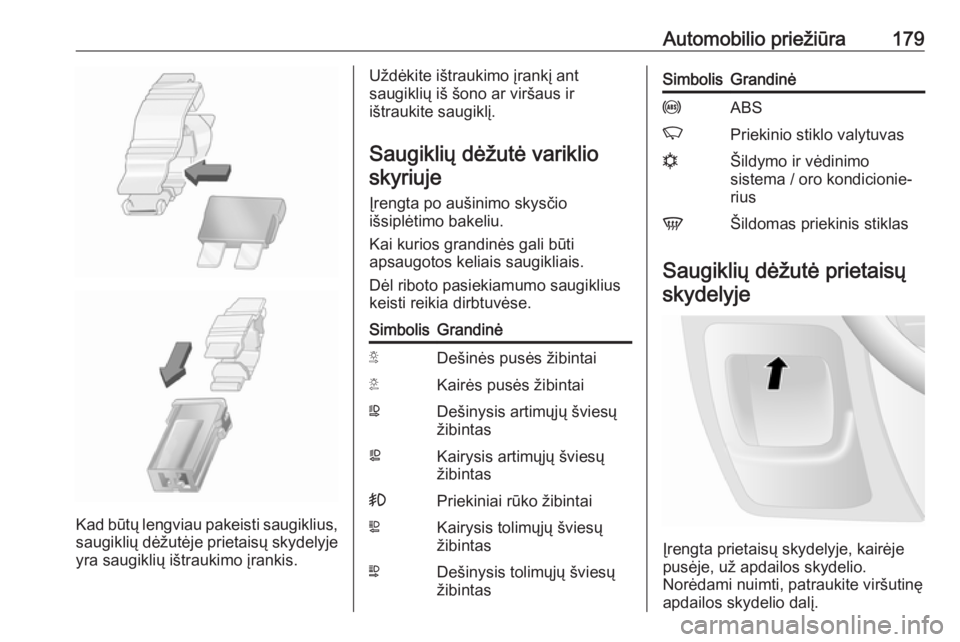

Automobilio priežiūra179
Kad būtų lengviau pakeisti saugiklius,saugiklių dėžutėje prietaisų skydelyje
yra saugiklių ištraukimo įrankis.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklioskyriuje
Įrengta po aušinimo skysčio
išsiplėtimo bakeliu.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.
Dėl riboto pasiekiamumo saugiklius
keisti reikia dirbtuvėse.SimbolisGrandinėSDešinės pusės žibintaiTKairės pusės žibintaiWDešinysis artimųjų šviesų
žibintasaKairysis artimųjų šviesų
žibintas>Priekiniai rūko žibintaiLKairysis tolimųjų šviesų
žibintasNDešinysis tolimųjų šviesų
žibintasSimbolisGrandinėuABSKPriekinio stiklo valytuvasnŠildymo ir vėdinimo
sistema / oro kondicionie‐
riusVŠildomas priekinis stiklas
Saugiklių dėžutė prietaisų
skydelyje
Įrengta prietaisų skydelyje, kairėje
pusėje, už apdailos skydelio.
Norėdami nuimti, patraukite viršutinę
apdailos skydelio dalį.

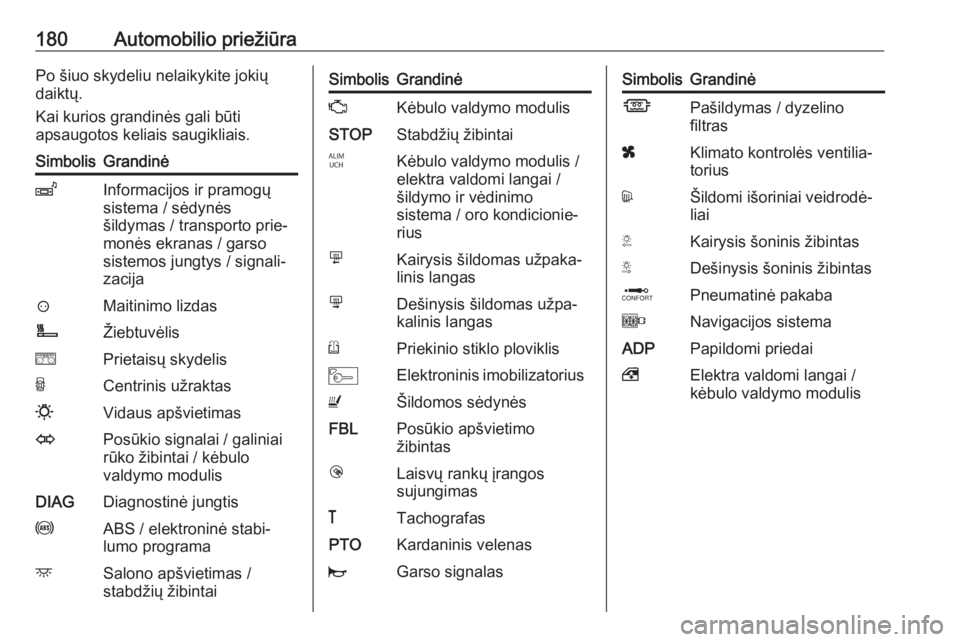

180Automobilio priežiūraPo šiuo skydeliu nelaikykite jokių
daiktų.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.SimbolisGrandinėZInformacijos ir pramogų
sistema / sėdynės
šildymas / transporto prie‐
monės ekranas / garso
sistemos jungtys / signali‐
zacija?Maitinimo lizdasÌŽiebtuvėlisePrietaisų skydelisUCentrinis užraktas0Vidaus apšvietimasOPosūkio signalai / galiniai
rūko žibintai / kėbulo
valdymo modulisDIAGDiagnostinė jungtisuABS / elektroninė stabi‐
lumo programadSalono apšvietimas /
stabdžių žibintaiSimbolisGrandinėZKėbulo valdymo modulisSTOPStabdžių žibintaiIKėbulo valdymo modulis /
elektra valdomi langai /
šildymo ir vėdinimo
sistema / oro kondicionie‐
riusmKairysis šildomas užpaka‐
linis langasnDešinysis šildomas užpa‐
kalinis langasRPriekinio stiklo ploviklisMElektroninis imobilizatoriusUŠildomos sėdynėsFBLPosūkio apšvietimo
žibintaslLaisvų rankų įrangos
sujungimas&TachografasPTOKardaninis velenasjGarso signalasSimbolisGrandinėÍPašildymas / dyzelino
filtrasxKlimato kontrolės ventilia‐
toriusdŠildomi išoriniai veidrodė‐
liaiTKairysis šoninis žibintasSDešinysis šoninis žibintasQPneumatinė pakabaONavigacijos sistemaADPPapildomi priedai,Elektra valdomi langai /
kėbulo valdymo modulis

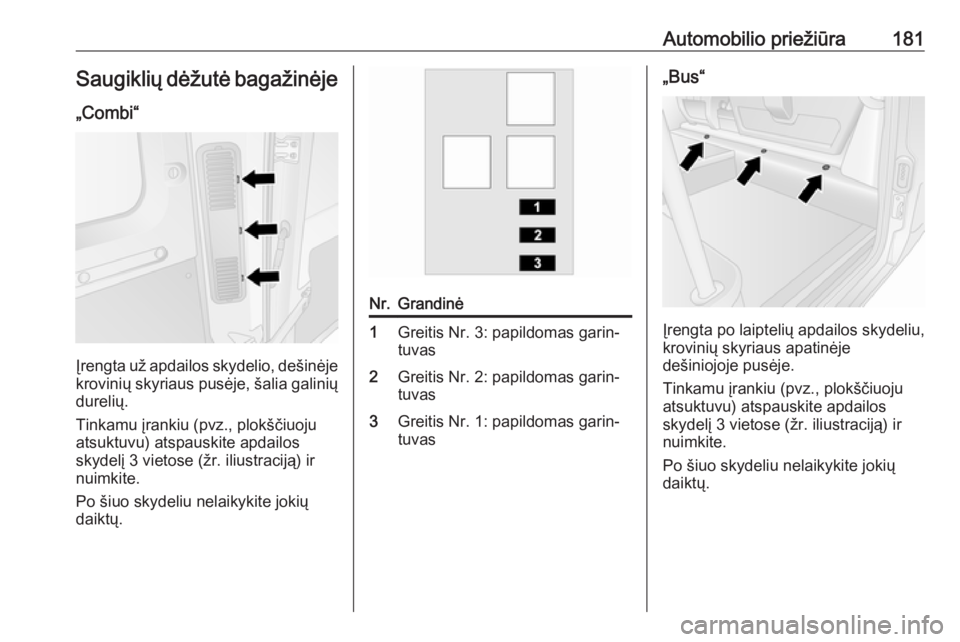

Automobilio priežiūra181Saugiklių dėžutė bagažinėje
„Combi“
Įrengta už apdailos skydelio, dešinėje krovinių skyriaus pusėje, šalia galinių
durelių.
Tinkamu įrankiu (pvz., plokščiuoju
atsuktuvu) atspauskite apdailos
skydelį 3 vietose (žr. iliustraciją) ir
nuimkite.
Po šiuo skydeliu nelaikykite jokių
daiktų.
Nr.Grandinė1Greitis Nr. 3: papildomas garin‐
tuvas2Greitis Nr. 2: papildomas garin‐
tuvas3Greitis Nr. 1: papildomas garin‐
tuvas„Bus“
Įrengta po laiptelių apdailos skydeliu,
krovinių skyriaus apatinėje
dešiniojoje pusėje.
Tinkamu įrankiu (pvz., plokščiuoju
atsuktuvu) atspauskite apdailos
skydelį 3 vietose (žr. iliustraciją) ir
nuimkite.
Po šiuo skydeliu nelaikykite jokių
daiktų.

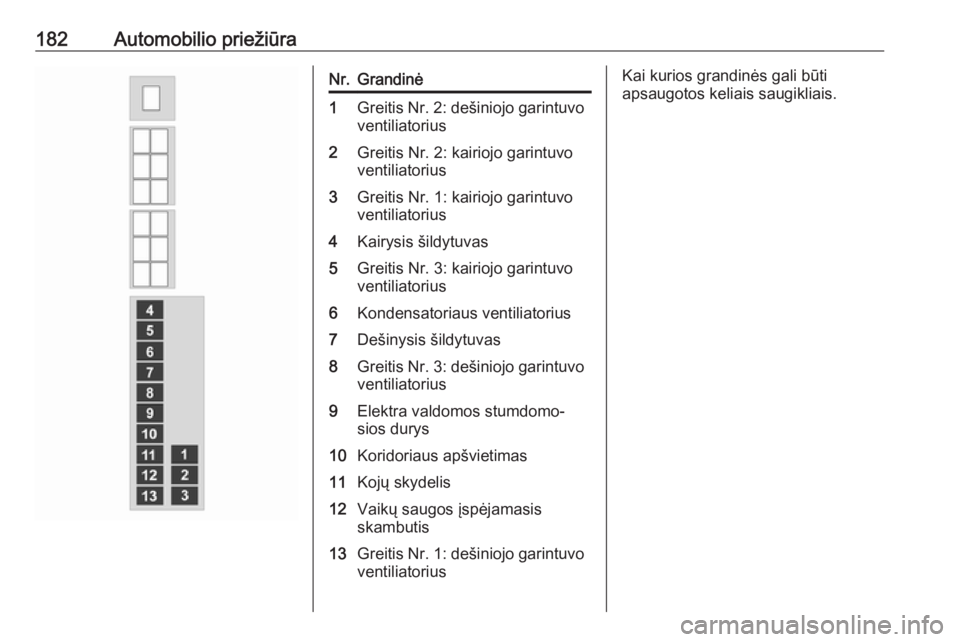

182Automobilio priežiūraNr.Grandinė1Greitis Nr. 2: dešiniojo garintuvo
ventiliatorius2Greitis Nr. 2: kairiojo garintuvo
ventiliatorius3Greitis Nr. 1: kairiojo garintuvo
ventiliatorius4Kairysis šildytuvas5Greitis Nr. 3: kairiojo garintuvo
ventiliatorius6Kondensatoriaus ventiliatorius7Dešinysis šildytuvas8Greitis Nr. 3: dešiniojo garintuvo ventiliatorius9Elektra valdomos stumdomo‐
sios durys10Koridoriaus apšvietimas11Kojų skydelis12Vaikų saugos įspėjamasis
skambutis13Greitis Nr. 1: dešiniojo garintuvo
ventiliatoriusKai kurios grandinės gali būti
apsaugotos keliais saugikliais.

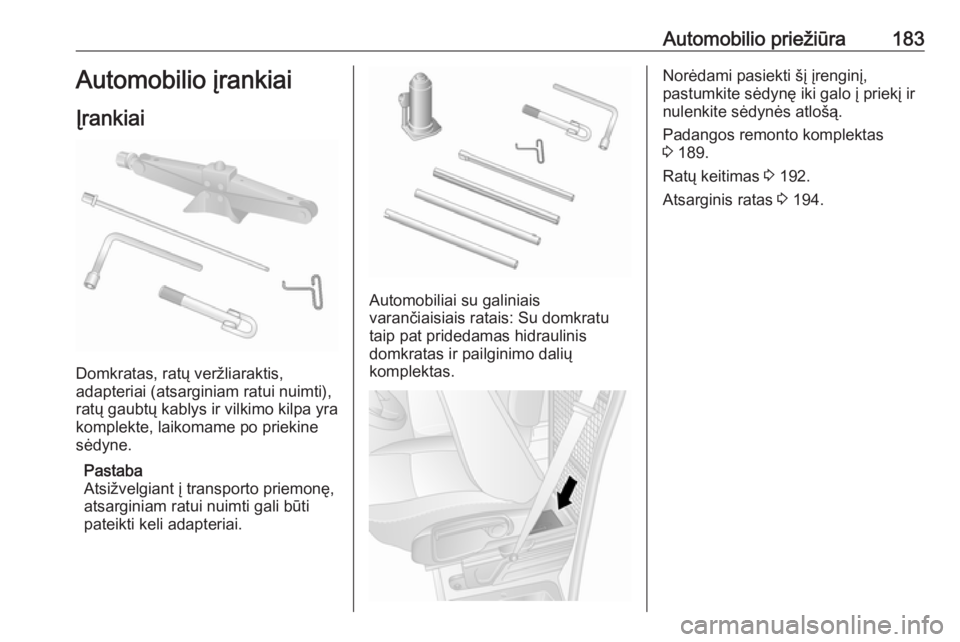

Automobilio priežiūra183Automobilio įrankiai
Įrankiai
Domkratas, ratų veržliaraktis,
adapteriai (atsarginiam ratui nuimti),
ratų gaubtų kablys ir vilkimo kilpa yra
komplekte, laikomame po priekine sėdyne.
Pastaba
Atsižvelgiant į transporto priemonę,
atsarginiam ratui nuimti gali būti pateikti keli adapteriai.
Automobiliai su galiniais
varančiaisiais ratais: Su domkratu
taip pat pridedamas hidraulinis
domkratas ir pailginimo dalių
komplektas.
Norėdami pasiekti šį įrenginį,
pastumkite sėdynę iki galo į priekį ir
nulenkite sėdynės atlošą.
Padangos remonto komplektas
3 189.
Ratų keitimas 3 192.
Atsarginis ratas 3 194.

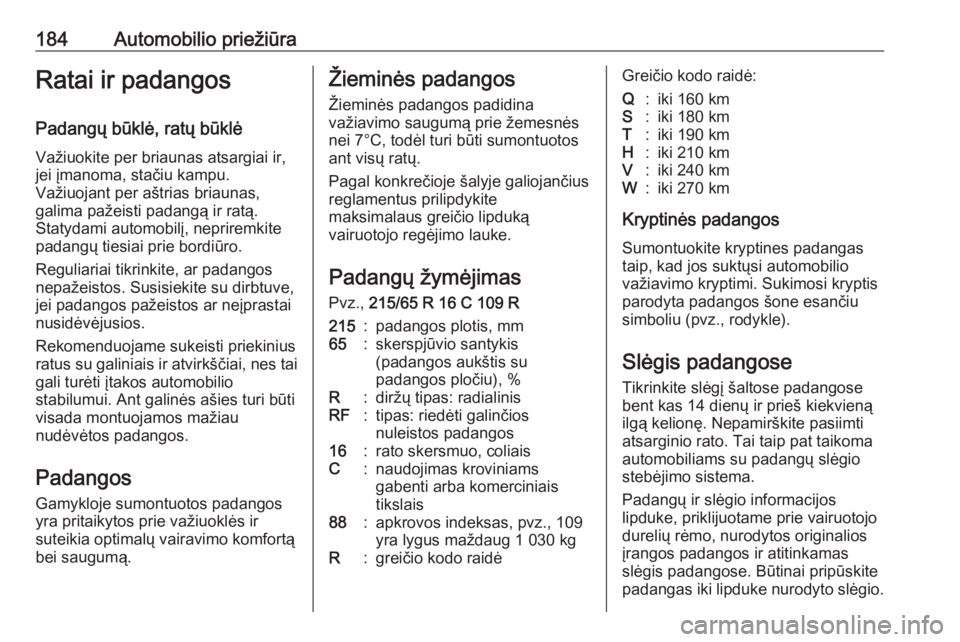

184Automobilio priežiūraRatai ir padangos
Padangų būklė, ratų būklė
Važiuokite per briaunas atsargiai ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas,
galima pažeisti padangą ir ratą.
Statydami automobilį, nepriremkite padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Rekomenduojame sukeisti priekinius
ratus su galiniais ir atvirkščiai, nes tai
gali turėti įtakos automobilio
stabilumui. Ant galinės ašies turi būti
visada montuojamos mažiau
nudėvėtos padangos.
Padangos
Gamykloje sumontuotos padangos
yra pritaikytos prie važiuoklės ir
suteikia optimalų vairavimo komfortą
bei saugumą.Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės nei 7°C, todėl turi būti sumontuotos
ant visų ratų.
Pagal konkrečioje šalyje galiojančius reglamentus prilipdykite
maksimalaus greičio lipduką
vairuotojo regėjimo lauke.
Padangų žymėjimas
Pvz., 215/65 R 16 C 109 R215:padangos plotis, mm65:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliaisC:naudojimas kroviniams
gabenti arba komerciniais
tikslais88:apkrovos indeksas, pvz., 109
yra lygus maždaug 1 030 kgR:greičio kodo raidėGreičio kodo raidė:Q:iki 160 kmS:iki 180 kmT:iki 190 kmH:iki 210 kmV:iki 240 kmW:iki 270 km
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgis padangose
Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieš kiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su padangų slėgio
stebėjimo sistema.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie vairuotojo
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose. Būtinai pripūskite
padangas iki lipduke nurodyto slėgio.

Automobilio priežiūra185Padangų slėgis 3 229.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms, ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
Dėl netinkamo padangos slėgio gali
sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 211.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 229.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEBatitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio
padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Galinių ratų pavara su dvigubais
galiniais ratais
Kai pripučiama išorinė padanga,
pūtimo vamzdelis turi eiti tarp dviejų
ratų.
Slėgio padangose
stebėjimo sistema
Slėgio padangose stebėjimo sistema
(TPMS) naudoja radijo ryšio ir jutiklių
technologiją, kuria tikrina slėgio
padangose lygį.
Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
TPMS jutikliai stebi oro slėgį
padangose ir siunčia šiuos rodiklius į
automobilyje įrengtą imtuvą.
Oro slėgio padangose lentelė 3 229.
Ekrane pateikiami slėgio
padangose rodikliai
Dabartinis slėgis padangose gali būti
pateiktas vairuotojo informacijos
centre (DIC) 3 96.

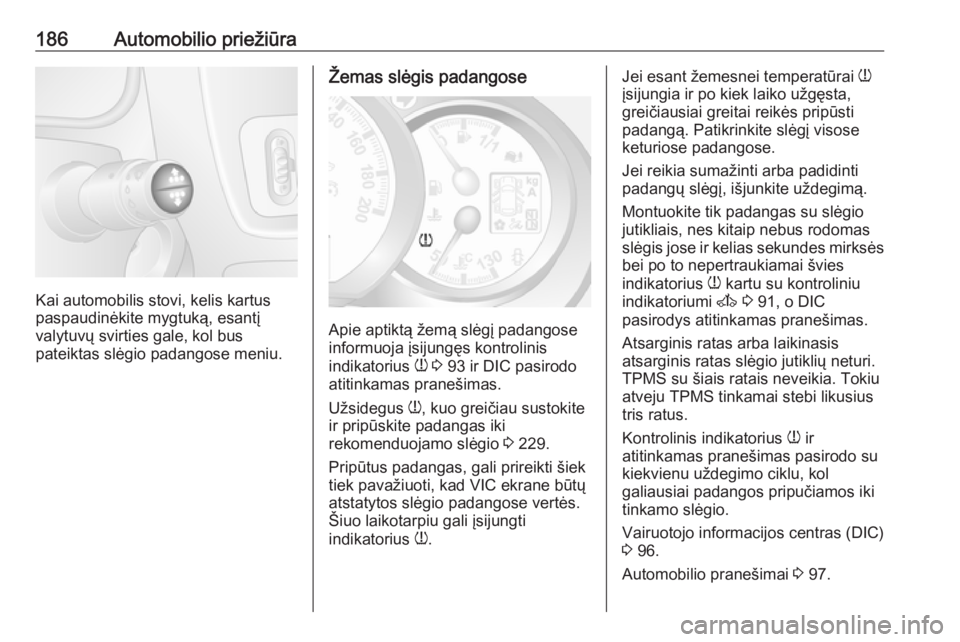

186Automobilio priežiūra
Kai automobilis stovi, kelis kartus
paspaudinėkite mygtuką, esantį
valytuvų svirties gale, kol bus
pateiktas slėgio padangose meniu.
Žemas slėgis padangose
Apie aptiktą žemą slėgį padangose
informuoja įsijungęs kontrolinis
indikatorius w 3 93 ir DIC pasirodo
atitinkamas pranešimas.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 229.
Pripūtus padangas, gali prireikti šiek
tiek pavažiuoti, kad VIC ekrane būtų
atstatytos slėgio padangose vertės.
Šiuo laikotarpiu gali įsijungti
indikatorius w.
Jei esant žemesnei temperatūrai
w
įsijungia ir po kiek laiko užgęsta,
greičiausiai greitai reikės pripūsti
padangą. Patikrinkite slėgį visose
keturiose padangose.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik padangas su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis jose ir kelias sekundes mirksės
bei po to nepertraukiamai švies
indikatorius w kartu su kontroliniu
indikatoriumi A 3 91, o DIC
pasirodys atitinkamas pranešimas.
Atsarginis ratas arba laikinasis
atsarginis ratas slėgio jutiklių neturi.
TPMS su šiais ratais neveikia. Tokiu
atveju TPMS tinkamai stebi likusius
tris ratus.
Kontrolinis indikatorius w ir
atitinkamas pranešimas pasirodo su kiekvienu uždegimo ciklu, kol
galiausiai padangos pripučiamos iki
tinkamo slėgio.
Vairuotojo informacijos centras (DIC)
3 96.
Automobilio pranešimai 3 97.

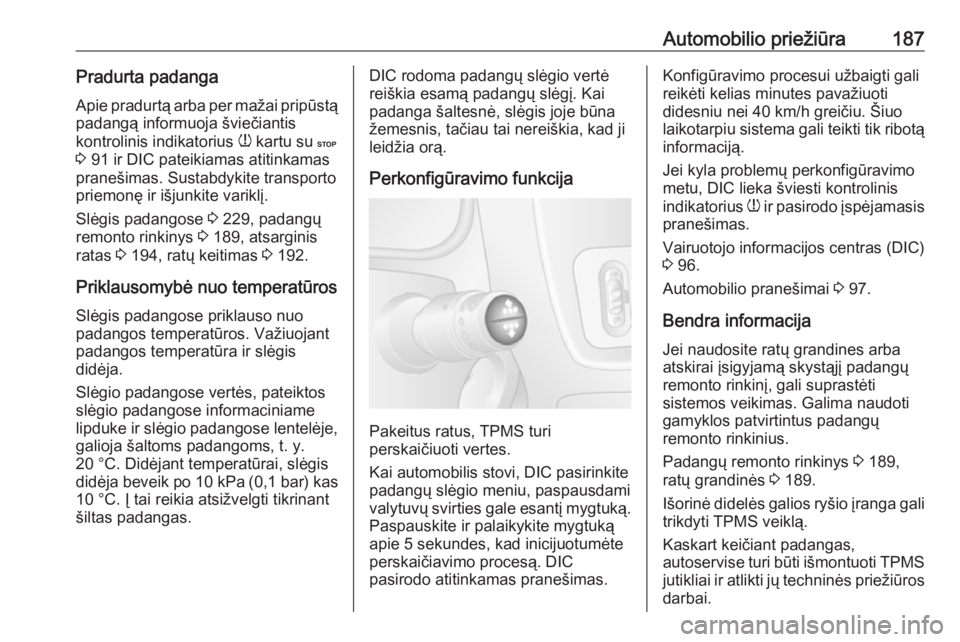

Automobilio priežiūra187Pradurta padangaApie pradurtą arba per mažai pripūstą
padangą informuoja šviečiantis
kontrolinis indikatorius w kartu su C
3 91 ir DIC pateikiamas atitinkamas
pranešimas. Sustabdykite transporto
priemonę ir išjunkite variklį.
Slėgis padangose 3 229, padangų
remonto rinkinys 3 189, atsarginis
ratas 3 194, ratų keitimas 3 192.
Priklausomybė nuo temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant padangos temperatūra ir slėgis
didėja.
Slėgio padangose vertės, pateiktos
slėgio padangose informaciniame
lipduke ir slėgio padangose lentelėje, galioja šaltoms padangoms, t. y.
20 °C. Didėjant temperatūrai, slėgis
didėja beveik po 10 kPa (0,1 bar) kas
10 °C. Į tai reikia atsižvelgti tikrinant
šiltas padangas.DIC rodoma padangų slėgio vertė reiškia esamą padangų slėgį. Kai padanga šaltesnė, slėgis joje būna
žemesnis, tačiau tai nereiškia, kad ji
leidžia orą.
Perkonfigūravimo funkcija
Pakeitus ratus, TPMS turi
perskaičiuoti vertes.
Kai automobilis stovi, DIC pasirinkite
padangų slėgio meniu, paspausdami
valytuvų svirties gale esantį mygtuką.
Paspauskite ir palaikykite mygtuką
apie 5 sekundes, kad inicijuotumėte
perskaičiavimo procesą. DIC
pasirodo atitinkamas pranešimas.
Konfigūravimo procesui užbaigti gali
reikėti kelias minutes pavažiuoti
didesniu nei 40 km/h greičiu. Šiuo
laikotarpiu sistema gali teikti tik ribotą informaciją.
Jei kyla problemų perkonfigūravimo
metu, DIC lieka šviesti kontrolinis
indikatorius w ir pasirodo įspėjamasis
pranešimas.
Vairuotojo informacijos centras (DIC)
3 96.
Automobilio pranešimai 3 97.
Bendra informacija Jei naudosite ratų grandines arba
atskirai įsigyjamą skystąjį padangų
remonto rinkinį, gali suprastėti
sistemos veikimas. Galima naudoti gamyklos patvirtintus padangų
remonto rinkinius.
Padangų remonto rinkinys 3 189,
ratų grandinės 3 189.
Išorinė didelės galios ryšio įranga gali
trikdyti TPMS veiklą.
Kaskart keičiant padangas,
autoservise turi būti išmontuoti TPMS
jutikliai ir atlikti jų techninės priežiūros darbai.

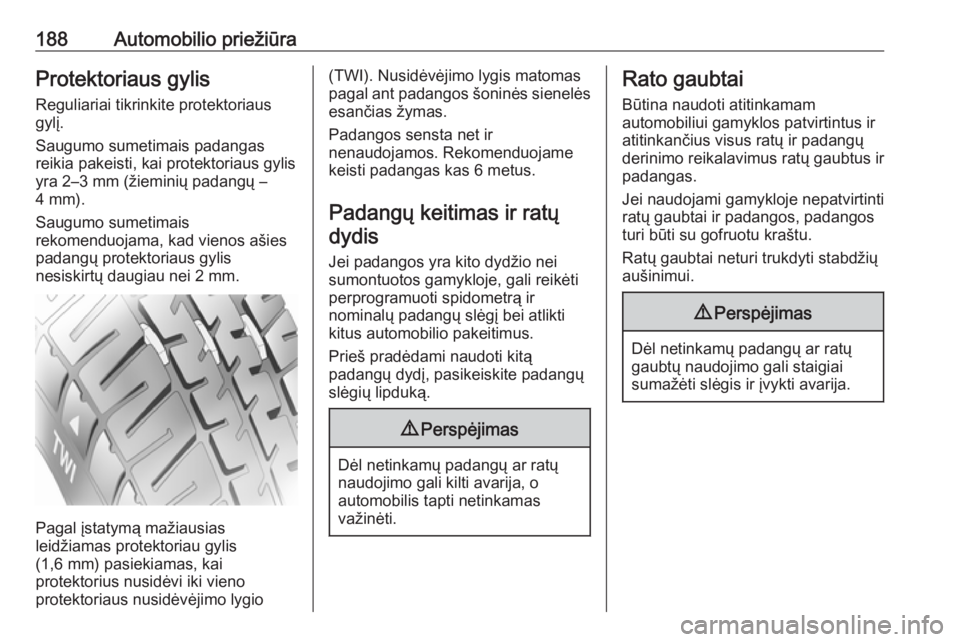

188Automobilio priežiūraProtektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
Pagal įstatymą mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
protektoriaus nusidėvėjimo lygio
(TWI). Nusidėvėjimo lygis matomas
pagal ant padangos šoninės sienelės
esančias žymas.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratųdydis
Jei padangos yra kito dydžio nei sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Rato gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
