OPEL MOVANO_B 2017.5 Instruksjonsbok

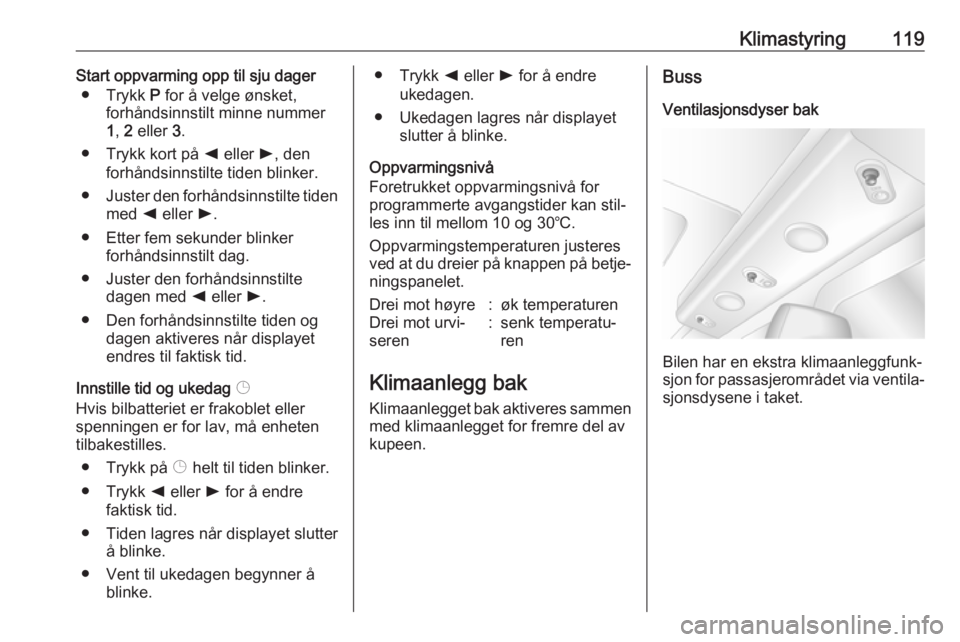

Klimastyring119Start oppvarming opp til sju dager● Trykk P for å velge ønsket,
forhåndsinnstilt minne nummer
1 , 2 eller 3.
● Trykk kort på k eller l, den
forhåndsinnstilte tiden blinker.
● Juster den forhåndsinnstilte tiden
med k eller l.
● Etter fem sekunder blinker forhåndsinnstilt dag.
● Juster den forhåndsinnstilte dagen med k eller l.
● Den forhåndsinnstilte tiden og dagen aktiveres når displayet
endres til faktisk tid.
Innstille tid og ukedag Þ
Hvis bilbatteriet er frakoblet eller
spenningen er for lav, må enheten
tilbakestilles.
● Trykk på Þ helt til tiden blinker.
● Trykk k eller l for å endre
faktisk tid.
● Tiden lagres når displayet slutter å blinke.
● Vent til ukedagen begynner å blinke.● Trykk k eller l for å endre
ukedagen.
● Ukedagen lagres når displayet slutter å blinke.
Oppvarmingsnivå
Foretrukket oppvarmingsnivå for programmerte avgangstider kan stil‐
les inn til mellom 10 og 30℃.
Oppvarmingstemperaturen justeres
ved at du dreier på knappen på betje‐
ningspanelet.Drei mot høyre:øk temperaturenDrei mot urvi‐
seren:senk temperatu‐
ren
Klimaanlegg bak
Klimaanlegget bak aktiveres sammen
med klimaanlegget for fremre del av
kupeen.
Buss
Ventilasjonsdyser bak
Bilen har en ekstra klimaanleggfunk‐
sjon for passasjerområdet via ventila‐
sjonsdysene i taket.

120KlimastyringViftehastighet
Juster lufthastigheten etter ønske.
drei mot høyre:økt luftstrømdrei mot urvi‐
seren:redusert luftstrøm
Les dette
Klimaanlegg bak kan ikke slås på
under autostopp.
Stopp/start-system 3 133.
Combi
Bilen har en ekstra klimaanleggfunk‐
sjon for passasjerområdet bak via ventilasjonsdysene over førerplassen
og passasjerplassen foran.
Juster luftstrømmen til ønsket hastig‐
het når klimaanlegget for passasjer‐
plassen foran er på.
Sørg for at luftventilene er åpne når det er i bruk, for å hindre at det dannes is i systemet på grunn av manglende
luftbevegelse.
Ekstra varmeelement
Kjølevæskevarmer
Det motoravhengige, drivstoffdrevne
varmeelementet for kjølevæske gir
rask oppvarming av motorens kjøle‐
væske for å muliggjøre oppvarming
av kupéen uten at motoren går.
Les dette
Avhengig av versjonen kan en
tilleggsvarmer for kjølevæsken bli
slått av automatisk for å øke oppvar‐ mingen når tenningen er på og utet‐emperaturen er lavere enn 5 ℃.9 Advarsel
Ikke bruk systemet under fylling av
drivstoff, i nærheten av støv eller
brennbar damp eller i innelukkede rom (f.eks. en garasje).
Før du starter eller programmerer
systemet for start, slår du klimakon‐
trollsystemet til oppvarming, luftforde‐
lingen til V og slår på viften.
Slå av når ikke nødvendig. Oppvar‐ mingen stopper automatisk etter
programmert innkoblingstid. Den
stopper også hvis drivstoffnivået i
bilen blir for lavt.
Under drift brukes strøm fra bilens
batteri. Kjøretiden bør derfor være
minst like lang som oppvarmingsti‐
den. På korte reiser bør du kontrollere
bilbatteriet regelmessig og lade opp
igjen om nødvendig.
For å sikre god effekt bør du aktivere
det ekstra varmeelementet omtrent
én gang i måneden.

Klimastyring121KontrollenheterTidsuret på fjernkontrollenheten slår
systemet på og av og brukes til å
programmere spesifikke avgangsti‐
der.
Tidsur (type A)1 Display:Viser forhåndsinnstillin‐
ger, faktisk tid eller
forhåndsinnstilt tid,
temperatur, Y, Ö og x2 l:Justerer verdier opp3 7:Langt trykk: slå på
varmeren, kort trykk: slå
på displayet eller bekreft
valg4 k:Justerer verdier ned5 d:Langt trykk: Slå av
varmeren. Kort trykk: Slå på displayet eller gå ut av
menyen
Fjernkontroll (type A)
1 Display:Viser forhåndsinnstillin‐
ger, faktisk tid eller
forhåndsinnstilt tid, Z,
Ü , Y , Ö og x2 7:Langt trykk: slå på varmeren,
kort trykk: slå på displayet
eller bekreft valg3 l:Justerer verdier opp4 d:Langt trykk: Slå av varmeren.
Kort trykk: Slå på displayet
eller gå ut av menyen5 k:Justerer verdier ned
Hvis det ikke trykkes noen knapper i
løpet av ti sekunder, slås displayet av
automatisk.
Feil i fjernkontroll (type A) vises
INIT:automatisk deteksjon -
vent inntil automatisk
deteksjon er avsluttetNO
SIGNAL:ikke noe signal - kontrol‐ ler sikring for varmeap‐
paratZ:dårlig signal -
flytt nærmereÜ:lite batteri igjen -
skift batteriY:feil i varmeapparat - ta
kontakt med verkstedAdd,
AddE:systemet er i læremodus

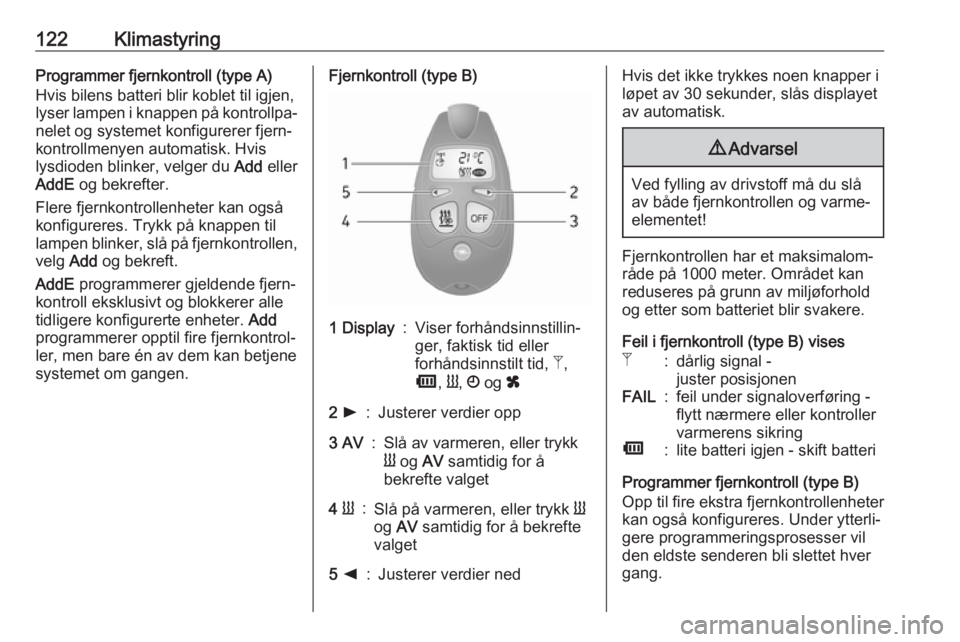

122KlimastyringProgrammer fjernkontroll (type A)
Hvis bilens batteri blir koblet til igjen, lyser lampen i knappen på kontrollpa‐ nelet og systemet konfigurerer fjern‐
kontrollmenyen automatisk. Hvis
lysdioden blinker, velger du Add eller
AddE og bekrefter.
Flere fjernkontrollenheter kan også
konfigureres. Trykk på knappen til
lampen blinker, slå på fjernkontrollen,
velg Add og bekreft.
AddE programmerer gjeldende fjern‐
kontroll eksklusivt og blokkerer alle
tidligere konfigurerte enheter. Add
programmerer opptil fire fjernkontrol‐
ler, men bare én av dem kan betjene
systemet om gangen.Fjernkontroll (type B)1 Display:Viser forhåndsinnstillin‐
ger, faktisk tid eller
forhåndsinnstilt tid, Z,
Ü , Y , Ö og x2 l:Justerer verdier opp3 AV:Slå av varmeren, eller trykk
Y og AV samtidig for å
bekrefte valget4 Y:Slå på varmeren, eller trykk Y
og AV samtidig for å bekrefte
valget5 k:Justerer verdier nedHvis det ikke trykkes noen knapper i
løpet av 30 sekunder, slås displayet
av automatisk.9 Advarsel
Ved fylling av drivstoff må du slå
av både fjernkontrollen og varme‐
elementet!
Fjernkontrollen har et maksimalom‐
råde på 1000 meter. Området kan
reduseres på grunn av miljøforhold og etter som batteriet blir svakere.
Feil i fjernkontroll (type B) vises
Z:dårlig signal -
juster posisjonenFAIL:feil under signaloverføring -
flytt nærmere eller kontroller
varmerens sikringÜ:lite batteri igjen - skift batteri
Programmer fjernkontroll (type B)
Opp til fire ekstra fjernkontrollenheter kan også konfigureres. Under ytterli‐
gere programmeringsprosesser vil
den eldste senderen bli slettet hver
gang.

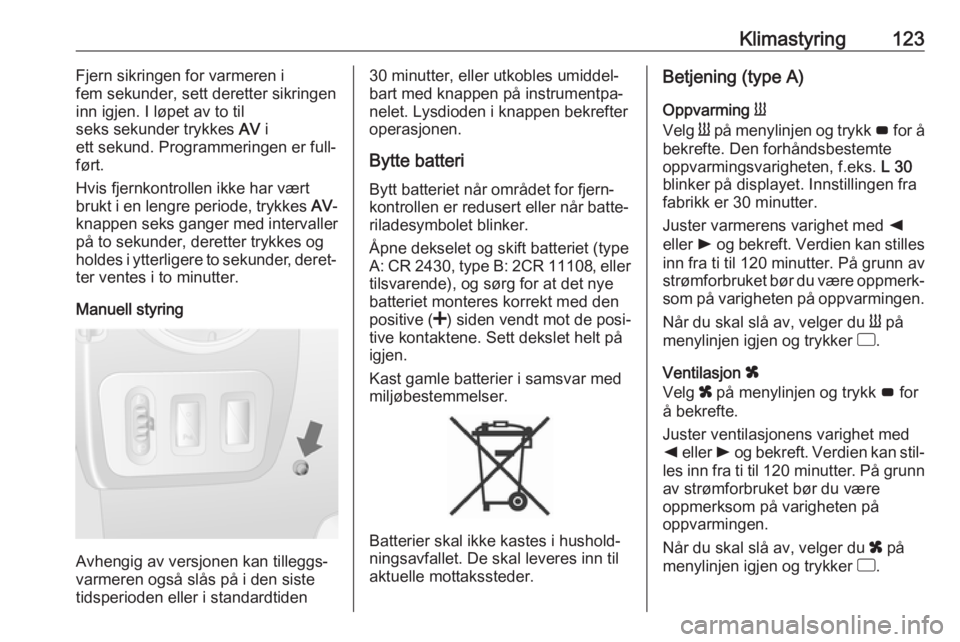

Klimastyring123Fjern sikringen for varmeren i
fem sekunder, sett deretter sikringen
inn igjen. I løpet av to til
seks sekunder trykkes AV i
ett sekund. Programmeringen er full‐ ført.
Hvis fjernkontrollen ikke har vært brukt i en lengre periode, trykkes AV-
knappen seks ganger med intervaller
på to sekunder, deretter trykkes og
holdes i ytterligere to sekunder, deret‐ ter ventes i to minutter.
Manuell styring
Avhengig av versjonen kan tilleggs‐
varmeren også slås på i den siste
tidsperioden eller i standardtiden
30 minutter, eller utkobles umiddel‐
bart med knappen på instrumentpa‐
nelet. Lysdioden i knappen bekrefter
operasjonen.
Bytte batteri
Bytt batteriet når området for fjern‐
kontrollen er redusert eller når batte‐
riladesymbolet blinker.
Åpne dekselet og skift batteriet (type
A: CR 2430, type B: 2CR 11108, eller
tilsvarende), og sørg for at det nye
batteriet monteres korrekt med den
positive ( <) siden vendt mot de posi‐
tive kontaktene. Sett dekslet helt på
igjen.
Kast gamle batterier i samsvar med
miljøbestemmelser.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Betjening (type A)
Oppvarming Y
Velg Y på menylinjen og trykk G for å
bekrefte. Den forhåndsbestemte
oppvarmingsvarigheten, f.eks. L 30
blinker på displayet. Innstillingen fra
fabrikk er 30 minutter.
Juster varmerens varighet med k
eller l og bekreft. Verdien kan stilles
inn fra ti til 120 minutter. På grunn av
strømforbruket bør du være oppmerk‐ som på varigheten på oppvarmingen.
Når du skal slå av, velger du Y på
menylinjen igjen og trykker d.
Ventilasjon x
Velg x på menylinjen og trykk G for
å bekrefte.
Juster ventilasjonens varighet med
k eller l og bekreft. Verdien kan stil‐
les inn fra ti til 120 minutter. På grunn
av strømforbruket bør du være
oppmerksom på varigheten på
oppvarmingen.
Når du skal slå av, velger du x på
menylinjen igjen og trykker d.

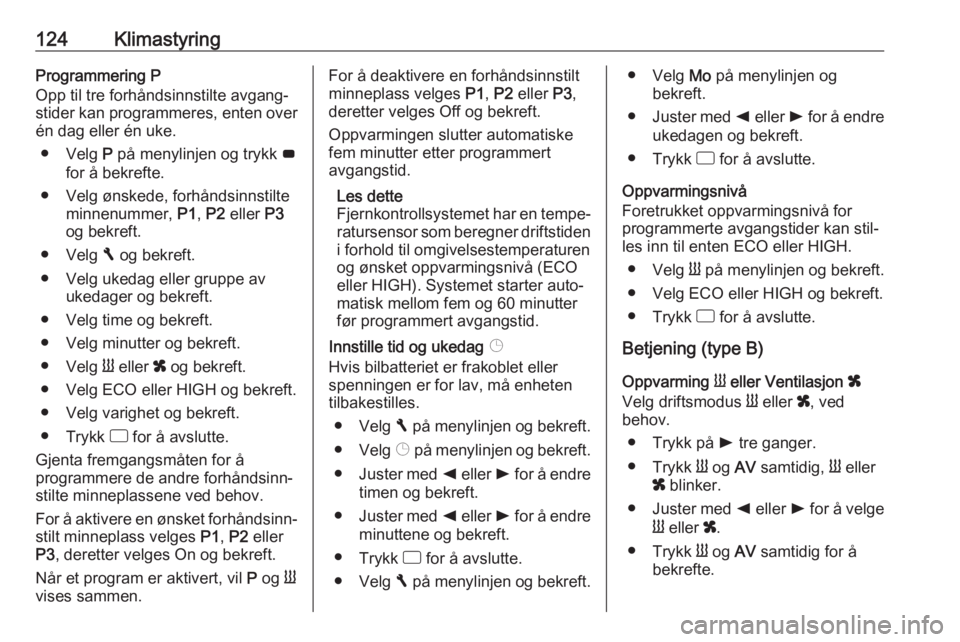

124KlimastyringProgrammering P
Opp til tre forhåndsinnstilte avgang‐ stider kan programmeres, enten over én dag eller én uke.
● Velg P på menylinjen og trykk G
for å bekrefte.
● Velg ønskede, forhåndsinnstilte minnenummer, P1, P2 eller P3
og bekreft.
● Velg F og bekreft.
● Velg ukedag eller gruppe av ukedager og bekreft.
● Velg time og bekreft.
● Velg minutter og bekreft.
● Velg Y eller x og bekreft.
● Velg ECO eller HIGH og bekreft.
● Velg varighet og bekreft.
● Trykk d for å avslutte.
Gjenta fremgangsmåten for å programmere de andre forhåndsinn‐
stilte minneplassene ved behov.
For å aktivere en ønsket forhåndsinn‐
stilt minneplass velges P1, P2 eller
P3 , deretter velges On og bekreft.
Når et program er aktivert, vil P og Y
vises sammen.For å deaktivere en forhåndsinnstilt
minneplass velges P1, P2 eller P3,
deretter velges Off og bekreft.
Oppvarmingen slutter automatiske
fem minutter etter programmert
avgangstid.
Les dette
Fjernkontrollsystemet har en tempe‐
ratursensor som beregner driftstiden i forhold til omgivelsestemperaturen
og ønsket oppvarmingsnivå (ECO eller HIGH). Systemet starter auto‐
matisk mellom fem og 60 minutter
før programmert avgangstid.
Innstille tid og ukedag Þ
Hvis bilbatteriet er frakoblet eller spenningen er for lav, må enheten
tilbakestilles.
● Velg F på menylinjen og bekreft.
● Velg Þ på menylinjen og bekreft.
● Juster med k eller l for å endre
timen og bekreft.
● Juster med k eller l for å endre
minuttene og bekreft.
● Trykk d for å avslutte.
● Velg F på menylinjen og bekreft.● Velg Mo på menylinjen og
bekreft.
● Juster med k eller l for å endre
ukedagen og bekreft.
● Trykk d for å avslutte.
Oppvarmingsnivå
Foretrukket oppvarmingsnivå for
programmerte avgangstider kan stil‐
les inn til enten ECO eller HIGH.
● Velg Y på menylinjen og bekreft.
● Velg ECO eller HIGH og bekreft. ● Trykk d for å avslutte.
Betjening (type B)
Oppvarming Y eller Ventilasjon x
Velg driftsmodus Y eller x, ved
behov.
● Trykk på l tre ganger.
● Trykk Y og AV samtidig, Y eller
x blinker.
● Juster med k eller l for å velge
Y eller x.
● Trykk Y og AV samtidig for å
bekrefte.

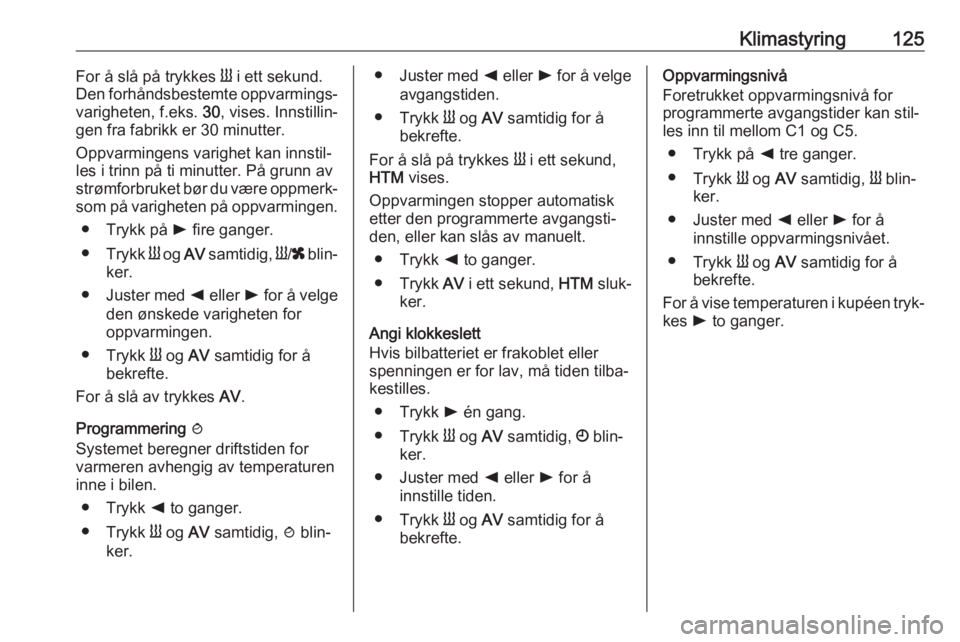

Klimastyring125For å slå på trykkes Y i ett sekund.
Den forhåndsbestemte oppvarmings‐
varigheten, f.eks. 30, vises. Innstillin‐
gen fra fabrikk er 30 minutter.
Oppvarmingens varighet kan innstil‐
les i trinn på ti minutter. På grunn av
strømforbruket bør du være oppmerk‐
som på varigheten på oppvarmingen.
● Trykk på l fire ganger.
● Trykk Y og AV samtidig, Y/x blin‐
ker.
● Juster med k eller l for å velge
den ønskede varigheten for
oppvarmingen.
● Trykk Y og AV samtidig for å
bekrefte.
For å slå av trykkes AV.
Programmering y
Systemet beregner driftstiden for
varmeren avhengig av temperaturen
inne i bilen.
● Trykk k to ganger.
● Trykk Y og AV samtidig, y blin‐
ker.● Juster med k eller l for å velge
avgangstiden.
● Trykk Y og AV samtidig for å
bekrefte.
For å slå på trykkes Y i ett sekund,
HTM vises.
Oppvarmingen stopper automatisk
etter den programmerte avgangsti‐
den, eller kan slås av manuelt.
● Trykk k to ganger.
● Trykk AV i ett sekund, HTM sluk‐
ker.
Angi klokkeslett
Hvis bilbatteriet er frakoblet eller
spenningen er for lav, må tiden tilba‐
kestilles.
● Trykk l én gang.
● Trykk Y og AV samtidig, Ö blin‐
ker.
● Juster med k eller l for å
innstille tiden.
● Trykk Y og AV samtidig for å
bekrefte.Oppvarmingsnivå
Foretrukket oppvarmingsnivå for
programmerte avgangstider kan stil‐
les inn til mellom C1 og C5.
● Trykk på k tre ganger.
● Trykk Y og AV samtidig, Y blin‐
ker.
● Juster med k eller l for å
innstille oppvarmingsnivået.
● Trykk Y og AV samtidig for å
bekrefte.
For å vise temperaturen i kupéen tryk‐
kes l to ganger.

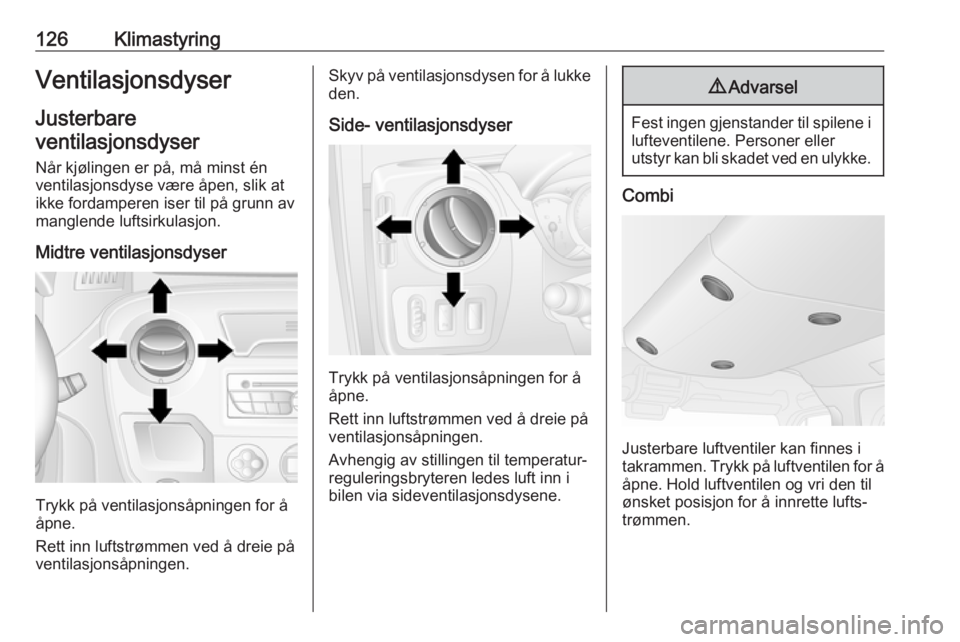

126KlimastyringVentilasjonsdyserJusterbare
ventilasjonsdyser
Når kjølingen er på, må minst én
ventilasjonsdyse være åpen, slik at
ikke fordamperen iser til på grunn av
manglende luftsirkulasjon.
Midtre ventilasjonsdyser
Trykk på ventilasjonsåpningen for å
åpne.
Rett inn luftstrømmen ved å dreie på ventilasjonsåpningen.
Skyv på ventilasjonsdysen for å lukke den.
Side- ventilasjonsdyser
Trykk på ventilasjonsåpningen for å
åpne.
Rett inn luftstrømmen ved å dreie på ventilasjonsåpningen.
Avhengig av stillingen til temperatur‐
reguleringsbryteren ledes luft inn i
bilen via sideventilasjonsdysene.
9 Advarsel
Fest ingen gjenstander til spilene i
lufteventilene. Personer eller
utstyr kan bli skadet ved en ulykke.
Combi
Justerbare luftventiler kan finnes i
takrammen. Trykk på luftventilen for å
åpne. Hold luftventilen og vri den til
ønsket posisjon for å innrette lufts‐
trømmen.

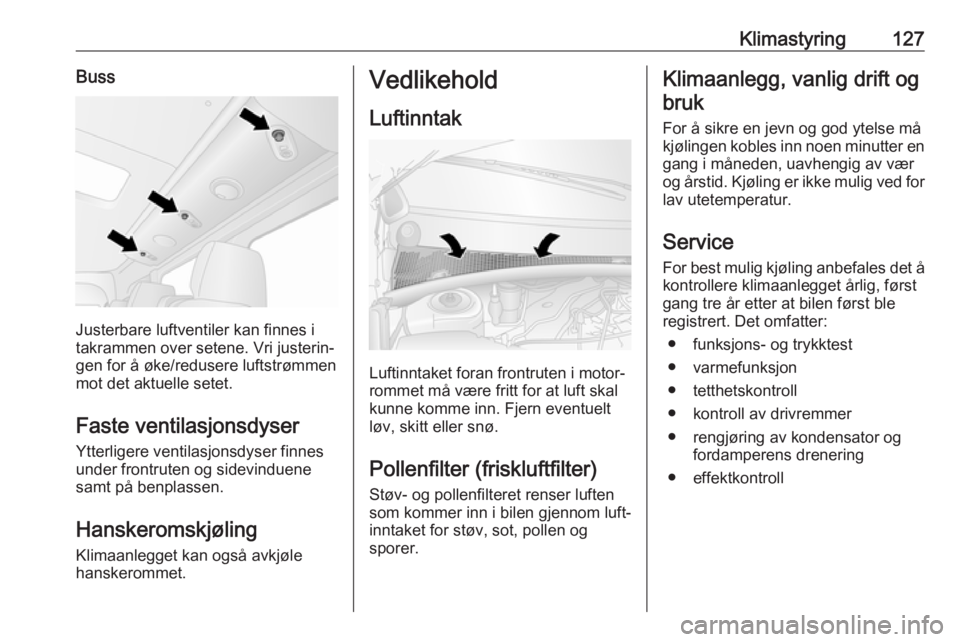

Klimastyring127Buss
Justerbare luftventiler kan finnes i
takrammen over setene. Vri justerin‐
gen for å øke/redusere luftstrømmen
mot det aktuelle setet.
Faste ventilasjonsdyser
Ytterligere ventilasjonsdyser finnes
under frontruten og sidevinduene
samt på benplassen.
Hanskeromskjøling
Klimaanlegget kan også avkjøle
hanskerommet.
Vedlikehold
Luftinntak
Luftinntaket foran frontruten i motor‐
rommet må være fritt for at luft skal
kunne komme inn. Fjern eventuelt
løv, skitt eller snø.
Pollenfilter (friskluftfilter)
Støv- og pollenfilteret renser luften
som kommer inn i bilen gjennom luft‐
inntaket for støv, sot, pollen og
sporer.
Klimaanlegg, vanlig drift og
bruk
For å sikre en jevn og god ytelse må
kjølingen kobles inn noen minutter en gang i måneden, uavhengig av vær
og årstid. Kjøling er ikke mulig ved for
lav utetemperatur.
Service
For best mulig kjøling anbefales det å kontrollere klimaanlegget årlig, først
gang tre år etter at bilen først ble
registrert. Det omfatter:
● funksjons- og trykktest
● varmefunksjon
● tetthetskontroll
● kontroll av drivremmer
● rengjøring av kondensator og fordamperens drenering
● effektkontroll

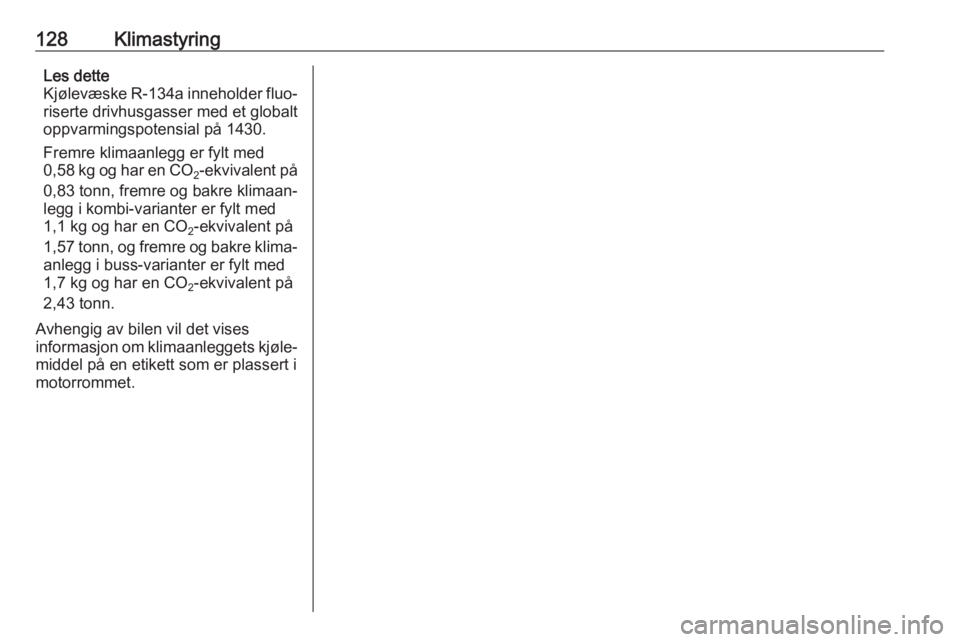

128KlimastyringLes dette
Kjølevæske R-134a inneholder fluo‐ riserte drivhusgasser med et globalt
oppvarmingspotensial på 1430.
Fremre klimaanlegg er fylt med
0,58 kg og har en CO
2-ekvivalent på
0,83 tonn, fremre og bakre klimaan‐
legg i kombi-varianter er fylt med
1,1 kg og har en CO 2-ekvivalent på
1,57 tonn, og fremre og bakre klima‐
anlegg i buss-varianter er fylt med
1,7 kg og har en CO 2-ekvivalent på
2,43 tonn.
Avhengig av bilen vil det vises
informasjon om klimaanleggets kjøle‐
middel på en etikett som er plassert i
motorrommet.
