OPEL MOVANO_B 2017.5 Instruksjonsbok

Pleie av bilen179å frakoble manuelt før frakobling av
bilens hovedbatteri eller før tilkobling
av startkabler.
Bruk av startkabler 3 208.

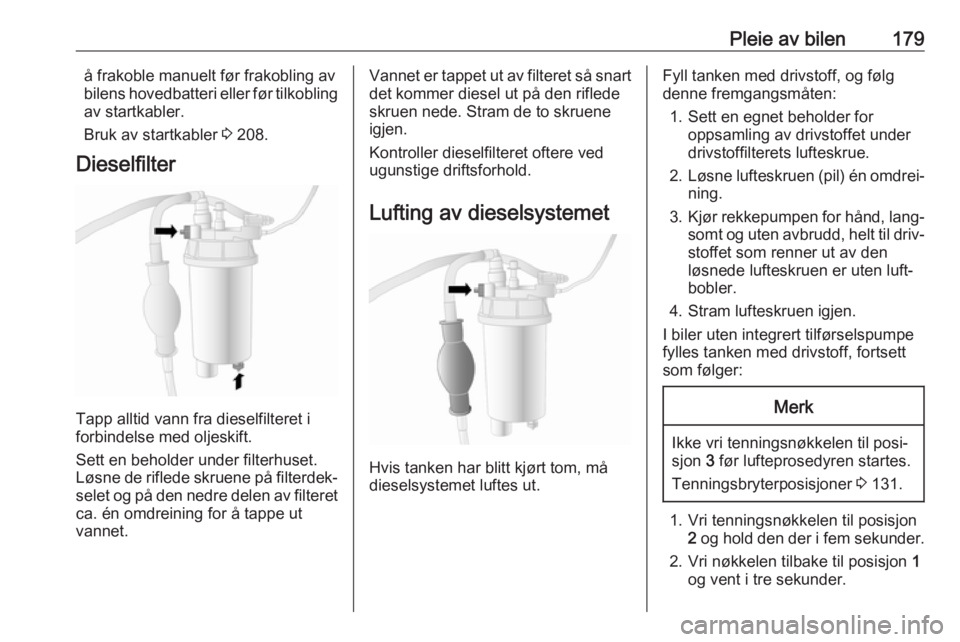

Dieselfilter
Tapp alltid vann fra dieselfilteret i
forbindelse med oljeskift.
Sett en beholder under filterhuset. Løsne de riflede skruene på filterdek‐ selet og på den nedre delen av filteretca. én omdreining for å tappe ut
vannet.
Vannet er tappet ut av filteret så snart
det kommer diesel ut på den riflede
skruen nede. Stram de to skruene
igjen.
Kontroller dieselfilteret oftere ved
ugunstige driftsforhold.
Lufting av dieselsystemet
Hvis tanken har blitt kjørt tom, må
dieselsystemet luftes ut.
Fyll tanken med drivstoff, og følg
denne fremgangsmåten:
1. Sett en egnet beholder for oppsamling av drivstoffet under
drivstoffilterets lufteskrue.
2. Løsne lufteskruen (pil) én omdrei‐
ning.
3. Kjør rekkepumpen for hånd, lang‐
somt og uten avbrudd, helt til driv‐stoffet som renner ut av den
løsnede lufteskruen er uten luft‐
bobler.
4. Stram lufteskruen igjen.
I biler uten integrert tilførselspumpe
fylles tanken med drivstoff, fortsett
som følger:Merk
Ikke vri tenningsnøkkelen til posi‐
sjon 3 før lufteprosedyren startes.
Tenningsbryterposisjoner 3 131.
1. Vri tenningsnøkkelen til posisjon
2 og hold den der i fem sekunder.
2. Vri nøkkelen tilbake til posisjon 1
og vent i tre sekunder.

180Pleie av bilen3. Gjenta trinnene 1 og 2 flereganger.
4. Vri nøkkelen til posisjon 3, og
deretter tilbake til 0.
Kontakt et verksted hvis det ikke er
mulig å starte motoren etter flere
forsøk på å lufte dieselsystemet.

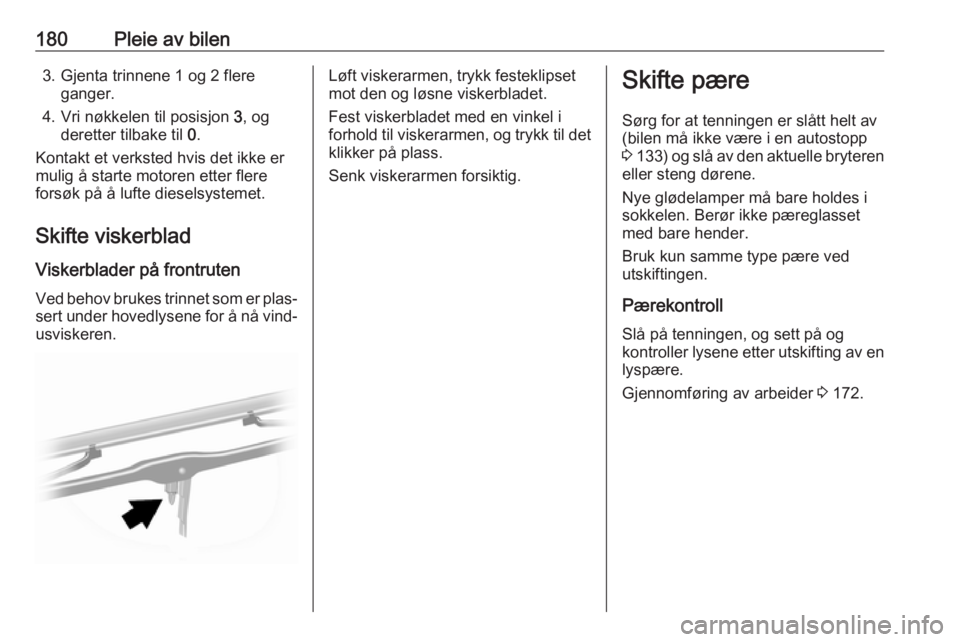

Skifte viskerblad
Viskerblader på frontruten Ved behov brukes trinnet som er plas‐
sert under hovedlysene for å nå vind‐ usviskeren.Løft viskerarmen, trykk festeklipset
mot den og løsne viskerbladet.
Fest viskerbladet med en vinkel i
forhold til viskerarmen, og trykk til det klikker på plass.
Senk viskerarmen forsiktig.Skifte pære
Sørg for at tenningen er slått helt av
(bilen må ikke være i en autostopp
3 133 ) og slå av den aktuelle bryteren
eller steng dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Pærekontroll Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en
lyspære.
Gjennomføring av arbeider 3 172.

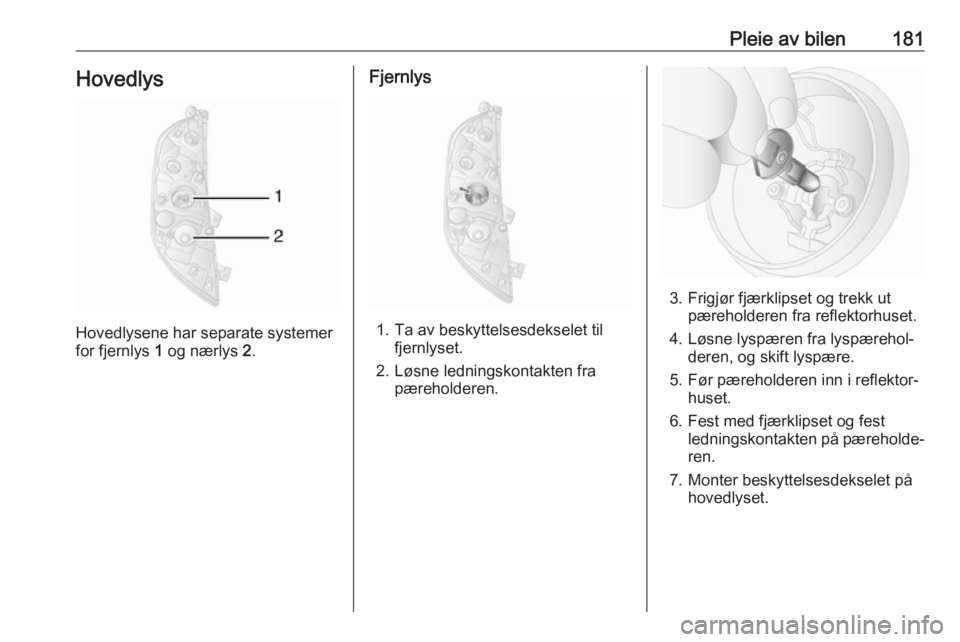

Pleie av bilen181Hovedlys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2.
Fjernlys
1. Ta av beskyttelsesdekselet til
fjernlyset.
2. Løsne ledningskontakten fra pæreholderen.
3. Frigjør fjærklipset og trekk utpæreholderen fra reflektorhuset.
4. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
5. Før pæreholderen inn i reflektor‐ huset.
6. Fest med fjærklipset og fest ledningskontakten på pæreholde‐
ren.
7. Monter beskyttelsesdekselet på hovedlyset.

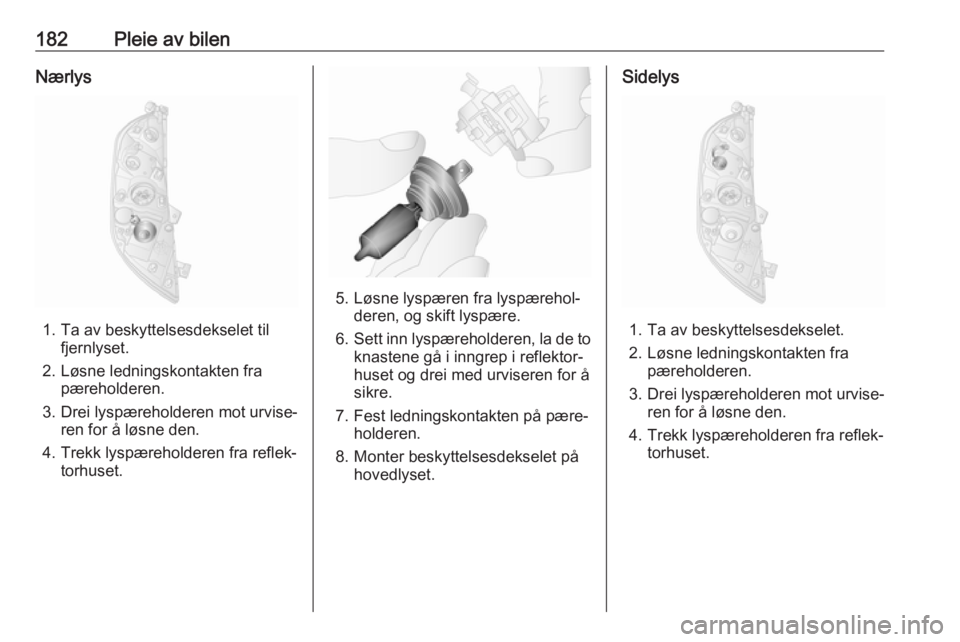

182Pleie av bilenNærlys
1. Ta av beskyttelsesdekselet tilfjernlyset.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Monter beskyttelsesdekselet på hovedlyset.
Sidelys
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.

Pleie av bilen183
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.

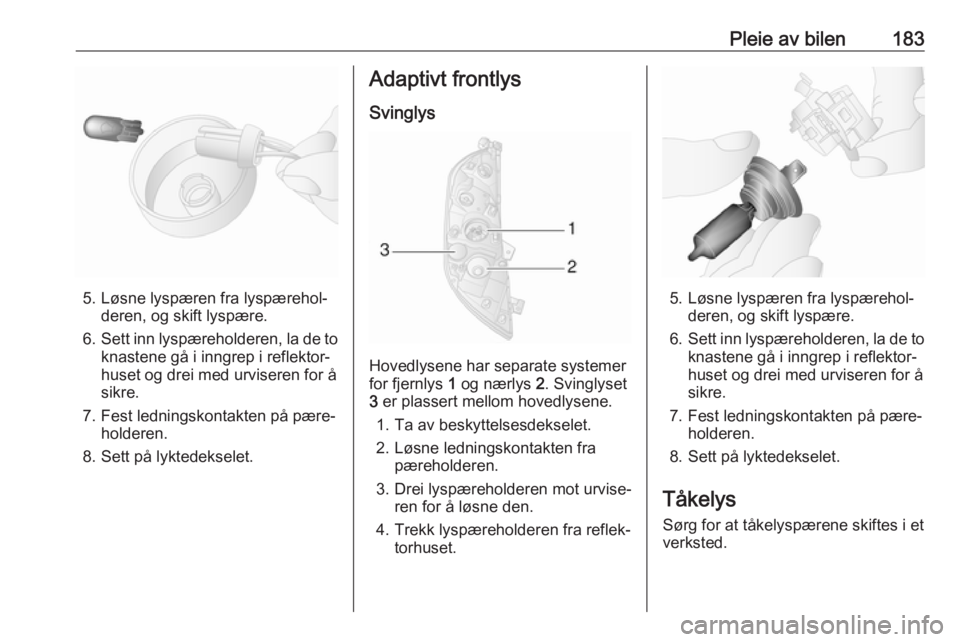

Adaptivt frontlys
Svinglys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2. Svinglyset
3 er plassert mellom hovedlysene.
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Tåkelys Sørg for at tåkelyspærene skiftes i et
verksted.

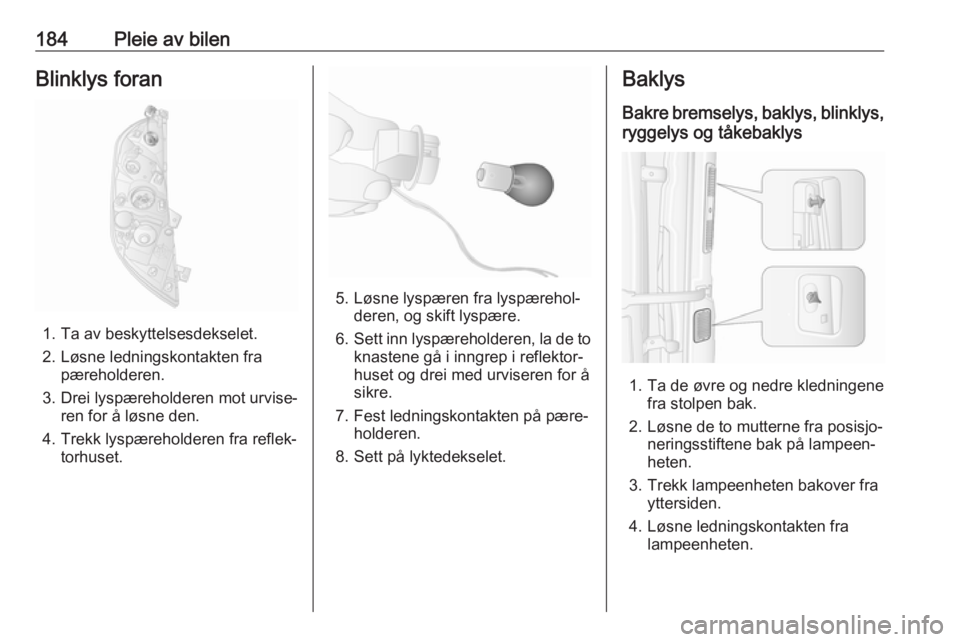

184Pleie av bilenBlinklys foran
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Baklys
Bakre bremselys, baklys, blinklys, ryggelys og tåkebaklys
1. Ta de øvre og nedre kledningene fra stolpen bak.
2. Løsne de to mutterne fra posisjo‐ neringsstiftene bak på lampeen‐heten.
3. Trekk lampeenheten bakover fra yttersiden.
4. Løsne ledningskontakten fra lampeenheten.

Pleie av bilen185
5. Fjern de tre skruene bak pålampeenheten.
6. Ta lyspæreholderen fra lampeen‐ heten.
7.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
8. Sett lyspæreholderen i lampeen‐ heten.
9. Sett inn de tre skruene bak på lampeenheten.
10. Fest ledningskontakten på lampeenheten.
11. Sett inn lampeenheten igjen fra yttersiden, og kontroller at den
plasseres riktig.
12. Sett de to mutterne på posisjone‐ ringsstiftene bak på lampeenhe‐
ten.
13. Monter de øvre og nedre klednin‐ gene på stolpen bak.Crew Cab, Chassis CabBakre bremselys, baklys, blinklys,
ryggelys og tåkebaklys
1. Fjern de fire skruene fra linsen.
2. Fjern linsen fra åpningen.

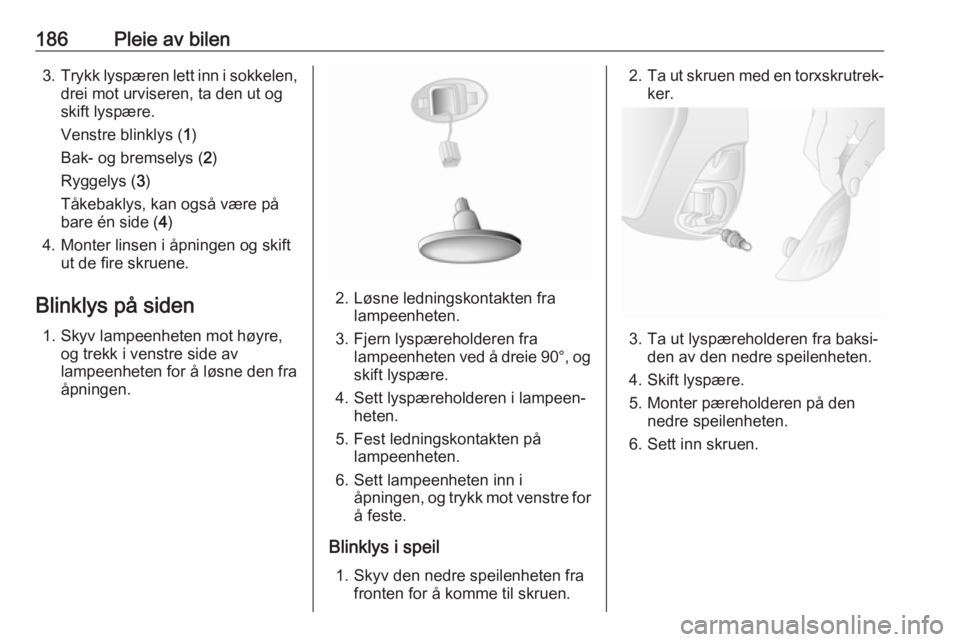

186Pleie av bilen3.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
4. Monter linsen i åpningen og skift ut de fire skruene.
Blinklys på siden 1. Skyv lampeenheten mot høyre, og trekk i venstre side av
lampeenheten for å løsne den fra åpningen.
2. Løsne ledningskontakten fra lampeenheten.
3. Fjern lyspæreholderen fra lampeenheten ved å dreie 90°, ogskift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten på lampeenheten.
6. Sett lampeenheten inn i åpningen, og trykk mot venstre forå feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.
2.Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Monter pæreholderen på den nedre speilenheten.
6. Sett inn skruen.

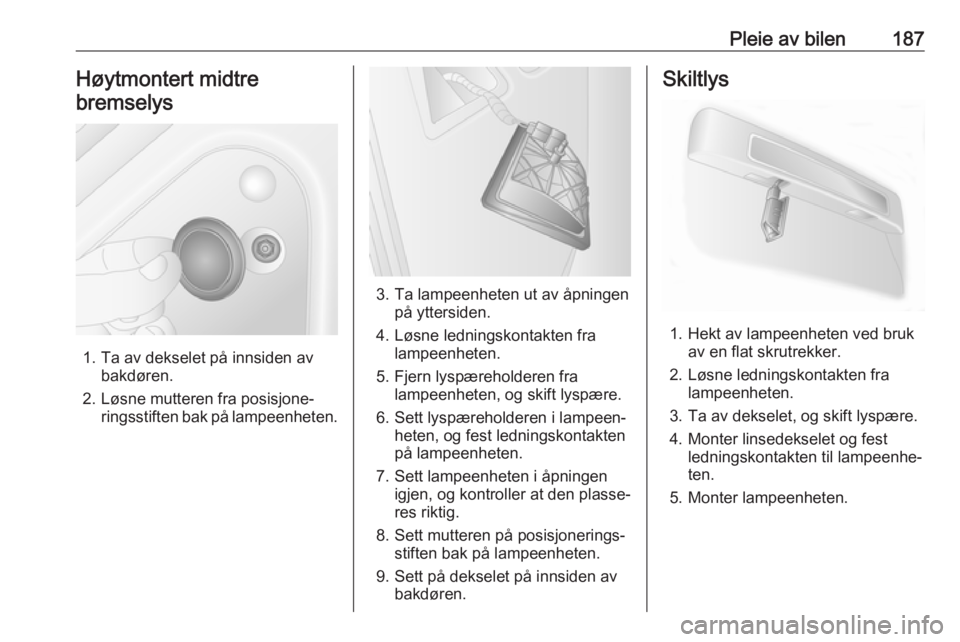

Pleie av bilen187Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lampeenheten.
5. Fjern lyspæreholderen fra lampeenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐
res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.
Skiltlys
1. Hekt av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.

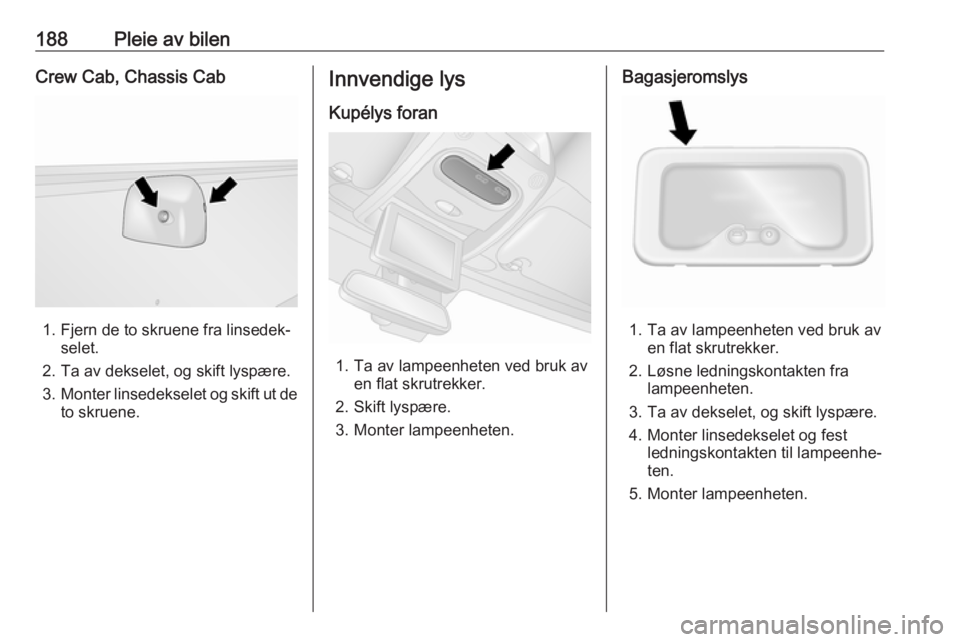

188Pleie av bilenCrew Cab, Chassis Cab
1. Fjern de to skruene fra linsedek‐selet.
2. Ta av dekselet, og skift lyspære.
3. Monter linsedekselet og skift ut de
to skruene.
Innvendige lys
Kupélys foran
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Skift lyspære.
3. Monter lampeenheten.
Bagasjeromslys
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.
