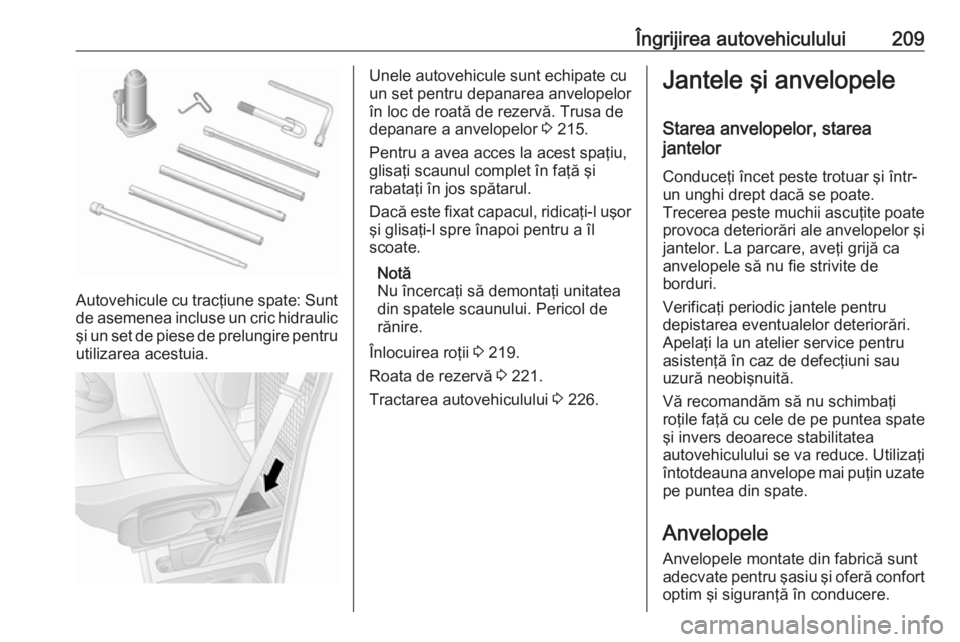

Îngrijirea autovehiculului209
Autovehicule cu tracţiune spate: Sunt
de asemenea incluse un cric hidraulic şi un set de piese de prelungire pentru utilizarea acestuia.
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă. Trusa de
depanare a anvelopelor 3 215.
Pentru a avea acces la acest spaţiu,
glisaţi scaunul complet în faţă şi
rabataţi în jos spătarul.
Dacă este fixat capacul, ridicaţi-l uşor şi glisaţi-l spre înapoi pentru a îl
scoate.
Notă
Nu încercaţi să demontaţi unitatea
din spatele scaunului. Pericol de
rănire.
Înlocuirea roţii 3 219.
Roata de rezervă 3 221.
Tractarea autovehiculului 3 226.Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi
întotdeauna anvelope mai puţin uzate pe puntea din spate.
Anvelopele
Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort optim şi siguranţă în conducere.

210Îngrijirea autovehicululuiAnvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7°C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză
maximă în câmpul vizual al şoferului.
Etichetele anvelopelor De exemplu 215/65 R 16 C 109 R215:lăţime anvelopă, în mm65:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat16:diametru roată, în inciC:utilizare pentru transport
comercial de mărfuri sau de
pasageri88:indicele de sarcină, de
exemplu, 109 corespunde unei
sarcini de 1 030 kgR:literă cod de viteză
Literă cod de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la
masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Sensul de rotaţie este
indicat de un simbol (de ex. o
săgeată) pe flancul anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu
sistem de monitorizare a presiunii în
anvelope.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei şoferului indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare. Umflaţi
întotdeauna anvelopele la presiunile
prezentate pe etichetă.
Presiune în anvelope 3 257.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:

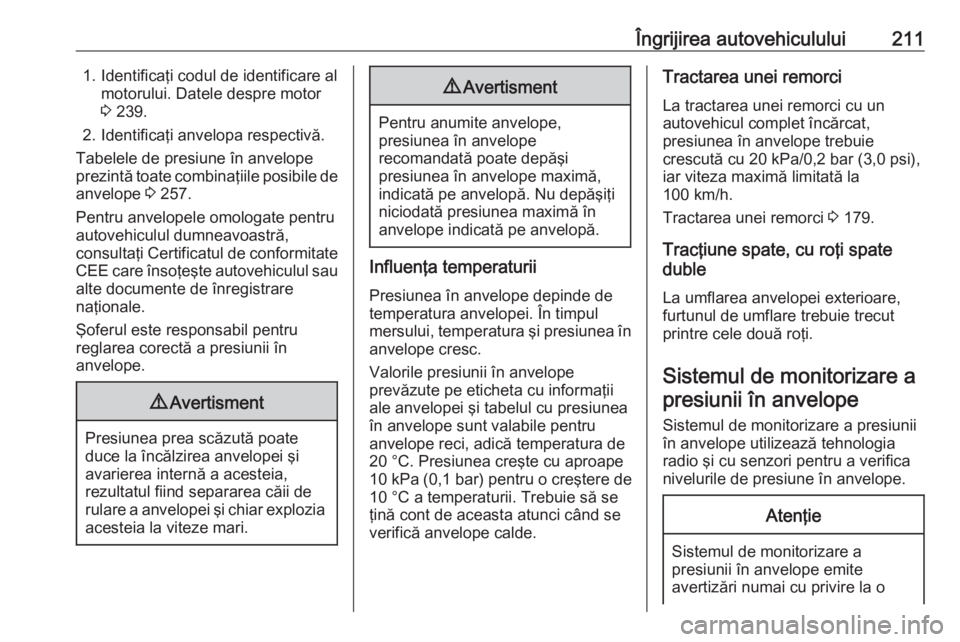

Îngrijirea autovehiculului2111. Identificaţi codul de identificare almotorului. Datele despre motor
3 239.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de
anvelope 3 257.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul saualte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc.
Valorile presiunii în anvelope
prevăzute pe eticheta cu informaţii
ale anvelopei şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, adică temperatura de
20 °C. Presiunea creşte cu aproape
10 kPa (0,1 bar) pentru o creştere de 10 °C a temperaturii. Trebuie să se
ţină cont de aceasta atunci când se
verifică anvelope calde.
Tractarea unei remorci
La tractarea unei remorci cu un
autovehicul complet încărcat,
presiunea în anvelope trebuie
crescută cu 20 kPa/0,2 bar (3,0 psi),
iar viteza maximă limitată la
100 km/h.
Tractarea unei remorci 3 179.
Tracţiune spate, cu roţi spate duble
La umflarea anvelopei exterioare,
furtunul de umflare trebuie trecut
printre cele două roţi.

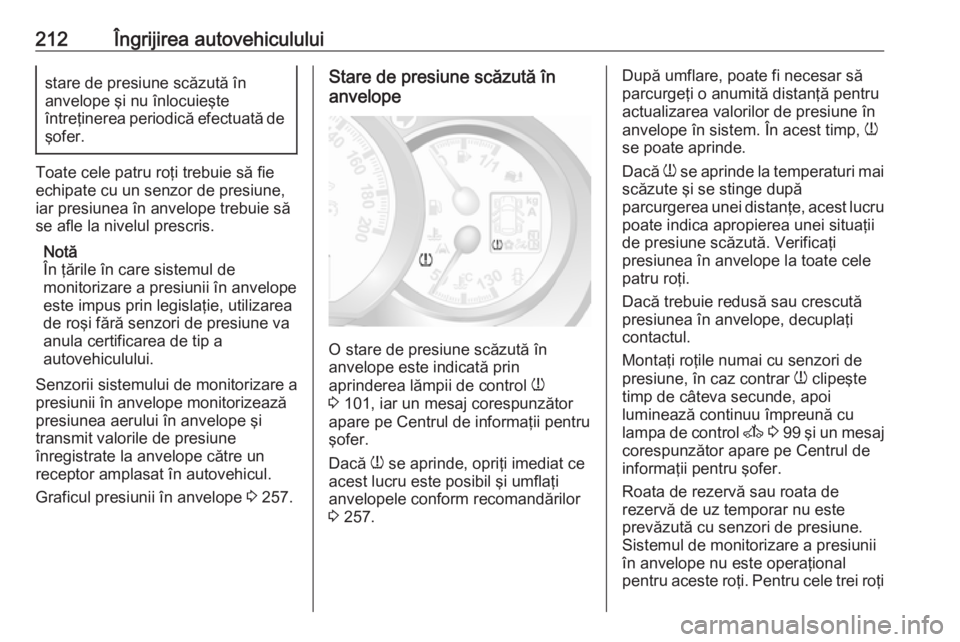

Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope utilizează tehnologia
radio şi cu senzori pentru a verifica nivelurile de presiune în anvelope.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o

212Îngrijirea autovehicululuistare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Senzorii sistemului de monitorizare a
presiunii în anvelope monitorizează presiunea aerului în anvelope şi
transmit valorile de presiune
înregistrate la anvelope către un receptor amplasat în autovehicul.
Graficul presiunii în anvelope 3 257.
Stare de presiune scăzută în
anvelope
O stare de presiune scăzută în
anvelope este indicată prin
aprinderea lămpii de control w
3 101, iar un mesaj corespunzător
apare pe Centrul de informaţii pentru
şofer.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 257.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în sistem. În acest timp, w
se poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica apropierea unei situaţii de presiune scăzută. Verificaţi
presiunea în anvelope la toate cele
patru roţi.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi roţile numai cu senzori de presiune, în caz contrar w clipeşte
timp de câteva secunde, apoi
luminează continuu împreună cu
lampa de control A 3 99 şi un mesaj
corespunzător apare pe Centrul de
informaţii pentru şofer.
Roata de rezervă sau roata de
rezervă de uz temporar nu este
prevăzută cu senzori de presiune.
Sistemul de monitorizare a presiunii în anvelope nu este operaţional
pentru aceste roţi. Pentru cele trei roţi

Îngrijirea autovehiculului213suplimentare sistemul de
monitorizare a presiunii în anvelope
rămâne operaţional.
Lampa de control w şi mesajul
corespunzător apar la fiecare ciclu de
punere a contactului, până când
anvelopele sunt umflate la presiunea
corectă.
Centru de informaţii pentru şofer
3 104.
Mesajele autovehiculului 3 105.
Înţepătură Existenţa unei anvelope înţepate saufoarte dezumflate este indicată prin
aprinderea lămpii de control w
împreună cu C 3 99 şi mesajul
corespunzător apare pe Centrul de
informaţii pentru şofer. Opriţi
autovehiculul şi motorul.
Presiunea în anvelope 3 257, Setul
pentru depanarea anvelopelor
3 215, Roată de rezervă 3 221,

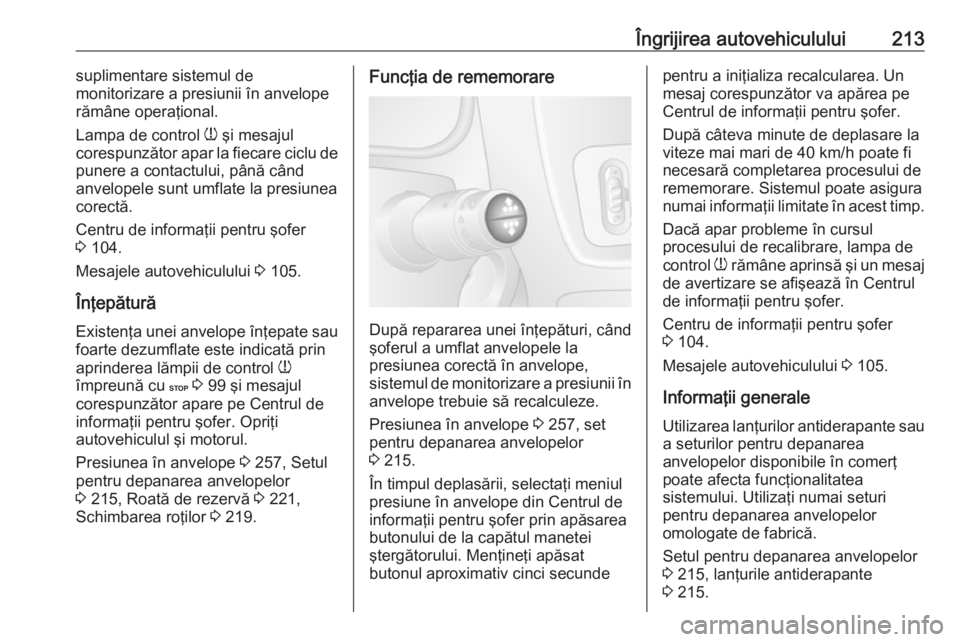

Schimbarea roţilor 3 219.Funcţia de rememorare
După repararea unei înţepături, când
şoferul a umflat anvelopele la
presiunea corectă în anvelope,
sistemul de monitorizare a presiunii în
anvelope trebuie să recalculeze.
Presiunea în anvelope 3 257, set
pentru depanarea anvelopelor
3 215.
În timpul deplasării, selectaţi meniul
presiune în anvelope din Centrul de
informaţii pentru şofer prin apăsarea
butonului de la capătul manetei
ştergătorului. Menţineţi apăsat
butonul aproximativ cinci secunde
pentru a iniţializa recalcularea. Un
mesaj corespunzător va apărea pe
Centrul de informaţii pentru şofer.
După câteva minute de deplasare la viteze mai mari de 40 km/h poate fi
necesară completarea procesului de
rememorare. Sistemul poate asigura
numai informaţii limitate în acest timp.
Dacă apar probleme în cursul
procesului de recalibrare, lampa de
control w rămâne aprinsă şi un mesaj
de avertizare se afişează în Centrul
de informaţii pentru şofer.
Centru de informaţii pentru şofer
3 104.
Mesajele autovehiculului 3 105.
Informaţii generale Utilizarea lanţurilor antiderapante sau
a seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanarea anvelopelor
omologate de fabrică.
Setul pentru depanarea anvelopelor
3 215, lanţurile antiderapante
3 215.

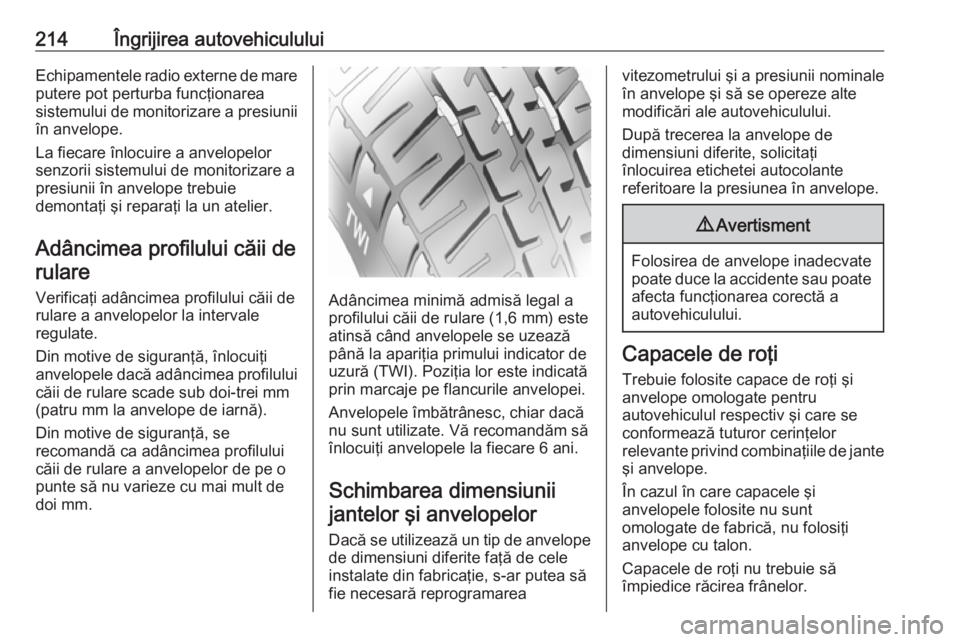

214Îngrijirea autovehicululuiEchipamentele radio externe de mareputere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi la un atelier.
Adâncimea profilului căii derulare
Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului
căii de rulare scade sub doi-trei mm
(patru mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
doi mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiuniijantelor şi anvelopelor
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate
afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate pentru
autovehiculul respectiv şi care se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
împiedice răcirea frânelor.

Îngrijirea autovehiculului2159Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.

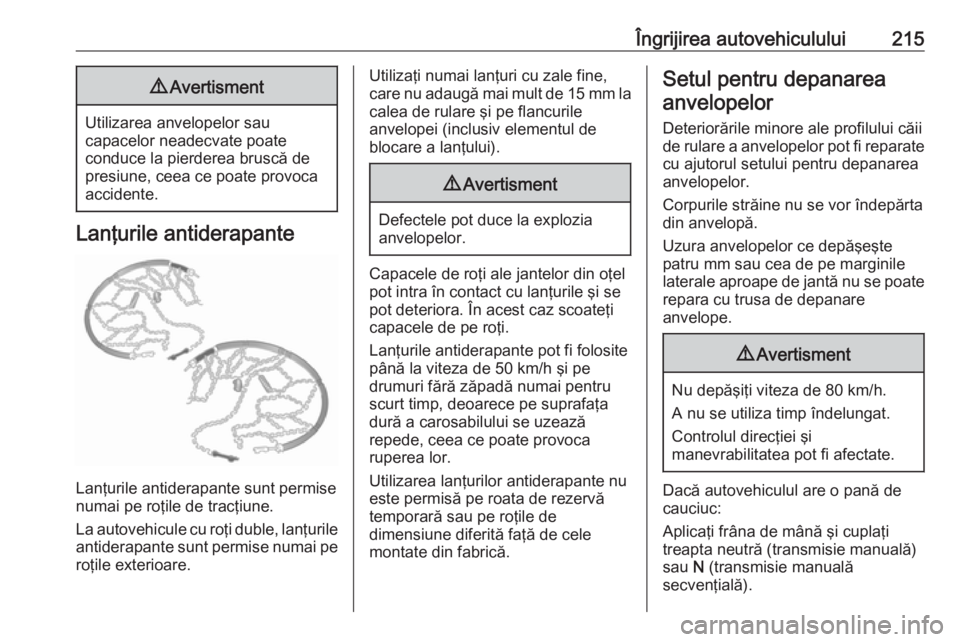

Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile de tracţiune.
La autovehicule cu roţi duble, lanţurile antiderapante sunt permise numai pe
roţile exterioare.
Utilizaţi numai lanţuri cu zale fine,
care nu adaugă mai mult de 15 mm la calea de rulare şi pe flancurile
anvelopei (inclusiv elementul de
blocare a lanţului).9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Capacele de roţi ale jantelor din oţel
pot intra în contact cu lanţurile şi se
pot deteriora. În acest caz scoateţi
capacele de pe roţi.
Lanţurile antiderapante pot fi folosite
până la viteza de 50 km/h şi pe
drumuri fără zăpadă numai pentru
scurt timp, deoarece pe suprafaţa
dură a carosabilului se uzează
repede, ceea ce poate provoca
ruperea lor.
Utilizarea lanţurilor antiderapante nu
este permisă pe roata de rezervă
temporară sau pe roţile de
dimensiune diferită faţă de cele
montate din fabrică.
Setul pentru depanarea
anvelopelor
Deteriorările minore ale profilului căii
de rulare a anvelopelor pot fi reparate
cu ajutorul setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.
Uzura anvelopelor ce depăşeşte
patru mm sau cea de pe marginile
laterale aproape de jantă nu se poate
repara cu trusa de depanare
anvelope.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Dacă autovehiculul are o pană de
cauciuc:
Aplicaţi frâna de mână şi cuplaţi
treapta neutră (transmisie manuală)
sau N (transmisie manuală
secvenţială).

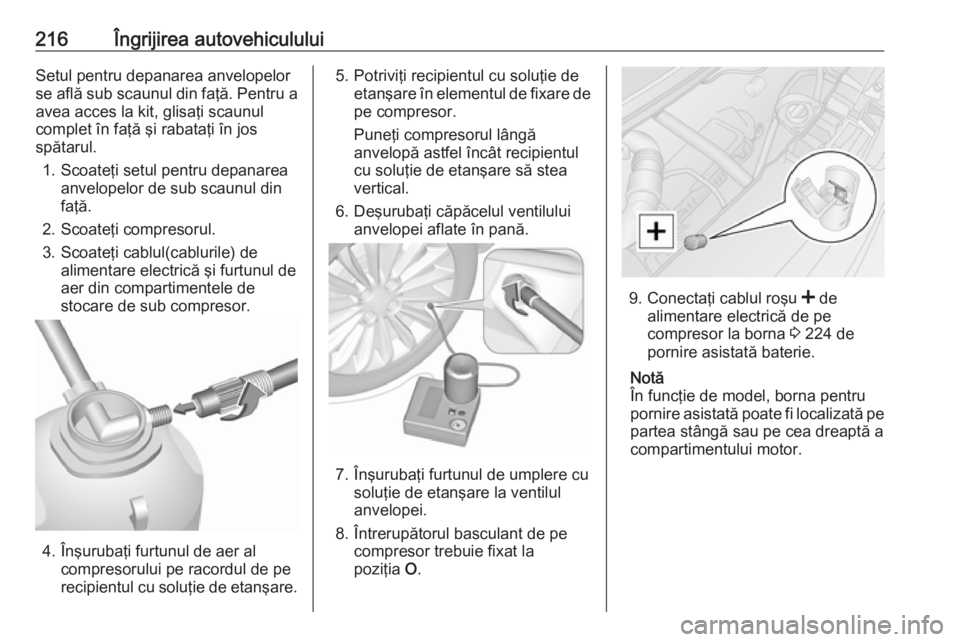

216Îngrijirea autovehicululuiSetul pentru depanarea anvelopelor
se află sub scaunul din faţă. Pentru a avea acces la kit, glisaţi scaunul
complet în faţă şi rabataţi în jos
spătarul.
1. Scoateţi setul pentru depanarea anvelopelor de sub scaunul din
faţă.
2. Scoateţi compresorul.
3. Scoateţi cablul(cablurile) de alimentare electrică şi furtunul de
aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare de
pe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul
cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul de umplere cusoluţie de etanşare la ventilul
anvelopei.
8. Întrerupătorul basculant de pe compresor trebuie fixat la
poziţia O.
9.
Conectaţi cablul roşu < de
alimentare electrică de pe
compresor la borna 3 224 de
pornire asistată baterie.
Notă
În funcţie de model, borna pentru
pornire asistată poate fi localizată pe
partea stângă sau pe cea dreaptă a
compartimentului motor.

Îngrijirea autovehiculului217
10.Conectaţi cablul negru ] de
alimentare electrică la masa autovehiculului, de ex. la blocul
motor sau la tampoanele
motorului.
Notă
În funcţie de tipul setului pentru
depanarea anvelopelor, poate fi
necesară conectarea conductorului
singular de alimentare electrică la
priza de curent sau la brichetă.
Pentru acest tip, nu vor exista
conductorii roşu < şi negru ].
Pentru a preveni descărcarea bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.11. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie de etanşare.
12. Manometrul compresorului indică până la şase bari. Apoi presiunea
indicată începe să scadă.
13. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.14. Presiunea prescrisă trebuie să fie
atinsă în zece minute. Presiunea
în anvelope 3 257. La atingerea
presiunii corecte, opriţi
compresorul, trecând comutatorul
basculant în poziţia O.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
zece minute, desfaceţi setul
pentru depanarea anvelopelor.
Mişcaţi autovehiculul cu o rotire
de anvelopă (aprox. doi metri).
Instalaţi din nou setul pentru depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte zece minute. Dacă

218Îngrijirea autovehicululuivaloarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de lângă
manometru.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
15. Detaşaţi setul pentru depanarea anvelopelor.
16. Ştergeţi soluţia de etanşare scursă cu o lavetă.
17. Luaţi eticheta autocolantă de pe recipientul cu soluţie de etanşare,ce indică viteza maximă admisă şi afişaţi-o în câmpul vizual al
şoferului.
18. Înşurubaţi furtunul de umplere cu soluţie de etanşare la racordul
liber de pe sticla cu soluţie de
etanşare. Acest lucru previne scurgerea soluţiei de etanşare.
Depozitaţi butelia cu agent de
etanşare în punga din plastic.
Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
19. Porniţi la drum cât mai repede pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ zece km, dar nu mai mult de
zece minute şi verificaţi presiunea
în anvelope utilizând
compresorul. În acest scop,
cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
20. Dacă presiunea este mai mare de
3,1 bar, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
3,1 bari, autovehiculul nu mai
trebuie condus. Apelaţi la un
atelier service pentru asistenţă.
21. Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
