Přístroje a ovládací prvky89Ovládací prvky

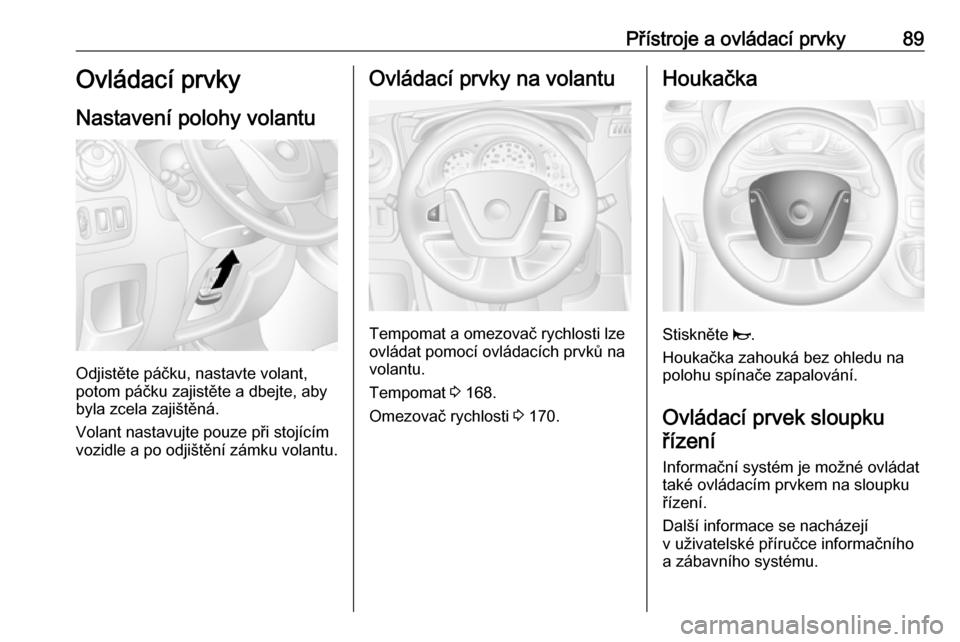

Nastavení polohy volantu
Odjistěte páčku, nastavte volant,
potom páčku zajistěte a dbejte, aby
byla zcela zajištěná.
Volant nastavujte pouze při stojícím
vozidle a po odjištění zámku volantu.
Ovládací prvky na volantu
Tempomat a omezovač rychlosti lze
ovládat pomocí ovládacích prvků na
volantu.
Tempomat 3 168.
Omezovač rychlosti 3 170.
Houkačka
Stiskněte j.
Houkačka zahouká bez ohledu na
polohu spínače zapalování.
Ovládací prvek sloupku řízení
Informační systém je možné ovládat
také ovládacím prvkem na sloupku
řízení.
Další informace se nacházejí
v uživatelské příručce informačního
a zábavního systému.

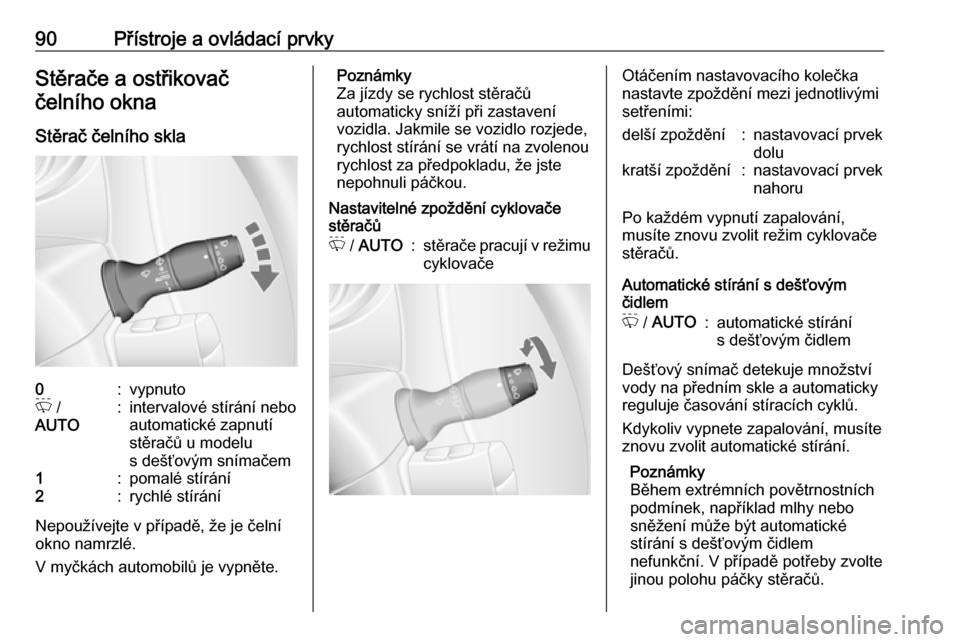

90Přístroje a ovládací prvkyStěrače a ostřikovaččelního okna
Stěrač čelního skla0:vypnutoP /
AUTO:intervalové stírání nebo
automatické zapnutí
stěračů u modelu
s dešťovým snímačem1:pomalé stírání2:rychlé stírání
Nepoužívejte v případě, že je čelní
okno namrzlé.
V myčkách automobilů je vypněte.
Poznámky
Za jízdy se rychlost stěračů
automaticky sníží při zastavení
vozidla. Jakmile se vozidlo rozjede,
rychlost stírání se vrátí na zvolenou
rychlost za předpokladu, že jste
nepohnuli páčkou.
Nastavitelné zpoždění cyklovače
stěračůP / AUTO:stěrače pracují v režimu
cyklovačeOtáčením nastavovacího kolečka
nastavte zpoždění mezi jednotlivými
setřeními:delší zpoždění:nastavovací prvek
dolukratší zpoždění:nastavovací prvek
nahoru
Po každém vypnutí zapalování,
musíte znovu zvolit režim cyklovače
stěračů.
Automatické stírání s dešťovým
čidlem
P / AUTO:automatické stírání
s dešťovým čidlem
Dešťový snímač detekuje množství
vody na předním skle a automaticky
reguluje časování stíracích cyklů.
Kdykoliv vypnete zapalování, musíte
znovu zvolit automatické stírání.
Poznámky
Během extrémních povětrnostních podmínek, například mlhy nebo
sněžení může být automatické
stírání s dešťovým čidlem
nefunkční. V případě potřeby zvolte
jinou polohu páčky stěračů.

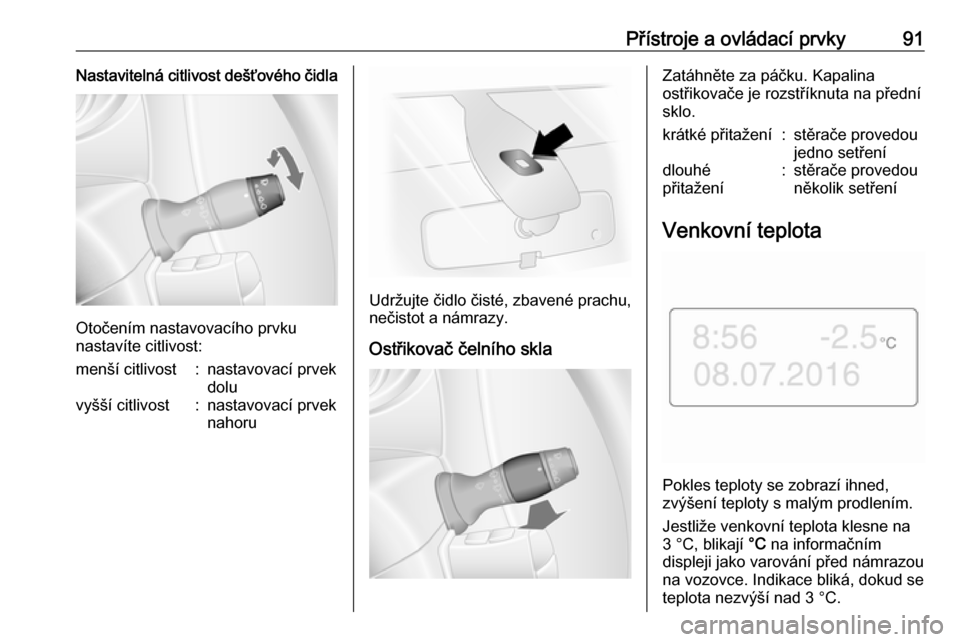

Přístroje a ovládací prvky91Nastavitelná citlivost dešťového čidla
Otočením nastavovacího prvku
nastavíte citlivost:
menší citlivost:nastavovací prvek
doluvyšší citlivost:nastavovací prvek
nahoru
Udržujte čidlo čisté, zbavené prachu,
nečistot a námrazy.
Ostřikovač čelního skla
Zatáhněte za páčku. Kapalina
ostřikovače je rozstříknuta na přední
sklo.krátké přitažení:stěrače provedou
jedno setřenídlouhé
přitažení:stěrače provedou
několik setření
Venkovní teplota
Pokles teploty se zobrazí ihned,
zvýšení teploty s malým prodlením.
Jestliže venkovní teplota klesne na
3 °C, blikají °C na informačním
displeji jako varování před námrazou
na vozovce. Indikace bliká, dokud se
teplota nezvýší nad 3 °C.

92Přístroje a ovládací prvky9Varování
Povrch vozovky může být namrzlý
i v případě, že je na displeji
zobrazena venkovní teplota
o několik stupňů vyšší než 0 °C.
Hodiny
U některých vozidel se na
informačním displeji 3 108 nebo na
informačním centru řidiče 3 108
může zobrazovat aktuální čas a/nebo datum.
Nastavení času a data na
informačním displeji
Hodiny a minuty lze nastavit
stisknutím příslušných tlačítek vedle
displeje nebo pomocí ovládacích prvků informačního systému.
Další informace se nacházejí
v uživatelské příručce informačního
a zábavního systému.
Nastavení času na informačním
centru řidičeHodiny zobrazíte opakovaným
tisknutím tlačítka na konci páčky
stěračů. Jakmile čas bliká (po cca.
2 sekundách):
● Stiskněte a podržte spodní tlačítko.
● Blikají hodiny.
● Stisknutím horního tlačítka měníte hodiny.
● Stisknutím a podržením spodního tlačítka nastavíte
hodiny.
● Blikají minuty.
● Stisknutím horního tlačítka měníte minuty.
● Stisknutím a podržením spodního tlačítka nastavíte
minuty a opustíte režim
nastavování.

Přístroje a ovládací prvky93Napájecí zásuvky
Napájecí zásuvky 12 V jsou umístěny
na horní straně přístrojové desky
nebo vedle řadicí páky.
V závislosti na verzi vozidla může být
přídavná zásuvka umístěna také
v zadní části vozidla.
Pokud se elektrické příslušenství
připojí v případě, že motor je vypnutý, vybíjí se akumulátor vozidla.
Nepřekračujte maximální spotřebu
energie 120 W.9 Nebezpečí
Z důvodu eliminace rizika vzniku
požáru při současném použití
několika napájecích zásuvek
nesmí celková spotřeba
připojeného příslušenství
překročit 180 W.
Při vypnutém zapalování může být
napájecí zásuvka vypnutá.
Kromě toho může být napájecí
zásuvka vypnuta v případě nízkého
napětí akumulátoru.
Připojené elektrické příslušenství
musí splňovat požadavky
elektromagnetické kompatibility
uvedené v DIN VDE 40 839.
Výstraha
Nepřipojujte žádné napájecí
příslušenství, např. elektrické
nabíječky nebo baterie.
Použitím nevhodného
příslušenství může dojít
k poškození zásuvek.
Zásuvka USB
V jednotce informačního systému (na
přístrojové desce) se nachází
zásuvka USB M pro připojení
externích zdrojů audia a nabíjení externích zařízení.

94Přístroje a ovládací prvkyPoznámky
Tyto zásuvky se musí udržovat čisté
a suché.
Zásuvka AUX a slot pro kartu SD - viz Příručka k informačnímu systému.
Zapalovač cigaret
Zatlačte zapalovač cigaret dovnitř.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
PopelníkyVýstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník
Popelníková nádobka pro přenosné
použití ve vozidle. Při používání
otevřete kryt.
Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
V některých verzích se při zapnutí zapalování otočí ručičky přístrojů
krátce do koncové polohy.
Rychloměr
Ukazuje rychlost vozidla.

Přístroje a ovládací prvky95Omezovač rychlostiMaximální rychlost může být
omezena pomocí omezovače
rychlosti. Na přístrojové desce je
umístěna varovná nálepka, sloužící
jako vizuální signalizace přítomnosti
regulátoru rychlosti.
Pokud vozidlo krátce překročí
nastavený limit, spustí na 10 sekund
výstražný zvukový signál.
Poznámky
Při určitých podmínkách (např.
strmé svahy), může rychlost vozidla překročit nastavený limit.
Omezovač rychlosti 3 170.
Tempomat 3 168.Počítadlo kilometrů
Zobrazuje zaznamenanou
vzdálenost v kilometrech.
Denní počítadlo kilometrů Palubní počítač ukazuje vzdálenost
ujetou od posledního vynulování.
Jedním stisknutím tlačítka na konci
páčky stěračů čelního skla zobrazíte
počítadlo kilometrů jízdy.
Pro vynulování zobrazeného
počítadla kilometrů podržte
a stiskněte tlačítko na několik sekund
stisknuté při zapnutém zapalování.
Displej začne blikat a hodnota se
nastaví na 0.
Tachograf 3 113.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru.

96Přístroje a ovládací prvkyVýstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka Y. Okamžitě palivo doplňte
3 181.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Odvzdušnění palivové soustavy
vznětového motoru 3 196.
Jelikož v nádrži nějaké palivo zbývá,
může být doplněné množství menší
než uvedený objem nádrže.
Ukazatel AdBlue
U verzí bez upozornění
v informačním centru řidiče na
zásobu redukčního činidla AdBlue je
ve výbavě ukazatel AdBlue, který
ukazuje stav zbývajícího množství
redukčního činidla AdBlue v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka ú 3 105. Co nejdříve
doplňte kapalinu AdBlue aby nebylo
prováděno zabránění nastartování
motoru.
AdBlue 3 150.
Ukazatel teploty chladicí kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.

Přístroje a ovládací prvky97levá zóna:motor ještě nedosáhl
provozní teplotystřední
zóna:normální provozní
teplotapravá
zóna:teplota je příliš vysoká
Kontrolka W svítí, pokud je teplota
příliš vysoká 3 103, 3 104.
Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Z fyzikálních důvodů ukazuje teploměr teplotu chladicí kapaliny
motoru pouze tehdy, když je správná
hladina chladicí kapaliny.
Sledování hladiny motorového oleje
Sledování hladiny motorového oleje
pracuje správně, pouze když je
vozidlo zaparkované na rovině
a motor je studený.
Pokud je správná hladina
motorového oleje při zapnutí
zapalování, krátce se v informačním
centru řidiče objeví OIL LEVEL
CORRECT (SPRÁVNÁ HLADINA OLEJE) .
Je-li hladina motorového oleje vyšší
než minimální hladina, stiskněte do
30 sekund tlačítko palubního
počítače na konci páčky stěračů.
Zobrazí se zpráva OIL LEVEL
(HLADINA OLEJE) společně se
čtverečky, které odpovídají hladině
oleje.
Když hladina motorového oleje
klesne, jsou čtverečky na displeji
nahrazeny pomlčkami.▢▢▢▢▢▢:maximální hladina▢▢▢- - -:průměrná hladina- - - - - -:minimální hladina
Pokud hladina motorového oleje
dosáhne minimální úroveň, zobrazí
se po zapnutí zapalování TOP-UP
OIL LEVEL (DOLÍT OLEJ) společně
s j na dobu 30 sekund. Zkontrolujte
a doplňte motorový olej 3 189.
Stisknutím jedno z tlačítek palubního
počítače opustíte zobrazení
sledování hladiny motorového oleje.
Palubní počítač 3 111.
Servisní displej
Při zapnutí zapalování se
v informačním centru řidiče může
krátce zobrazit zbývající vzdálenost
do nutnosti provést příští servisní
prohlídku. V závislosti na jízdních
podmínkách se interval signalizování
servisní prohlídky může značně
měnit.
Pokud je zbývající vzdálenost do
provedení servisní prohlídky menší
než 3 000 km nebo dva měsíce,
v informačním centru řidiče se
zobrazí SERVICE IN (BLÍŽÍCÍ SE
SERVIS) .
Jakmile vzdálenost dosáhne 0 km
nebo nastal čas na servisní prohlídku, na sestavě sdružených přístrojů se
rozsvítí kontrolky o a j a na
informačním centru řidiče se objeví SERVICE DUE (NUTNÝ SERVIS) .
Vozidlo potřebuje servis. Vyhledejte
pomoc v servisu.

98Přístroje a ovládací prvkyZnovu nastavení zobrazování
servisní prohlídky
Po provedení servisu se musí
servisní displej vynulovat: Pokud je
k dispozici, vyberte na displeji
informačního centra vzdálenost do
servisní prohlídky a potom stiskněte
a podržte tlačítko na konci páčky stěračů přibližně na deset sekund,
dokud se vzdálenost do servisní
prohlídky trvale nezobrazí.
Palubní počítač 3 111.
Informační centrum řidiče 3 108.
Servisní informace 3 234.Displej převodovky
Na displeji převodovky vidíte režim
nebo právě zařazený převodový stupeň automatizované mechanické
převodovky.
R:zpátečkaN:neutrálA:automatický režimkg:režim pro zatížené vozidloV:zimní režimT:sešlápnout brzdový pedálW:elektronika převodovky
Automatizovaná mechanická
převodovka 3 159.
Kontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze panelu přístrojů.
V závislosti na výbavě vozidla se
umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
zkoušky funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení zapnutímodrá:potvrzení zapnutíbílá:potvrzení zapnutí
