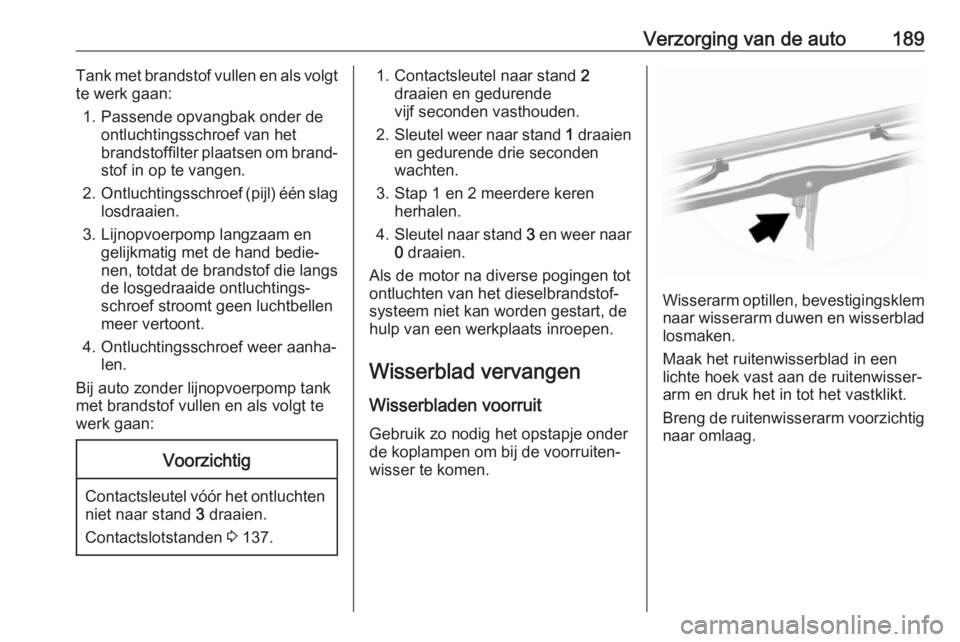

Verzorging van de auto189Tank met brandstof vullen en als volgt
te werk gaan:
1. Passende opvangbak onder de ontluchtingsschroef van het
brandstoffilter plaatsen om brand‐
stof in op te vangen.
2. Ontluchtingsschroef (pijl) één slag
losdraaien.
3. Lijnopvoerpomp langzaam en gelijkmatig met de hand bedie‐
nen, totdat de brandstof die langs
de losgedraaide ontluchtings‐
schroef stroomt geen luchtbellen
meer vertoont.
4. Ontluchtingsschroef weer aanha‐ len.
Bij auto zonder lijnopvoerpomp tank
met brandstof vullen en als volgt te
werk gaan:Voorzichtig
Contactsleutel vóór het ontluchten niet naar stand 3 draaien.
Contactslotstanden 3 137.
1. Contactsleutel naar stand 2
draaien en gedurende
vijf seconden vasthouden.
2. Sleutel weer naar stand 1 draaien
en gedurende drie seconden
wachten.
3. Stap 1 en 2 meerdere keren herhalen.
4. Sleutel naar stand 3 en weer naar
0 draaien.
Als de motor na diverse pogingen tot ontluchten van het dieselbrandstof‐
systeem niet kan worden gestart, de
hulp van een werkplaats inroepen.
Wisserblad vervangen
Wisserbladen voorruit Gebruik zo nodig het opstapje onder
de koplampen om bij de voorruiten‐ wisser te komen.
Wisserarm optillen, bevestigingsklem
naar wisserarm duwen en wisserblad losmaken.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

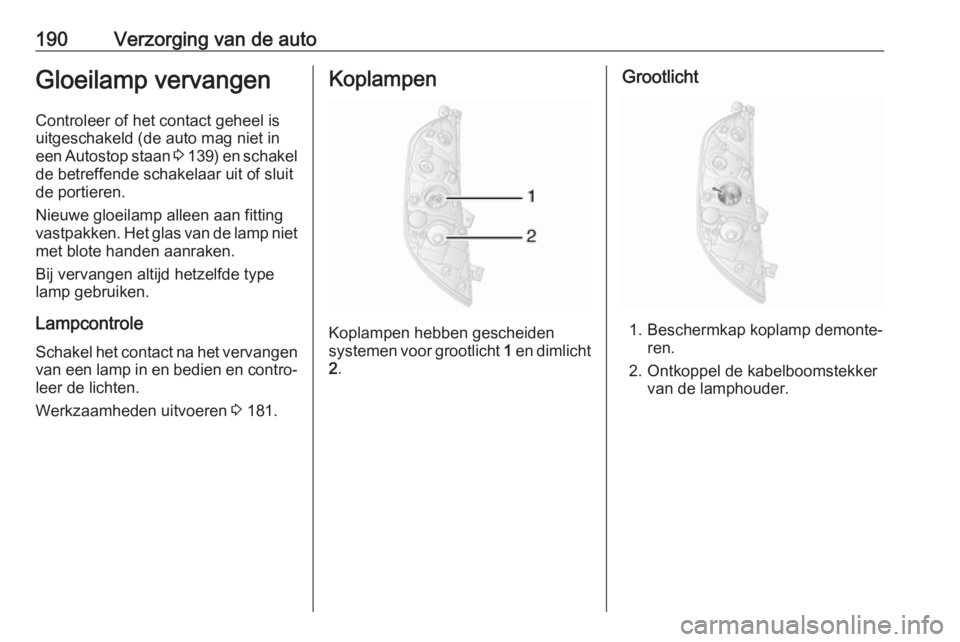

190Verzorging van de autoGloeilamp vervangenControleer of het contact geheel isuitgeschakeld (de auto mag niet ineen Autostop staan 3 139 ) en schakel
de betreffende schakelaar uit of sluit de portieren.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
lamp gebruiken.
Lampcontrole Schakel het contact na het vervangen van een lamp in en bedien en contro‐
leer de lichten.
Werkzaamheden uitvoeren 3 181.Koplampen
Koplampen hebben gescheiden
systemen voor grootlicht 1 en dimlicht
2 .
Grootlicht
1. Beschermkap koplamp demonte‐
ren.
2. Ontkoppel de kabelboomstekker van de lamphouder.

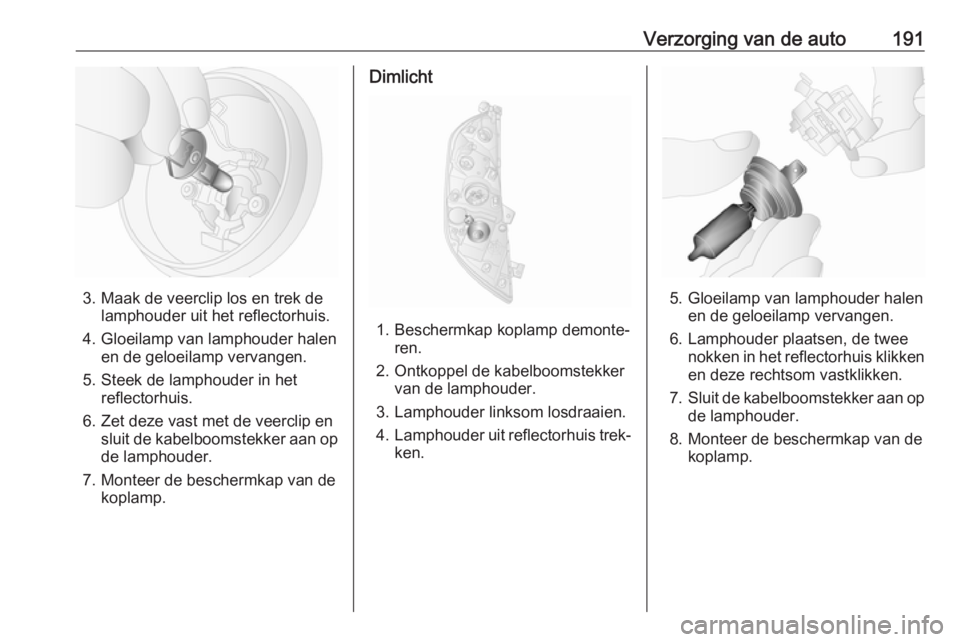

Verzorging van de auto191
3. Maak de veerclip los en trek delamphouder uit het reflectorhuis.
4. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
5. Steek de lamphouder in het reflectorhuis.
6. Zet deze vast met de veerclip en sluit de kabelboomstekker aan opde lamphouder.
7. Monteer de beschermkap van de koplamp.
Dimlicht
1. Beschermkap koplamp demonte‐ ren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Monteer de beschermkap van de koplamp.

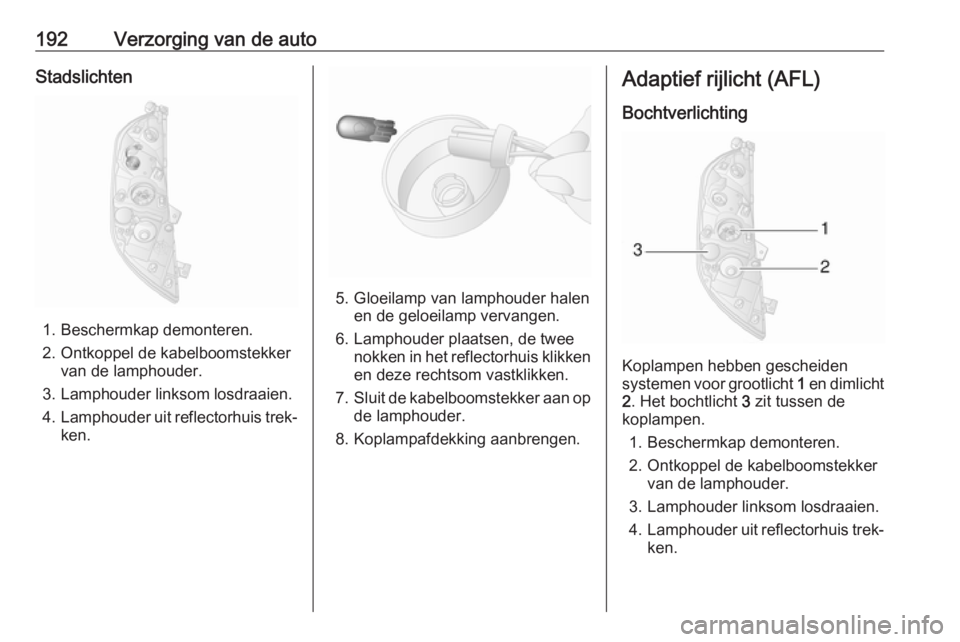

192Verzorging van de autoStadslichten
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.
Adaptief rijlicht (AFL)
Bochtverlichting
Koplampen hebben gescheiden
systemen voor grootlicht 1 en dimlicht
2 . Het bochtlicht 3 zit tussen de
koplampen.
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.

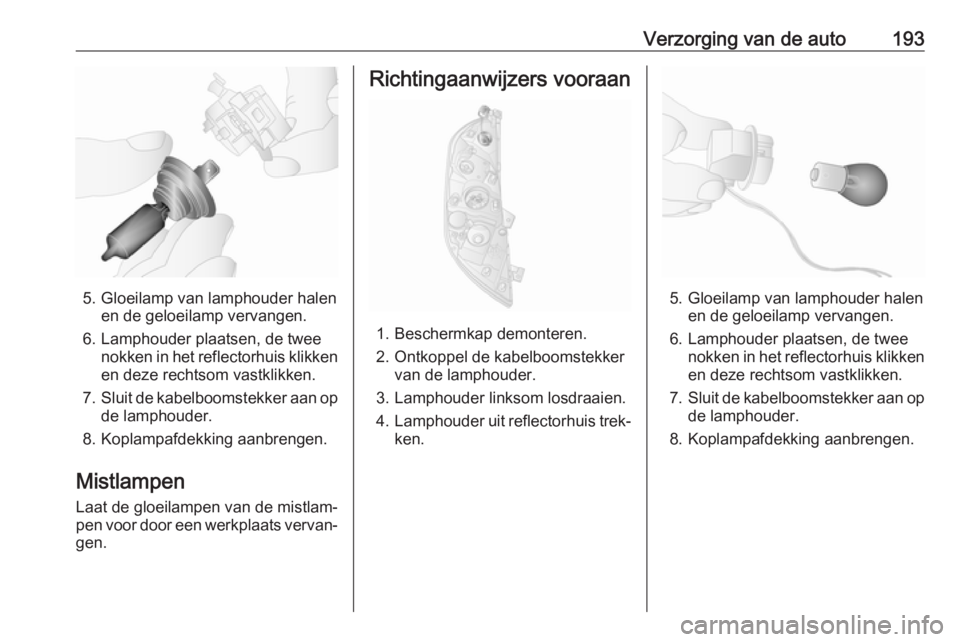

Verzorging van de auto193
5. Gloeilamp van lamphouder halenen de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.
Mistlampen
Laat de gloeilampen van de mistlam‐ pen voor door een werkplaats vervan‐
gen.
Richtingaanwijzers vooraan
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.

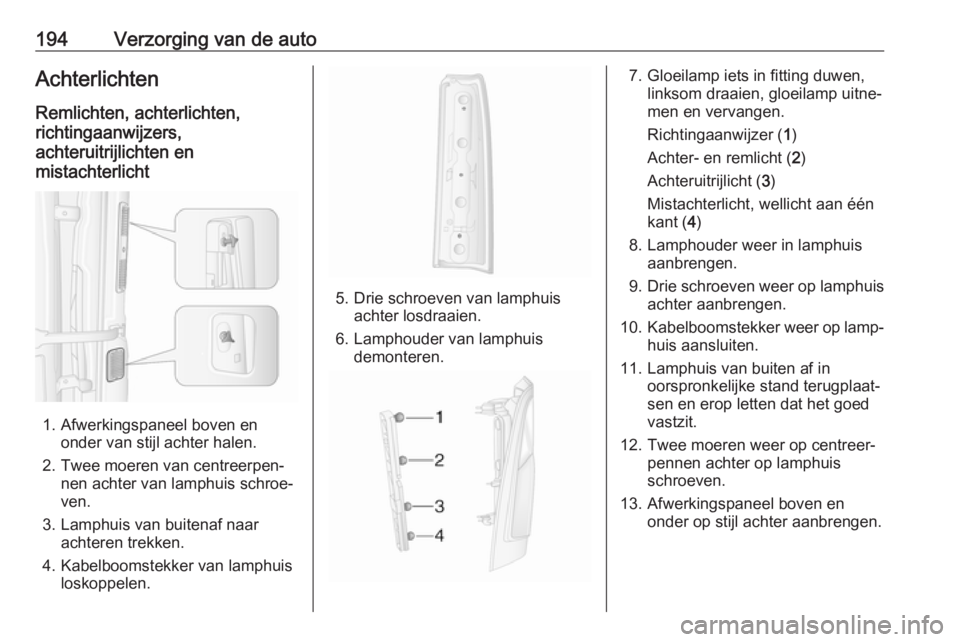

194Verzorging van de autoAchterlichten
Remlichten, achterlichten,
richtingaanwijzers,
achteruitrijlichten en
mistachterlicht
1. Afwerkingspaneel boven en onder van stijl achter halen.
2. Twee moeren van centreerpen‐ nen achter van lamphuis schroe‐
ven.
3. Lamphuis van buitenaf naar achteren trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Drie schroeven van lamphuisachter losdraaien.
6. Lamphouder van lamphuis demonteren.
7. Gloeilamp iets in fitting duwen,linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
8. Lamphouder weer in lamphuis aanbrengen.
9. Drie schroeven weer op lamphuis
achter aanbrengen.
10. Kabelboomstekker weer op lamp‐
huis aansluiten.
11. Lamphuis van buiten af in oorspronkelijke stand terugplaat‐
sen en erop letten dat het goed
vastzit.
12. Twee moeren weer op centreer‐ pennen achter op lamphuis
schroeven.
13. Afwerkingspaneel boven en onder op stijl achter aanbrengen.

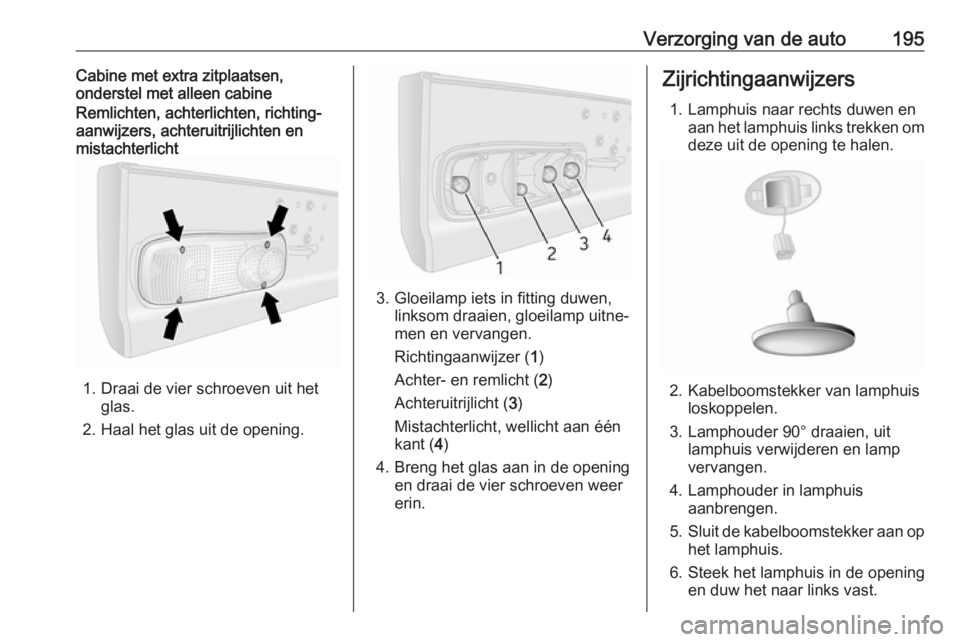

Verzorging van de auto195Cabine met extra zitplaatsen,
onderstel met alleen cabineRemlichten, achterlichten, richting‐
aanwijzers, achteruitrijlichten en
mistachterlicht
1. Draai de vier schroeven uit het glas.
2. Haal het glas uit de opening.
3. Gloeilamp iets in fitting duwen, linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
4. Breng het glas aan in de opening en draai de vier schroeven weererin.
Zijrichtingaanwijzers
1. Lamphuis naar rechts duwen en aan het lamphuis links trekken omdeze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aanbrengen.
5. Sluit de kabelboomstekker aan op
het lamphuis.
6. Steek het lamphuis in de opening en duw het naar links vast.

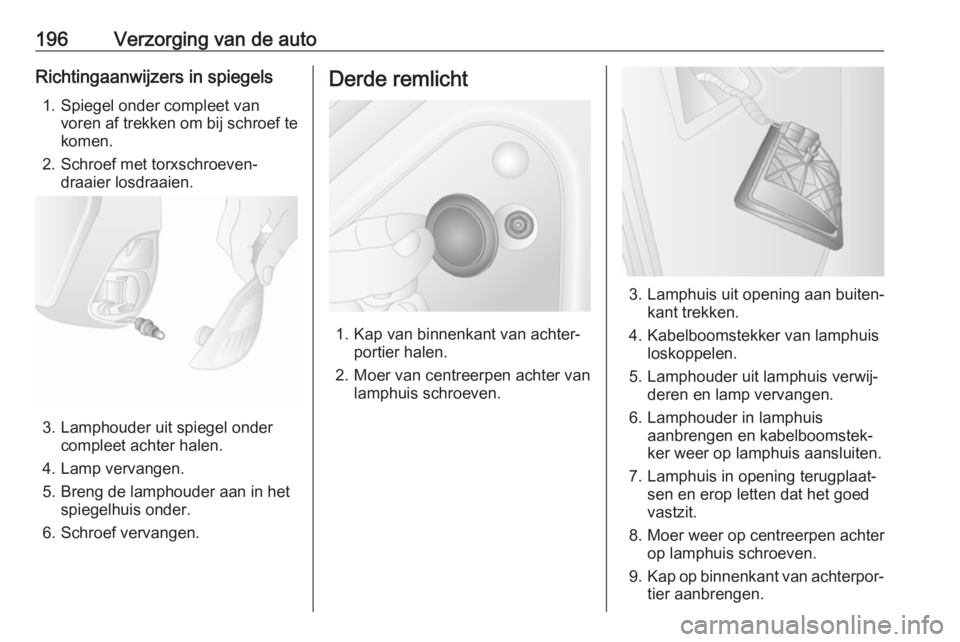

196Verzorging van de autoRichtingaanwijzers in spiegels1. Spiegel onder compleet van voren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.
5. Breng de lamphouder aan in het spiegelhuis onder.
6. Schroef vervangen.
Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.
3. Lamphuis uit opening aan buiten‐ kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aanbrengen en kabelboomstek‐
ker weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.

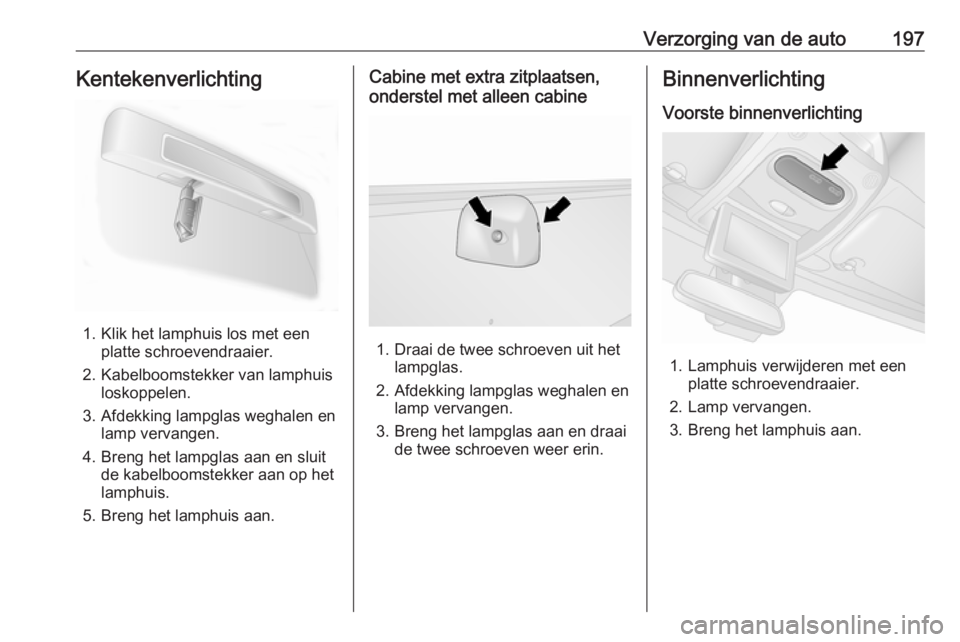

Verzorging van de auto197Kentekenverlichting
1. Klik het lamphuis los met eenplatte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Breng het lampglas aan en sluit de kabelboomstekker aan op hetlamphuis.
5. Breng het lamphuis aan.
Cabine met extra zitplaatsen,
onderstel met alleen cabine
1. Draai de twee schroeven uit het lampglas.
2. Afdekking lampglas weghalen en lamp vervangen.
3. Breng het lampglas aan en draai de twee schroeven weer erin.
Binnenverlichting
Voorste binnenverlichting
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Breng het lamphuis aan.

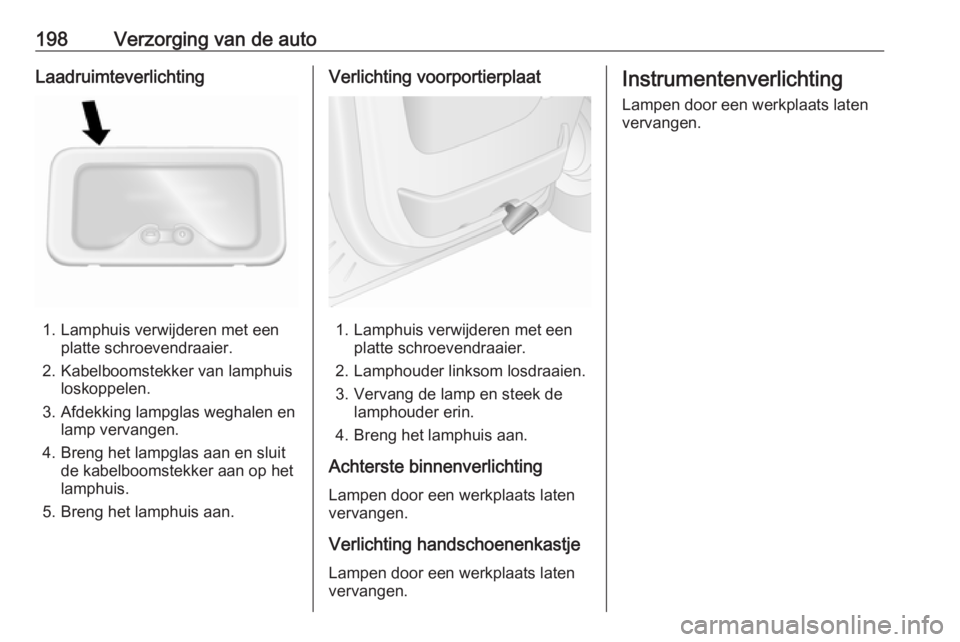

198Verzorging van de autoLaadruimteverlichting
1. Lamphuis verwijderen met eenplatte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Breng het lampglas aan en sluit de kabelboomstekker aan op hetlamphuis.
5. Breng het lamphuis aan.
Verlichting voorportierplaat
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Lamphouder linksom losdraaien. 3. Vervang de lamp en steek de lamphouder erin.
4. Breng het lamphuis aan.
Achterste binnenverlichting Lampen door een werkplaats laten
vervangen.
Verlichting handschoenenkastje Lampen door een werkplaats laten
vervangen.
Instrumentenverlichting
Lampen door een werkplaats laten
vervangen.
