Page 191 of 259

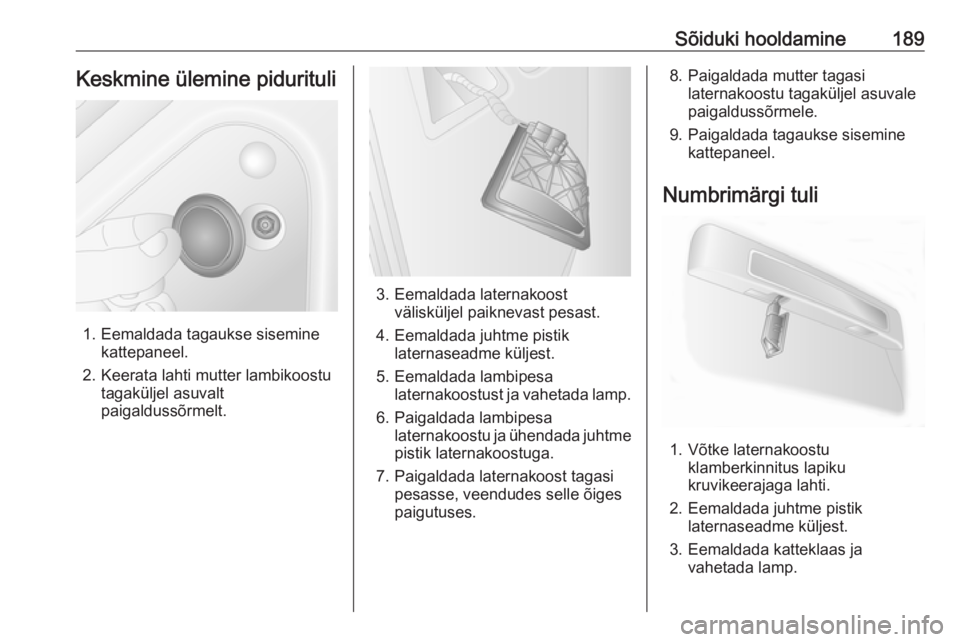

Sõiduki hooldamine189Keskmine ülemine pidurituli
1. Eemaldada tagaukse siseminekattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrimärgi tuli
1. Võtke laternakoostu klamberkinnitus lapiku
kruvikeerajaga lahti.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.

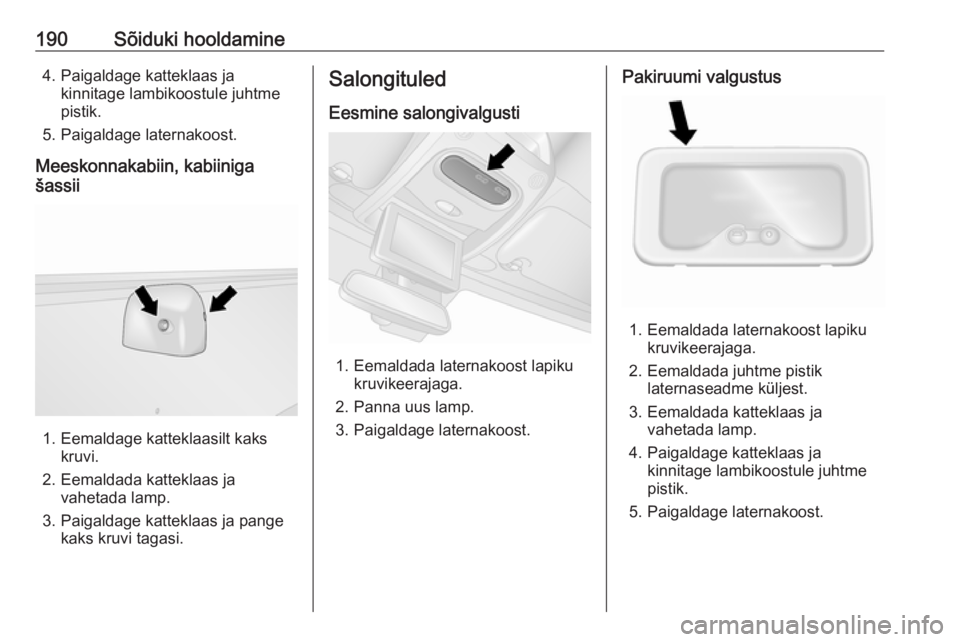

Page 192 of 259

190Sõiduki hooldamine4. Paigaldage katteklaas jakinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
Meeskonnakabiin, kabiiniga
šassii
1. Eemaldage katteklaasilt kaks kruvi.
2. Eemaldada katteklaas ja vahetada lamp.
3. Paigaldage katteklaas ja pange kaks kruvi tagasi.
Salongituled
Eesmine salongivalgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laternakoost.
Pakiruumi valgustus
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Paigaldage katteklaas ja kinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
Page 193 of 259

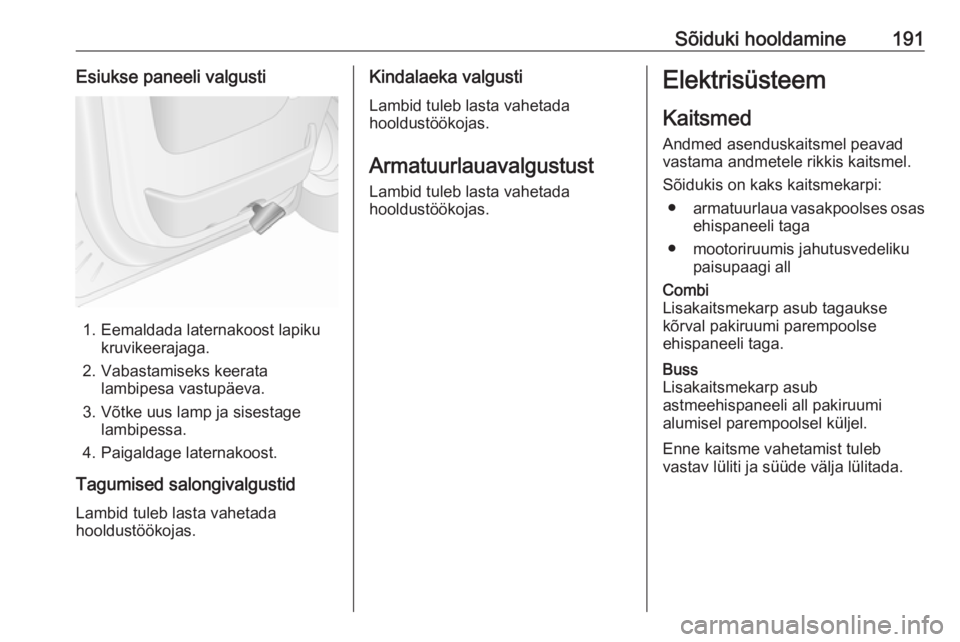

Sõiduki hooldamine191Esiukse paneeli valgusti
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Vabastamiseks keerata lambipesa vastupäeva.
3. Võtke uus lamp ja sisestage lambipessa.
4. Paigaldage laternakoost.
Tagumised salongivalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustust Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● armatuurlaua vasakpoolses osas
ehispaneeli taga
● mootoriruumis jahutusvedeliku paisupaagi allCombi
Lisakaitsmekarp asub tagaukse
kõrval pakiruumi parempoolse
ehispaneeli taga.Buss
Lisakaitsmekarp asub
astmeehispaneeli all pakiruumi
alumisel parempoolsel küljel.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.

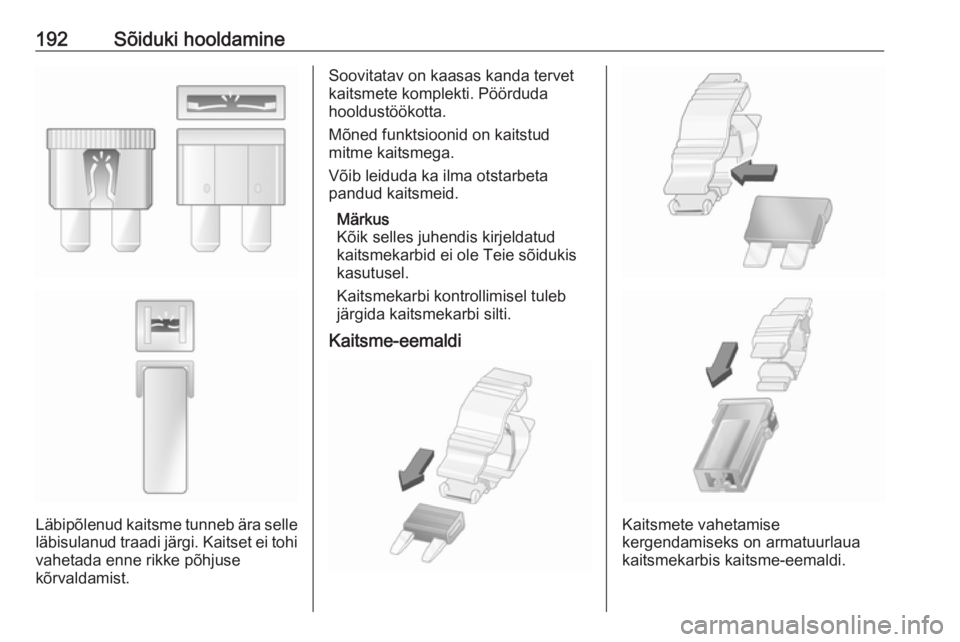

Page 194 of 259

192Sõiduki hooldamine
Läbipõlenud kaitsme tunneb ära selleläbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Soovitatav on kaasas kanda tervet kaitsmete komplekti. Pöörduda
hooldustöökotta.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb
järgida kaitsmekarbi silti.
Kaitsme-eemaldi
Kaitsmete vahetamise
kergendamiseks on armatuurlaua
kaitsmekarbis kaitsme-eemaldi.

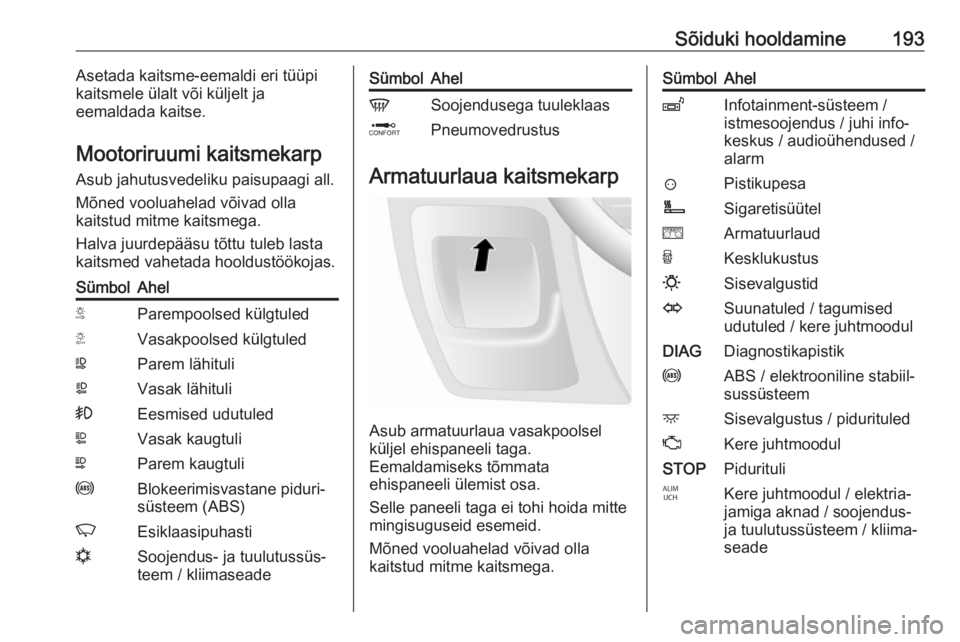

Page 195 of 259

Sõiduki hooldamine193Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp Asub jahutusvedeliku paisupaagi all.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Halva juurdepääsu tõttu tuleb lasta
kaitsmed vahetada hooldustöökojas.SümbolAhelSParempoolsed külgtuledTVasakpoolsed külgtuledWParem lähituliaVasak lähituli>Eesmised udutuledLVasak kaugtuliNParem kaugtuliuBlokeerimisvastane piduri‐
süsteem (ABS)KEsiklaasipuhastinSoojendus- ja tuulutussüs‐
teem / kliimaseadeSümbolAhelVSoojendusega tuuleklaasQPneumovedrustus
Armatuurlaua kaitsmekarp
Asub armatuurlaua vasakpoolsel
küljel ehispaneeli taga.
Eemaldamiseks tõmmata
ehispaneeli ülemist osa.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
SümbolAhelZInfotainment-süsteem /
istmesoojendus / juhi info‐
keskus / audioühendused /
alarm?PistikupesaÌSigaretisüüteleArmatuurlaudUKesklukustus0SisevalgustidOSuunatuled / tagumised
udutuled / kere juhtmoodulDIAGDiagnostikapistikuABS / elektrooniline stabiil‐
sussüsteemdSisevalgustus / pidurituledZKere juhtmoodulSTOPPidurituliIKere juhtmoodul / elektria‐
jamiga aknad / soojendus-
ja tuulutussüsteem / kliima‐
seade

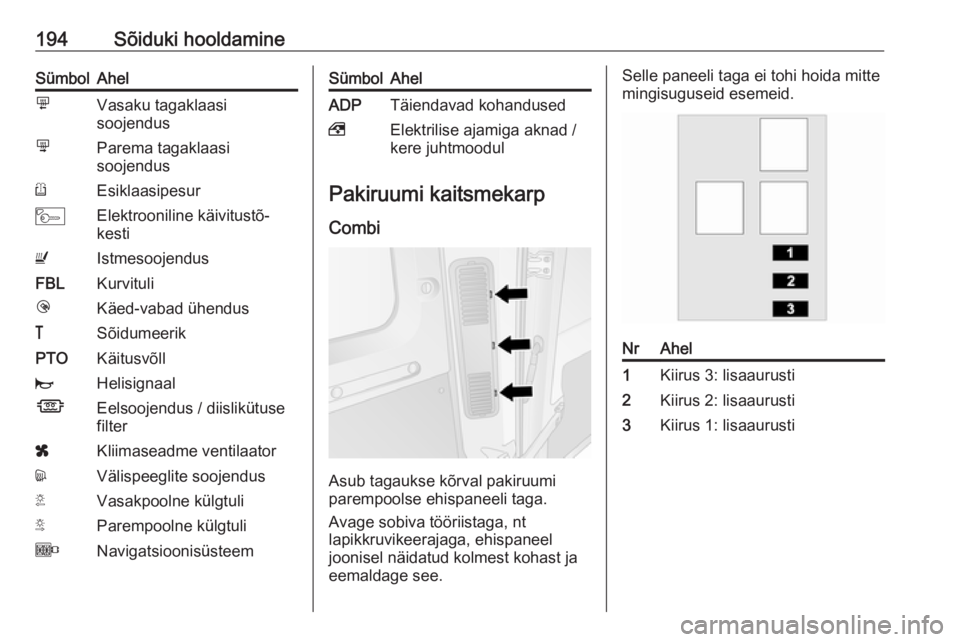

Page 196 of 259

194Sõiduki hooldamineSümbolAhelmVasaku tagaklaasisoojendusnParema tagaklaasi
soojendusREsiklaasipesurMElektrooniline käivitustõ‐
kestiUIstmesoojendusFBLKurvitulilKäed-vabad ühendus&SõidumeerikPTOKäitusvõlljHelisignaalÍEelsoojendus / diislikütuse
filterxKliimaseadme ventilaatordVälispeeglite soojendusTVasakpoolne külgtuliSParempoolne külgtuliONavigatsioonisüsteemSümbolAhelADPTäiendavad kohandused,Elektrilise ajamiga aknad /
kere juhtmoodul
Pakiruumi kaitsmekarp
Combi
Asub tagaukse kõrval pakiruumi
parempoolse ehispaneeli taga.
Avage sobiva tööriistaga, nt
lapikkruvikeerajaga, ehispaneel
joonisel näidatud kolmest kohast ja
eemaldage see.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.NrAhel1Kiirus 3: lisaaurusti2Kiirus 2: lisaaurusti3Kiirus 1: lisaaurusti

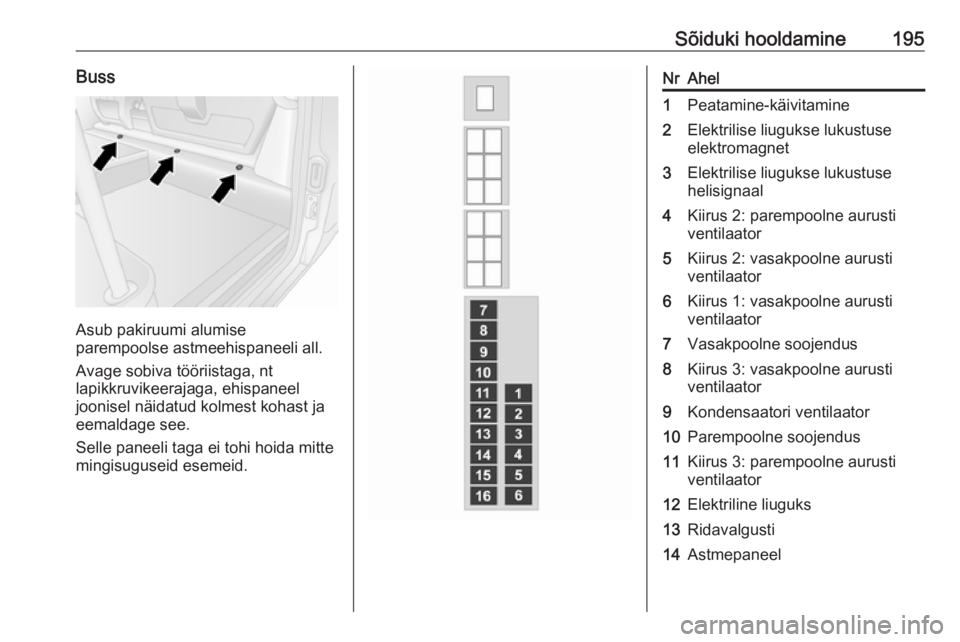

Page 197 of 259

Sõiduki hooldamine195Buss
Asub pakiruumi alumise
parempoolse astmeehispaneeli all.
Avage sobiva tööriistaga, nt
lapikkruvikeerajaga, ehispaneel
joonisel näidatud kolmest kohast ja
eemaldage see.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
NrAhel1Peatamine-käivitamine2Elektrilise liugukse lukustuse
elektromagnet3Elektrilise liugukse lukustuse
helisignaal4Kiirus 2: parempoolne aurusti
ventilaator5Kiirus 2: vasakpoolne aurusti
ventilaator6Kiirus 1: vasakpoolne aurusti
ventilaator7Vasakpoolne soojendus8Kiirus 3: vasakpoolne aurusti
ventilaator9Kondensaatori ventilaator10Parempoolne soojendus11Kiirus 3: parempoolne aurusti
ventilaator12Elektriline liuguks13Ridavalgusti14Astmepaneel

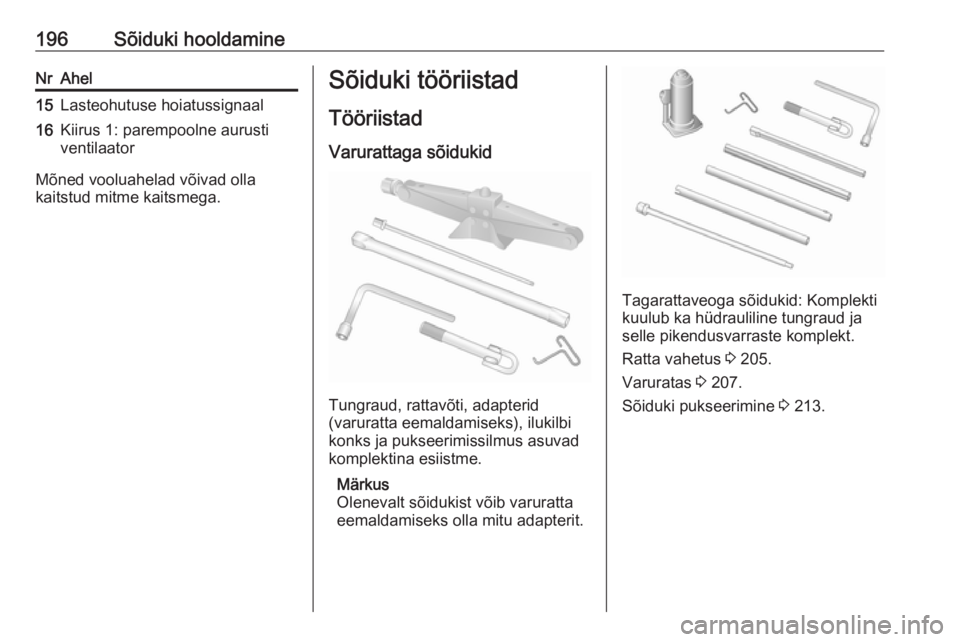

Page 198 of 259

196Sõiduki hooldamineNrAhel15Lasteohutuse hoiatussignaal16Kiirus 1: parempoolne aurusti
ventilaator
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Sõiduki tööriistad
Tööriistad
Varurattaga sõidukid
Tungraud, rattavõti, adapterid
(varuratta eemaldamiseks), ilukilbi
konks ja pukseerimissilmus asuvad komplektina esiistme.
Märkus
Olenevalt sõidukist võib varuratta
eemaldamiseks olla mitu adapterit.
Tagarattaveoga sõidukid: Komplekti
kuulub ka hüdrauliline tungraud ja
selle pikendusvarraste komplekt.
Ratta vahetus 3 205.
Varuratas 3 207.
Sõiduki pukseerimine 3 213.

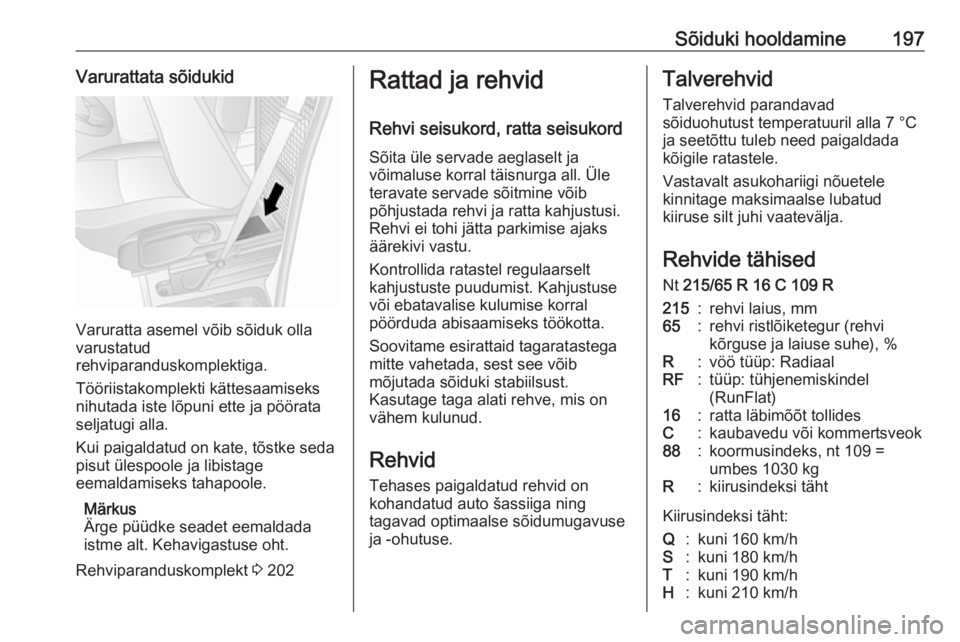

Page 199 of 259

Sõiduki hooldamine197Varurattata sõidukid
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Tööriistakomplekti kättesaamiseks
nihutada iste lõpuni ette ja pöörata
seljatugi alla.
Kui paigaldatud on kate, tõstke seda pisut ülespoole ja libistage
eemaldamiseks tahapoole.
Märkus
Ärge püüdke seadet eemaldada
istme alt. Kehavigastuse oht.
Rehviparanduskomplekt 3 202
Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks töökotta.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Rehvid Tehases paigaldatud rehvid on
kohandatud auto šassiiga ning
tagavad optimaalse sõidumugavuse
ja -ohutuse.Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitage maksimaalse lubatud
kiiruse silt juhi vaatevälja.
Rehvide tähised
Nt 215/65 R 16 C 109 R215:rehvi laius, mm65:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollidesC:kaubavedu või kommertsveok88:koormusindeks, nt 109 =
umbes 1030 kgR:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/h

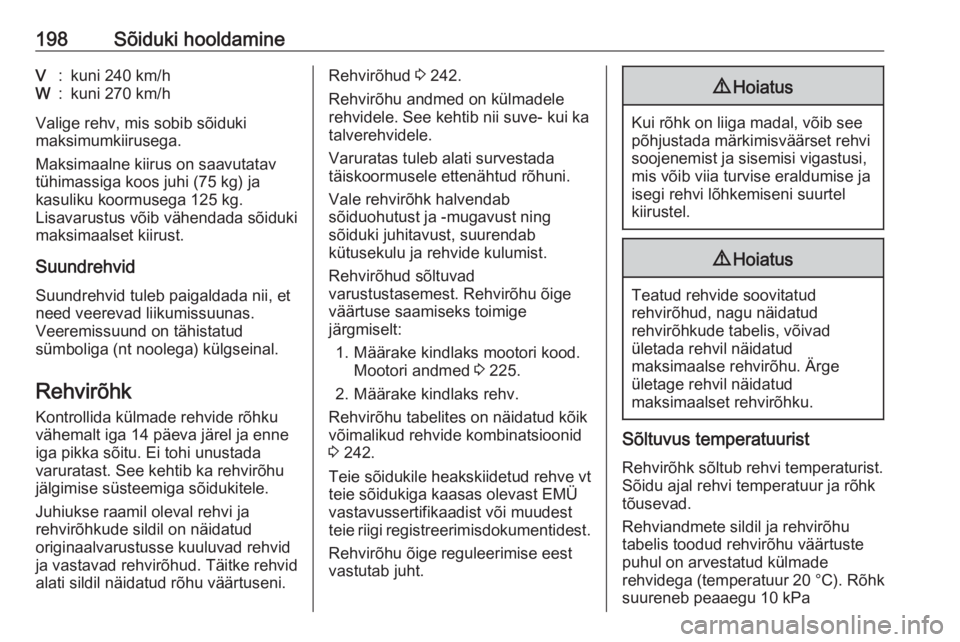

Page 200 of 259

198Sõiduki hooldamineV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Suundrehvid
Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Juhiukse raamil oleval rehvi ja
rehvirõhkude sildil on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud. Täitke rehvid
alati sildil näidatud rõhu väärtuseni.
Rehvirõhud 3 242.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 225.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 242.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad.
Rehviandmete sildil ja rehvirõhu
tabelis toodud rehvirõhu väärtuste
puhul on arvestatud külmade
rehvidega (temperatuur 20 °C). Rõhk
suureneb peaaegu 10 kPa
