Péče o vozidlo209Změna velikosti pneumatikya kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit
3 206.9 Varování
Použití nevhodných pneumatik
nebo kol může mít za následek
dopravní nehodu a bude mít za
následek neplatnost schválení
vozidla k provozu.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na poháněná kola.
U vozidel s dvojitými zadními koly je
povoleno použít sněhové řetězy
pouze na vnější kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 15 mm (včetně
zámku řetězu).9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Kryty kol na ocelových ráfcích se
mohou dostat do kontaktu s některou
částí sněhových řetězů. V tomto
případě kryty kol sejměte.
Se sněhovými řetězy smíte jet
maximální rychlostí 50 km/h a po holé
vozovce smíte jet pouze krátce,
neboť řetězy by se na tvrdé vozovce
velmi rychle opotřebovaly a mohly by
prasknout.

210Péče o vozidloPoužití sněhových řetězů není
povoleno na nouzovém náhradním
kole nebo na kolech jiných rozměrů
než těch, která byly namontována ve
výrobě.
Souprava na opravupneumatik
Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
čtyři mm nebo poškození na stěně
pneumatiky v blízkosti ráfku nelze
soupravou na opravu pneumatik
opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud má vozidlo defekt pneumatiky:
Zabrzděte parkovací brzdu a zařaďte
neutrál (manuální převodovka) nebo
polohu N (automatizovaná manuální
převodovka).
Sada pro opravu pneumatik je
umístěná pod předním sedadlem. Pro
získání přístupu k sadě posuňte
sedadlo zcela dopředu a sklopte
opěradlo.
1. Vyjměte Soupravu na opravu pneumatik zpod předního
sedadla.
2. Vyjměte kompresor.
3. Vyjměte napájecí kabel(y) a hadičku z úložného prostoru na
spodní straně kompresoru.4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku pro těsnicí hmotu na ventilek pneumatiky.
8. Kolébkový spínač na kompresoru musí být v poloze O.

Péče o vozidlo211
9.Připojte červený < napájecí kabel
na kompresoru k bodu pro
startování pomocí startovacích
kabelů 3 218.
Poznámky
V závislosti na modelu může být
svorka pro startování startovacími
kabely umístěna na levé nebo pravé
straně motorového prostoru.10. Připojte černý ] napájecí kabel
ke ukostřovacímu bodu vozidla,
např. k bloku motoru nebo
upevňovacímu šroubu motoru.
Poznámky
V závislosti na typu soupravy na
opravu pneumatik může být nutné
připojit kabel pro napájení
stejnosměrným proudem do
napájecí zásuvka nebo zásuvky
zapalovače cigaret.
U tohoto typu nebude k dispozici
červený < ani černý ] napájecí
kabel.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.

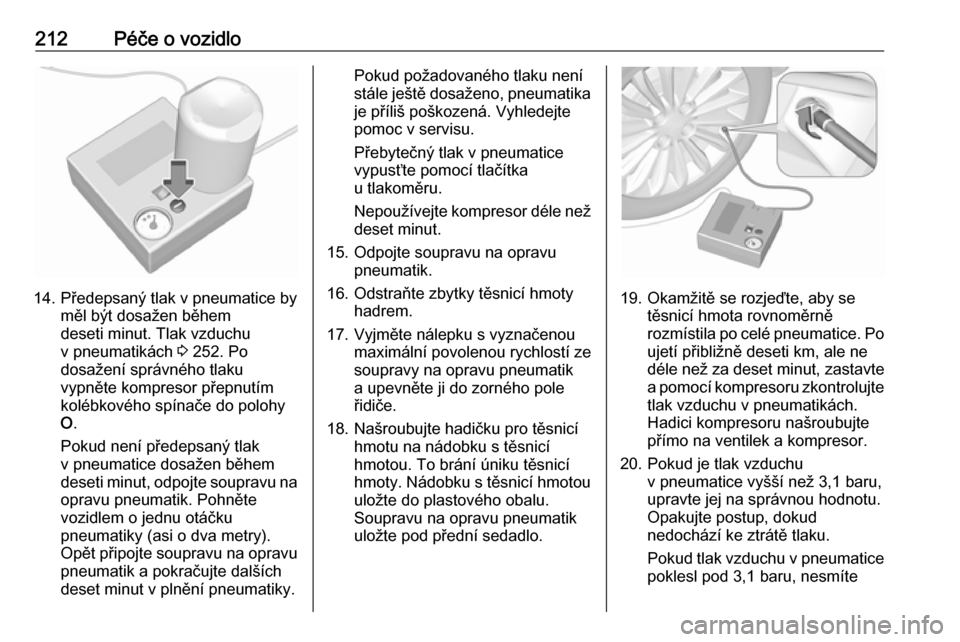

11. Kolébkový spínač na kompresoru přepněte do polohy I. Pneumatika
je plněna těsnicí hmotou.
12. Nanometr kompresoru krátce ukazuje až šest barů. Potom
začne tlak klesat.
13. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.

212Péče o vozidlo
14. Předepsaný tlak v pneumatice byměl být dosažen během
deseti minut. Tlak vzduchu
v pneumatikách 3 252. Po
dosažení správného tlaku
vypněte kompresor přepnutím
kolébkového spínače do polohy
O .
Pokud není předepsaný tlak
v pneumatice dosažen během
deseti minut, odpojte soupravu na
opravu pneumatik. Pohněte
vozidlem o jednu otáčku
pneumatiky (asi o dva metry).
Opět připojte soupravu na opravu pneumatik a pokračujte dalších
deset minut v plnění pneumatiky.
Pokud požadovaného tlaku není
stále ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka
u tlakoměru.
Nepoužívejte kompresor déle než deset minut.
15. Odpojte soupravu na opravu pneumatik.
16. Odstraňte zbytky těsnicí hmoty hadrem.
17. Vyjměte nálepku s vyznačenou maximální povolenou rychlostí ze
soupravy na opravu pneumatik
a upevněte ji do zorného pole
řidiče.
18. Našroubujte hadičku pro těsnicí hmotu na nádobku s těsnicí
hmotou. To brání úniku těsnicí
hmoty. Nádobku s těsnicí hmotou
uložte do plastového obalu.
Soupravu na opravu pneumatik
uložte pod přední sedadlo.
19. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila po celé pneumatice. Po ujetí přibližně deseti km, ale ne
déle než za deset minut, zastavte
a pomocí kompresoru zkontrolujte
tlak vzduchu v pneumatikách.
Hadici kompresoru našroubujte
přímo na ventilek a kompresor.
20. Pokud je tlak vzduchu v pneumatice vyšší než 3,1 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak vzduchu v pneumatice poklesl pod 3,1 baru, nesmíte

Péče o vozidlo213s vozidlem pokračovat v jízdě.
Vyhledejte pomoc v servisu.
21. Soupravu na opravu pneumatik uložte pod přední sedadlo.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo
kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Zabudovaný bezpečnostní
přetlakový ventil se otvírá při tlaku
sedmi barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné používat od teploty cca. -30 °C.Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 210.
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Zabrzděte parkovací brzdu a zařaďte první převodový
stupeň nebo zpátečku (manuální převodovka) nebo polohu N
(automatizovaná manuální
převodovka).
● Vypněte systém vzduchového pérování 3 142.
● Vyjměte rezervní kolo 3 215.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Ve vozidle, které je zvedáno, nesmějí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte motor, pokud je vozidlo zvednuté na zvedáku.
● Před namontováním kola očistěte tkaninou šrouby/matice
kol a jejich závit.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Pomocí dodaného háku sejměte kryt kola. Nářadí vozidla 3 203.
V závislosti na verzi vozidla nejdříve rukou sejměte krytky
šroubů/matic a potom sejměte
kryt kola, nebo kryt kola přitlačte
v bodech označených šipkami
a otočením jej uvolněte.

214Péče o vozidloPohon zadních kol, s dvojitými
zadními koly: Demontujte
nástavec ventilku pneumatiky
z vnitřního zadního kola.
2. Nasaďte klíč na kola (v závislosti na verzi vozidla na klíč nasaďte
nástavce), ujistěte se, že je
bezpečně nasazen, a o půl otáčky
povolte všechny šrouby/matice
kola.

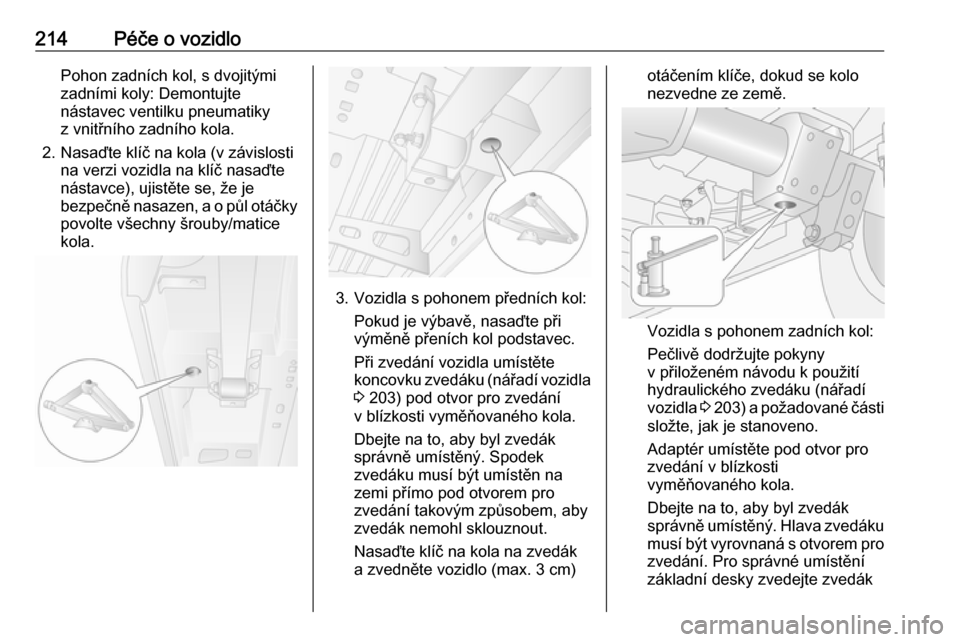

3. Vozidla s pohonem předních kol:
Pokud je výbavě, nasaďte při
výměně přeních kol podstavec.
Při zvedání vozidla umístěte
koncovku zvedáku (nářadí vozidla 3 203) pod otvor pro zvedání
v blízkosti vyměňovaného kola.
Dbejte na to, aby byl zvedák
správně umístěný. Spodek
zvedáku musí být umístěn na
zemi přímo pod otvorem pro
zvedání takovým způsobem, aby
zvedák nemohl sklouznout.
Nasaďte klíč na kola na zvedák
a zvedněte vozidlo (max. 3 cm)
otáčením klíče, dokud se kolo
nezvedne ze země.
Vozidla s pohonem zadních kol:
Pečlivě dodržujte pokyny
v přiloženém návodu k použití
hydraulického zvedáku (nářadí
vozidla 3 203 ) a požadované části
složte, jak je stanoveno.
Adaptér umístěte pod otvor pro
zvedání v blízkosti
vyměňovaného kola.
Dbejte na to, aby byl zvedák
správně umístěný. Hlava zvedáku
musí být vyrovnaná s otvorem pro
zvedání. Pro správné umístění
základní desky zvedejte zvedák

Péče o vozidlo215pumpováním prostřednictvím
stlačení klíče na kola/nástavců.
Zvedejte vozidlo (max. 3 cm)
pomocí stlačování klíče na kola,
dokud se kolo nezvedne ze země.
4. Zcela vyšroubujte šrouby/matice kola a očistěte je kusem tkaniny.
Šrouby/matice kola uložte tak,
aby se závity nezašpinily.
5. Vyměňte kolo.
6. Zašroubujte šrouby/matice kola.
7. Vozidlo spusťte na zem.
8. Nasaďte klíč na kola (v závislosti na verzi vozidla na klíč nasaďte
nástavce), ujistěte se, že je
bezpečně nasazen, a postupně
křížem utáhněte jednotlivé
šrouby/matice kola. Utahovací
moment je: 172 Nm (pohon
předních kol), 235 Nm (pohon
zadních kol s dvojitými zadními
koly), 264 Nm (pohon zadních kol
se samostatnými zadními koly).
9. Nasaďte zpět kryt kola. Pohon zadních kol, s dvojitými
zadními koly: Před nasazením
krytu kola namontujte nástavecventilku pneumatiky z vnitřního
zadního kola.
Poznámky
Pokud jsou ve výbavě, umístěte
pojistné šrouby proti krádeži co
možná nejblíže ventilku pneumatiky
(v opačném případě mohou bránit
nasazení krytu kola).
10. Uložte vyměněné kolo 3 215
a nářadí vozidla 3 203.
11. Nechte co nejdříve nové kolo na vozidle vyvážit. Co možno
nejdříve zkontrolujte tlak vzduchu
v nainstalované pneumatice
3 252 a také utahovací moment
šroubů/matic kola.
Vadnou pneumatiku nechte vyměnit
nebo opravit.
Rezervní kolo Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 210.
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platíomezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Náhradní kolo je uchyceno pod
rámem vozidla použitím navijáku a je
zajištěno utažením lanka pomocí
klíče na kola a adaptérů (v závislosti
na vozidle).
Dojde-li k defektu zadní pneumatiky
u plně naloženého vozidla, může být
nutné zvednout vozidlo, abyste
získali přístup k náhradnímu kolu.

216Péče o vozidlo
Chcete-li uvolnit rezervní kolo,
povolte lanko spojující klíč kola
a adaptéry (v závislosti na vozidlu) do polohy drážky podle obrázku
a spusťte kolo úplně dolů otočením klíče po směru hodinových ručiček.
Výstraha
Ke spuštění rezervního kola
používejte šroub na kola
a adaptéry (v závislosti na
vozidle).
Je zakázáno používat
pneumatické nářadí. Může dojít
k poškození navíjecího lana
a zařízení.
Umístěte kolo vzpřímeně, uvolněte
pojistku z ráfku a uvolněte kolo
z lanka a připojené pojistky
vyvedením těchto součástí skrze
střed kola.
Vozidla s dvojitými zadními koly mají
dodatečnou upevňovací desku
připevněnou k rezervnímu kolu. Před
použitím kola odmontujte matici
a odejměte upevňovací desku.Při zpětné montáži rezervního kola
nejdříve nasaďte montážní desku
(vozidla s dvojmontáží zadních kol)
zajistěte ji maticí.
Kolo postavte do vzpřímené polohy
a lanko a připojenou pojistku
protáhněte ze přední strany kola
(strana s ventilem pneumatiky)
středem kola. Při zpětné montáži
připevněte držák a upněte jej na místo, pak se ujistěte, že jsou
správně umístěny a že vnější strana
kola (strana s ventilkem pneumatiky)
směřuje nahoru.

Péče o vozidlo217
Umístěte kolo pod rám vozidla přímo
pod mechanismus navijáku.
Použijte klíč na kola a adaptéry
a zasuňte jej do drážky podle výše
uvedeného obrázku, napněte lanko a otáčejte klíčem na kola proti směru
hodinových ručiček, dokud nebude
kolo zcela zajištěno v horní poloze.9 Varování
Při montáž rezervního kola pod
rám vozidla zajistěte, aby přední
strana kola (strana s ventilkem
pneumatiky) byla umístěna
směrem nahoru.
Nouzové náhradní kolo
Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.
Pokud je na vozidle vzadu
pneumatika s defektem a táhnete jiné vozidlo, namontujte dojezdové
rezervní kolo dopředu
a plnohodnotnou pneumatiku
dozadu.
Sněhové řetězy 3 209.
Letní a zimní pneumatiky
Používáte-li zimní pneumatiky,
náhradní kolo může být stále
osazeno letní pneumatikou.
Používáte-li náhradní kolo, které je
osazeno letní pneumatikou, může to
ovlivnit ovladatelnost vozidla,
zejména na kluzkém povrchu
vozovky.
Směrové pneumatiky Směrové pneumatiky nasaďte tak,
aby se otáčely ve směru jízdy. Směr
otáčení je vyznačen symbolem (např.
šipkou) na boku pneumatiky.

218Péče o vozidloNásledující platí pro pneumatiky
instalované proti směru otáčení:
● Ovladatelnost může být ovlivněna. Vadnou pneumatikudejte co nejdříve renovovat nebo
opravit a namontujte ji místo
náhradního kola.
● Při jízdě nepřekračujte rychlost 80 km/h.
● Jezděte zvlášť opatrně na vlhké vozovce a vozovce pokryté
sněhem.Startování pomocí
startovacích kabelů
Svorka pro startování pomocí
startovacích kabelů je umístěna
v motorovém prostoru.
Vozidlo s vybitým akumulátorem
můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.
Nestartujte s rychlonabíječkou.9 Varování
Při startování motoru pomocí
startovacích kabelů buďte
extrémně opatrní. Jakékoli
odchýlení se od následujících
pokynů může vést ke zraněním
nebo poškození následkem
výbuchu akumulátoru nebo
k poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu
akumulátoru s očima, pokožkou,
tkaninami a lakovanými povrchy.
Kapalina obsahuje kyselinu
sírovou, která může při přímém
kontaktu způsobit zranění nebo
hmotné škody.
Výstraha
Systém vzduchového pérování se musí vypnout před startováním
pomocí startovacích kabelů.
Vzduchové pérování 3 142.
● Nikdy se nepohybujte v blízkosti
akumulátoru vozidla s otevřenýmohněm nebo zdrojem jisker.
● Vybitý akumulátor vozidla může zamrznout již při teplotě 0 °C.
Před připojením kabelů nechte
zamrzlý akumulátor vozidla
rozmrznout.
● Při manipulaci s akumulátorem vozidla používejte ochranné
brýle a ochranný oděv.
