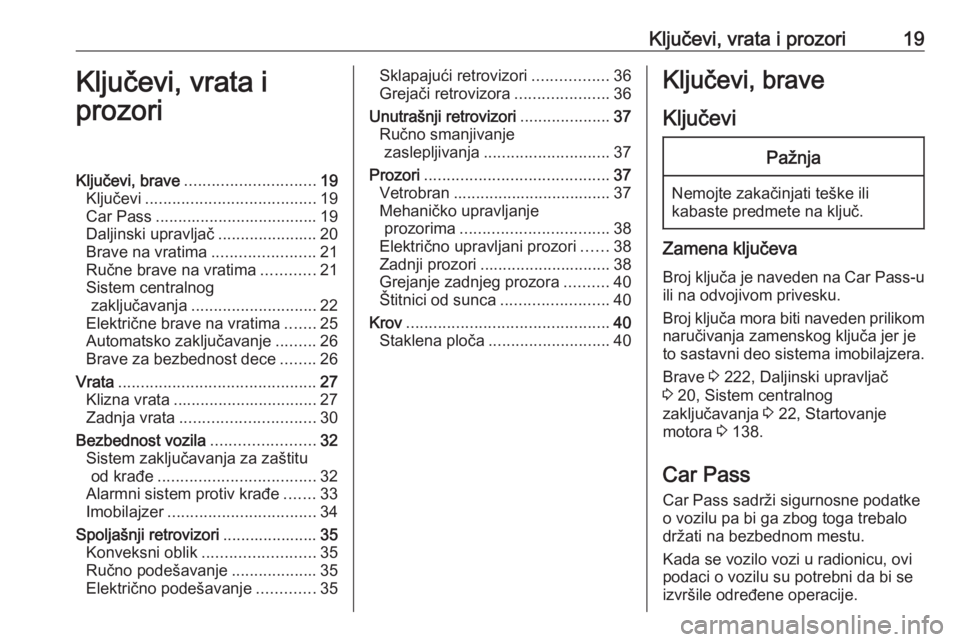

Ključevi, vrata i prozori19Ključevi, vrata i
prozoriKljučevi, brave ............................. 19
Ključevi ...................................... 19
Car Pass .................................... 19
Daljinski upravljač ......................20
Brave na vratima .......................21
Ručne brave na vratima ............21
Sistem centralnog zaključavanja ............................ 22
Električne brave na vratima .......25
Automatsko zaključavanje .........26
Brave za bezbednost dece ........26
Vrata ............................................ 27
Klizna vrata ................................ 27
Zadnja vrata .............................. 30
Bezbednost vozila .......................32
Sistem zaključavanja za zaštitu od krađe ................................... 32
Alarmni sistem protiv krađe .......33
Imobilajzer ................................. 34
Spoljašnji retrovizori .....................35
Konveksni oblik ......................... 35
Ručno podešavanje ...................35
Električno podešavanje .............35Sklapajući retrovizori .................36
Grejači retrovizora .....................36
Unutrašnji retrovizori ....................37
Ručno smanjivanje zaslepljivanja ............................ 37
Prozori ......................................... 37
Vetrobran ................................... 37
Mehaničko upravljanje prozorima ................................. 38
Električno upravljani prozori ......38
Zadnji prozori ............................. 38
Grejanje zadnjeg prozora ..........40
Štitnici od sunca ........................40
Krov ............................................. 40
Staklena ploča ........................... 40Ključevi, brave
KljučeviPažnja
Nemojte zakačinjati teške ili
kabaste predmete na ključ.
Zamena ključeva
Broj ključa je naveden na Car Pass-u
ili na odvojivom privesku.
Broj ključa mora biti naveden prilikom
naručivanja zamenskog ključa jer je
to sastavni deo sistema imobilajzera.
Brave 3 222, Daljinski upravljač
3 20, Sistem centralnog
zaključavanja 3 22, Startovanje
motora 3 138.
Car Pass Car Pass sadrži sigurnosne podatkeo vozilu pa bi ga zbog toga trebalo
držati na bezbednom mestu.
Kada se vozilo vozi u radionicu, ovi
podaci o vozilu su potrebni da bi se
izvršile određene operacije.
Page 22 of 271

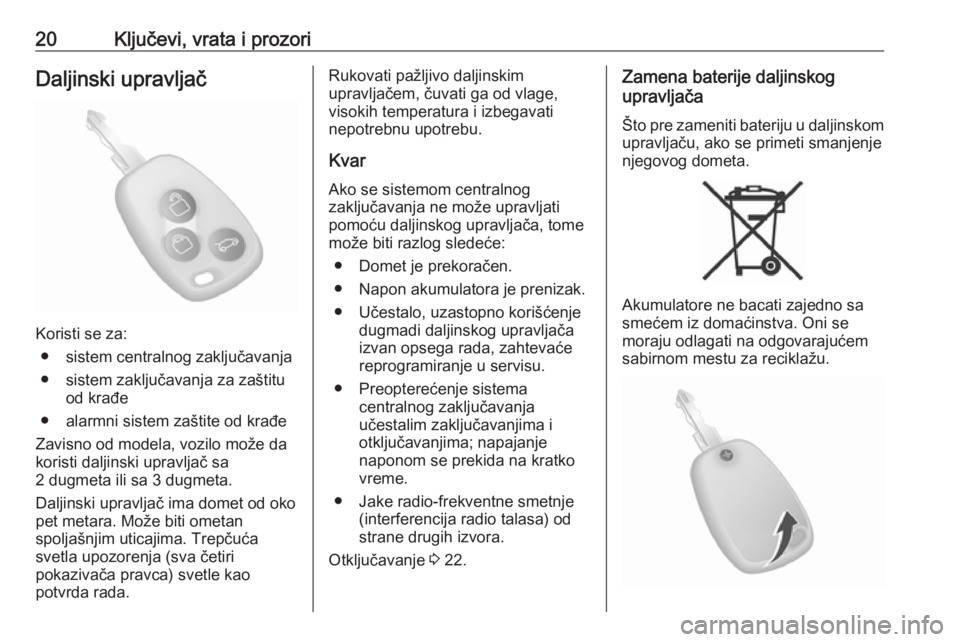

20Ključevi, vrata i prozoriDaljinski upravljač
Koristi se za:● sistem centralnog zaključavanja
● sistem zaključavanja za zaštitu od krađe
● alarmni sistem zaštite od krađe
Zavisno od modela, vozilo može da koristi daljinski upravljač sa
2 dugmeta ili sa 3 dugmeta.
Daljinski upravljač ima domet od oko
pet metara. Može biti ometan
spoljašnjim uticajima. Trepčuća
svetla upozorenja (sva četiri
pokazivača pravca) svetle kao
potvrda rada.
Rukovati pažljivo daljinskim
upravljačem, čuvati ga od vlage,
visokih temperatura i izbegavati
nepotrebnu upotrebu.
Kvar Ako se sistemom centralnog
zaključavanja ne može upravljati pomoću daljinskog upravljača, tome
može biti razlog sledeće:
● Domet je prekoračen.
● Napon akumulatora je prenizak.
● Učestalo, uzastopno korišćenje dugmadi daljinskog upravljača
izvan opsega rada, zahtevaće
reprogramiranje u servisu.
● Preopterećenje sistema centralnog zaključavanja
učestalim zaključavanjima i
otključavanjima; napajanje
naponom se prekida na kratko
vreme.
● Jake radio-frekventne smetnje (interferencija radio talasa) od
strane drugih izvora.
Otključavanje 3 22.Zamena baterije daljinskog
upravljača
Što pre zameniti bateriju u daljinskom
upravljaču, ako se primeti smanjenje
njegovog dometa.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Page 23 of 271

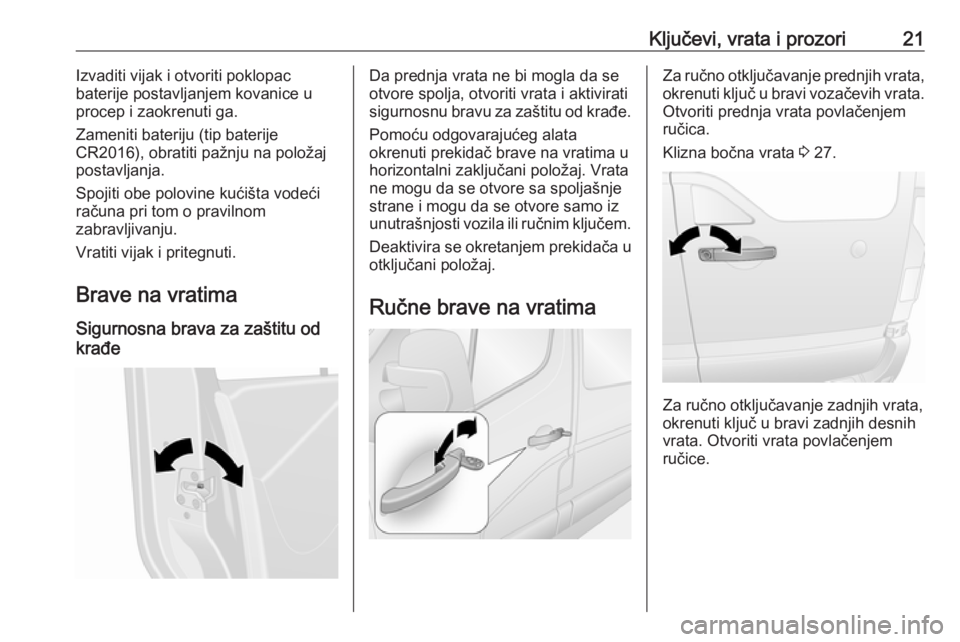

Ključevi, vrata i prozori21Izvaditi vijak i otvoriti poklopac
baterije postavljanjem kovanice u procep i zaokrenuti ga.
Zameniti bateriju (tip baterije
CR2016), obratiti pažnju na položaj
postavljanja.
Spojiti obe polovine kućišta vodeći
računa pri tom o pravilnom
zabravljivanju.
Vratiti vijak i pritegnuti.
Brave na vratima Sigurnosna brava za zaštitu od
krađeDa prednja vrata ne bi mogla da se
otvore spolja, otvoriti vrata i aktivirati sigurnosnu bravu za zaštitu od krađe.
Pomoću odgovarajućeg alata
okrenuti prekidač brave na vratima u
horizontalni zaključani položaj. Vrata ne mogu da se otvore sa spoljašnjestrane i mogu da se otvore samo iz
unutrašnjosti vozila ili ručnim ključem.
Deaktivira se okretanjem prekidača u
otključani položaj.
Ručne brave na vratimaZa ručno otključavanje prednjih vrata,
okrenuti ključ u bravi vozačevih vrata. Otvoriti prednja vrata povlačenjem
ručica.
Klizna bočna vrata 3 27.
Za ručno otključavanje zadnjih vrata,
okrenuti ključ u bravi zadnjih desnih
vrata. Otvoriti vrata povlačenjem
ručice.
Page 24 of 271
22Ključevi, vrata i prozori
Leva zadnja vrata se zatim
oslobađaju pomoću ručice na
unutrašnjoj ivici vrata.
Uvek zatvoriti leva vrata pre desnih.
Zadnja vrata 3 30.
Sistem centralnog zaključavanja
Otključavanje i zaključavanje prednjih
vrata, kliznih bočnih vrata i prtljažnog
prostora.
Pomoću daljinskog upravljača sa
3 dugmeta mogu da se posebno
otključaju i zaključaju prednja vrata i
prtljažni prostor (i, u zavisnosti od konfiguracije vozila, klizna bočna
vrata).
Napomena
Ukratko nakon otključavanja vozila
daljinskim upravljačem, ukoliko se
ne otvore nijedna vrata, ona se
automatski zaključavaju.
Otključavanje vozila
Rukovanje sistemom centralnog
zaključavanja sa daljinskim
upravljačem potvrđuje se trepćućim
svetlima upozorenja (sva četiri
pokazivača pravca). Trepćuća svetla
upozorenja (sva četiri pokazivača
pravca) trepću jednom da označe da
je vozilo otključano a dva puta da označe da je vozilo zaključano.Otključavanje daljinskim upravljačem
sa 2 dugmeta
Pritisnuti c za otključavanje prednjih
vrata. Za otključavanje čitavog vozila, pritisnuti još jednom.
Page 25 of 271

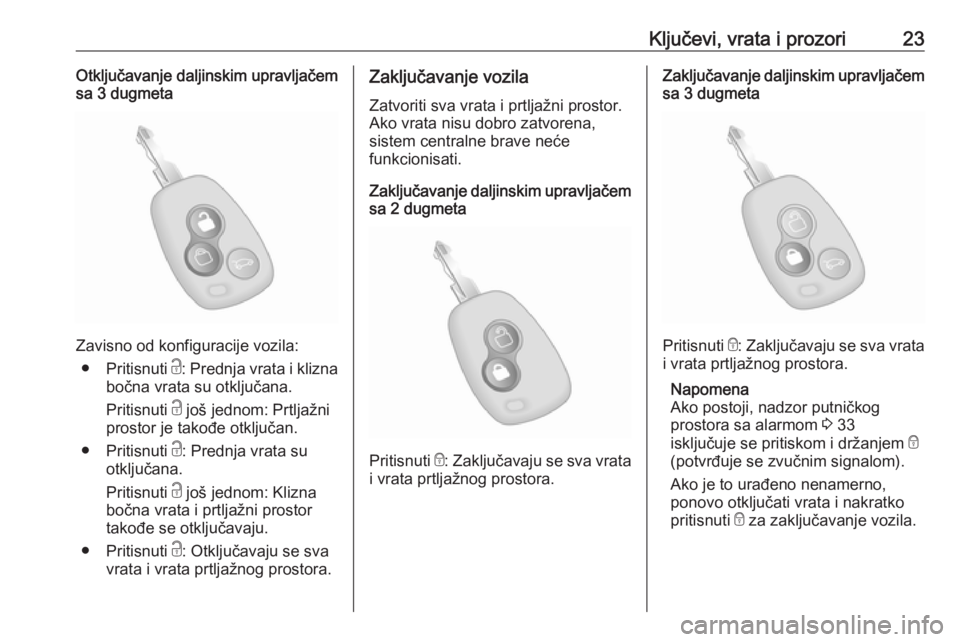

Ključevi, vrata i prozori23Otključavanje daljinskim upravljačem
sa 3 dugmeta
Zavisno od konfiguracije vozila:
● Pritisnuti c: Prednja vrata i klizna
bočna vrata su otključana.
Pritisnuti c još jednom: Prtljažni
prostor je takođe otključan.
● Pritisnuti c: Prednja vrata su
otključana.
Pritisnuti c još jednom: Klizna
bočna vrata i prtljažni prostor
takođe se otključavaju.
● Pritisnuti c: Otključavaju se sva
vrata i vrata prtljažnog prostora.
Zaključavanje vozila
Zatvoriti sva vrata i prtljažni prostor.
Ako vrata nisu dobro zatvorena,
sistem centralne brave neće
funkcionisati.
Zaključavanje daljinskim upravljačem
sa 2 dugmeta
Pritisnuti e: Zaključavaju se sva vrata
i vrata prtljažnog prostora.
Zaključavanje daljinskim upravljačem sa 3 dugmeta
Pritisnuti e: Zaključavaju se sva vrata
i vrata prtljažnog prostora.
Napomena
Ako postoji, nadzor putničkog
prostora sa alarmom 3 33
isključuje se pritiskom i držanjem e
(potvrđuje se zvučnim signalom).
Ako je to urađeno nenamerno,
ponovo otključati vrata i nakratko
pritisnuti e za zaključavanje vozila.
Page 26 of 271

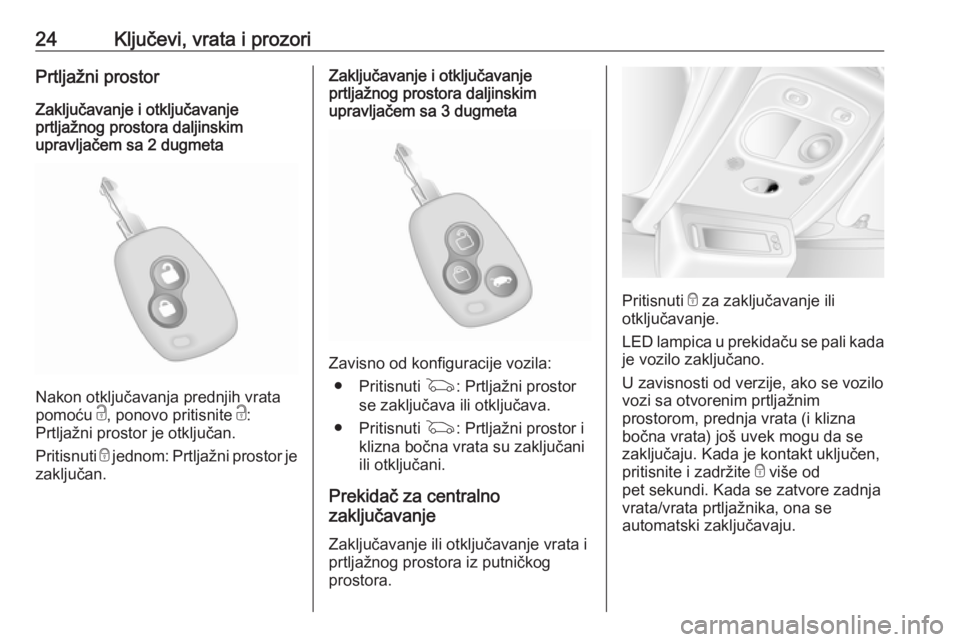

24Ključevi, vrata i prozoriPrtljažni prostor
Zaključavanje i otključavanje
prtljažnog prostora daljinskim
upravljačem sa 2 dugmeta
Nakon otključavanja prednjih vrata
pomoću c, ponovo pritisnite c:
Prtljažni prostor je otključan.
Pritisnuti e jednom: Prtljažni prostor je
zaključan.
Zaključavanje i otključavanje
prtljažnog prostora daljinskim
upravljačem sa 3 dugmeta
Zavisno od konfiguracije vozila:
● Pritisnuti G: Prtljažni prostor
se zaključava ili otključava.
● Pritisnuti G: Prtljažni prostor i
klizna bočna vrata su zaključani ili otključani.
Prekidač za centralno
zaključavanje
Zaključavanje ili otključavanje vrata i prtljažnog prostora iz putničkog
prostora.
Pritisnuti e za zaključavanje ili
otključavanje.
LED lampica u prekidaču se pali kada je vozilo zaključano.
U zavisnosti od verzije, ako se vozilo
vozi sa otvorenim prtljažnim
prostorom, prednja vrata (i klizna
bočna vrata) još uvek mogu da se
zaključaju. Kada je kontakt uključen,
pritisnite i zadržite e više od
pet sekundi. Kada se zatvore zadnja
vrata/vrata prtljažnika, ona se
automatski zaključavaju.
Page 27 of 271

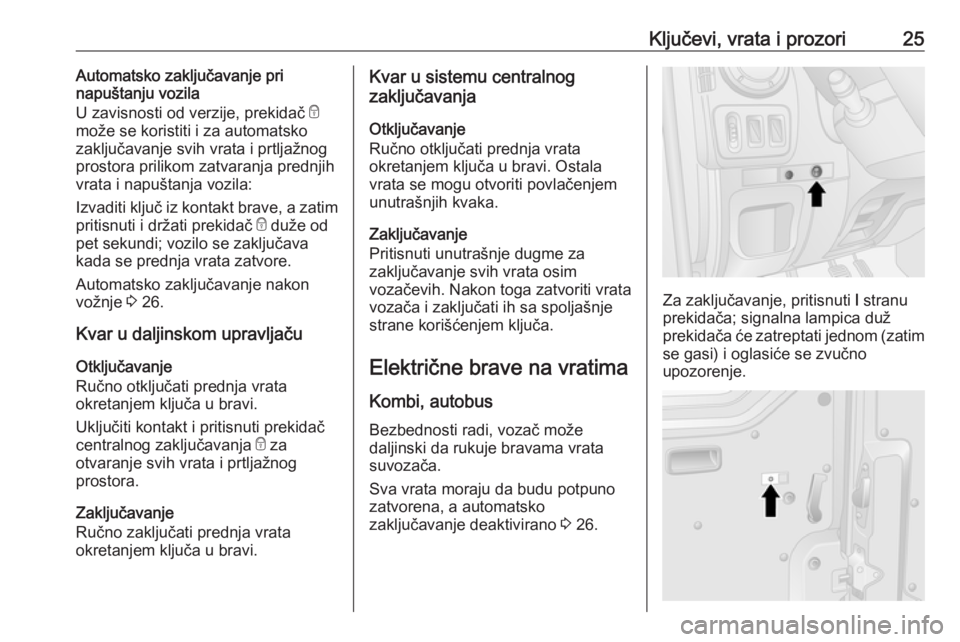

Ključevi, vrata i prozori25Automatsko zaključavanje pri
napuštanju vozila
U zavisnosti od verzije, prekidač e
može se koristiti i za automatsko
zaključavanje svih vrata i prtljažnog
prostora prilikom zatvaranja prednjih vrata i napuštanja vozila:
Izvaditi ključ iz kontakt brave, a zatim
pritisnuti i držati prekidač e duže od
pet sekundi; vozilo se zaključava kada se prednja vrata zatvore.
Automatsko zaključavanje nakon
vožnje 3 26.
Kvar u daljinskom upravljaču
Otključavanje
Ručno otključati prednja vrata
okretanjem ključa u bravi.
Uključiti kontakt i pritisnuti prekidač
centralnog zaključavanja e za
otvaranje svih vrata i prtljažnog
prostora.
Zaključavanje
Ručno zaključati prednja vrata
okretanjem ključa u bravi.Kvar u sistemu centralnog
zaključavanja
Otključavanje
Ručno otključati prednja vrata
okretanjem ključa u bravi. Ostala
vrata se mogu otvoriti povlačenjem
unutrašnjih kvaka.
Zaključavanje
Pritisnuti unutrašnje dugme za
zaključavanje svih vrata osim
vozačevih. Nakon toga zatvoriti vrata
vozača i zaključati ih sa spoljašnje
strane korišćenjem ključa.
Električne brave na vratima Kombi, autobus
Bezbednosti radi, vozač može
daljinski da rukuje bravama vrata
suvozača.
Sva vrata moraju da budu potpuno zatvorena, a automatsko
zaključavanje deaktivirano 3 26.
Za zaključavanje, pritisnuti l stranu
prekidača; signalna lampica duž
prekidača će zatreptati jednom (zatim
se gasi) i oglasiće se zvučno
upozorenje.
Page 28 of 271

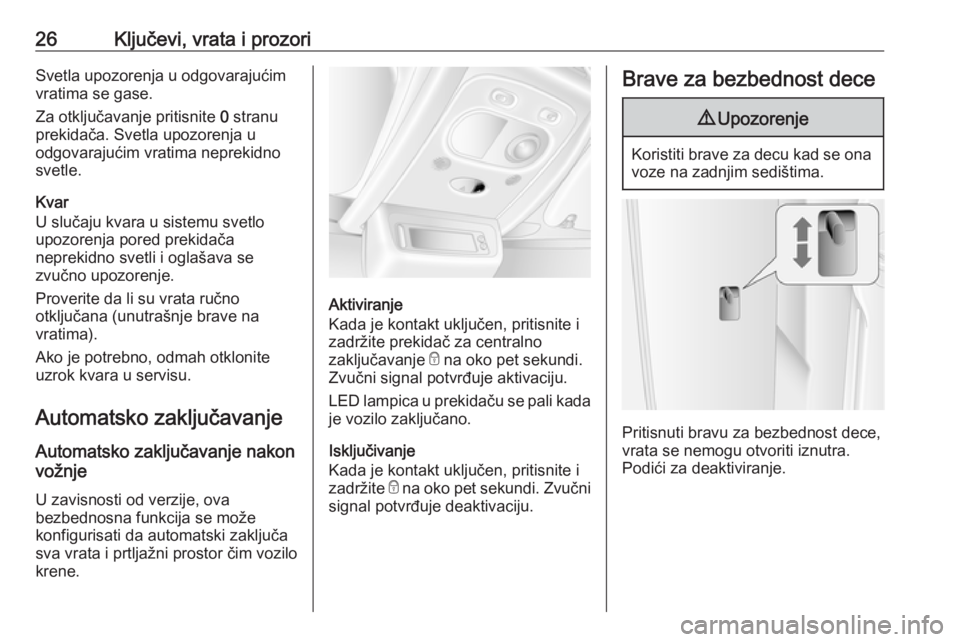

26Ključevi, vrata i prozoriSvetla upozorenja u odgovarajućim
vratima se gase.
Za otključavanje pritisnite 0 stranu
prekidača. Svetla upozorenja u
odgovarajućim vratima neprekidno
svetle.
Kvar
U slučaju kvara u sistemu svetlo
upozorenja pored prekidača
neprekidno svetli i oglašava se
zvučno upozorenje.
Proverite da li su vrata ručno
otključana (unutrašnje brave na
vratima).
Ako je potrebno, odmah otklonite
uzrok kvara u servisu.
Automatsko zaključavanje
Automatsko zaključavanje nakon
vožnje
U zavisnosti od verzije, ova
bezbednosna funkcija se može
konfigurisati da automatski zaključa
sva vrata i prtljažni prostor čim vozilo
krene.
Aktiviranje
Kada je kontakt uključen, pritisnite i
zadržite prekidač za centralno
zaključavanje e na oko pet sekundi.
Zvučni signal potvrđuje aktivaciju.
LED lampica u prekidaču se pali kada je vozilo zaključano.
Isključivanje
Kada je kontakt uključen, pritisnite i
zadržite e na oko pet sekundi. Zvučni
signal potvrđuje deaktivaciju.
Brave za bezbednost dece9 Upozorenje
Koristiti brave za decu kad se ona
voze na zadnjim sedištima.
Pritisnuti bravu za bezbednost dece,
vrata se nemogu otvoriti iznutra.
Podići za deaktiviranje.
Page 29 of 271

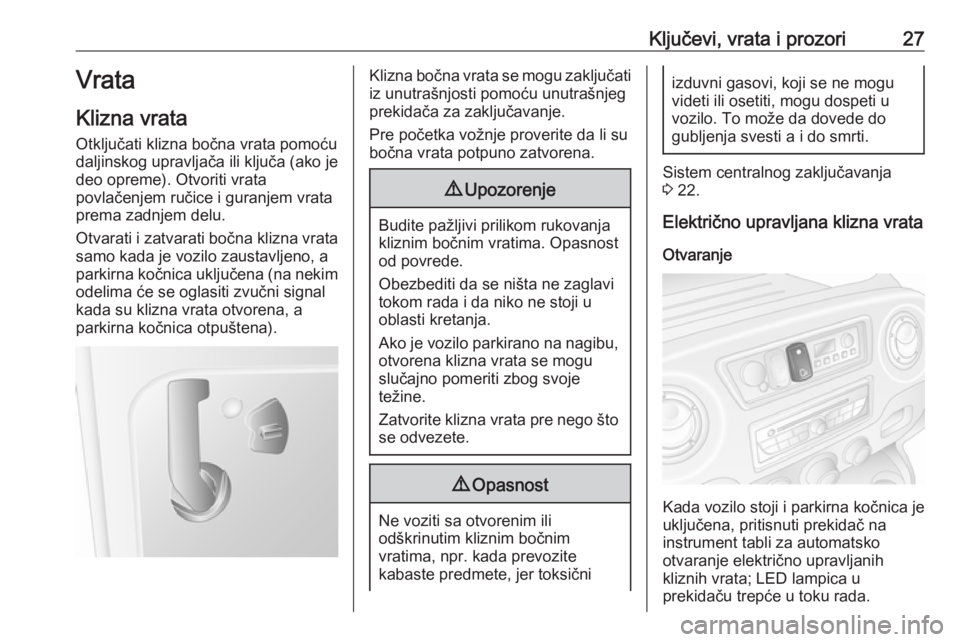

Ključevi, vrata i prozori27Vrata
Klizna vrata Otključati klizna bočna vrata pomoću
daljinskog upravljača ili ključa (ako je
deo opreme). Otvoriti vrata
povlačenjem ručice i guranjem vrata
prema zadnjem delu.
Otvarati i zatvarati bočna klizna vrata
samo kada je vozilo zaustavljeno, a
parkirna kočnica uključena (na nekim odelima će se oglasiti zvučni signal
kada su klizna vrata otvorena, a
parkirna kočnica otpuštena).Klizna bočna vrata se mogu zaključati
iz unutrašnjosti pomoću unutrašnjeg
prekidača za zaključavanje.
Pre početka vožnje proverite da li su
bočna vrata potpuno zatvorena.9 Upozorenje
Budite pažljivi prilikom rukovanja
kliznim bočnim vratima. Opasnost
od povrede.
Obezbediti da se ništa ne zaglavi
tokom rada i da niko ne stoji u
oblasti kretanja.
Ako je vozilo parkirano na nagibu, otvorena klizna vrata se mogu
slučajno pomeriti zbog svoje
težine.
Zatvorite klizna vrata pre nego što se odvezete.
9 Opasnost
Ne voziti sa otvorenim ili
odškrinutim kliznim bočnim
vratima, npr. kada prevozite
kabaste predmete, jer toksični
izduvni gasovi, koji se ne mogu
videti ili osetiti, mogu dospeti u
vozilo. To može da dovede do
gubljenja svesti a i do smrti.
Sistem centralnog zaključavanja
3 22.
Električno upravljana klizna vrata
Otvaranje
Kada vozilo stoji i parkirna kočnica je
uključena, pritisnuti prekidač na
instrument tabli za automatsko
otvaranje električno upravljanih
kliznih vrata; LED lampica u
prekidaču trepće u toku rada.
Page 30 of 271

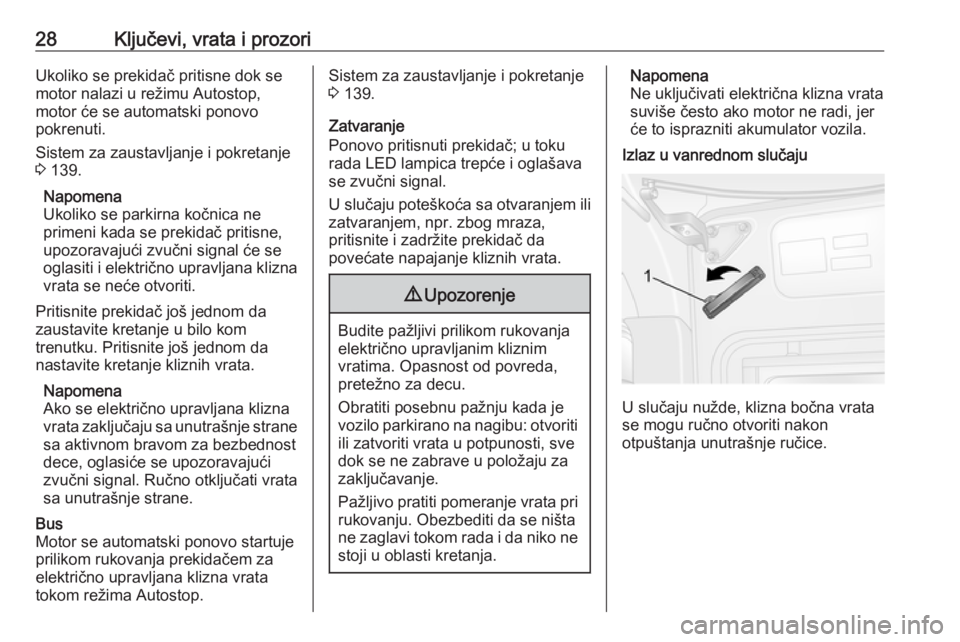

28Ključevi, vrata i prozoriUkoliko se prekidač pritisne dok semotor nalazi u režimu Autostop,
motor će se automatski ponovo
pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Napomena
Ukoliko se parkirna kočnica ne
primeni kada se prekidač pritisne, upozoravajući zvučni signal će se
oglasiti i električno upravljana klizna
vrata se neće otvoriti.
Pritisnite prekidač još jednom da zaustavite kretanje u bilo kom
trenutku. Pritisnite još jednom da
nastavite kretanje kliznih vrata.
Napomena
Ako se električno upravljana klizna
vrata zaključaju sa unutrašnje strane
sa aktivnom bravom za bezbednost dece, oglasiće se upozoravajući
zvučni signal. Ručno otključati vrata
sa unutrašnje strane.Bus
Motor se automatski ponovo startuje
prilikom rukovanja prekidačem za
električno upravljana klizna vrata
tokom režima Autostop.Sistem za zaustavljanje i pokretanje
3 139.
Zatvaranje
Ponovo pritisnuti prekidač; u toku
rada LED lampica trepće i oglašava
se zvučni signal.
U slučaju poteškoća sa otvaranjem ili
zatvaranjem, npr. zbog mraza,
pritisnite i zadržite prekidač da
povećate napajanje kliznih vrata.9 Upozorenje
Budite pažljivi prilikom rukovanja
električno upravljanim kliznim
vratima. Opasnost od povreda,
pretežno za decu.
Obratiti posebnu pažnju kada je
vozilo parkirano na nagibu: otvoriti ili zatvoriti vrata u potpunosti, sve
dok se ne zabrave u položaju za
zaključavanje.
Pažljivo pratiti pomeranje vrata pri rukovanju. Obezbediti da se ništa
ne zaglavi tokom rada i da niko ne
stoji u oblasti kretanja.
Napomena
Ne uključivati električna klizna vrata
suviše često ako motor ne radi, jer
će to isprazniti akumulator vozila.
Izlaz u vanrednom slučaju
U slučaju nužde, klizna bočna vrata
se mogu ručno otvoriti nakon
otpuštanja unutrašnje ručice.
