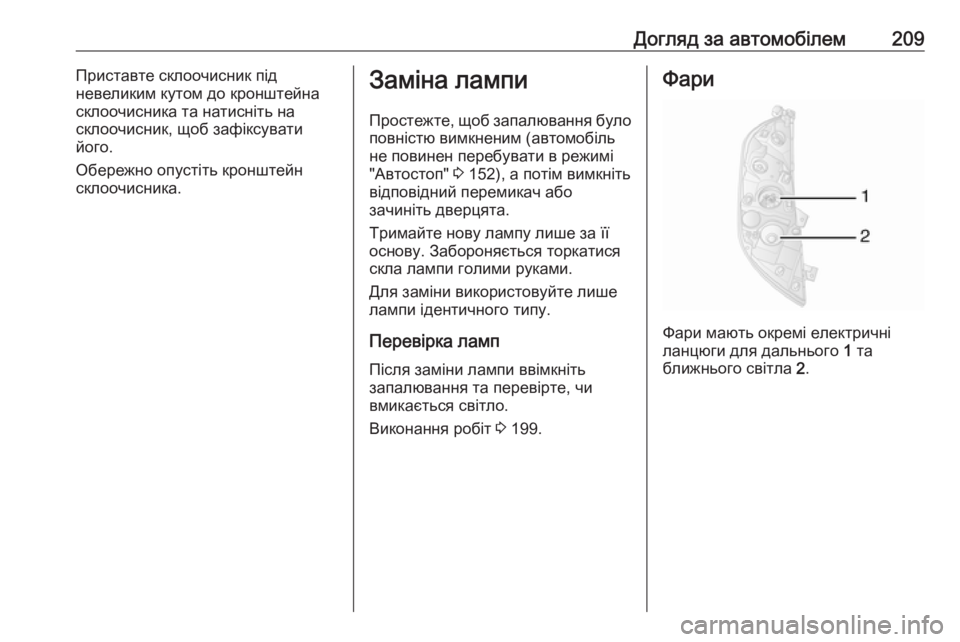

Догляд за автомобілем209Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.Заміна лампи
Простежте, щоб запалювання було повністю вимкненим (автомобіль
не повинен перебувати в режимі
"Автостоп" 3 152), а потім вимкніть
відповідний перемикач або
зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Виконання робіт 3 199.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.

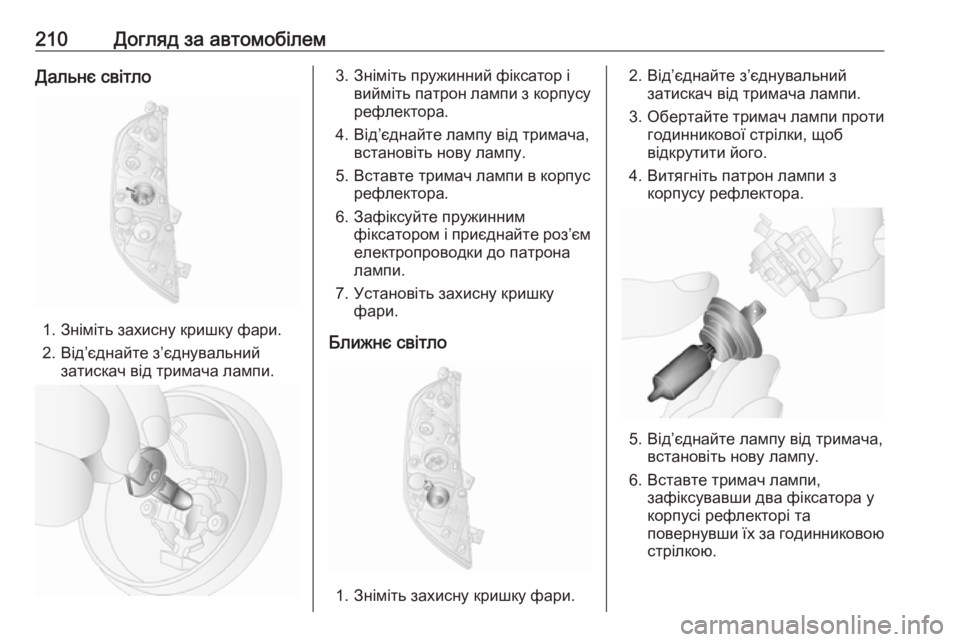

210Догляд за автомобілемДальнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Зніміть пружинний фіксатор і вийміть патрон лампи з корпусу
рефлектора.
4. Від’єднайте лампу від тримача, встановіть нову лампу.
5. Вставте тримач лампи в корпус рефлектора.
6. Зафіксуйте пружинним фіксатором і приєднайте роз’єм
електропроводки до патрона
лампи.
7. Установіть захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.

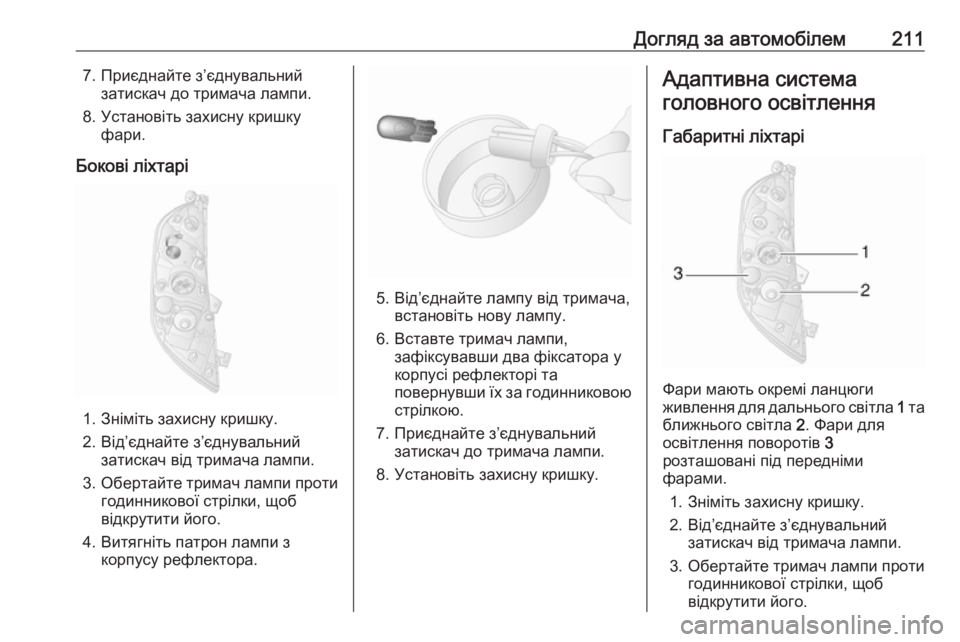

Догляд за автомобілем2117. Приєднайте з’єднувальнийзатискач до тримача лампи.
8. Установіть захисну кришку фари.
Бокові ліхтарі
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Адаптивна система
головного освітлення
Габаритні ліхтарі
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Фари для
освітлення поворотів 3
розташовані під передніми
фарами.
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.

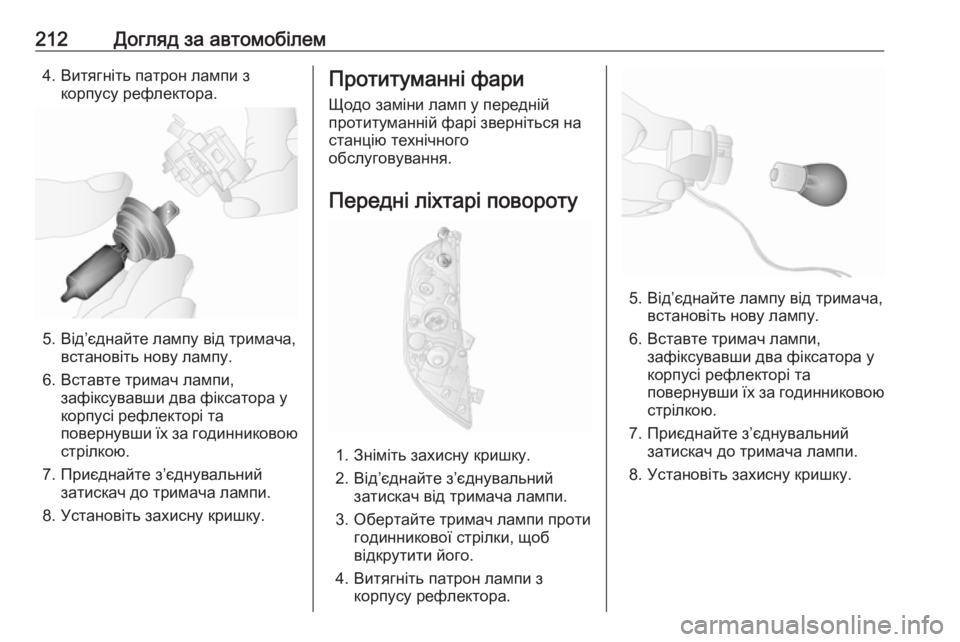

212Догляд за автомобілем4. Витягніть патрон лампи зкорпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Протитуманні фари
Щодо заміни ламп у передній
протитуманній фарі зверніться на
станцію технічного
обслуговування.
Передні ліхтарі повороту
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.

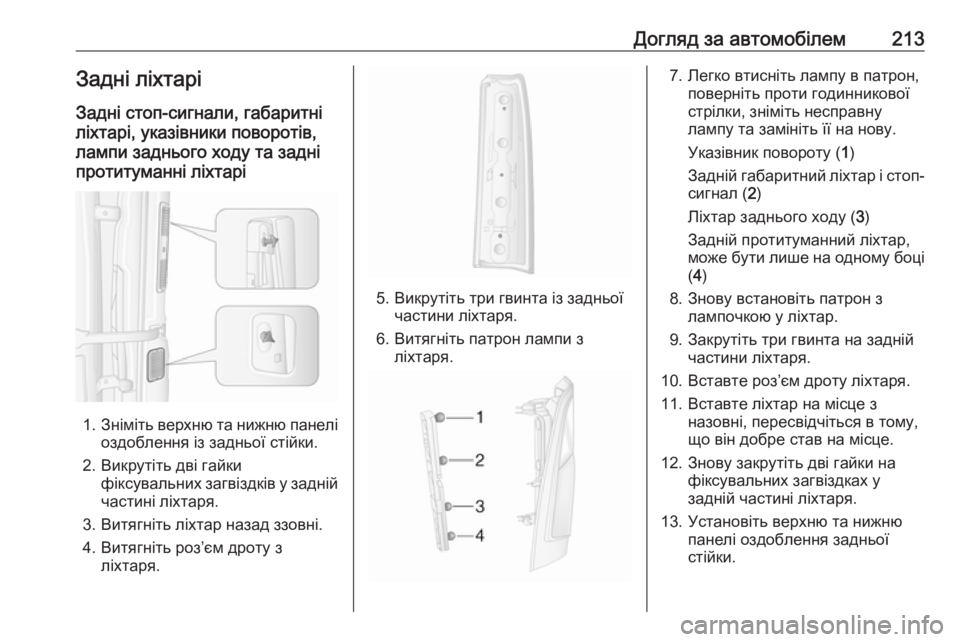

Догляд за автомобілем213Задні ліхтарі
Задні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.

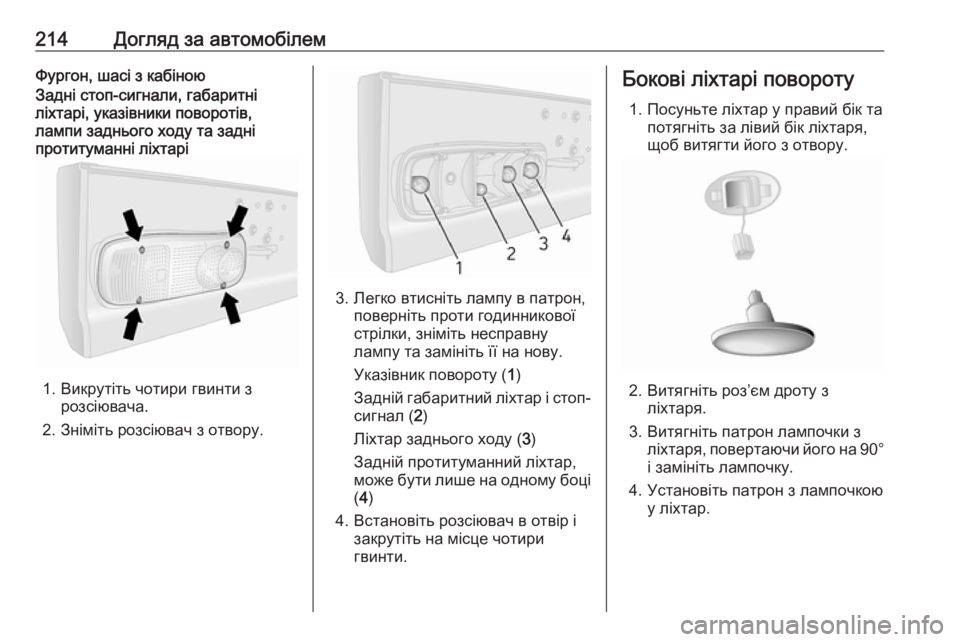

214Догляд за автомобілемФургон, шасі з кабіноюЗадні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Викрутіть чотири гвинти з розсіювача.
2. Зніміть розсіювач з отвору.
3. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
4. Встановіть розсіювач в отвір і закрутіть на місце чотири
гвинти.
Бокові ліхтарі повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.

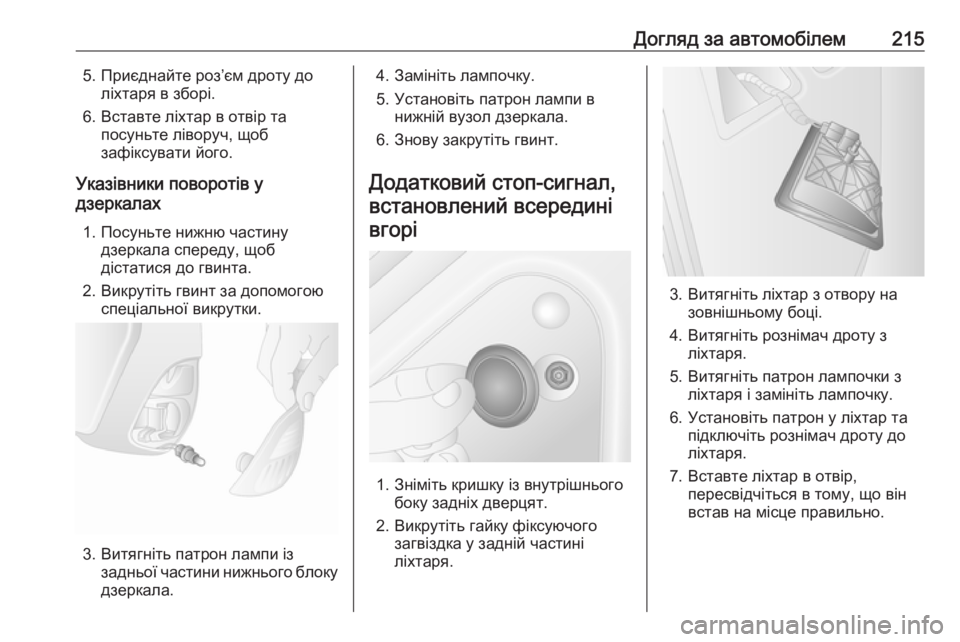

Догляд за автомобілем2155. Приєднайте роз’єм дроту доліхтаря в зборі.
6. Вставте ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Указівники поворотів у
дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи із задньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Установіть патрон лампи в нижній вузол дзеркала.
6. Знову закрутіть гвинт.
Додатковий стоп-сигнал, встановлений всередині вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.

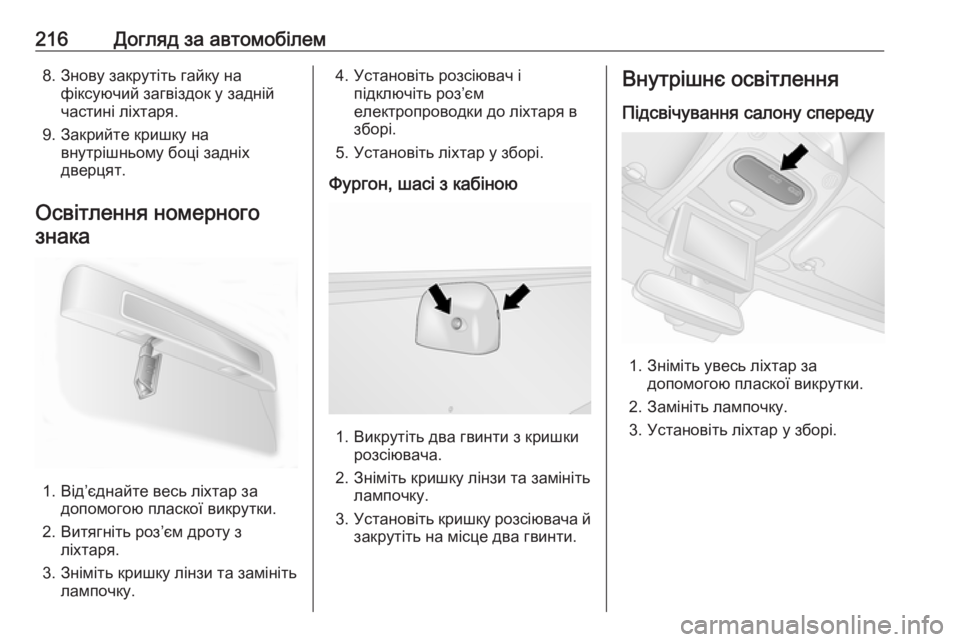

216Догляд за автомобілем8. Знову закрутіть гайку нафіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного знака
1. Від’єднайте весь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Установіть розсіювач іпідключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.
Фургон, шасі з кабіною
1. Викрутіть два гвинти з кришки розсіювача.
2. Зніміть кришку лінзи та замініть лампочку.
3. Установіть кришку розсіювача й
закрутіть на місце два гвинти.
Внутрішнє освітлення
Підсвічування салону спереду
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Установіть ліхтар у зборі.

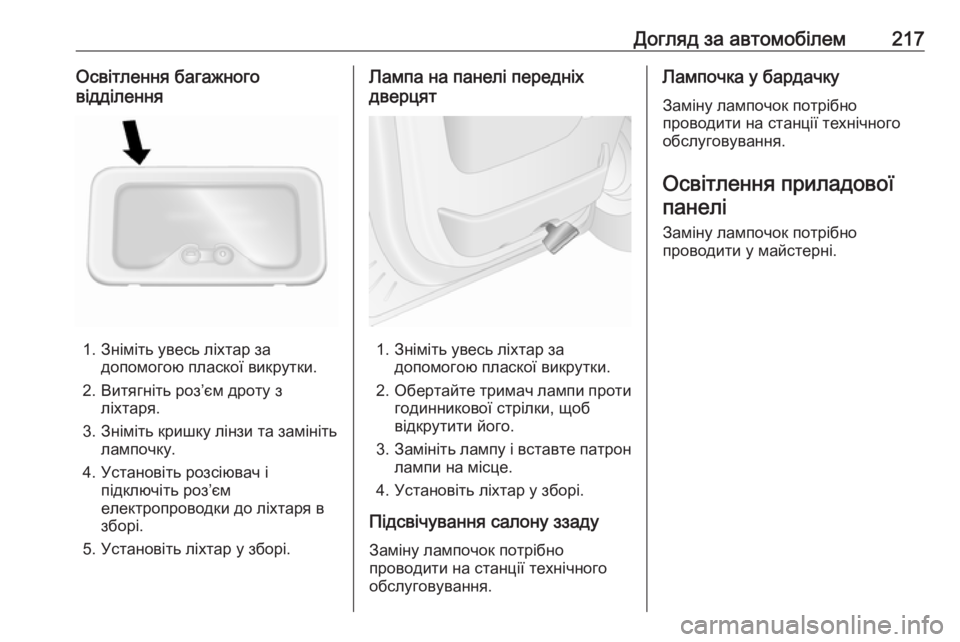

Догляд за автомобілем217Освітлення багажного
відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Установіть розсіювач і підключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.
Лампа на панелі передніх
дверцят
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
3. Замініть лампу і вставте патрон
лампи на місце.
4. Установіть ліхтар у зборі.
Підсвічування салону ззаду
Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Лампочка у бардачку
Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.

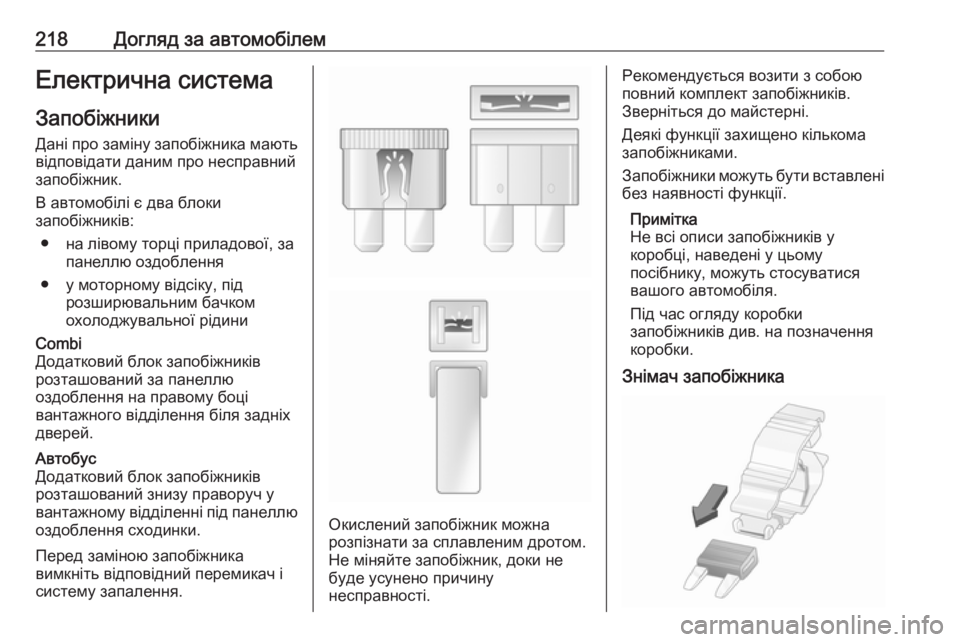

218Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку, під розширювальним бачком
охолоджувальної рідиниCombi
Додатковий блок запобіжників
розташований за панеллю
оздоблення на правому боці
вантажного відділення біля задніх
дверей.Автобус
Додатковий блок запобіжників
розташований знизу праворуч у
вантажному відділенні під панеллю
оздоблення сходинки.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника
