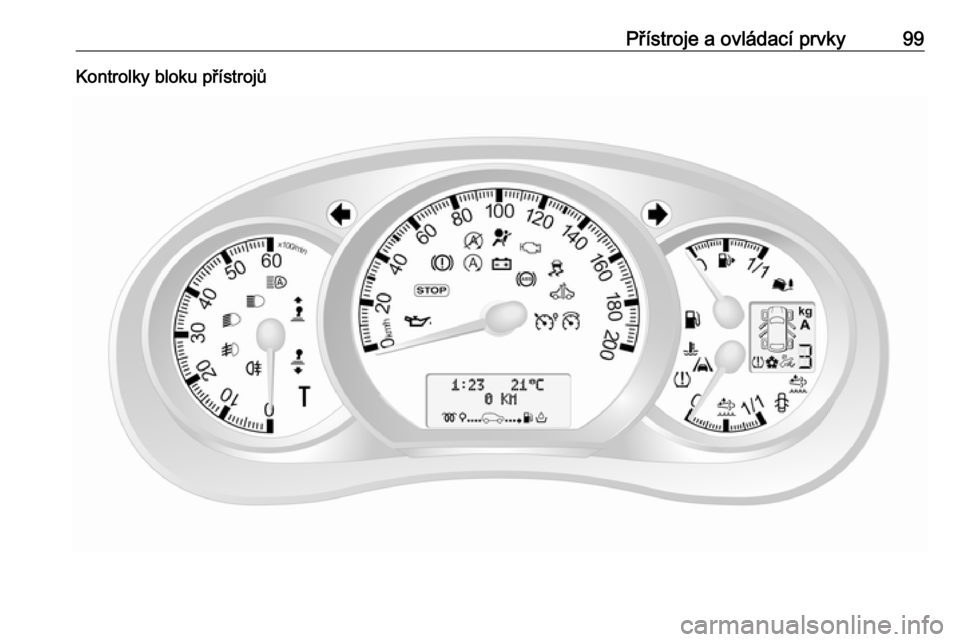

Přístroje a ovládací prvky99Kontrolky bloku přístrojů

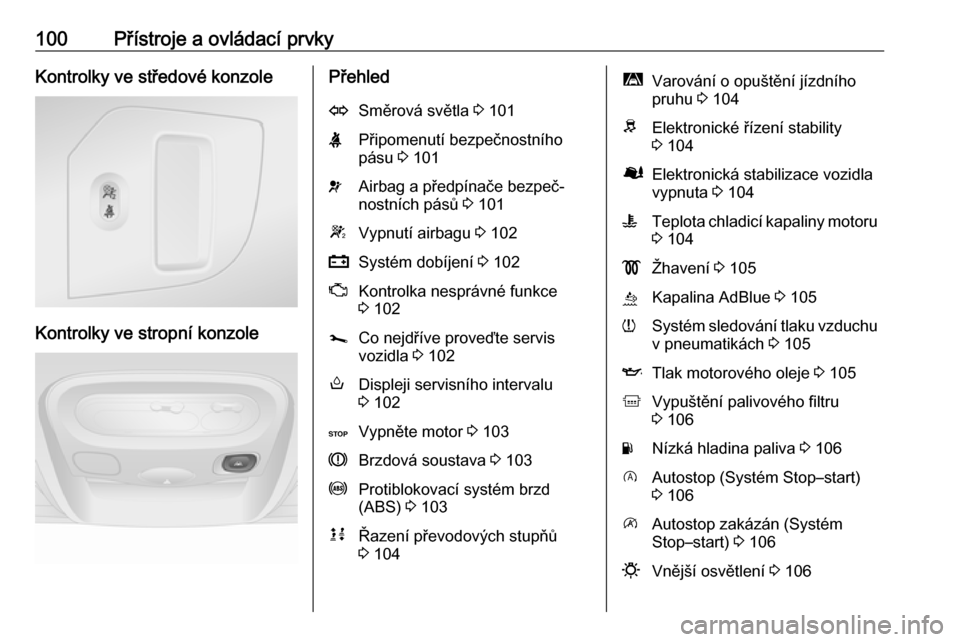

100Přístroje a ovládací prvkyKontrolky ve středové konzole
Kontrolky ve stropní konzole
PřehledOSměrová světla 3 101XPřipomenutí bezpečnostního
pásu 3 101vAirbag a předpínače bezpeč‐
nostních pásů 3 101WVypnutí airbagu 3 102pSystém dobíjení 3 102ZKontrolka nesprávné funkce
3 102jCo nejdříve proveďte servis
vozidla 3 102oDispleji servisního intervalu
3 102CVypněte motor 3 103RBrzdová soustava 3 103uProtiblokovací systém brzd
(ABS) 3 103kjŘazení převodových stupňů
3 104ìVarování o opuštění jízdního
pruhu 3 104RElektronické řízení stability
3 104ØElektronická stabilizace vozidla
vypnuta 3 104WTeplota chladicí kapaliny motoru
3 104!Žhavení 3 105úKapalina AdBlue 3 105wSystém sledování tlaku vzduchu
v pneumatikách 3 105ITlak motorového oleje 3 105kVypuštění palivového filtru
3 106YNízká hladina paliva 3 106DAutostop (Systém Stop–start)
3 106\Autostop zakázán (Systém
Stop–start) 3 1060Vnější osvětlení 3 106

Přístroje a ovládací prvky1019Tlumená světla 3 106CDálková světla 3 106íPodpora ovládání dálkových
světel 3 106>Světlo do mlhy 3 107øZadní světlo do mlhy 3 107mTempomat 3 107lAktivní brzdění v kritické situaci
3 107UOmezovač rychlosti 3 107&Tachograf 3 107yOtevřené dveře 3 107
Směrová světla
O bliká zeleně.
Kontrolka bliká, pokud jsou zapnuta směrová světla nebo výstražná
světla.
Rychlé blikání: závada směrových světel nebo související pojistky.
Při zapnutých směrových světlech se
ozývá výstražný zvukový signál. Při
tažení přívěsu se změní výška
varovného zvukového signálu.
Výměna žárovky 3 196.
Pojistky 3 205.
Směrová světla 3 118.
Připomenutí bezpečnostního pásu
X svítí nebo bliká červeně.
Pokud je bezpečnostní pás
rozepnutý, začne blikat X při
překročení rychlosti vozidla přibližně
16 km/h. Spustí se také výstražný
zvukový signál po dobu přibližně
90 sekund.
Po zapnutí bezpečnostního pásu kontrolka zhasne.9 Varování
Před každou jízdou si zapněte
bezpečnostní pás.
V případě nehody nepřipoutané
osoby ohrožují spolucestující
i samy sebe.
Tříbodové bezpečnostní pásy 3 60.
Airbag a předpínače bezpečnostních pásů
v svítí žlutě.
Při zapnutí zapalování se kontrolka
krátce rozsvítí. Pokud se nerozsvítí
nebo se rozsvítí za jízdy, došlo
v systému airbagů k poruše.
Vyhledejte pomoc v servisu. V tom
případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních pásů nebo airbagů je signalizována
trvalým svícením v.

102Přístroje a ovládací prvky9Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače bezpečnostních pásů
3 59.
Systém airbagů 3 63.
Vypnutí airbagu
W se rozsvítí žlutě při zapnutí
zapalování a zůstane svítit, když je
vypnut airbag předního spolujezdce 3 67.
9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém airbagů 3 63.
Předpínače bezpečnostních pásů
3 59.
Vypnutí airbagu 3 67.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Krátce se rozsvítí po zapnutí
zapalování.Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud se kontrolka Z rozsvítí
v kombinaci s A, co možná nejdříve
zastavte vozidlo a vypněte motor.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Pokud bliká za chodu motoru
Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Okamžitě vyhledejte pomoc v servisu.
Brzy proveďte servis vozidla j svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Vozidlo potřebuje servis.

Přístroje a ovládací prvky103Může se rozsvítit v kombinaci s jinou
kontrolkou nebo zprávou
v informačním centru řidiče 3 108.
Rozsvítí se, pokud je nutné vyčistit
filtr pevných částic a nebylo zahájeno
automatické čistění 3 149.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.

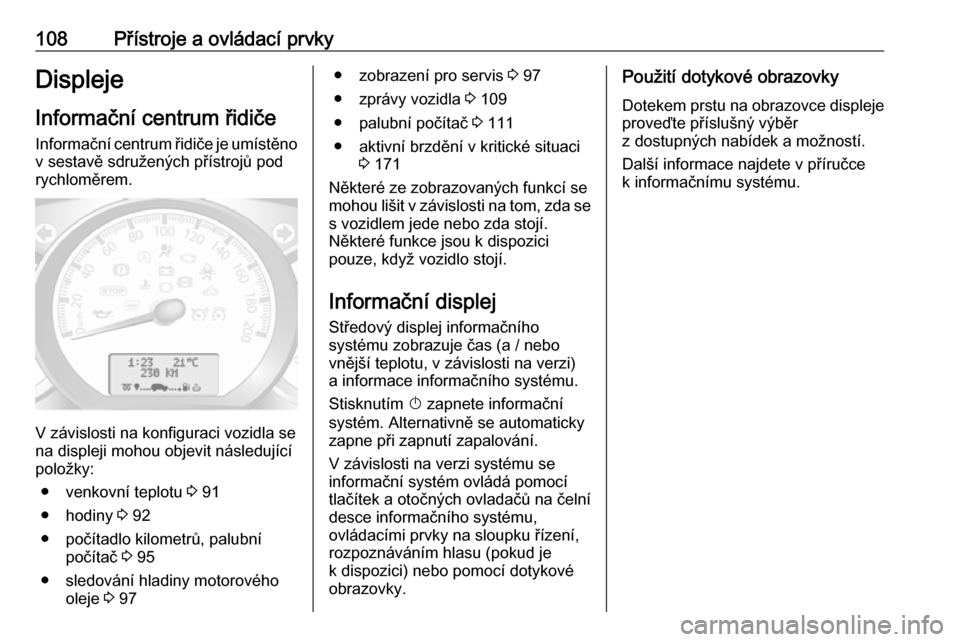

Displej servisního intervalu
Kontrolka o v informačním centru
řidiče se také rozsvítí, když zbývající vzdálenost do příštího servisního
intervalu dosáhne 0 km nebo nastal datum servisu.
V informačním centru řidiče se také
zobrazí zpráva SERVICE DUE
(NUTNÝ SERVIS) .
Zobrazování servisního intervalu 3 97.
Vypněte motor
C svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se kontrolka C rozsvítí
(možné i v kombinaci s W a / nebo
R ), co možná nejdříve zastavte
vozidlo a vypněte motor.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
V závislosti na typu poruchy se také
může zobrazit výstražná zpráva
v informačním centru řidiče 3 108.
Brzdová soustava
R svítí červeně.
Po zapnutí zapalování zůstane
kontrolka R rozsvícená, pokud je
zabrzděna parkovací brzda, a zhasne po uvolnění parkovací brzdy 3 163.
Po uvolnění parkovací brzdy zůstane kontrolka R svítit (je možné i v
kombinaci s C), pokud je příliš nízká
hladina brzdové kapaliny 3 192.
9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Brzdová soustava 3 162.
Protiblokovací systém brzd (ABS)
u svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování. Systém je
provozuschopný, když u zhasne.
Jestliže se rozsvítí kontrolka u i A
a v informačním centru řidiče se
zobrazí zpráva CHECK ABS
(ZKONTROLOVAT ABS) a CHECK
ESP (ZKONTROLOVAT ESP)
3 108, došlo k poruše v systému
ABS. Brzdová soustava je i nadále
funkční, ale bez možnosti regulace
systémem ABS.
Jestliže se rozsvítí kontrolky u, A ,
R a C , systém ABS i ESC je
deaktivován a je zobrazena zpráva

104Přístroje a ovládací prvkyBRAKING FAULT (CHYBA PŘI
BRZDĚNÍ) . Vyhledejte pomoc
v servisu.
Protiblokovací systém brzd 3 162.
Řazení převodových stupňů
k nebo j svítí žlutě.
Svítí, když je doporučeno řazení z důvodu úspory paliva.
Režim ECO 3 140.
Varování o opuštění jízdního pruhu
ì svítí bíle.
Při zapnutí se krátce rozsvítí, čímž
signalizuje, že je systém připraven
k činnosti.
Výstražný zvukový signál se ozve ve
spojení s ì, když systém rozpozná
neúmyslné vyjetí z jízdního pruhu.
Varování o opuštění jízdního pruhu
3 178.Elektronické stabilizace
vozidla
b bliká nebo svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Bliká během jízdy
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno 3 166.
Svítí během jízdy Systém je nedostupný.
Může se rozsvítit spolu s kontrolkou
A 3 102. V informačním centru
řidiče se také zobrazí příslušná
zpráva 3 108.
ESC 3 166.
Systém kontroly prokluzu 3 165.
Elektronická stabilizace vozidla vypnuta
Ø svítí zeleně.Pokud byl systém ESC deaktivován
tlačítkem Ø na přístrojové desce,
rozsvítí se kontrolka Ø a v
informačním centru řidiče se zobrazí
příslušná zpráva 3 108.
ESC 3 166.
Systém kontroly prokluzu 3 165.
Teplota chladicí kapaliny motoru
W svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se rozsvítí za chodu
motoru
Pokud se rozsvítí kontrolka W (je
možné i v kombinaci s kontrolkou C),
zastavte vozidlo a vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte hladinu chladicí kapaliny
3 189.

Přístroje a ovládací prvky105Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení ! svítí žlutě.
Žhavení je zapnuto. Aktivuje se pouze při nízké venkovní teplotě.
AdBlue ú svítí žlutě.
Hladina AdBlue je nízká. Co nejdříve doplňte kapalinu AdBlue, aby nebylo
prováděno zabránění nastartování
motoru.
Rozsvítí-li se společně s kontrolkou
A , znamená to buď závadu
v systému nebo výstrahu, že po ujetí určité vzdálenosti nemusí být
nastartování motoru možné.
Neprodleně vyhledejte pomoc
v servisu.
V informačním centru řidiče se může
zobrazit příslušná zpráva 3 108.
AdBlue 3 150.Systém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.
Pokud dojde k defektu nebo
značnému poklesu tlaku
v pneumatice, rozsvítí se kontrolka
w spolu s kontrolkou C 3 103 a v
informačním centru řidiče se zobrazí
příslušná zpráva.
Bliká
Porucha v systému. Po uplynutí určité doby začne kontrolka svítit
nepřetržitě. Obraťte se na servis.
Pokud je namontována pneumatika
bez snímače tlaku (např. rezervní
kolo), rozsvítí se kontrolka w spolu
s kontrolkou A 3 102 a v
informačním centru řidiče se zobrazí
příslušná zpráva.Systém sledování tlaku vzduchu
v pneumatikách 3 213.
Tlak motorového oleje
I svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.

106Přístroje a ovládací prvky9Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Nechte motor vypnutý a zajistěte
odtah vozidla do servisu.
Nízká hladina paliva Y svítí žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Hladina paliva v palivové nádrži je
příliš nízká. Okamžitě palivo doplňte.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Doplňování paliva 3 180.
Katalyzátor 3 150.
Odvzdušnění palivové soustavy
vznětového motoru 3 195.
Vypuštění vody z palivového filtru
k svítí žlutě.
V palivovém filtru byla detekována
voda.
Palivový filtr pro vznětové motory
3 194.
Systém Stop-start
Kontrolka \ se rozsvítí, pokud byla
funkce Autostop zakázána z důvodu
nesplnění určitých podmínek.
Ï svítí nebo bliká žlutě/zeleně.
Svítí Svítí zeleně během funkce Autostop.
Pokud Ï svítí žlutě, došlo k poruše
systému stop-start. Vyhledejte
pomoc v servisu.Bliká
Během automatického startování
bliká zeleně.
Systém Stop-start 3 143.
Vnější osvětlení
0 svítí zeleně.
Svítí při zapnutých obrysových
světlech 3 114.
Tlumená světla
9 svítí zeleně.
Svítí při zapnutých světlometech
3 114.
Dálková světla P svítí modře.
Svítí při zapnutých dálkových
světlech nebo během použití světelné houkačky 3 115.
Asistent dálkových světel Kontrolka í se rozsvítí, když je
aktivována podpora ovládání
dálkových světel 3 115.

Přístroje a ovládací prvky107Přední mlhová světla> svítí zeleně.
Svítí při rozsvícených předních
mlhových světlech 3 118.
Zadní světlo do mlhy ø svítí žlutě.
Svítí při rozsvíceném zadním světle
do mlhy 3 118.
Tempomat
m , U svítí zeleně nebo žlutě.
m svítí zeleně, když je uložena určitá
rychlost.
U svítí zeleně, když je systém
zapnutý.
Tempomat 3 168.
Aktivní brzdění v kritické situaci
l svítí nebo bliká žlutě.
Svítí Systém byl deaktivován nebo se
v něm vyskytla závada.Kromě toho se v informačním centru
řidiče zobrazí výstražná zpráva.
Zkontrolujte důvod deaktivace
3 171 a v případě závady systému
vyhledejte pomoc v servisu.
Bliká
Systém je aktivně zapojený.
V závislosti na situaci může vozidlo
automaticky brzdit mírně nebo
prudce.
Aktivní brzdění v kritické situaci
3 171.
Omezovač rychlosti
U svítí žlutě.
Svítí při zapnutém systému.
Omezovač rychlosti 3 170.
Tachograf
& svítí, pokud došlo k poruše 3 113.
Otevřené dveře
y svítí žlutě.Rozsvítí se při zapnutém zapalování
při otevření dveří nebo
zavazadlového prostoru.
V závislosti na verzi se kontrolka také rozsvítí na displeji převodovky
a signalizuje tak otevření příslušných
dveří.

108Přístroje a ovládací prvkyDispleje
Informační centrum řidiče
Informační centrum řidiče je umístěno v sestavě sdružených přístrojů pod
rychloměrem.
V závislosti na konfiguraci vozidla se
na displeji mohou objevit následující položky:
● venkovní teplotu 3 91
● hodiny 3 92
● počítadlo kilometrů, palubní počítač 3 95
● sledování hladiny motorového oleje 3 97
● zobrazení pro servis 3 97
● zprávy vozidla 3 109
● palubní počítač 3 111
● aktivní brzdění v kritické situaci 3 171
Některé ze zobrazovaných funkcí se
mohou lišit v závislosti na tom, zda se
s vozidlem jede nebo zda stojí.
Některé funkce jsou k dispozici
pouze, když vozidlo stojí.
Informační displej
Středový displej informačního
systému zobrazuje čas (a / nebo
vnější teplotu, v závislosti na verzi)
a informace informačního systému.
Stisknutím X zapnete informační
systém. Alternativně se automaticky
zapne při zapnutí zapalování.
V závislosti na verzi systému se
informační systém ovládá pomocí tlačítek a otočných ovladačů na čelní
desce informačního systému,
ovládacími prvky na sloupku řízení,
rozpoznáváním hlasu (pokud je
k dispozici) nebo pomocí dotykové
obrazovky.Použití dotykové obrazovky
Dotekem prstu na obrazovce displeje
proveďte příslušný výběr
z dostupných nabídek a možností.
Další informace najdete v příručce
k informačnímu systému.
