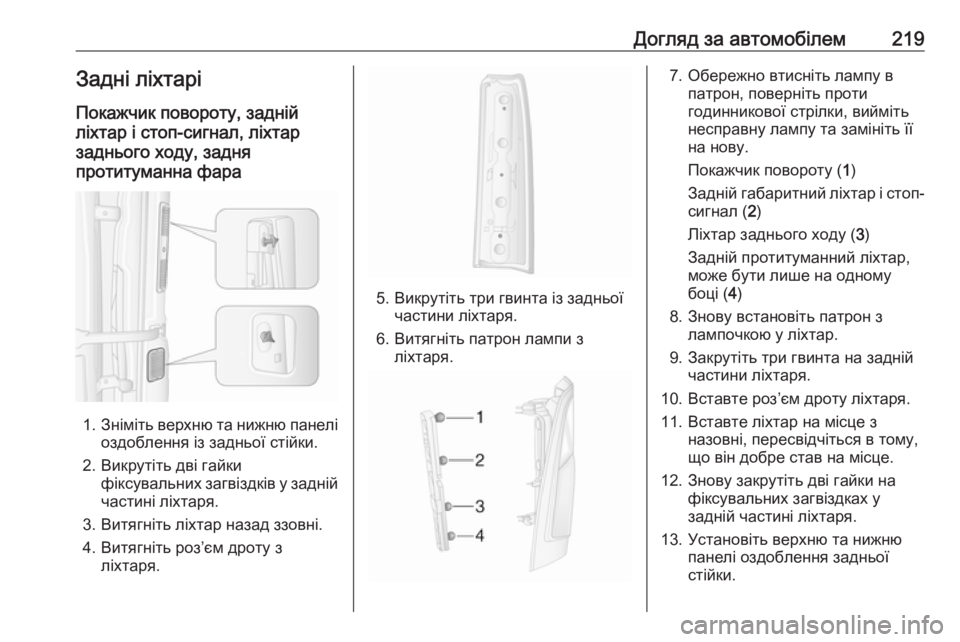

Догляд за автомобілем219Задні ліхтарі
Покажчик повороту, задній
ліхтар і стоп-сигнал, ліхтар
заднього ходу, задня
протитуманна фара
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
Покажчик повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному
боці ( 4)
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.

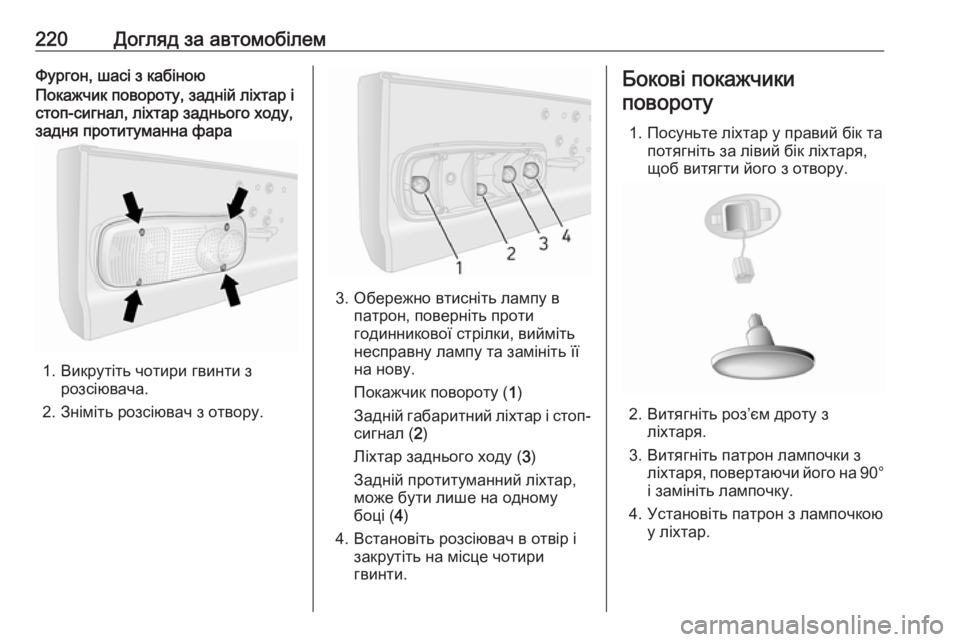

220Догляд за автомобілемФургон, шасі з кабіноюПокажчик повороту, задній ліхтар і
стоп-сигнал, ліхтар заднього ходу,
задня протитуманна фара
1. Викрутіть чотири гвинти з розсіювача.
2. Зніміть розсіювач з отвору.
3. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
Покажчик повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному
боці ( 4)
4. Встановіть розсіювач в отвір і закрутіть на місце чотири
гвинти.
Бокові покажчики
повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.

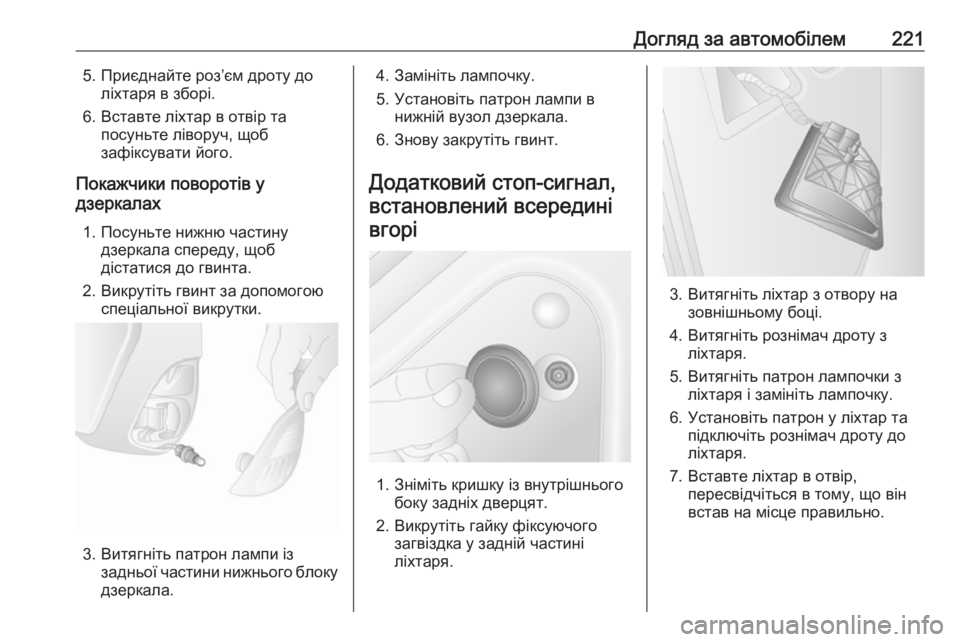

Догляд за автомобілем2215. Приєднайте роз’єм дроту доліхтаря в зборі.
6. Вставте ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Покажчики поворотів у
дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи із задньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Установіть патрон лампи в нижній вузол дзеркала.
6. Знову закрутіть гвинт.
Додатковий стоп-сигнал, встановлений всередині вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.

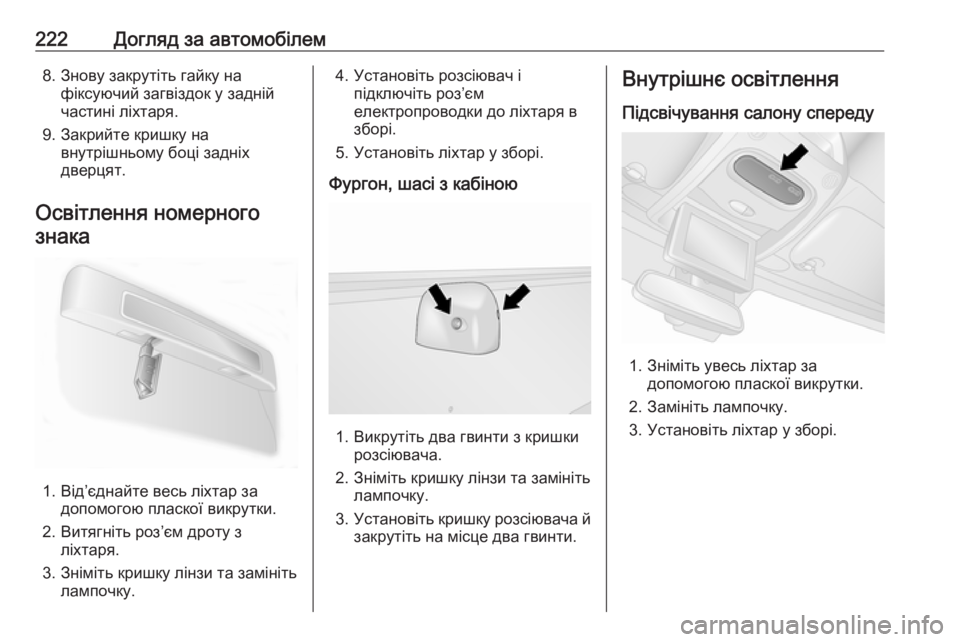

222Догляд за автомобілем8. Знову закрутіть гайку нафіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного знака
1. Від’єднайте весь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Установіть розсіювач іпідключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.
Фургон, шасі з кабіною
1. Викрутіть два гвинти з кришки розсіювача.
2. Зніміть кришку лінзи та замініть лампочку.
3. Установіть кришку розсіювача й
закрутіть на місце два гвинти.
Внутрішнє освітлення
Підсвічування салону спереду
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Установіть ліхтар у зборі.

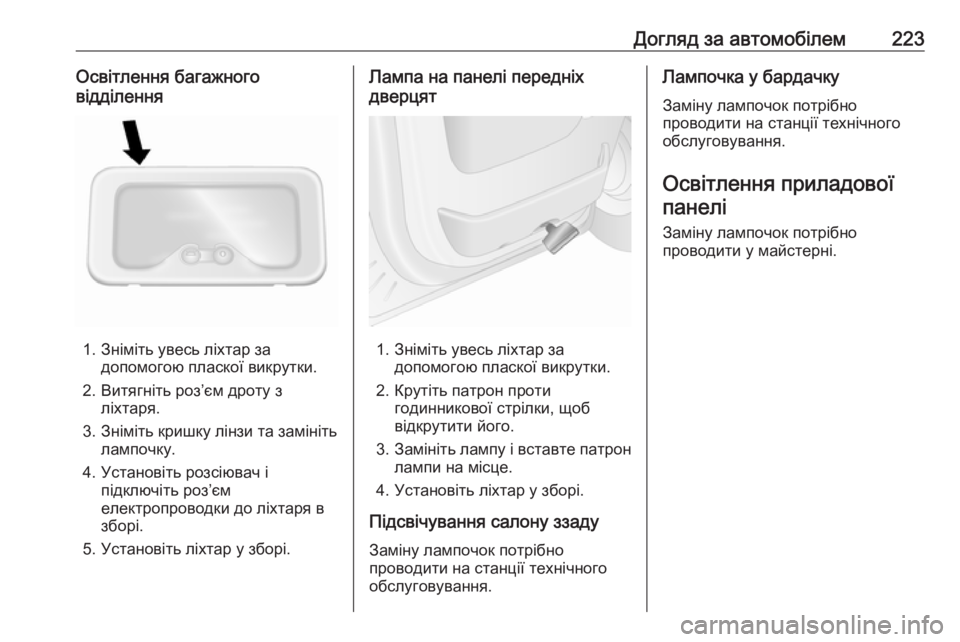

Догляд за автомобілем223Освітлення багажного
відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Установіть розсіювач і підключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.
Лампа на панелі передніх
дверцят
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
3. Замініть лампу і вставте патрон
лампи на місце.
4. Установіть ліхтар у зборі.
Підсвічування салону ззаду Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Лампочка у бардачку
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.

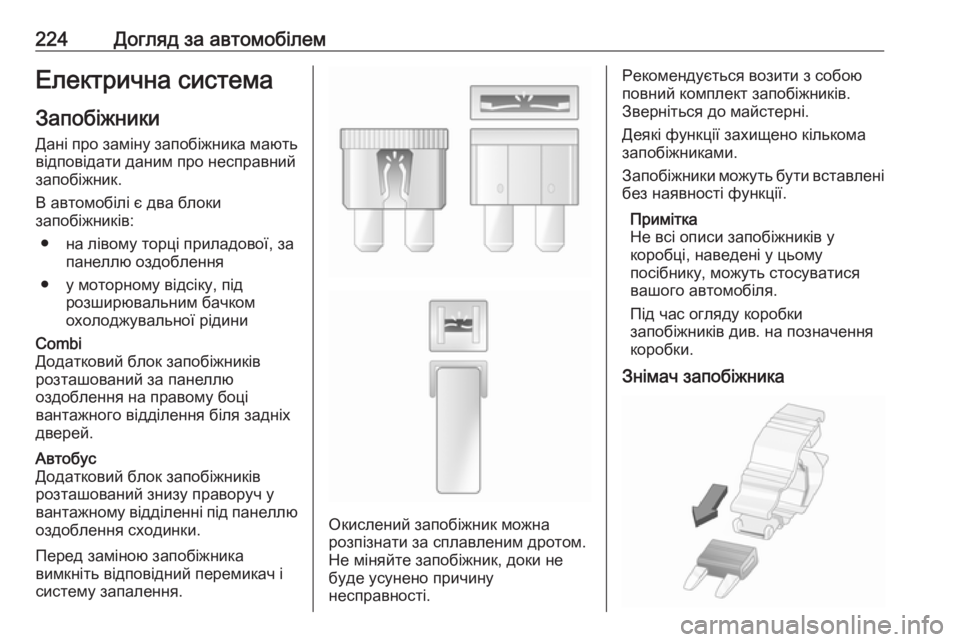

224Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку, під розширювальним бачком
охолоджувальної рідиниCombi
Додатковий блок запобіжників
розташований за панеллю
оздоблення на правому боці
вантажного відділення біля задніх
дверей.Автобус
Додатковий блок запобіжників
розташований знизу праворуч у
вантажному відділенні під панеллю
оздоблення сходинки.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника

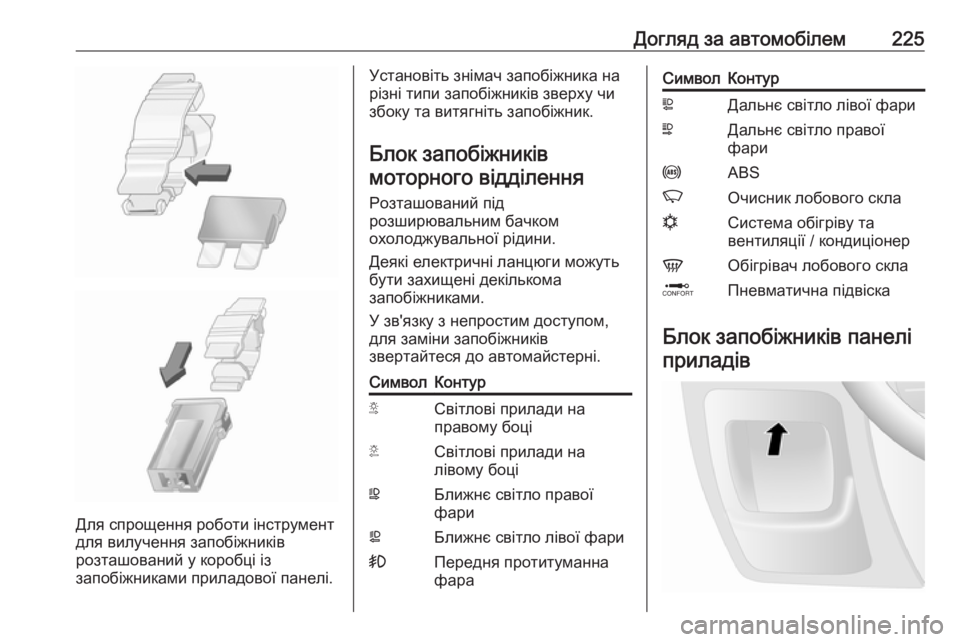

Догляд за автомобілем225
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці із
запобіжниками приладової панелі.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників моторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
У зв'язку з непростим доступом,
для заміни запобіжників
звертайтеся до автомайстерні.СимволКонтурSСвітлові прилади на
правому боціTСвітлові прилади на
лівому боціWБлижнє світло правої
фариaБлижнє світло лівої фари>Передня протитуманна
фараСимволКонтурLДальнє світло лівої фариNДальнє світло правої
фариuABSKОчисник лобового склаnСистема обігріву та
вентиляції / кондиціонерVОбігрівач лобового склаQПневматична підвіска
Блок запобіжників панелі
приладів

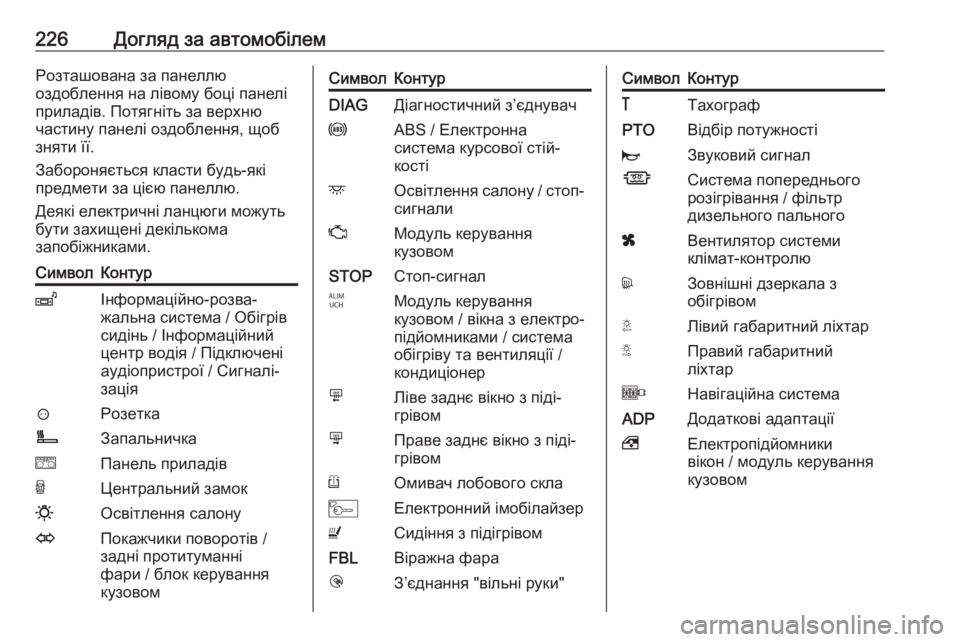

226Догляд за автомобілемРозташована за панеллю
оздоблення на лівому боці панелі
приладів. Потягніть за верхню
частину панелі оздоблення, щоб
зняти її.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.СимволКонтурZІнформаційно-розва‐
жальна система / Обігрів
сидінь / Інформаційний
центр водія / Підключені
аудіопристрої / Сигналі‐
зація?РозеткаÌЗапальничкаeПанель приладівUЦентральний замок0Освітлення салонуOПокажчики поворотів /
задні протитуманні
фари / блок керування
кузовомСимволКонтурDIAGДіагностичний з’єднувачuABS / Електронна
система курсової стій‐
костіdОсвітлення салону / стоп- сигналиZМодуль керування
кузовомSTOPСтоп-сигналIМодуль керування
кузовом / вікна з електро‐
підйомниками / система
обігріву та вентиляції /
кондиціонерmЛіве заднє вікно з піді‐
грівомnПраве заднє вікно з піді‐
грівомRОмивач лобового склаMЕлектронний імобілайзерUСидіння з підігрівомFBLВіражна фараlЗ’єднання "вільні руки"СимволКонтур&ТахографPTOВідбір потужностіjЗвуковий сигналÍСистема попереднього
розігрівання / фільтр
дизельного пальногоxВентилятор системи
клімат-контролюdЗовнішні дзеркала з
обігрівомTЛівий габаритний ліхтарSПравий габаритний
ліхтарOНавігаційна системаADPДодаткові адаптації,Електропідйомники
вікон / модуль керування
кузовом

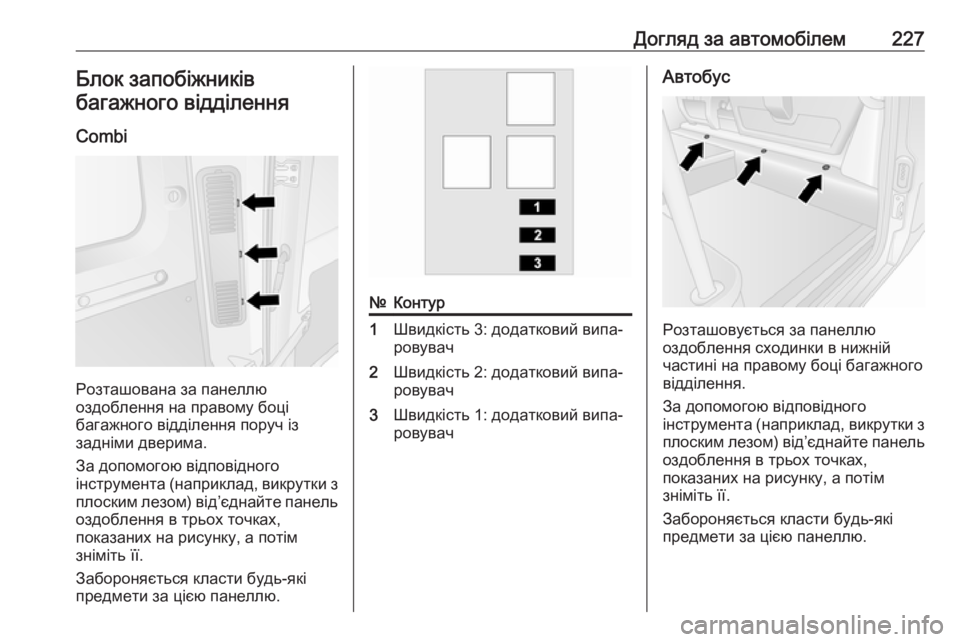

Догляд за автомобілем227Блок запобіжниківбагажного відділення
Combi
Розташована за панеллю
оздоблення на правому боці
багажного відділення поруч із
задніми дверима.
За допомогою відповідного
інструмента (наприклад, викрутки з плоским лезом) від’єднайте панель оздоблення в трьох точках,
показаних на рисунку, а потім
зніміть її.
Забороняється класти будь-які
предмети за цією панеллю.
№Контур1Швидкість 3: додатковий випа‐
ровувач2Швидкість 2: додатковий випа‐
ровувач3Швидкість 1: додатковий випа‐
ровувачАвтобус
Розташовується за панеллю
оздоблення сходинки в нижній частині на правому боці багажного
відділення.
За допомогою відповідного
інструмента (наприклад, викрутки з плоским лезом) від’єднайте панель оздоблення в трьох точках,
показаних на рисунку, а потім
зніміть її.
Забороняється класти будь-які
предмети за цією панеллю.

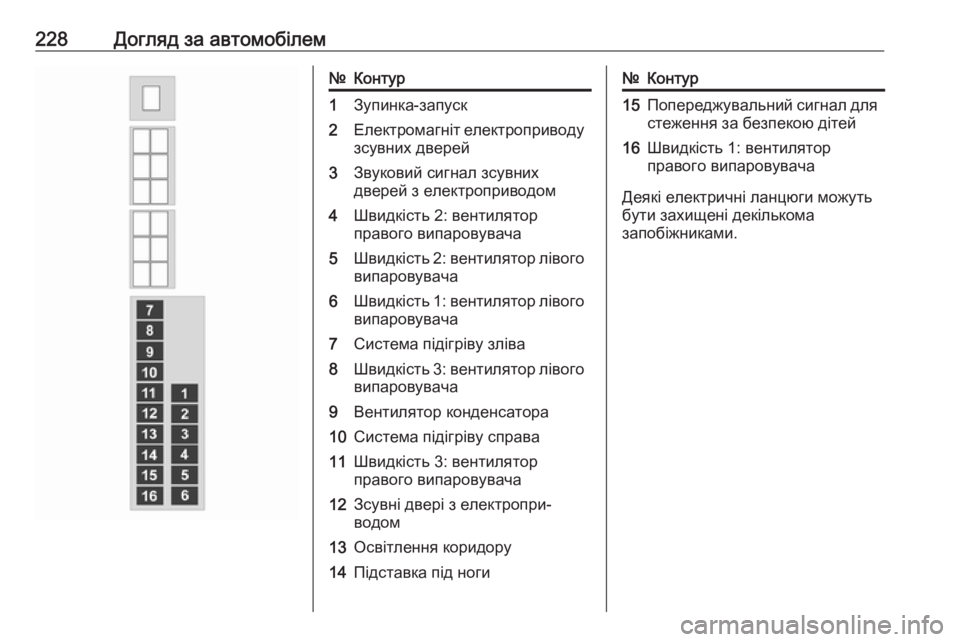

228Догляд за автомобілем№Контур1Зупинка-запуск2Електромагніт електроприводузсувних дверей3Звуковий сигнал зсувних
дверей з електроприводом4Швидкість 2: вентилятор
правого випаровувача5Швидкість 2: вентилятор лівого
випаровувача6Швидкість 1: вентилятор лівого випаровувача7Система підігріву зліва8Швидкість 3: вентилятор лівого
випаровувача9Вентилятор конденсатора10Система підігріву справа11Швидкість 3: вентилятор
правого випаровувача12Зсувні двері з електропри‐
водом13Освітлення коридору14Підставка під ноги№Контур15Попереджувальний сигнал для стеження за безпекою дітей16Швидкість 1: вентилятор
правого випаровувача
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
