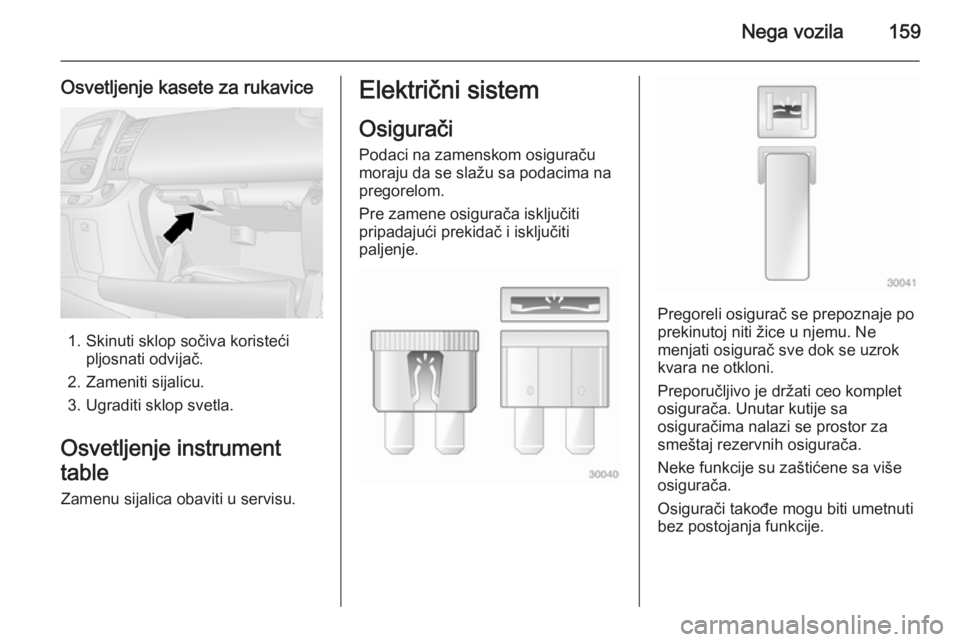

Nega vozila159
Osvetljenje kasete za rukavice
1. Skinuti sklop sočiva koristećipljosnati odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.
Električni sistem
Osigurači
Podaci na zamenskom osiguraču moraju da se slažu sa podacima na
pregorelom.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Unutar kutije sa
osiguračima nalazi se prostor za
smeštaj rezervnih osigurača.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

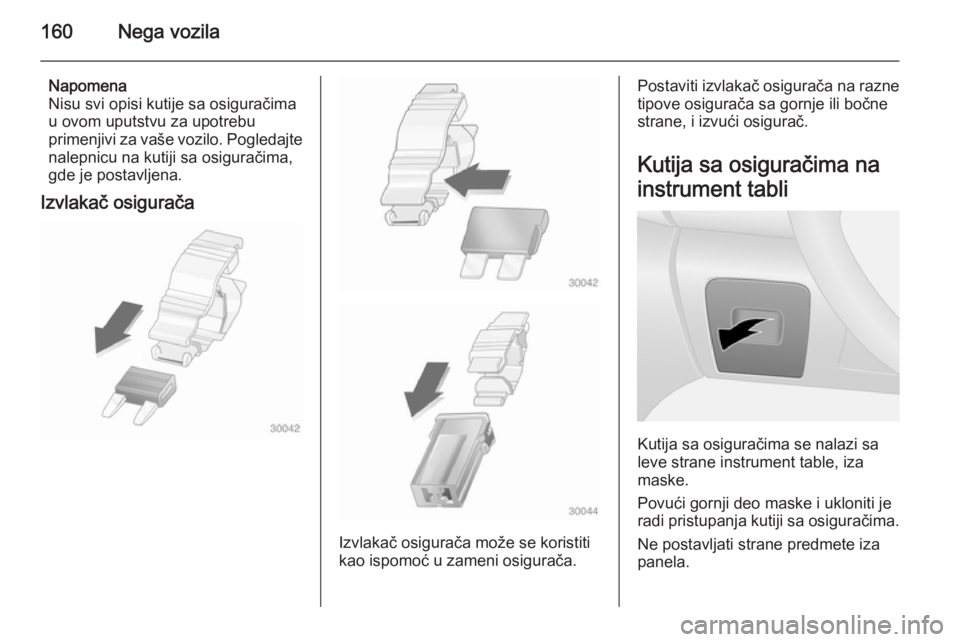

160Nega vozila
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
Izvlakač osigurača može se koristiti
kao ispomoć u zameni osigurača.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi sa
leve strane instrument table, iza
maske.
Povući gornji deo maske i ukloniti je
radi pristupanja kutiji sa osiguračima.
Ne postavljati strane predmete iza
panela.

Nega vozila161
Neka strujna kola mogu biti osiguranasa više osigurača.

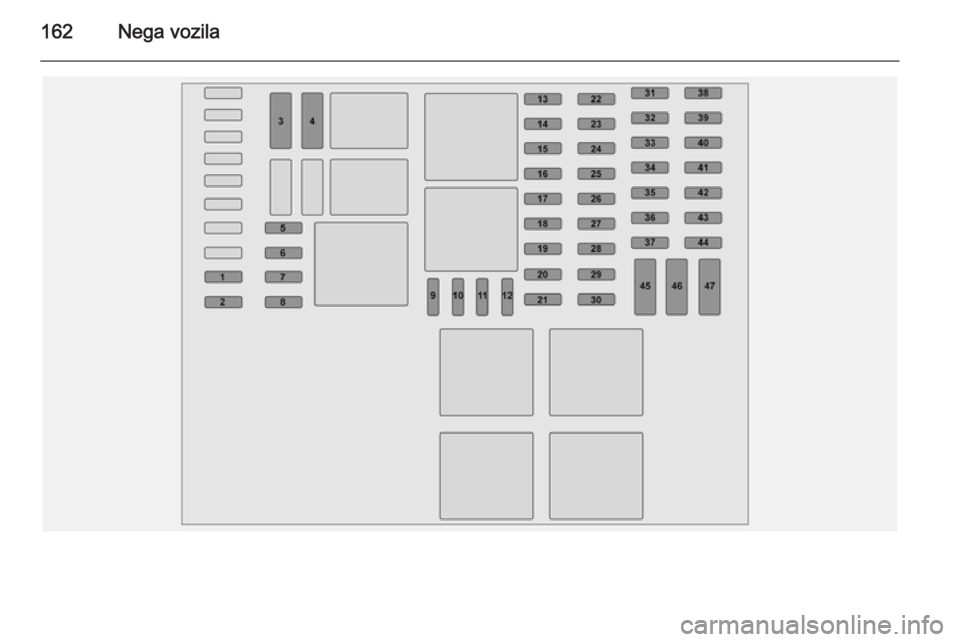

162Nega vozila

Nega vozila163
Br.Strujno kolo1Akumulator vozila (sa sistemom
elektronskog ključa)2Rezervni APC akumulator (sa
sistemom elektronskog ključa)3Sistem zagrevanja i ventilacije4Adaptacije5Adaptacije6Sistem grejanja i ventilacije7Dodatno grejanje i ventilacija,
klima uređaj8Dopunski sistem grejanja i
ventilacije9Električni spoljašnji retrovizori,
dodatne adaptacije10Grejanje spoljašnjih ogledala11Radio, multimedija, električni
spoljašnji retrovizori, dijagno‐
stička utičnica12Multimedija, kuka za prikolicuBr.Strujno kolo13Svetla kabine, zaštita
akumulatora od pražnjenja14Sistem za ubrizgavanje goriva,
sistem nadzora pritiska u
pneumaticima, sistem
elektronskog ključa15Trepćuća svetla upozorenja (sva
četiri pokazivača pravca),
signalni uređaj za skretanje i
menjanje saobraćajne trake16Centralno zaključavanje17Levo dugo svetlo, desno dugo
svetlo, zadnja svetla, levo
dnevno svetlo18Prednja svetla za maglu, zadnja
svetla za maglu, svetlo regi‐
starske tablice19Alarm, sirena, osvetljavanje,
brisač20Instrument tabla21Prekidač za svetloBr.Strujno kolo22Brisač zadnjeg stakla, pumpa
perača vetrobrana, sirena23APC akumulator opšte namene24Svetla za vožnju unazad25Prekidač kočnice26Ubrizgavanje goriva, anlaser27Vazdušni jastuk, brava stuba
upravljača28Prozor suvozača sa električnim
podizačem stakla29Servoupravljač30Stop svetla31Rezervni APC akumulator (sa
sistemom elektronskog ključa)32Displej servisnog perioda33Upaljač za cigarete, električna
utičnica34Desno dugo svetlo, levo dugo
svetlo, bočna svetla, desno
dnevno svetlo

164Nega vozila
Br.Strujno kolo35Stop svetla, ABS, imobilajzer36Unutrašnje osvetljenje, klima
uređaj37Startovanje sistemom
elektronskog ključa38Brisač zadnjeg stakla39Upozoravajući zvučni signali40Utičnica u prtljažniku41Prozor vozača sa električnim
podizačem stakla42Zadnja utičnica43Startovanje, modul regulacije
šasije44Grejanje sedišta45Grejanje, klima uređaj46Brisači vetrobranskog stakla47TahometarAlati vozila
Alati
Dizalica, nasadni ključ za točak,
rukavac za vijak točka, moment ključ, adapteri, kuka za poklopac točka i
priključak (ušica) za vuču se zajedno
čuvaju ispod sedišta vozača.
Gurnuti sedište napred i preklopiti
naslon sedišta unapred 3 47 da bi se
pristupilo kutiji sa alatom. Kutija sa
alatom može biti pričvršćena leptir-
navrtkom.
Zamena točkova 3 173, Rezervni
točak 3 175.
Vozila sa kompletom za popravku
pneumatika: Kuka za poklopac točka
i moment ključ se nalaze u torbi
kompleta za popravku pneumatika
smeštenoj ispod sedišta vozača.
Komplet za popravku pneumatika
3 170.

Nega vozila165Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Pneumatici Pneumatici, postavljeni u fabrici,
usklađeni su sa karakteristikama
vozila i daju optimalnu udobnost i
bezbednost vožnji.Zimski pneumatici
Zimski pneumatici ispod 7 °C nude veću bezbednost pri vožnji, te ih zato treba staviti na sve točkove.
U saglasnosti sa državnim
regulativama, za vozača na dobro
vidljivo mesto treba postaviti
upozorenje o maksimalno
dozvoljenoj brzini za pneumatike.
Označavanje pneumatika
Npr. 195/65 R 16 C 88 Q195=Širina pneumatika, mm65=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovimaC=Teretna ili poslovna upotreba88=Oznaka nosivosti npr. 88
odgovara do 567 kgQ=Slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.

166Nega vozila
Pritisci pneumatika 3 200. Uvek
naduvati pneumatike do pritisaka koji su prikazani na nalepnici okvira vrata
vozača.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 191.
2. Identifikovati odgovarajući pneumatik.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 200.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska u
pneumaticima (TPMS) koristi radio i
senzorsku tehnologiju za proveru
pritiska u pneumaticima.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.

Nega vozila167
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje za taj tip vozila.
TPMS senzori prate pritisak vazduha
u pneumaticima i prenose očitane
vrednosti pritiska u pneumaticima do
prijemnika smeštenog u vozilu.
Pritisak pneumatika na displeju Trenutni pritisak pneumatika se može
prikazati na informacionom centru za
vozača 3 93.Kada vozilo stoji, pritisnuti dugme na
kraju ručice brisača nekoliko puta dok
se ne prikaže meni za pritisak
pneumatika.
Stanje niskog pritiska u
pneumaticima
Detektovano stanje niskog pritiska u
pneumaticima se signalizira
paljenjem kontrolne lampice w 3 91 i
odgovarajućom porukom koja se pojavljuje na informacionom centru
za vozača.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 200.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
snižavanja pritiska. Proveriti pritisak pneumatika.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Namontirati samo točkove sa
senzorima pritiska; u suprotnom,
pritisak pneumatika se ne prikazuje,
w trepti nekoliko sekundi, a zatim
neprekidno svetli zajedno sa
kontrolnom lampicom A 3 89 i
odgovarajuća poruka se pojavljuje na
informacionom centru za vozača.
Rezervni točak ili privremeni rezervni
točak nisu opremljeni senzorima za
pritisak. TPMS ne funkcioniše za
takve točkove. Za ostala tri točka
TPMS i dalje funkcioniše.

168Nega vozila
Kontrolna lampica w i odgovarajuća
poruka se pojavljuju tokom svakog
ciklusa paljenja dok se pneumatici ne napumpaju do odgovarajućeg pritiska
u pneumaticima.
Informacioni centar za vozača 3 93.
Poruke vozila 3 94.
Izbušeni pneumatik
Izbušeni pneumatik ili veoma
ispumpani pneumatik signalizira se
kontrolnom lampicom w zajedno sa
C 3 90 i odgovarajućom porukom
koja se pojavljuje na informacionom
centru za vozača. Zaustaviti vozilo i
isključiti motor.
Pritisak pneumatika 3 200, Komplet
za popravku pneumatika 3 170,
Rezervni točak 3 175, Zamena
točkova 3 173.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.Vrednost pritiska pneumatika
prikazana na informacionom centru
za vozača pokazuje trenutni pritisak
pneumatika. Stoga je važno proveriti
pritisak pneumatika kad je hladan.
Funkcija memorisanja
TPMS treba ponovo da izvrši
proračun nakon zamene točkova.
Kada vozilo stoji, izabrati meni za
pritisak pneumatika na
informacionom centru za vozača
pritiskom na dugme na kraju ručice
brisača. Pritisnuti i držati pritisnuto
dugme oko 3 sekunde da bi se
pokrenulo preračunavanje. Na
informacionom centu za vozača
pojavljuje se odgovarajuća poruka.
Potrebno je nekoliko minuta vožnje
da se obavi proces memorisanja.
Ako se tokom procesa memorisanjapojavi problem, kontrolna lampica w
ostaje upaljena i poruka upozorenja
se prikazuje na informacionom centru
za vozača.
Informacioni centar za vozača 3 93.
Poruke vozila 3 94.
Opšte informacije Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku pneumatika.
Komplet za popravku pneumatika
3 170.
Spoljašnja radio oprema velike snage
predajnika može prouzrokovati prekid u radu sistema nadzora pritiska
pneumatika.
