Page 80 of 225
78Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 79
Lenkradeinstellung ....................79
Fernbedienung am Lenkrad ......79
Hupe .......................................... 79
Bedienteil an der Lenksäule ......79
Scheibenwischer und Waschanlage ............................ 80
Heckscheibenwischer und Waschanlage ............................ 81
Außentemperatur ......................81
Uhr ............................................. 82
Zubehörsteckdosen ...................82
Zigarettenanzünder ...................83
Ascher ....................................... 83
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............84
Instrument ................................. 84
Tachometer ............................... 84
Kilometerzähler ......................... 84
Tageskilometerzähler ................84
Drehzahlmesser ........................85
Kraftstoffanzeige .......................85
Kraftstoffverbrauchsanzeige ......85
Serviceanzeige .......................... 86Kontrollleuchten.........................86
Blinker ....................................... 88
Sicherheitsgurt anlegen .............89
Airbag-System, Gurtstraffer .......89
Airbagabschaltung .....................89
Generator .................................. 90
Abgas ........................................ 90
Fehlfunktion, Service .................90
Motor ausschalten .....................90
Bremssystem ............................. 90
Antiblockiersystem ....................91
Hochschalten ............................. 91
Elektronisches Stabilitätsprogramm .................91
Elektronisches Stabilitätsprogramm aus ........... 91
Kühlmitteltemperatur .................92
Vorglühen .................................. 92
AdBlue ....................................... 92
Reifendruck-Kontrollsystem ......92
Motoröldruck .............................. 93
Kraftstoffsparmodus ..................93
Kraftstoffmangel ........................93
Autostopp .................................. 93
Außenbeleuchtung ....................93
Fernlicht ..................................... 94
Nebelscheinwerfer .....................94
Nebelschlussleuchte .................94
Geschwindigkeitsregler .............94Tachograph ............................... 94
Tür offen .................................... 94
Info-Displays ................................ 94
Driver Information Center ..........94
Fahrzeugmeldungen ....................95
Warn- und Signaltöne ................96
Motorölstand .............................. 96
Bordcomputer .............................. 97
Tachograph .................................. 99
Page 90 of 225

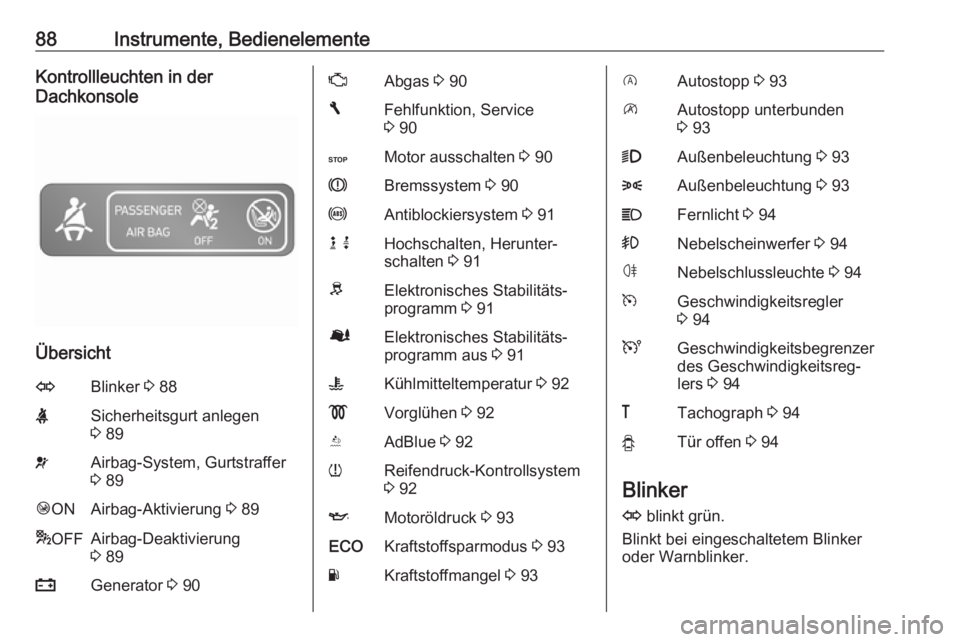

88Instrumente, BedienelementeKontrollleuchten in der
Dachkonsole
Übersicht
OBlinker 3 88XSicherheitsgurt anlegen
3 89vAirbag-System, Gurtstraffer
3 89Ó ONAirbag-Aktivierung 3 89* OFFAirbag-Deaktivierung
3 89pGenerator 3 90ZAbgas 3 90FFehlfunktion, Service
3 90CMotor ausschalten 3 90RBremssystem 3 90uAntiblockiersystem 3 91k jHochschalten, Herunter‐
schalten 3 91RElektronisches Stabilitäts‐
programm 3 91ØElektronisches Stabilitäts‐
programm aus 3 91WKühlmitteltemperatur 3 92!Vorglühen 3 92YAdBlue 3 92wReifendruck-Kontrollsystem
3 92IMotoröldruck 3 93ECOKraftstoffsparmodus 3 93YKraftstoffmangel 3 93DAutostopp 3 93\Autostopp unterbunden
3 939Außenbeleuchtung 3 938Außenbeleuchtung 3 93CFernlicht 3 94>Nebelscheinwerfer 3 94øNebelschlussleuchte 3 94mGeschwindigkeitsregler
3 94UGeschwindigkeitsbegrenzer
des Geschwindigkeitsreg‐
lers 3 94&Tachograph 3 94yTür offen 3 94
Blinker
O blinkt grün.
Blinkt bei eingeschaltetem Blinker
oder Warnblinker.
Page 94 of 225
92Instrumente, Bedienelementeund im Driver Information Center
(DIC) 3 94 wird eine entsprechende
Meldung angezeigt.
ESP® Plus
3 139, Traktionskontrolle
3 138.
Kühlmitteltemperatur W leuchtet blau oder rot auf.
Leuchtet kurz rot auf, wenn die Zün‐
dung eingeschaltet ist, und leuchtet
dann blau.
Leuchtet rot bei laufendem Motor
Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand kontrollieren 3 157.
Bei ausreichendem Kühlmittelstand
eine Werkstatt aufsuchen.
Die Kontrollleuchte muss blau auf‐
leuchten, bevor Sie die Fahrt fortset‐
zen können.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Aktiviert nur
wenn die Außentemperatur niedrig
ist.
AdBlue Y leuchtet gelb.
Geringer AdBlue-Füllstand. Umge‐ hend AdBlue auffüllen, um eine Un‐
terbindung des Motorstarts zu ver‐
meiden.
Leuchtet zusammen mit der Kontroll‐
leuchte F auf, um einen Systemfehler
anzuzeigen oder darauf hinzuweisen, dass ein Motorstart nach einer be‐stimmten Strecke unter Umständen
nicht möglich ist. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Im Driver Information Center (DIC)
wird eine entsprechende Meldung an‐ gezeigt 3 94.
Der verbleibende AdBlue-Füllstand
(in Prozent) kann auch durch wieder‐
holtes Drücken der Taste am Wi‐
scherhebelende abgerufen werden.
Bordcomputer 3 97.AdBlue 3 130.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
LeuchtenReifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Die Kontrollleuchte w leuchtet zu‐
sammen mit C 3 90 auf und eine
entsprechende Meldung wird im Dri‐
ver Information Center (DIC) ange‐
zeigt, wenn eine Reifenpanne oder
ein deutlich zu niedriger Reifendruck
erkannt wird.
Blinken Störung im System. Nach einer Ver‐
zögerung leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Die Kontrollleuchte w leuchtet zu‐
sammen mit A 3 90 auf und eine
entsprechende Meldung wird im DIC
Page 98 of 225
96Instrumente, BedienelementeWeitere Informationen sind in der Be‐dienungsanleitung des Infotainment
Systems enthalten.
Kraftstoffverbrauch 3 97.
Warn- und Signaltöne
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Es kann auch eine entsprechende
Meldung im Driver Information Center (DIC) angezeigt werden, wenn ein
Warnton ausgegeben wird.
Beim Starten des Motors bzw.
während der Fahrt:
● Bei nicht angelegtem Sicher‐ heitsgurt 3 53.
● Beim Betrieb der Blinker 3 103.
● Beim Aufleuchten bestimmter Kontrollleuchten.
● Bei Erfassung eines Objekts durch die Einparkhilfe 3 144.
● Wenn die Fahrzeuggeschwindig‐
keit kurzzeitig einen eingestellten
Grenzwert überschreitet 3 140,
3 144.● Wenn eine Tür oder die Motor‐
haube nicht richtig geschlossen
ist, wenn das Fahrzeug eine be‐ stimmte Geschwindigkeit über‐
schreitet.
● Bei einer Störung der Bremsan‐ lage 3 90.
● Wenn die Fahrzeugbatterie nicht lädt 3 90.
● Wenn die Motorschmierung un‐ terbrochen ist 3 93.
● Wenn AdBlue aufgefüllt werden muss oder eine Störung vorliegt
3 130.
● Wenn sich der elektronische Schlüssel außerhalb des Erfas‐
sungsbereichs befindet.
Elektronisches Schlüsselsystem
3 23, An-/Aus-Schalter 3 122.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür:
● Wenn der Schlüssel in der Zün‐ dung stecken gelassen wurde.
● Wenn der elektronische Schlüs‐ sel im Kartenlesegerät gelassen
wurde.Elektronisches Schlüsselsystem
3 23, An-/Aus-Schalter 3 122.
● Wenn das Fahrzeug in einem Autostop ist.
Stopp-Start-Automatik 3 126.
● Wenn die Außenbeleuchtung eingeschaltet ist.
Motorölstand Wenn der Mindestmotorölstand er‐
reicht ist, wird im Driver Information
Center (DIC) 3 94 nach dem Starten
des Motors 30 Sekunden lang eine
Meldung angezeigt.
Ölstand prüfen 3 156.
Page 99 of 225
Instrumente, Bedienelemente97Bordcomputer
Der Bordcomputer informiert über
Fahrdaten, die kontinuierlich aufge‐
zeichnet und elektronisch ausgewer‐
tet werden.
Je nach Fahrzeug können die folgen‐
den Funktionen durch wiederholtes
Drücken der Taste am Ende des Wi‐
scherhebels ausgewählt werden:
● Kilometerzähler 3 84
● Kraftstoffverbrauch
● Durchschnittsverbrauch
● Momentanverbrauch
● Reichweite
● Tageskilometerzähler
● Durchschnittsgeschwindigkeit
● Fahrtstrecke vor Service 3 86
● Uhr 3 82, Außentemperatur
3 81
● gespeicherte Geschwindigkeit von Geschwindigkeitsregler und
Geschwindigkeitsbegrenzer
3 140
● Kraftstoffverbrauch
● AdBlue-Stand in Prozent 3 130
● Störungs- und Informationsmel‐ dungen
Kraftstoffverbrauch
Zeigt die seit dem letzten Rückstellen verbrauchte Kraftstoffmenge an.
Die Messung kann jederzeit durch
Drücken und Halten der Taste neu
gestartet werden.
Durchschnittsverbrauch
Der Wert wird nach Zurücklegen einer Strecke von 400 Metern angezeigt.Zeigt die seit der letzten Rückstellung verbrauchte durchschnittliche Kraft‐
stoffmenge im Bezug zur zurückge‐
legten Strecke an.
Die Messung kann jederzeit neu ge‐ startet werden.
Momentanverbrauch Der Wert wird nach Erreichen einerGeschwindigkeit von 30 km/h ange‐
zeigt.
Reichweite
Der Wert wird nach Zurücklegen einer Strecke von 400 Metern angezeigt.
Die Reichweite errechnet sich aus
dem momentanen Inhalt des Kraft‐
stofftanks und dem Durchschnittsver‐ brauch seit der letzten Rückstellung.
Der Bereich wird nicht angezeigt
wenn die Kontrollleuchte Y im Kom‐
biinstrument aufleuchtet 3 93.
Tageskilometerzähler
Zeigt die seit der letzten Rückstellung zurückgelegte Fahrstrecke an.
Die Messung kann jederzeit neu ge‐
startet werden.
Page 122 of 225
120Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 120
Kraftstoff sparendes Fahren ....120
Kontrolle über das Fahrzeug ...121
Lenken ..................................... 121
Starten ....................................... 122
Einfahren ................................. 122
Zündschlossstellungen ............122
An-/Aus-Schalter .....................122
Motor anlassen ........................124
Leerlaufdrehzahlregelung ........125
Motor abstellen ........................125
Schubabschaltung ...................126
Stopp-Start-System .................126
Fahrzeug abstellen ..................128
Motorabgase .............................. 129
Diesel-Partikelfilter ..................129

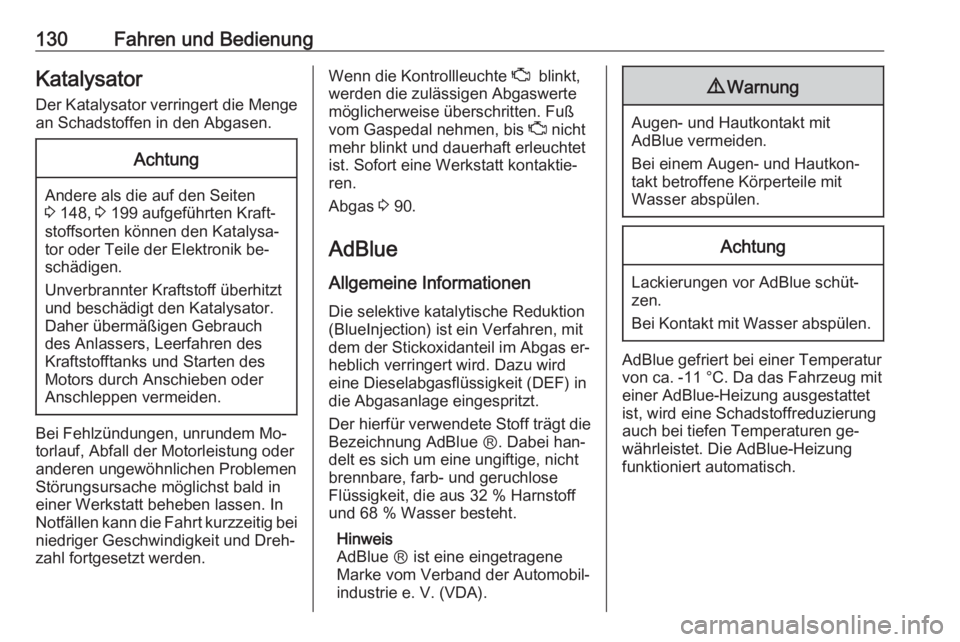

Katalysator .............................. 130

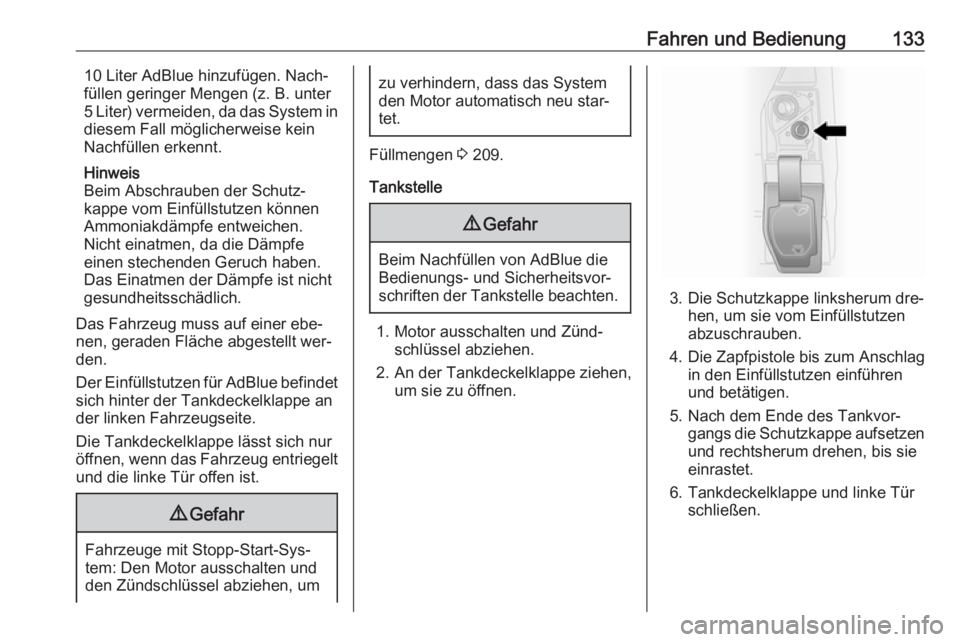

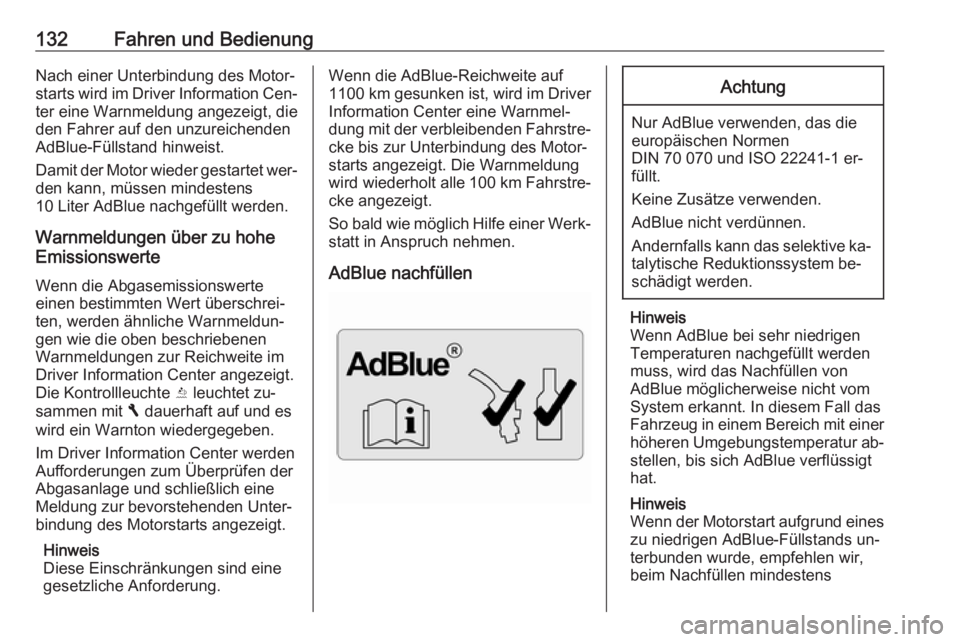

AdBlue ..................................... 130
Schaltgetriebe ............................ 135
Bremsen .................................... 136
Antiblockiersystem ..................136
Parkbremse ............................. 137Bremsassistent........................137
Berg-Anfahr-Assistent .............137
Fahrsysteme .............................. 138
Traktionskontrolle ....................138
Elektronisches Stabilitätsprogramm ...............139
Fahrerassistenzsysteme ............140
Geschwindigkeitsregler ...........140
Geschwindigkeitsbegrenzer ....144
Einparkhilfe .............................. 144
Rückfahrkamera ......................147
Kraftstoffe .................................. 148
Kraftstoffe für Diesel-Motoren . 148
Tanken .................................... 149
Kraftstoffverbrauch, CO 2-
Emission ................................ 150
Anhängerzugvorrichtung ...........151
Allgemeine Informationen ........151
Fahrverhalten, Fahrhinweise ...151
Anhängerbetrieb ......................151
Anhänger-Stabilitäts- Assistent ................................. 152Fahrhinweise
Kraftstoff sparendes Fahren
ECO-Modus Der ECO-Modus ist eine Funktion, mitder der Kraftstoffverbrauch optimiert
wird. Er beeinflusst außerdem Motor‐
leistung und Drehmoment, Beschleu‐
nigung, Schaltanzeige, Heizung,
Klimaanlage und elektrische Ver‐
braucher.
Einschalten
Page 132 of 225
130Fahren und BedienungKatalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.Achtung
Andere als die auf den Seiten
3 148, 3 199 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Daher übermäßigen Gebrauch
des Anlassers, Leerfahren des
Kraftstofftanks und Starten des Motors durch Anschieben oder
Anschleppen vermeiden.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
Wenn die Kontrollleuchte Z blinkt,
werden die zulässigen Abgaswerte
möglicherweise überschritten. Fuß
vom Gaspedal nehmen, bis Z nicht
mehr blinkt und dauerhaft erleuchtet
ist. Sofort eine Werkstatt kontaktie‐
ren.
Abgas 3 90.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas er‐
heblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in die Abgasanlage eingespritzt.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue Ⓡ. Dabei han‐
delt es sich um eine ungiftige, nicht
brennbare, farb- und geruchlose
Flüssigkeit, die aus 32 % Harnstoff
und 68 % Wasser besteht.
Hinweis
AdBlue Ⓡ ist eine eingetragene
Marke vom Verband der Automobil‐
industrie e. V. (VDA).9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen ge‐
währleistet. Die AdBlue-Heizung
funktioniert automatisch.
Page 133 of 225
Fahren und Bedienung131AdBlue-Stand in Prozent
Der verbleibende AdBlue-Prozent‐
wert kann im Driver Information Cen‐ ter angezeigt werden 3 94.
Taste am Wischerhebelende wieder‐
holt drücken, bis das Menü „AdBlue-
Stand in Prozent“ angezeigt wird.
Füllstandswarnungen
Der AdBlue-Verbrauch beträgt ca.
0,7 Liter pro 1000 km und hängt vom
Fahrverhalten ab.
Wenn der AdBlue-Füllstand unter
einen bestimmten Wert fällt, wird eine
Füllstandswarnung im Driver Infor‐
mation Center angezeigt 3 94. Zu‐
sätzlich leuchtet die Kontrollleuchte
Y dauerhaft auf und es wird ein
Warnton wiedergegeben.
Den AdBlue-Tank umgehend neu be‐ füllen. Sie „ AdBlue nachfüllen “ unten.
Das Fahrzeug kann ohne Einschrän‐
kungen gefahren werden.
Wenn AdBlue nicht innerhalb einer
bestimmten Fahrstrecke nachgefüllt
wird, werden, abhängig vom aktuel‐
len AdBlue-Füllstand, weitere Füll‐
standswarnungen im Driver Informa‐
tion Center angezeigt.
Motorstarts unterbunden
Im Driver Information Center werden
mehrere Aufforderungen zum Nach‐
füllen von AdBlue und schließlich die
Meldung zur bevorstehenden Unter‐
bindung des Motorstarts angezeigt.
Hinweis
Diese Einschränkungen sind eine
gesetzliche Anforderung.
Vor der Unterbindung eines Motor‐
starts wird im Driver Information Cen‐
ter eine Warnmeldung mit dem Text
0 km angezeigt, die darauf hinweist,
dass nach dem nächsten Ausschal‐
ten der Zündung der Motorstart un‐
terbunden wird.
Page 134 of 225
132Fahren und BedienungNach einer Unterbindung des Motor‐starts wird im Driver Information Cen‐
ter eine Warnmeldung angezeigt, die
den Fahrer auf den unzureichenden
AdBlue-Füllstand hinweist.
Damit der Motor wieder gestartet wer‐ den kann, müssen mindestens
10 Liter AdBlue nachgefüllt werden.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die oben beschriebenen
Warnmeldungen zur Reichweite im
Driver Information Center angezeigt.
Die Kontrollleuchte Y leuchtet zu‐
sammen mit F dauerhaft auf und es
wird ein Warnton wiedergegeben.
Im Driver Information Center werden Aufforderungen zum Überprüfen der
Abgasanlage und schließlich eine
Meldung zur bevorstehenden Unter‐
bindung des Motorstarts angezeigt.
Hinweis
Diese Einschränkungen sind eine
gesetzliche Anforderung.Wenn die AdBlue-Reichweite auf
1100 km gesunken ist, wird im Driver
Information Center eine Warnmel‐
dung mit der verbleibenden Fahrstre‐
cke bis zur Unterbindung des Motor‐
starts angezeigt. Die Warnmeldung
wird wiederholt alle 100 km Fahrstre‐
cke angezeigt.
So bald wie möglich Hilfe einer Werk‐ statt in Anspruch nehmen.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Wenn AdBlue bei sehr niedrigen
Temperaturen nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur ab‐
stellen, bis sich AdBlue verflüssigt
hat.
Hinweis
Wenn der Motorstart aufgrund eines zu niedrigen AdBlue-Füllstands un‐
terbunden wurde, empfehlen wir,
beim Nachfüllen mindestens
Page 135 of 225
Fahren und Bedienung13310 Liter AdBlue hinzufügen. Nach‐
füllen geringer Mengen (z. B. unter
5 Liter) vermeiden, da das System in
diesem Fall möglicherweise kein
Nachfüllen erkennt.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet
sich hinter der Tankdeckelklappe an
der linken Fahrzeugseite.
Die Tankdeckelklappe lässt sich nur
öffnen, wenn das Fahrzeug entriegelt und die linke Tür offen ist.9 Gefahr
Fahrzeuge mit Stopp-Start-Sys‐
tem: Den Motor ausschalten und den Zündschlüssel abziehen, um
zu verhindern, dass das System
den Motor automatisch neu star‐
tet.
Füllmengen 3 209.
Tankstelle
9 Gefahr
Beim Nachfüllen von AdBlue die
Bedienungs- und Sicherheitsvor‐
schriften der Tankstelle beachten.
1. Motor ausschalten und Zünd‐
schlüssel abziehen.
2. An der Tankdeckelklappe ziehen, um sie zu öffnen.
3. Die Schutzkappe linksherum dre‐hen, um sie vom Einfüllstutzen
abzuschrauben.
4. Die Zapfpistole bis zum Anschlag in den Einfüllstutzen einführen
und betätigen.
5. Nach dem Ende des Tankvor‐ gangs die Schutzkappe aufsetzenund rechtsherum drehen, bis sie
einrastet.
6. Tankdeckelklappe und linke Tür schließen.
